地下室顶板裂缝处理专业方案(2).doc

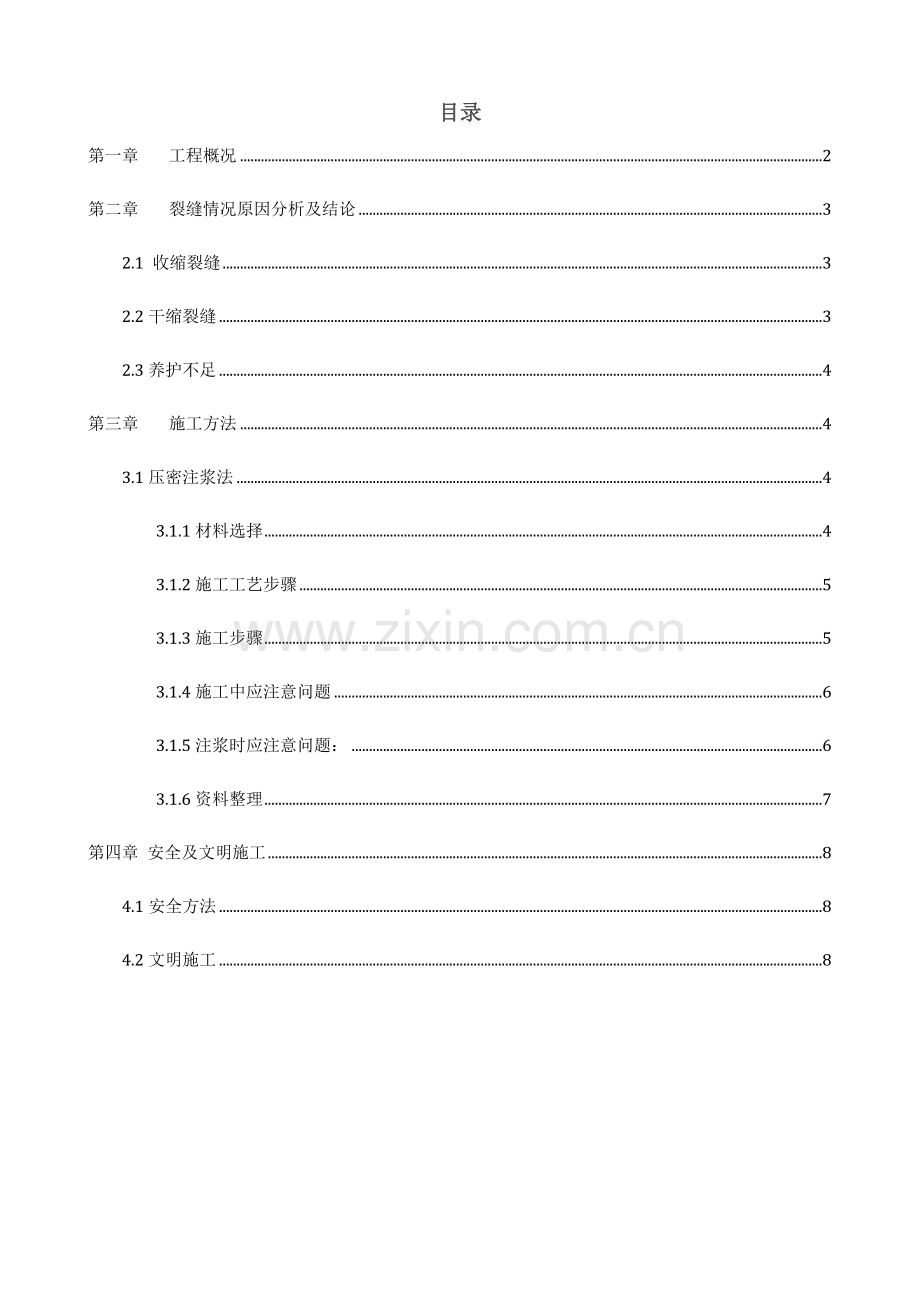

目录
第一章 工程概况 2
第二章 裂缝情况原因分析及结论 3
2.1 收缩裂缝 3
2.2干缩裂缝 3
2.3养护不足 4
第三章 施工方法 4
3.1压密注浆法 4
3.1.1材料选择 4
3.1.2施工工艺步骤 5
3.1.3施工步骤 5
3.1.4施工中应注意问题 6
3.1.5注浆时应注意问题： 6
3.1.6资料整理 7
第四章 安全及文明施工 8
4.1安全方法 8
4.2文明施工 8

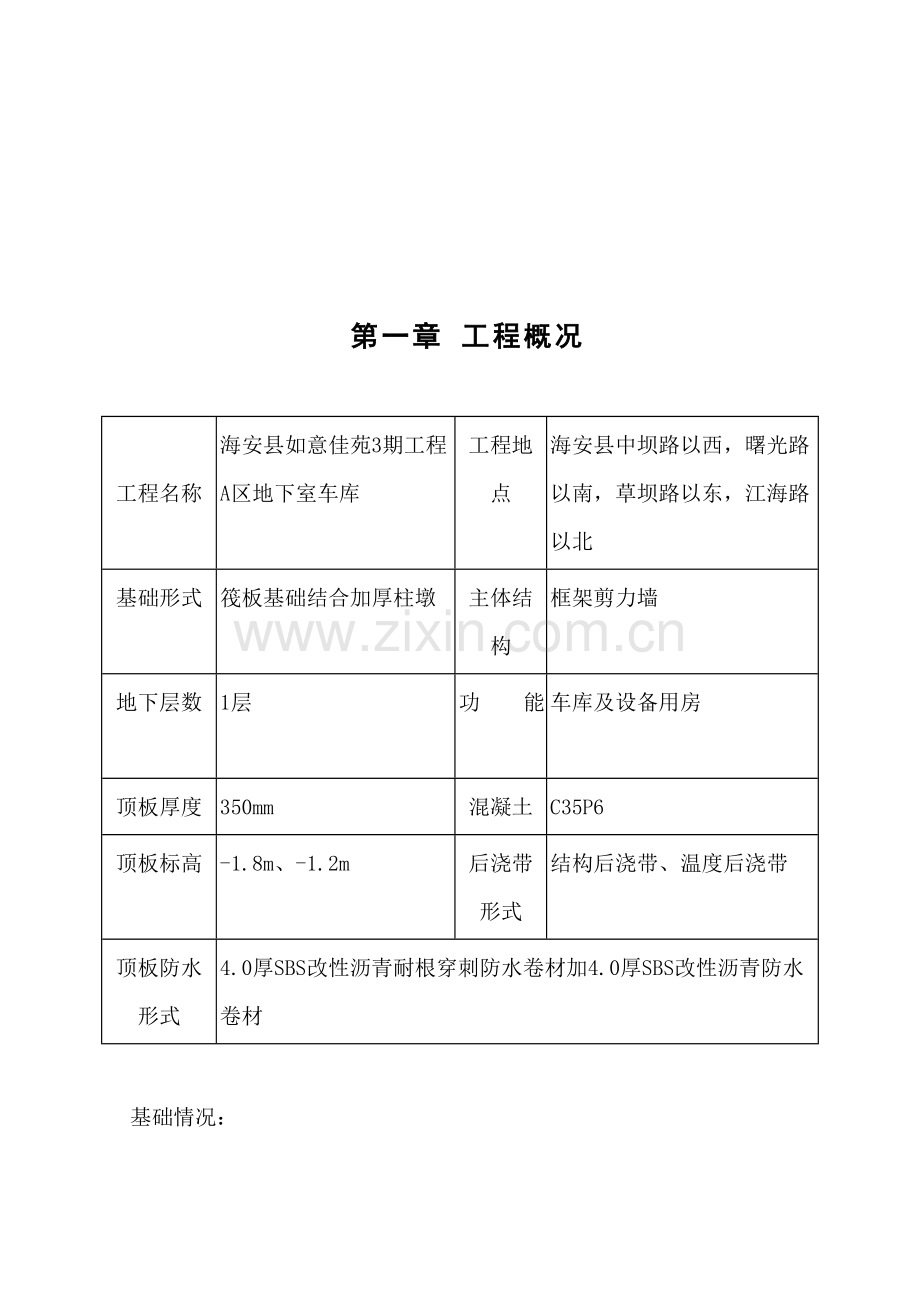

第一章 工程概况

工程名称

海安县如意佳苑3期工程A区地下室车库
工程地点
海安县中坝路以西，曙光路以南，草坝路以东，江海路以北
基础形式

筏板基础结合加厚柱墩
主体结构
框架剪力墙
地下层数

1层
功 能
车库及设备用房
顶板厚度
350mm
混凝土
C35P6
顶板标高

-1.8m、-1.2m
后浇带形式
结构后浇带、温度后浇带
顶板防水形式
4.0厚SBS改性沥青耐根穿刺防水卷材加4.0厚SBS改性沥青防水卷材

基础情况：
地下室外墙及顶板模板拆除后，发觉部分顶板及加腋部位出现裂缝并伴随局部渗水现象，基础上为浅表性裂纹，部分为贯通裂缝。裂缝关键分布位置在8#楼周围顶板和加腋部位，8#楼和16#楼 之间车库顶板部位。
第二章 裂缝情况原因分析及结论
2.1 收缩裂缝
2.1.1本工程地下室外墙、梁板混凝土均为C35，本工程全部采取泵送商品混凝土。为达成混凝土可泵性，水灰比偏大且骨料粒径偏小。骨料粒径偏小，不利于制约混凝土收缩，产生收缩裂缝。
2.1.2地下室混凝土浇筑完成后，水泥硬化过程中产生大量水化热，大量水化热聚集在混凝土内部而不易散发，造成内部温度急剧上升，而混凝土表面和外界环境接触，散热较快，使混凝土内外温差大于25℃；因为热胀冷缩关系，较大温差造成内部和外部热胀冷缩程度不一样，内部混凝土膨胀受到外部混凝土约束，从而使混凝土表面产生拉应力。当拉应力超出混凝土抗拉强度极限时，混凝土表面就会产生裂缝。
2.2干缩裂缝
混凝土干缩裂缝是硬化前新拌混凝土在凝结过程中因表面水分蒸发而引发裂缝。混凝土受到外部条件影响，表面失水会产生收缩，当收缩受到内部约束时将产生拉应力，该拉应力超出混凝土抗压强度时便会产生干缩裂缝。混凝土浇筑后混凝土构件外露表面，在干热或大风天气出现。裂缝多为表面性，呈中间宽、两端细且长短不一平行线状或网状形式，宽度多在0．05 mm～0．2 mm之间浅表性裂纹。
2.3养护不足
浇水养护过程中混凝土表面保湿不足。受到施工现场条件限制和施工阶段室外气温较高影响，水分散失过快，极难做到混凝土保湿养护，造成外墙混凝土处于时干时湿状态，使表面温度常常发生猛烈改变，混凝土表面产生收缩变形，形成裂缝。
结论：
经设计单位现场勘察，依据现场检验发觉裂缝，确定为无害裂缝。

第三章 施工方法

为确保车库顶板防水要求和结构渗水修复工作顺利，对板内裂缝和加腋处裂缝进行水溶性聚氨酯灌浆进行封闭处理，对于和主楼交界面施工缝引发裂缝则采取切槽灌环氧树酯进行封闭。
3.1压密注浆法
3.1.1材料选择
1、水溶性聚氨酯灌浆液和丙酮化学分析醇（适适用于地下室底板及地下室顶板裂缝长度大于2米或裂缝宽度大于0.2mm裂缝）；
2、速凝微膨胀水泥（适适用于地下室顶板裂缝长度小于2米或裂缝宽度小于0.2mm裂缝）；
3、水泥基聚合物防水剂(在地下室顶板裂缝修补后迎水面进行防水处理)，原卷材防水照常施工。

3.1.2施工工艺步骤
将照明灯引入施工面寻打出裂缝部局并做好标识→在地下室架好通风设备→凿去缝表面松动混凝土及杂物，并用水清洗洁净缝口→每一定距离用冲击电钻钻孔深100mmΦ12mm孔→用12mm灌浆咀埋入孔中→再用电动压力机将水溶性聚氨酯，从灌浆嘴注入渗水裂缝内→注浆时缓慢进行→直至有浆料开始从裂缝渗出来为止→用速凝微膨胀水泥补平→检验清理。
3.1.3施工步骤
1、寻求裂缝：先用清水清洗洁净，待基面全部清理洁净，表面稍干时，仔细寻求裂缝。
2、沿裂缝钻好孔，埋好灌浆咀。
3、灌浆咀埋设时应用工具紧固并确保咀头橡胶部分及孔壁在未使用前干燥，不然在紧固时轻易引发打滑。
4、 进行水溶性聚氨酯灌浆液回灌引流管洞使之止水密实。
3.1.4施工中应注意问题
1、在寻求裂缝前，首先应对裂缝进行分析，并按裂缝宽度、长度不一样分别取蕊，以确定裂缝深度发展规律。如非贯穿裂缝且深度较浅，能够作表面处理。
2、寻求裂缝是一项繁琐、细致工作，如表面不易干燥，能够用喷灯烘干，用角磨机磨光周围，裂缝处因含有水份，立即能够发觉，此措施即提升了工作效率，又可确保每一分区无遗漏。
3、裂缝修补：灌浆液应从每一枚针头开始（结构立面由下往上灌注），当浆液从微孔处冒出时，应立即停止，移入第二枚继续灌注，依次向前进行。在灌注过程中，假如浆液已灌满相邻针头位置，能够跳开不注；如注浆后发觉裂缝两端仍有继续延伸、或有裂缝和其相交叉，应在该位置补孔，重新注浆。这么，整条裂缝第一次注浆才算结束。
4、为使裂缝内注满浆液，应进行第二次注浆，第二次灌注应和第一次间隔一段时间（约30分钟），必需在浆液凝固前完成，如第二次灌注后，浆液仍不能愈合，应在该位置重新钻孔注浆。
5、裂缝内注满浆液后拨下高压注浆管，其止水针在没有压力情况下能自动封闭。
6、注浆完后，剔除止水针头，用避水通防水砂浆抹平压光，恢复成板面平。
3.1.5注浆时应注意问题：
1、当一枚针头在灌注较长时间后（约5分钟后），浆仍未从裂缝内冒出，应停止灌注，间隔一段时间后再进行，如仍未灌满，应检验钻孔是否和埋管线交叉、板底是否有孔洞等情况，待查明原因后再进行灌浆。
2、灌注时应严密注视灌注机工作压力表，如超出额定压力（350kg以上），应停机后再进行，如压力仍居高不下，应检验钻孔是否和裂缝完全交叉。
3、聚氨酯是遇水膨胀材料，工作时应穿戴好防护用具，如手套、护目镜等。表面清理及设备维护。
4、待浆液凝固后，表面应立即清理。
5、灌注机连续使用最多不超出10小时，如中途停止工作超出30分钟，应立即清理机械，清洗可用专用清洗剂或丙酮等。
3.1.6资料整理
1、对于地下室渗漏部位，必需在图纸中标注清楚，注明裂缝方向、部位、裂缝宽度等。
2、做好施工纪录，具体注明裂缝修复部位、长度、裂缝宽度、施工时间及其施工方法。
3、对原材料厂家证实、合格证及相关检验汇报进行搜集和整理。

第四章 安全及文明施工
4.1安全方法
戴好安全帽，不准酒后作业，不准在施工现场嬉闹。
搭设施工用架子时要牢靠可靠，施工人员上下要小心，在架子上警惕移动，进出人孔时要小心，要穿软底鞋进出。
注意室内通风，预防中毒。
4.2文明施工
防水施工相关材料集中摆放整齐。
立即清理现场，做到工完场清。
