干 式 电 力 变 压 器 调 试 方 案
1 概述
1.1 依照《火电工程启动调试工作规定》为明确整个实验项目及过程编制本方案，本方案重要阐述了干式电力变压器调试工作内容、实验项目、工作分工、执行原则以及实验过程中应注意安全事项。
1.2 通过对魏桥创业集团滨州热电厂二期工程干式电力变压器进行实验，检查设备构造性能与否符合原则规定，保证设备安全可靠投入运营。
2 实验根据
2.1 GB50150—91《电气装置安装工程电气设备交接实验原则》
2.2 GB311.2-83～GB311.6-83《高电压实验技术》
2.3 《火电工程调节试运质量检查及评估原则》
2.4 黑龙江省火电一公司公司原则《质量手册》
2.5 黑龙江省火电一公司公司原则《职业安全健康和环境管理手册》
2.6 《安全法》
2.7 《电力建设安全工作规程》
2.8 制造厂出厂实验报告及其他技术资料
2.9 施工设计图纸
3 人员资格规定和职责分工
3.1 实验负责人：获得助理工程师及以上职称，具备五年以上实验工作经验，工作负责，身体健康。

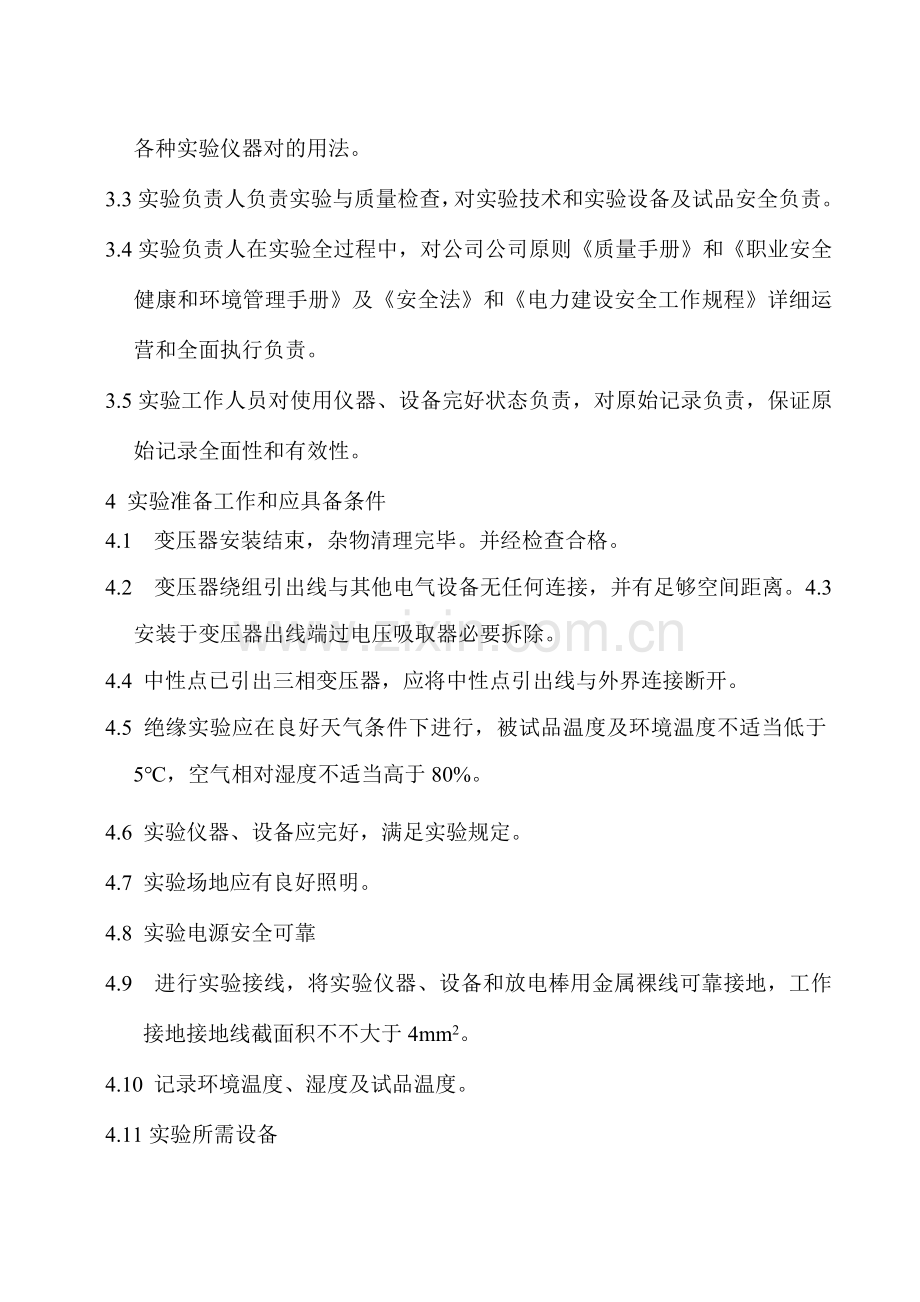

3.2 实验工作人员：经安全规程考试合格专业人员，熟悉实验工作，纯熟掌握各种实验仪器对的用法。
3.3实验负责人负责实验与质量检查，对实验技术和实验设备及试品安全负责。
3.4实验负责人在实验全过程中，对公司公司原则《质量手册》和《职业安全健康和环境管理手册》及《安全法》和《电力建设安全工作规程》详细运营和全面执行负责。
3.5实验工作人员对使用仪器、设备完好状态负责，对原始记录负责，保证原始记录全面性和有效性。
4 实验准备工作和应具备条件
4.1 变压器安装结束，杂物清理完毕。并经检查合格。
4.2 变压器绕组引出线与其他电气设备无任何连接，并有足够空间距离。4.3 安装于变压器出线端过电压吸取器必要拆除。
4.4 中性点已引出三相变压器，应将中性点引出线与外界连接断开。
4.5 绝缘实验应在良好天气条件下进行，被试品温度及环境温度不适当低于5℃，空气相对湿度不适当高于80%。
4.6 实验仪器、设备应完好，满足实验规定。
4.7 实验场地应有良好照明。
4.8 实验电源安全可靠
4.9 进行实验接线，将实验仪器、设备和放电棒用金属裸线可靠接地，工作接地接地线截面积不不大于4mm2。
4.10 记录环境温度、湿度及试品温度。
4.11实验所需设备
4.11.1 2500V兆欧表
4.11.2 1000V兆欧表
4.11.3 变压器直流电阻测试仪
4.11.4 微安表
4.11.5变压比电桥
4.11.6交流耐压实验设备
4.11.7 湿温度计
5 实验环节和办法
5.1 测量绕组直流电阻。
5.2 检查变压器三相结线组别。
5.3 检查所有分接头变压比。
5.4 测量绕组绝缘电阻。
5.5 绕组交流耐压实验。
5.6 测量与铁芯绝缘各紧固件及铁芯接地线引出套管对外壳绝缘电阻。
5.7 额定电压下冲击合闸实验。
5.8 检查相位。
6 实验环节和办法
6.1 测量绕组连同套管直流电阻
6.1.1变压器直流电阻测试仪测量绕组直流电阻。
6.1.2 测量应在各分接头所有位置上进行。
6.1.3 三相变压器中性点已引出应测量相电阻，中性点未引出测量线电阻。
6.1.4 采用四线制测量直流电阻，应注意将电流引线接在被测绕组接线端内侧，电压引线接在外侧。
6.1.5 连接导线应有足够截面，且接触良好。防止直流电源接通及断开时非被试绕组感应电压伤人。
6.1.6 测量电阻同步测量绕组温度或环境温度。为了与出厂数值比较，应将电阻值换算至同一温度，直流电阻温度换算公式如下：
Rx=Ra(T+tx)/(T+ta)
式中 Ra—温度ta时电阻(Ω)
Rx—换算至温度tx时电阻
T—系数,铜线为235,铝线为225。
6.1.7 绕组直流电阻实测值应符合如下规定
6.1.7.1 1600kVA及如下三相变压器，各相测得值互相差值应不大于平均值4%，线间测得值互相差值应不大于平均值2%；1600kVA以上三相变压器，各相测得值互相差值应不大于平均值2%，线间测得值互相差值应不大于平均值1%。
6.1.7.2 换算至同温度，与出厂实测值相比，变化不应不不大于2%。
6.1.7.3 由于构造因素不满足第6.1.6.1项时，可只按第6.1.6.2项进行比较。
6.2 检查变压器三相结线组别
6.2.1 直流电池轮流加入高压侧AB、BC、AC端子，微安表或毫伏表接入低压侧ab、bc、ac端子，观测指针偏转方向及最大数值。
6.2.2 接线组别实验时，应重复操作几次，以免误判断。指针偏转很小时，应选取较小量程，并采用较高电压，使指针有较大偏转，便于观测。
6.2.3 有仪表读数为0，这是由于感应电势平衡导致，在实际测量中，由于磁路、电路并非绝对对称，因而会有较小读数，应注意分析辨别。
6.2.4 实验成果必要与设计规定及铭牌上标记和外壳上符号相符。
6.3 检查所有分接头变压比
6.3.1 使用变比电桥测量变压器变比。
6.3.2 被试变压器出线端与外界要无任何连接，防止电磁干扰影响电桥正常工作。
6.3.3 测量前应确认接线对的性，区别实验电源火线与零线。
6.3.4 测量变压器变比应在所有分接头上进行。
6.3.5 实测成果与制造厂铭牌数据相比应无明显差别，且符合变压比规律。
6.4 测量绕组连同套管绝缘电阻
6.4.1 被试绕组各引线端短接，非被试绕组各引线端短接接地。
6.4.2 测量时必要记录温度，以便将其换算至同一温度，进行比较。
6.4.3 绝缘电阻实测值不应低于产品出厂实验值70%。
6.4.4 测量温度与出厂实验时温度不符合时，可按下式进行换算：
R20=ARt 当实测温度为20℃以上时；
R20=Rt/A 当实测温度为20℃如下时。
式中 R20----校正到20℃时绝缘电阻值（MΩ）；
Rt ----在测量温度下绝缘电阻值（MΩ）。
A ----换算系数，A=1.5K/10，
K为实测温度减去20℃绝对值。
6.5 绕组连同套管交流耐压实验
6.5.1 实验接线如图2。
6.5.2 交流耐压实验应在绝缘电阻测试合格后进行。

V
A
变压
器
1
2
7
5
4
3
6
图2变压器交流耐压接线图
1 调压器 2 实验变压器 3 毫安表 4 限流电阻 5 实验PT 6 电压表 7 球隙

6.5.3变压器额定电压10 kV时实验电压24kV。
6.5.4 加至实验电压后持续时间为1分钟。
6.5.5 实验过程中，应无异常现象浮现，流过变压器电流应稳定。
6.5.6 实验时应注意如下事项
6.5.6.1 实验时，被试绕组必要短接，非被试绕组必要短接接地；安装在变压器上电流互感器和测温元件二次线短接接地。
6.5.6.2 应使用稳定交流实验电源。
6.5.6.3 升压必要从零开始，不可冲击合闸。升压速度在实验电压40%以内可不受限制，其后应均匀升压，速度为每秒3%实验电压。
6.5.6.4 实验结束及更换接线时，实验变压器高压端应放电并接地。
6.5.6.5 实验结束后，变压器上所有短接线应及时拆除，设备恢复原状。
6.5.6.6耐压实验先后均应测量被试绕组绝缘电阻，两次测得值不应有明显差别。
6.6 测量与铁芯绝缘各紧固件及铁芯接地线引出套管对外壳绝缘电阻
6.6.1 用2500V兆欧表测量，持续时间1min，应无闪络及击穿现象。实验结束后，应充分放电，实验时拆开点应及时恢复。
6.6.2 测量可接触到穿芯螺杆、轭铁夹件及绑扎钢带对铁轭、铁芯及绕组压环绝缘电阻。
6.7 额定电压下冲击合闸实验
6.7.1 冲击合闸实验应在本体实验结束，成果合格条件下进行。实验前应检查铁芯已可靠接地，变压器档位符合规定。
6.7.2 在额定电压下对变压器冲击合闸实验，应进行5次，每次间隔时间5分钟，无异常现象；冲击合闸实验宜在变压器高压侧进行；对中性点接地电力系统，实验时变压器中性点必要接地。
6.7.3 冲击合闸实验应严格执行工作票和操作票制度，在有人监护下进行操作；操作时应一方面确认间隔。就地应有人监视，发现异常状况及时报告。
6.8检查相位
检查变压器相位必要与电网相位一致。
7 安全办法
7.1 所有实验工作人员必要遵守《电力建设安全工作规程》，并经安全考试合格。
7.2 实验负责人兼任安全员。
7.3 实验工作应由3人以上进行，实验时有专人监护。
7.4 实验构成员工作时安全设施齐全（安全帽、绝缘鞋、绝缘手套、绝缘拉杆等）。
7.5 高压实验时，实验场地要装设围栏，对外悬挂“高压危险”标示牌。
7.6 实验电源具备明显断开点，变动高压接线应先放电，并挂接地线后方可进行变动。
7.7 实验时人员应注意力集中，注意监视实验过程中仪表、实验设备及试品状况有无异常，如有异常及时停止实验查明因素。
7.8 接地线与接地装置一定要接触良好。
7.9 实验仪器、仪表安全接地必要有可靠接地点。
7.10 实验先后对设备都要进行充分放电，以保证人身和设备安全，同步提高实验成果精确性。
7.11 实验时应有可靠通讯联系、照明和消防办法齐全。
7.12 实验后必要拆掉所有与设备正常运营无关接地线和短路线，恢复设备正常接线。
