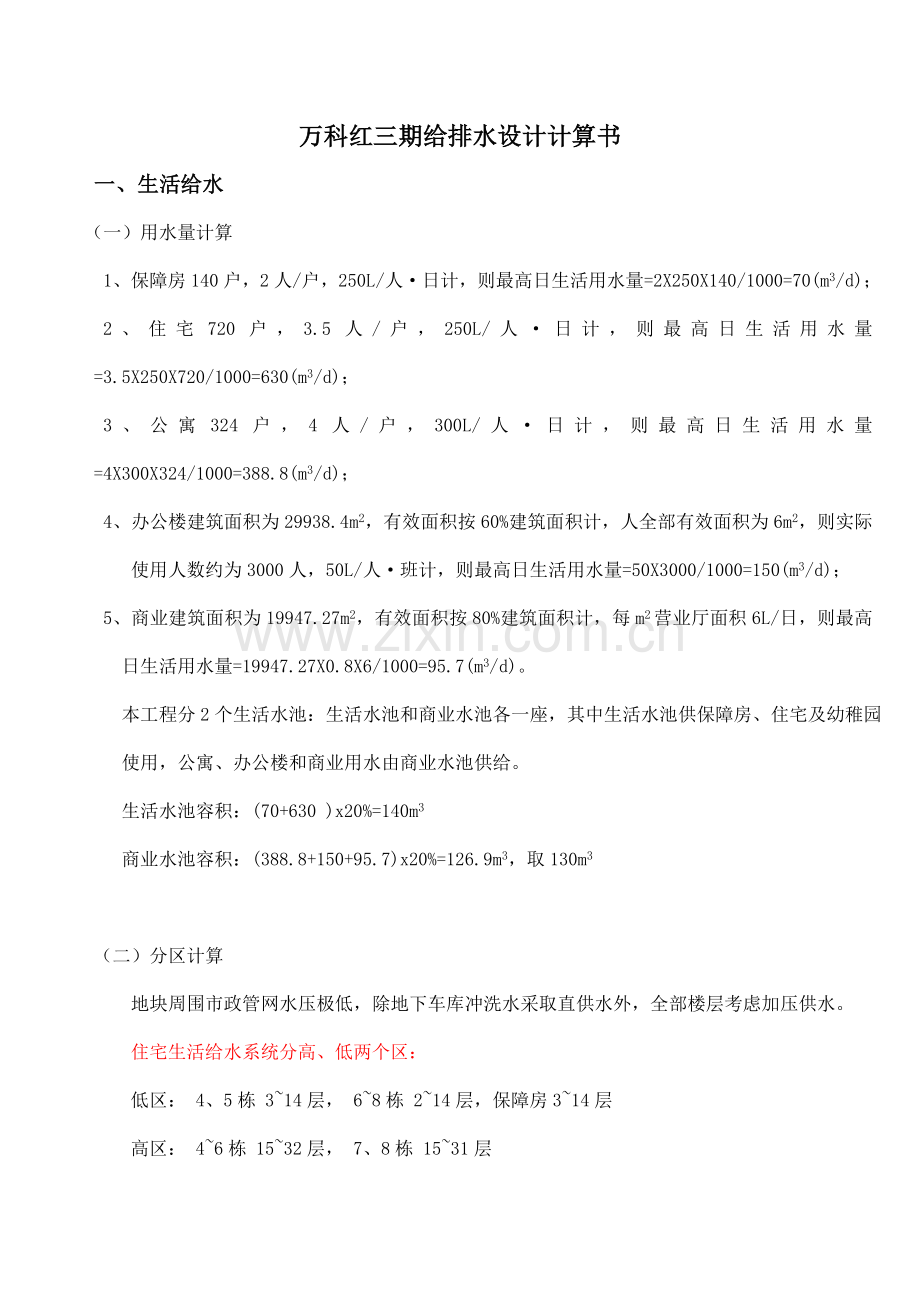

万科红三期给排水设计计算书
一、生活给水
（一）用水量计算
1、保障房140户，2人/户，250L/人·日计，则最高日生活用水量=2X250X140/1000=70(m3/d)；
2、住宅720户，3.5人/户，250L/人·日计，则最高日生活用水量=3.5X250X720/1000=630(m3/d)；
3、公寓324户，4人/户，300L/人·日计，则最高日生活用水量=4X300X324/1000=388.8(m3/d)；
4、办公楼建筑面积为29938.4m2，有效面积按60%建筑面积计，人全部有效面积为6m2，则实际使用人数约为3000人，50L/人·班计，则最高日生活用水量=50X3000/1000=150(m3/d)；
5、商业建筑面积为19947.27m2，有效面积按80%建筑面积计，每m2营业厅面积6L/日，则最高日生活用水量=19947.27X0.8X6/1000=95.7(m3/d)。
本工程分2个生活水池：生活水池和商业水池各一座，其中生活水池供保障房、住宅及幼稚园使用，公寓、办公楼和商业用水由商业水池供给。
生活水池容积：(70+630 )x20%=140m3
商业水池容积：(388.8+150+95.7)x20%=126.9m3，取130m3

（二）分区计算
地块周围市政管网水压极低，除地下车库冲洗水采取直供水外，全部楼层考虑加压供水。
住宅生活给水系统分高、低两个区：
低区： 4、5栋 3~14层， 6~8栋 2~14层，保障房3~14层
高区： 4~6栋 15~32层， 7、8栋 15~31层
商业给水系统分高、中、低两个区：
低区：-1~2层
中区：公寓：3~16层，办公楼3~11层 （其中3层无卫生间）
高区：公寓：17~30层，办公楼12~22层

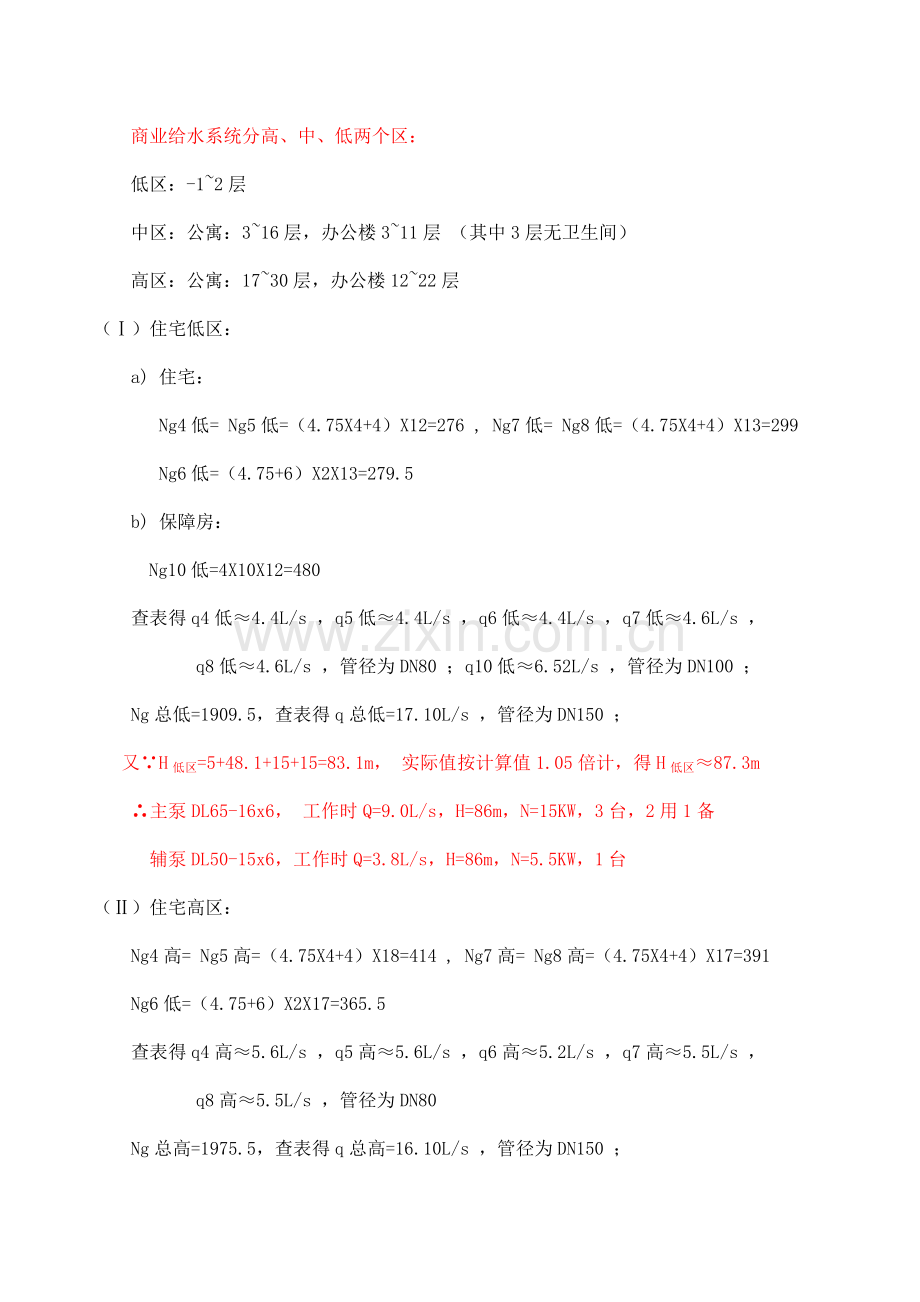

（Ⅰ）住宅低区：
a) 住宅：
Ng4低= Ng5低=（4.75X4+4）X12=276 , Ng7低= Ng8低=（4.75X4+4）X13=299
Ng6低=（4.75+6）X2X13=279.5
b) 保障房：
Ng10低=4X10X12=480
查表得q4低≈4.4L/s ，q5低≈4.4L/s ，q6低≈4.4L/s ，q7低≈4.6L/s ，
q8低≈4.6L/s ，管径为DN80 ；q10低≈6.52L/s ，管径为DN100 ；
Ng总低=1909.5，查表得q总低=17.10L/s ，管径为DN150 ；
又∵H低区=5+48.1+15+15=83.1m， 实际值按计算值1.05倍计，得H低区≈87.3m
∴主泵DL65-16x6， 工作时Q=9.0L/s，H=86m，N=15KW，3台，2用1备
辅泵DL50-15x6，工作时Q=3.8L/s，H=86m，N=5.5KW，1台
（Ⅱ）住宅高区：
Ng4高= Ng5高=（4.75X4+4）X18=414 , Ng7高= Ng8高=（4.75X4+4）X17=391
Ng6低=（4.75+6）X2X17=365.5
查表得q4高≈5.6L/s ，q5高≈5.6L/s ，q6高≈5.2L/s ，q7高≈5.5L/s ，
q8高≈5.5L/s ，管径为DN80
Ng总高=1975.5，查表得q总高=16.10L/s ，管径为DN150 ；
又∵H高区=5+94.6+15+20=134.6m， 实际值按计算值1.05倍计，得H高区≈141m
∴主泵DL65-16x9， 工作时Q=8.9L/s，H=135m，N=22KW，3台，2用1备
辅泵DL50-15x9， Q=3.33L/s，H=135m，N=11KW，1台
（Ⅲ）商业低区：
a)商业：商业面积约为19880平方米，用水定额为8L/m2营业厅面积每日，使用时间为12h，时改变系数Kh=1.5,则商业最大小时流量为q低商=5.52L/s，管径为DN80
b)办公楼：
Ng9低=114X0.5=57，则q低办公=3.46L/s，管径为DN70
则q总低=5.52+3.46≈9L/s ，管径为DN100 ；
又∵H低区=5+16.4+15+15=51.4m， 实际值按计算值1.05倍计，得H低区≈54m
∴主泵DL50-15x5， 工作时Q=5.0L/s，H=60m，N=5.5KW，3台，2用1备
（Ⅳ）商业中区：
a) 公寓：
Ng1中= Ng2中=Ng3中=4X12X14=675 ，q中公寓=8.2L/s，管径为DN100，单根立管DN80
b) 办公楼：
设计秒流量：Ng9秒中办公=19X0.5X8=76，则q秒中办公=3.82L/s，管径为DN70
平均时流量：3~11层办公楼总建筑面积约为13000平方米，则有效面积为7800平方米，使用人数按6平方米/人计， 40L/（人日），使用时间为10 h，
则q平均时中办公=1.45L/s
因为公寓和办公楼高峰时段不一样，所以设计秒流量应为公寓设计秒流量+办公楼平均时流量，即q总中=8.2+1.45=9.65L/s ，管径为DN100
又∵H中区=5+53.7+15+15=88.5m， 实际值按计算值1.05倍计，得H中区≈93m
∴主泵DL50-15x8， 工作时Q=5.0L/s，H=96m，N=7.5KW，3台，2用1备
（Ⅴ）商业高区：
a) 公寓：
Ng1高= Ng2高=Ng3高=4X12X14=672 ，q高公寓=8.2L/s，管径为DN100，单根立管DN80
b) 办公楼：
设计秒流量：Ng9秒高办公=19X0.5X11=104.5，则q秒高办公=4.27L/s，管径为DN80
平均时流量：12~22层办公楼总建筑面积约为15880平方米，则有效面积为9530平方米，使用人数按6平方米/人计， 40L/（人日），使用时间为10 h，
则q平均时高办公=1.76L/s
因为公寓和办公楼高峰时段不一样，所以设计秒流量应为公寓设计秒流量+办公楼平均时流量，即q总高=8.2+1.76=9.96L/s ，管径为DN100
又∵H高区=5+97.5+15+20=137.5m， 实际值按计算值1.05倍计，得H高区≈144.3m
∴主泵DL50-15x10， 工作时Q=4L/s，H=140m，N=11KW，4台，3用1备

三、消防
6、7、8#底部2层商业，上部为公寓，办公楼底部2层为集中商业，故按综合楼计算。
室内消火栓流量为40L/s，储量按3h计，喷淋流量为30L/s，储量按1h计，所以消防水池储水量为540 m3。消防水池需分2格。公寓及办公楼全楼采取带防火卷盘消火栓。
1、消火栓系统：
室内消火栓泵采取减压阀减压，地下室~2层为低区，3层及其以上部分为高区。
Q=40L/S, H=5+97.5+20.3+30=152.8（m）
∴选泵 XBD15.6/40-150型泵，两台，一用一备，Q=40L/s，H=156m，N=90KW，
2、喷淋系统：
Q=30L/S, H=5+97.5+30+25=157.5（m）
∴选泵 XBD16.3/30-100型泵，两台，一用一备，
Q=30L/s，H=163m， N=90KW
四、冷却塔补水泵选型
冷却塔补水量为55m3/天，运行时间按10h/天计，储存2小时水量，则需储存11m3。
H=5+16.4+5+12=38.4m，实际值按计算值1.05倍计，得H ≈40m Q=5.5m3/h
∴选泵 DL40-25X2型泵，两台，一用一备，
Q=6.3m3/h，H=50m， N=3KW
