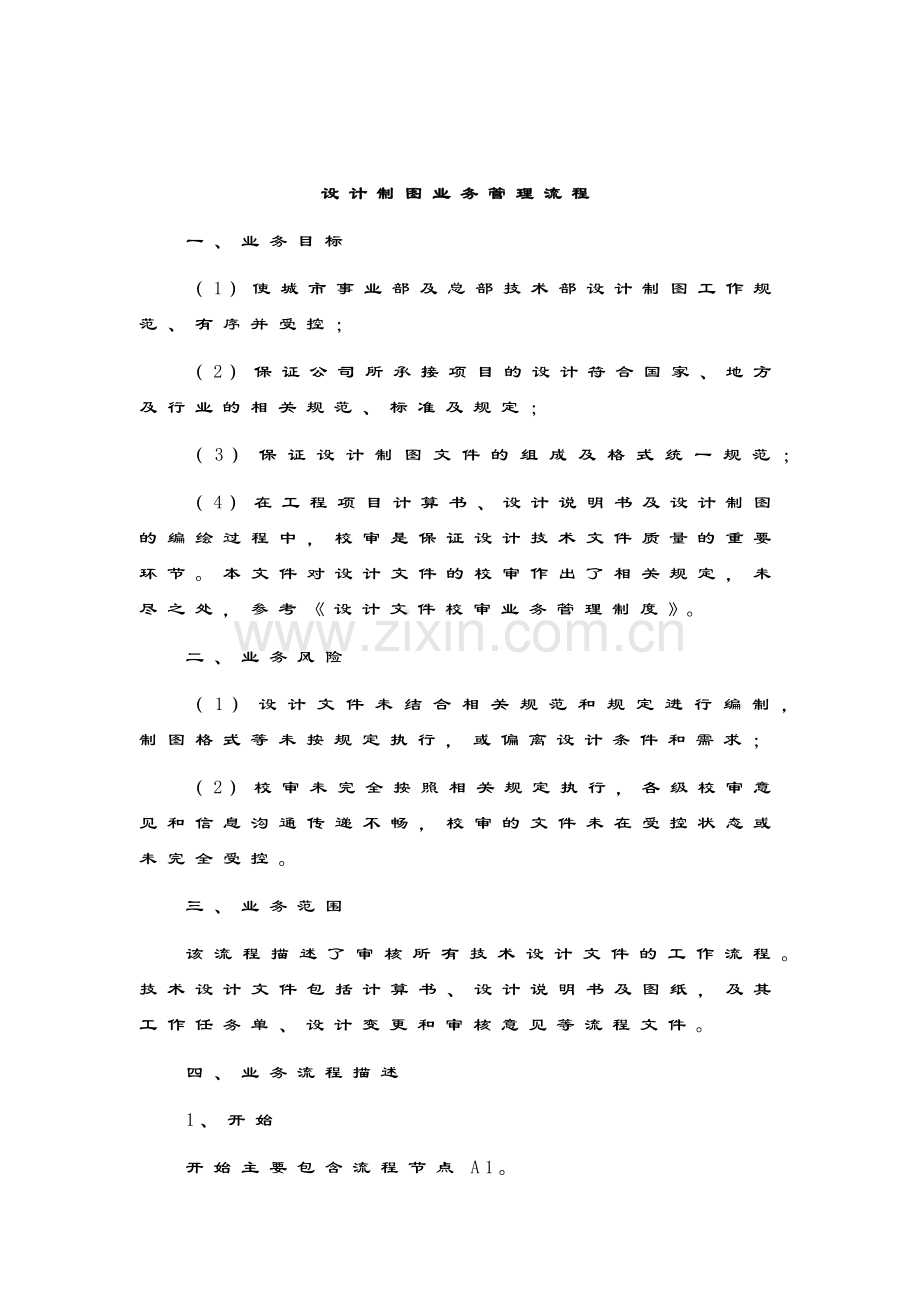

设计制图业务管理流程
一、业务目标
（1）使城市事业部及总部技术部设计制图工作规范、有序并受控；
（2）保证公司所承接项目的设计符合国家、地方及行业的相关规范、标准及规定；
（3）保证设计制图文件的组成及格式统一规范；
（4）在工程项目计算书、设计说明书及设计制图的编绘过程中，校审是保证设计技术文件质量的重要环节。本文件对设计文件的校审作出了相关规定，未尽之处，参考《设计文件校审业务管理制度》。
二、业务风险
（1）设计文件未结合相关规范和规定进行编制，制图格式等未按规定执行，或偏离设计条件和需求；
（2）校审未完全按照相关规定执行，各级校审意见和信息沟通传递不畅，校审的文件未在受控状态或未完全受控。
三、业务范围
该流程描述了审核所有技术设计文件的工作流程。技术设计文件包括计算书、设计说明书及图纸，及其工作任务单、设计变更和审核意见等流程文件。
四、业务流程描述
1、开始
开始主要包含流程节点A1。
流程节点A1：任务由市场营销部（外部任务）或者技术部内部发起。
2、项目定级及任务的签发
项目定级及任务的签发主要包含流程节点A2、B2和C2。
流程节点A2：项目发起后，根据市场体系/工程体系确定的项目级别，将设计任务分为城市事业部执行和总部技术部执行两类。
流程节点B2/C2：由根据项目定级，发起人向总部或者城市事业部技术负责人签发《技术任务通知单》，技术负责任人确定设计任务负责人及配合人，并签发《技术工作任务书》。
3、设计变更
设计变更主要包含流程节点A3、B3和C3。
流程节点A3：由市场营销部或者技术部内部确认变更后，由发起人向发城市事业部和总部技术部技术负责人签发《设计修改(变更)通知单》。
流程节点B3/C3：由技术负责人向设计负责人安排变更事宜。
4、编制计算书
编制计算书主要包含流程节点B4和C4。
流程节点B4/C4：技术部（城市事业部技术部或者总部技术部根据项目定级情况，分别进行）成立设计组，依据前期的基础资料，并进一步收集专业资料，必要时进行实地调研，以获得完整的基础数据并以此作为设计依据，编制计算书。
5、计算书校审
计算书校审主要包含流程节点B5和C5。
流程节点B5/C5：初步编制的设计计算书，需要进行校审（城市事业部技术部或者总部技术部根据项目定级情况，分别进行），并返回校审意见，继续完善编制，直至审核通过。
6、图纸和设计说明书编制
图纸和设计说明书编制包括流程节点B6和C6。
流程节点B6/C6：计算书审核通过后，进入绘制图纸和设计说明书编制阶段，具体内容如下：
（1）设计人员设计开始之前应制定完整的设计计划，各专业设计人员保证到位，根据项目需求请外协专业人员进行配合。
（2）当设计进行到10%时需召开设计开工会，即完成详细的计算书、总平面布置初具雏形后，设计开工会对关键设计参数、总平布置是否合理、设备档次及其他注意事项进行分析和讨论。开工会讨论内容需记录在会议纪要中，并遵照执行。
（3）根据设计开工会确定的内容，编写设计说明书和图纸，当设计进行至60%（即设计说明书和图纸基本完成，项目预算初稿完成）时需召开技术部设计审查会，主要讨论设计深度是否满足要求、经济合理性并及时作出调整。
（4）初步设计阶段设计文件要求其深度应能控制工程投资，满足编制施工图设计、施工准备的要求。施工图设计阶段应根据批准的初步设计进行编制，其设计文件内容与初步设计基本相同，但对工艺、建筑、结构、电气、自控专业设计参数要求更详细确切。
7、图纸和设计说明书的校审
图纸和设计说明书的校审包含流程节点B7和C7。
流程节点B7/C7：初步绘制的图纸和编制的设计说明书，需要进行校审（城市事业部技术部或者总部技术部根据项目定级情况，分别进行），并返回校审意见，继续完善编制，直至审核通过。
（1）设计说明书及图纸编绘过程中，技术部（城市事业部技术部或者总部技术部根据项目定级情况，分别进行）组织对其审核，并随时返回校审意见。
（2）对于一般项目，校审以会签形式进行。填写《设计说明书/图纸校(审)单》，具体校审流程如下：
1）设计人将设计文件提交前，必须进行全面、认真的自校，并经签署后方可转入校对，并提交有关的设计计算书等基础资料。
2）校、审人应根据各专业设计文件校审要求，逐条进行校对和审核，并在设计文件上做出相应的标识。《校审单》需要校、审人签署并注明日期。
3）设计人接到校、审人返回的设计文件和校审意见后，应认真细致地研究，充分理解校审人的意见，设计人同意校审意见时，修改设计文件。并在校审意见对应的“修改意见”栏注明处理结果或做出已修改的标识。
（3）对于重大项目，应进行会议评审，报公司科技委员会审定。会议评审由总部技术部主持，各有关专业设计人员参加。填写《设计说明书/图纸校(审)单》，根据设计评审意见及结论，设计组重新修改完善设计说明书和图纸。
8、图纸和设计说明书定稿、输出
图纸和设计说明书定稿、输出主要包含流程节点A8、B8和C8。
流程节点B8/C8：图纸和设计说明书经过校审后，定稿（城市事业部技术部或者总部技术部根据项目定级情况，分别进行）。
流程节点A8：定稿后的文件，统一由发起部门输出。
9、结束
结束主要包含流程节点A9。
流程节点A9：定稿后交由发起部门，所有设计制图工作结束。
10、图纸和设计说明书存档
图纸和设计说明书存档主要包含流程节点B10和C10。
流程节点B10/C10：定稿后的文件，依据《技术文件存档工作管理制度》，进入存档流程。
五、相关制度目录
（1）《技术部设计制图作业指导书》
（2）《标准/规范目录清单》中列举的标准和规范
六、主要控制点
（1）制图绘制规范
（2）设计计算书、说明书校审复核
（3）设计修改（变更）确认
七、检查资料
（1）《设计计算书/设计说明书/图纸校（审）单》
（2）《设计修改（变更）通知单》
