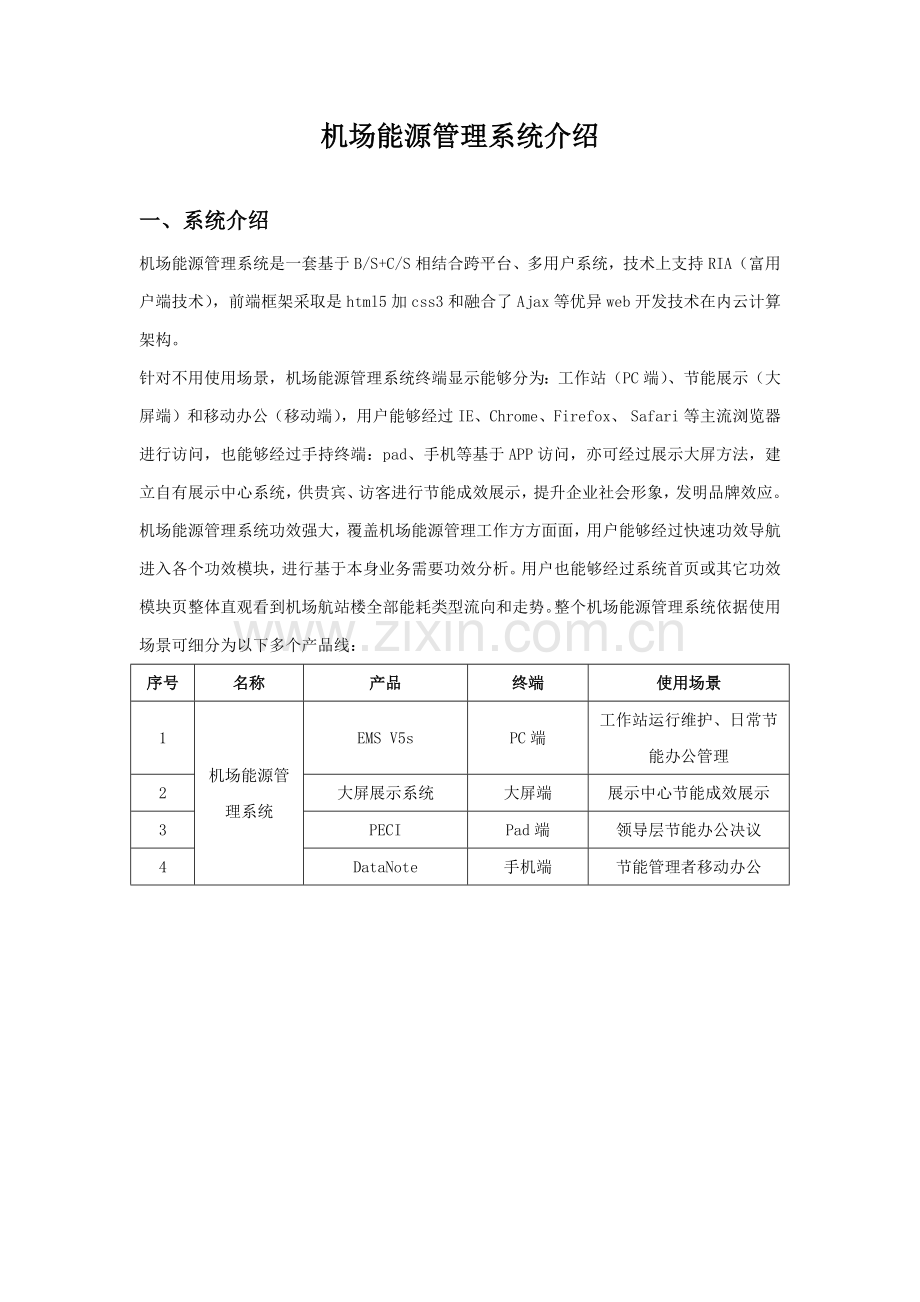

机场能源标准管理系统介绍.docx

机场能源管理系统介绍一、系统介绍机场能源管理系统是一套基于B/S+C/S相结合跨平台、多用户系统，技术上支持RIA（富用户端技术），前端框架采取是html5加css3和融合了Ajax等优异web开发技术在内云计算架构。针对不用使用场景，机场能源管理系统终端显示能够分为：工作站（PC端）、节能展示（大屏端）和移动办公（移动端），用户能够经过 IE、Chrome、Firefox、 Safari等主流浏览器进行访问，也能够经过手持终端：pad、手机等基于APP访问，亦可经过展示大屏方法，建立自有展示中心系统，供贵宾、访客进行节能成效展示，提升企业社会形象，发明品牌效应。机场能源管理系统功效强大，覆盖机场能源管理工作方方面面，用户能够经过快速功效导航进入各个功效模块，进行基于本身业务需要功效分析。用户也能够经过系统首页或其它功效模块页整体直观看到机场航站楼全部能耗类型流向和走势。整个机场能源管理系统依据使用场景可细分为以下多个产品线：序号名称产品终端使用场景1机场能源管理系统EMS V5sPC端工作站运行维护、日常节能办公管理2大屏展示系统大屏端展示中心节能成效展示3PECIPad端领导层节能办公决议4DataNote手机端节能管理者移动办公二、系统架构机场能源管理系统架构按着从下自上关键分为：感知层、计算层、教授服务层、系统对接层、展现层五大部分。其关键作用以下： 感知层：计量器具安装和使用。系统兼容多个各类传感器，容错性高，含有各类机制保障数据稳定上传，现场已经有传感器可最大化使用，降低投资。施工队伍经验丰富，尽可能缩短施工周期，不影响现有系统使用； 计算层：利用大量建筑模拟、数据拆分和大数据处理技术，保障数据正确有效，数据归类清楚合理，系统稳定。系统功效强大，可多角度对数据进行分析比较，支撑机场本身管理步骤，实现多系统、多数据完美融合； 系统对接层：和现有各系统对接，调用系统数据，和中国外大部分著名厂家均可进行数据交换，兼容性强，形成辅助决议机制，提升管理水平； 展现层：界面友好易用，便于操作，PC端、大屏幕、移动端演示系统满足不一样需求展示。 教授服务层：远程或定时对数据进行分析，中国顶级节能团体，对能源使用情况提出深度提议，指导业主对现有设备进行调整。经过底层传感器网络搭建，将机场电、水、冷、热、气、煤、油等能耗数据进行实时采集，逐时汇总、归类处理、分项建模等，利用机场现有网络和新建部分网络将数据网关采集到数据传输到数据服务器，最终汇总机场飞行区、航站区、机场场区、能源站、货运站、机务维修区、配餐区、商业区、停车楼、地面交通区、各驻场单位能耗数据，在上层应用端展示，实现整个机场和不一样区域能耗数据统计、对标分析、能耗基准制订、排名公告等功效。三、系统功效整个能源管理系统共由8大功效类和17个功效子类组成：1、 能耗总览能耗总览模块能够将机场综合能耗信息进行集中化展示，经过最直观形式展现给使用者，而且结合机场实际日常业务需求，将机场关键关注信息优先直观展示在平台上，该模块支持依据用户角色进行个性化定制功效，使节能管理者经过能耗总览对全局有一个总览性认识。功效特点：全方面展示各类用户基础信息及各类能耗数据，信息集中展示统一页面；展示数据为组件化设计，可依据不一样用户需要，灵活调整信息展示布局及内容；强大模块导航功效，可经过信息纵览界面功效导航栏直接进入相关模块；无限制自由扩展，可任意增加关键关注信息。2、 能耗分析能耗分析模块能够帮助机场节能管理人员分析和对比不一样建筑、不一样能耗分项、不一样时间、不一样区域能耗数据，并可对总量和单平米能耗量进行切换对比，以多种图表形式对能耗差异情况进行深入分析，多种机场建筑、分项、时间对比和排名组合，能够有效帮助机场节能管理人员分析建筑用能现实状况，估计能耗发展趋势。3、 能耗报表能耗报表功效能够依据用户本身管理需要，自动在线生成机场能源管理人员日常使用报表模板，管理人员可一键式生成报表和下载、编辑等操作。机场相关管理人员还能够自由地依据自己需求设计报表模版，并对已保留报表，可发送给不一样用户进行审核查看。4、 能耗汇报能耗汇报功效可依据用户本身管理需要，提供多个业务需求能耗分析汇报模板，比如机场能耗增加汇报、降低汇报、分区域分析汇报、机场年度分析汇报等，在线将结果直观展示出来，问题归类汇总，帮助节能管理人员提供能耗教授级在线初步诊疗功效，有效分析机场内部能耗问题，查找管理漏洞。5、 配电监控该功效能够将机场中整个主配电系统用电支路拓扑信息图清楚地展示于平台中，机场能源管理人员可实时查看任意一条用电支路三相电压、电流、有功功率、功率因数等实时参数，经过任意时间段参数改变趋势，分析机场或支路负载用电特征，深挖能耗利用效率，同时配电监控还可基于用电安全角度对每条用电支路进行报警监控，可设置每条支路门限值，对于超标实时参数，系统可进行颜色报警和消息提醒等机制，方便机场节能管理人员对整个机场本身配电情况清楚正确掌握，保障用电安全。6、 全局报警全局功效集中管理机场全部报警信息，报警类型包含：安全类、指标类、测点超限类等，并在线处理报警统计和跟踪问题处理结果。设置在能耗发生报警以后，如（电功率越限、用水量超限等）事件发生后，能源管理系统能够经过信息语音提醒，自动弹出报警画面或触发必需操作，同时能够将报警信息经过email、手机短信等方法通知相关人员。7、 指标管理指标管理功效能够机场整体、对不一样建筑、不一样区域进行自定义指标管理，查看指标消耗情况，对比同一时间维度下，两种指标消耗消耗情况，对超标指标进行报警提醒，设置额定值，分析多个指标排名关系和基于建筑和同期结果切换等功效。8、 冷站管理冷站管理功效能够实时监测机场整个冷站系统运行参数和能耗参数，对冷机、冷冻泵、冷却泵、冷却塔等全部机组进行实时动态监测，取得冷站系统能耗参数、COP能效等信息，从而掌握整个冷站运行情况并依据监测情况对系统进行科学能效评定及节能诊疗，并对冷站系统可能存在故障进行预警、关键节点数据监测、多维度冷量分析等功效，提升系统稳定性同时，还能降低能耗，提升运行效率。9、 节能量核实节能量核实功效为用户提供一个有效节能量算法，当能源管理系统运行一段时间后或机场局部做了部分节能改造，节能量核实模块能够对任意时间段内节能情况进行客观工作核实，判定节能结果，比如：空调改造.选择日峰算法，可将影响能耗量核实影响参数考虑进来，修正节能量核实基准线，取得最客观节能量值和节能率等并直接生产节能量核实汇报。10、 建筑审计功效能够在线管理机场全部分类建筑审计信息，包含建筑基础属性信息、能耗参数信息、结构参数信息和目前经济指标等、并可一键式生成建筑审计汇报11、 设备台账管理设备台账功效能够将机场内全部设备台账信息进行信息化梳理，统计每台设备信息和维修信息和日常管理信息，方便机场能源管理人员对机场全部设备台账有清楚掌握，确保机场内设备台账管理无漏洞。12、 数据查询功效数据查询功效能够查询整个能源管理系统中任意数据，包含：任意支路、任意表具、任意设备集、任意测点、分项、分区域等全部内部数据，和上层界面功效能耗数据相互补充，组成整个能源管理系统所包含到全部数据。同时还支持不一样量纲之间数据横向对比功效，增强数据关联络，深挖能耗原因，为节能分析诊疗提供有效管理查询支撑。13、 室内环境监测室内环境监测功效能够实时监测机场不一样区域温湿度情况，确保这些区域一直处于人体舒适度范围，跟踪这些区域温湿度历史统计，分析环境品质特征，在线自定义温湿度范围等，在节能管理基础上，为机场带来愈加好舒适度体验，提升机场口碑和形象。14、 人工填报功效人工填报功效能够实现将机场内不含有计量条件能耗类型，比如：煤、油等能耗经过人工录入方法，将能耗量录或表具读数录入到整个能源管理系统中，参与到能个平台计算中来，是能耗自动化采集另一补充方法。15、 节能项目管理功效节能项目管理功效能够将机场已做过节能项目进行日常管理和实时跟踪管理，为以后新建节能改造项目提供数据衡量标尺，该功效提供自动化和完善节能信息录入，机场全部节能改造方法及结果全部在该功效上统一展示和管理。16、 信息公布功效信息公布功效提供一个信息交流、内容共享平台，用户能够在信息公布平台上公布通知、条例、表彰、会议等任意内容信息，对节能工作突出表现事件，也可公告到信息公布系统平台上，同时从机场内部管理角度来讲，机场内部下发管理规章制度等信息，使全机场人员共同参与到节能大环境中来，提升职员节能主动性，带动整个机场节能建设步伐。17、 工作历功效工作历功效能够提供基于时间维度管理功效，机场节能管理人员能够使用它计划、统计机场平台管理人员日常工作内容、查看每日天气情况，气温、气象等，同时可查看每日用能情况、报警信息提醒，经过日历形式展示每日报警数量及关键报警信息，使机场节能管理人员对以往工作内容和信息息息相关起来，也为后续节能业务计划提供有效数据参考。四、系统特点机场能源管理系统采取了目前业内最具稳定性云计算架构和大数据计算理念，再结合建筑节能技术进行业务逻辑层利用，将建筑能源管理和后期连续节能服务统一串联起来，满足机场能源管理建设体系前提条件，其含有以下特点： 能耗数据更正确1、数据过滤利用配置文件中编写数据源物理特征和历史数据特征，形成数据过滤算法，能够有效过滤大部分异常数据。2、数据拆分依据信息数字模型，将信息数据逐时拆分成单一类型数据，实现对有限信息多样化处理。3、数据修复经过对历史信息数据学习和分析，能够依据某一时间段信息数据，模拟出另一相同时间段信息数据，完成对缺失数据或故障数据修复。4、配置自适应半自动修正线路倒闸，配置改变，仪表故障引发数据信息错误等问题。 覆盖范围更全方面1、系统能够覆盖飞行区、航站区、机场场区、能源站、货运站、机务维修区、配餐区、商业区、停车楼、地面交通区、各驻场单位。2、多系统接入可接入楼控系统、航班系统、旅客信息系统、气象系统、能源供给系统、安防系统、飞机泊位引导系统等，不仅不影响机场关键系统运行，还为其提供优化管理提议。3、协调管理实现各运行管理部门（包含飞行区管理部、航站区管理部、安全保卫、事故救援和后勤、维修等部门）能源管理联动。4、舒适度管理能源管理亲密关注用能需求，关注空间舒适度，对温湿度、二氧化碳等进行采集，以需定产，节能同时不牺牲环境舒适度。5、多个能源管理除电能外，还包含水、热、冷等能源类型，同时也支持手工录入油、煤等能源。 系统应用更方面1、界面友好操作更简便、更直观，易于上手。2、满足多个需求不一样权限，不一样页面配置，满足各职位、各部门管理需求，形成机场能源管理联动机制。3、节能诊疗辅助生成节能诊疗汇报，由教授团体或系统指导管理人员查找能源使用漏洞。4、系统兼容性安装方便，系统可兼容中国外上千种常见计量仪表通讯协议，无需大量替换表计。5、办公自动化多种办公自动化工具，轻松实现汇报发送、打印，具体统计工作情况。6、多角度分析多角度对能源使用设备进行对比、排名，查找管理设备，实现关联络统比对。五、系统作用1、宏观指标数据决议：机场能源管理系统能够为管理层领导建筑节能工作提供关键决议依据，多个指标分析工具，帮助领导层了解业务收入改变、气温气象改变和设备系统管理之前关系；能源费用组成形式，用能微弱步骤；关键能耗变动和拐点特征等等。2、能源智能化分析：l 找到无关用能单元，消除能耗漏洞l 发觉未随作息调整运行策略管理漏洞l 捕捉由设备故障而造成能耗突变，避免更大损失l 监控供需匹配，预防“过大”或“过小”l 为节能诊疗提供基础数据支撑l 合理化计算投资回报率l 评价节能改造成效有效手段l 用数听说话核实节能量标尺
