水塔水位自动控制新版专业系统设计.doc

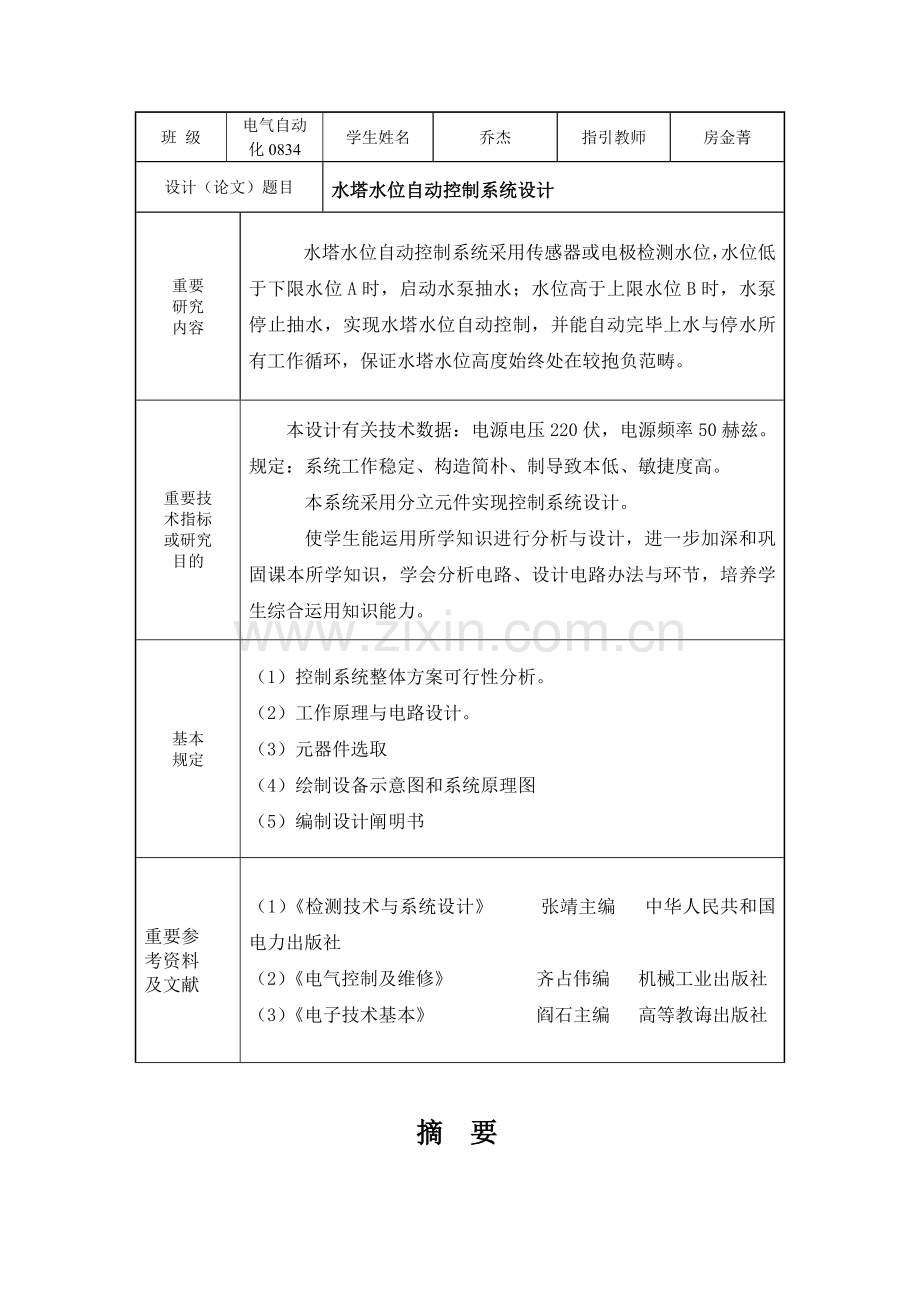

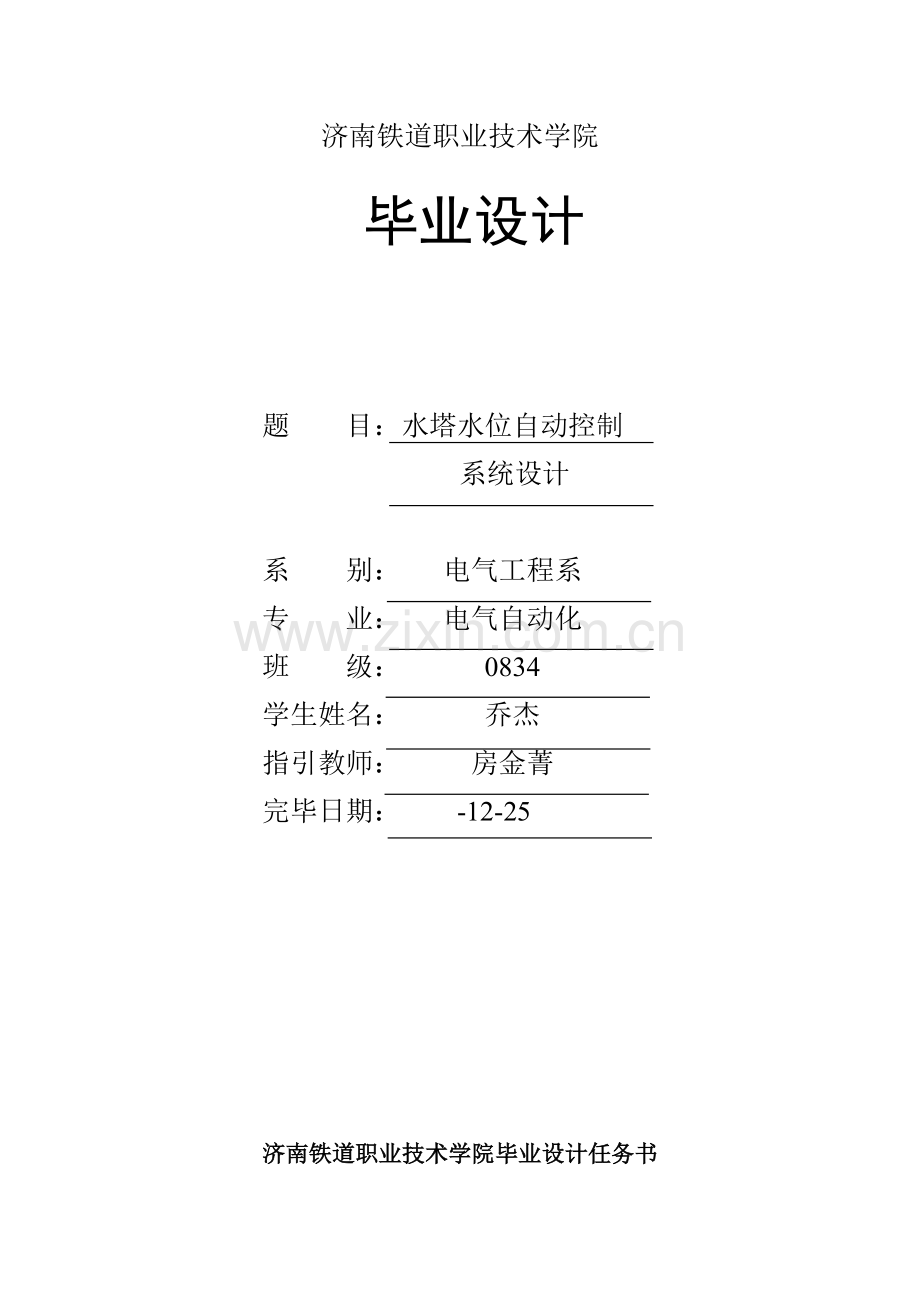

济南铁道职业技术学院 毕业设计题 目：水塔水位自动控制 系统设计 系 别： 电气工程系专 业： 电气自动化班 级： 0834学生姓名： 乔杰 指引教师： 房金菁完毕日期： -12-25济南铁道职业技术学院毕业设计任务书班 级电气自动化0834学生姓名乔杰指引教师房金菁设计（论文）题目水塔水位自动控制系统设计重要研究内容水塔水位自动控制系统采用传感器或电极检测水位，水位低于下限水位A时，启动水泵抽水；水位高于上限水位B时，水泵停止抽水，实现水塔水位自动控制，并能自动完毕上水与停水所有工作循环，保证水塔水位高度始终处在较抱负范畴。重要技术指标或研究目的本设计有关技术数据：电源电压220伏，电源频率50赫兹。规定：系统工作稳定、构造简朴、制导致本低、敏捷度高。 本系统采用分立元件实现控制系统设计。 使学生能运用所学知识进行分析与设计，进一步加深和巩固课本所学知识，学会分析电路、设计电路办法与环节，培养学生综合运用知识能力。基本规定（1）控制系统整体方案可行性分析。（2）工作原理与电路设计。（3）元器件选取（4）绘制设备示意图和系统原理图（5）编制设计阐明书重要参考资料及文献（1）检测技术与系统设计 张靖主编 中华人民共和国电力出版社（2）电气控制及维修 齐占伟编 机械工业出版社（3）电子技术基本 阎石主编 高等教诲出版社 摘 要在工农业生产过程中，经常需要对水位进行测量和控制。水位控制在寻常生活中应用也相称广泛，例如水塔、地下水、水电站等状况下水位控制。而水位检测可以有诸各种实现办法，如机械控制、逻辑电路控制、机电控制等。本文采用分立元件实现控制系统设计，在水箱上安装一种自动检测水位装置，运用水导电性，持续全天候测量水位变化，把测量水位变化转换成相应电信号，由逻辑电路进行解决，完毕相应动作，使水位保持在恰当位置。核心词 水位控制 分立式元件控制 Abstract In industrial and agricultural production process，We often need to water level measurement and control. In daily life，the applications of water level control are very wide，such as water tower，groundwater，hydropower station of water level control. While water level detection can have as many realization methods，such as mechanical control，logic control circuits，mechanical and electrical control，etc. This paper adopts division element to realize control system design，the tank installing a automatic detection level device that USES water conductivity，continuous round-the-clock measurement variations of water level，the measurement of the variation of the electrical signals，converted into by logic circuit undertake handling，complete the corresponding motion，make water levels remain in place. Keywords Water level control separated element control目 录1 引言12系统方案2 2.1 概述2 2.2 系统构成3 2.2.1系统工作原理框图3 2.2.2功能原理33单元电路设计 4 3.1系统电源电路设计4 3.1.1三端集成稳压器简介4 3.1.2电源电路工作过程6 3.2液位传感器电路设计6 3.3报警显示电路设计74系统电路设计8 4.1系统主干电路8 4.2系统手动电路9 4.3系统自动电路95系统运营总体过程116元件清单11总结 16道谢 17参照文献 18 附录 191.引言随着国内经济和科学技术飞速发展，国内各个领域当代化建设都获得可喜成果：特别在中华人民共和国广大都市中，可以说当代化进程已经赶上了发达国家，这一点是咱们华夏子女几代人梦想。然而，国内农村当代化进程当前还存在着许多局限性，诸多科学成果不能得到广泛推广，例如人们日益关注水资源，在中华人民共和国广大农村供水系统中有很大挥霍，这重要是由于农村供水体系中简朴水塔构造所导致，这种水塔存在着种种弊端，例如：无法实现自动供水，没有报警系统，经常导致水资源挥霍，供水不及时等等。无论社会经济如何飞速，水在人们正常生活和生产中起着重要作用。一旦断了水，轻则给人民生活带来极大不便，重则也许导致严重生产事故及损失，从而对供水系统提出了更高规定，满足及时、精确、安全充分供水。如果依然使用人工方式，劳动强度大，工作效率低，安全性难以保障，由此必要进行自动化控制系统改造。从而实现提供足够水量、平稳水压、较低设计成本、高实用价值控制器。就当前而言，多数工业、生活供水系统都采用水塔、层顶水箱等作为基本储水设备，由一级或二级水泵从地下、市政水管补水，改进供水装置就能实现供水自动化。水塔很高，水位高低不便于观测，水少供水中断，水多则会溢出来，可用如下办法来解决这个问题，改进供水装置就能实现供水自动化。水塔水位自动控制装置还应用于工厂锅炉系统，重要起锅炉水位自动调节作用，并防止锅炉缺水爆炸和满水位事故发生。该设计采用分立式元件控制电路实现超高、低警戒水位解决,实现自动控制,而达到节能目,提高了供水系统质量。2.系统方案2.1概述当前在用水位控制方式重要有如下种：1）电极式水位控制系统：使用各种电极线与水面接触，探测水位。长处：价格便宜。缺陷：属于开关量控制，无法给出实际水位，探测电极容易腐蚀，安装不便，如有污物粘附在电极上，会使水位失控。2）浮球水位控制器分为管式浮球与缆浮球。管式浮球适合清水及粘度不大液体。缆浮球适合污水。长处：价格适中，可以做出高、低、超高、超低四点控制。缺陷：属于开关量控制，无法给出实际水位；浮球上易粘附污物，使浮球不能可靠动作，管式浮球容易卡滞，缆浮球容易缠绕，所有浮球均有触点接触不良现象，成果都是系统失控；调节控制点很不以便。3）液位变送器+智能控制器方式长处：属于模仿量控制，可以实时显示水位数值，对于水位失控或设备故障可以提前预警。集成了双泵智能控制，控制系统接线简朴。可设高、低、超高、超低四点控制，控制点在控制器上设定，极其以便。智能控制器可与电脑联网，可以远程监视水位及设备运营状况。缺陷：价格高。4）超声波液位控制器长处：属于模仿量控制，可以实时显示水位数值，对于水位失控或设备故障可以提前预警。集成了双泵智能控制，控制系统接线简朴。可设高、低、超高、超低四点控制，控制点在控制器上设定，极其以便。智能控制器可与电脑联网，可以远程监视水位及设备运营状况。探头不与待测物质接触，适合污水及有毒有害液体液位控制。缺陷：价格高。不适合水面有大量气泡场合通过以上对不同液位传感器性能分析和设计任务书设计规定，本设计选取电极式液位传感器构成液位自动控制系统。其特点为，液位自动控制，不溢出，不缺水，无需人值班看守；其工作原理是，通过无缝钢管筒体内所安装预先设定不同长度不锈钢电极棒，在水位变化过程中与水接触或脱离，从而传递信号给后续电路，通过后续电路实现液位显示、自控、满水、故障报警等，达到保证安全运营，减轻劳动强度目。系统电路简朴，低成本，符合国家卫生原则。2.2系统构成2.2.1系统工作原理框图系统工作原理框图如图1所示：水位过低检测器 有关电路 电动机 水泵发出信号 动作 起动 抽水 水位达标 电动机无动作水泵停止抽水电动机停止工作检测器发出信号 报警电动机没有停止 图1 系统构成框图由系统框图可以看出水塔水位控制系统中备有水位检测系统，水位低于下限水位时，启动水泵抽水，如果没有启动则开始报警；水位高于上限水位时，水泵停止抽水，如果水泵继续工作则报警，实现水塔水位自动控制，并能自动完毕上水与停水所有工作循环，保证水塔水位高度始终处在较抱负范畴。2.2.2功能原理电极式传感器安装在容器上方，电极插入液体（分高液位、低液位），使高液位电极对准液体上限，低液位电极对准液体下限。测量时，电极上通有信号电压，当水位上升接触到高液位电极时，该电极就把信号电压传播给后续电路，从而控制继电器开关停止蓄水。当水位下降到离开下液位电极时，该电极就没有信号传送给后续电路，继电器开始接通蓄水。因而通过水与电极接触与不接触，便可以对的测量出水位高低位置，控制水位高低，保证顾客能不断用水。水箱示意图如图2： 图2 水箱示意图1） 采用分立元件实现控制系统；2） 液位传感器采用电极式液位传感器；3） 系统电源220V/50Hz市电；3单元电路设计3.1系统电源电路设计3.1.1三端集成稳压器简介：（1）三端集成稳压器内部集成了一种串联型稳压电路，引入了电压负反馈稳定输出电压，同步采用各种办法提高性能，如提高温度稳定性、稳压系数、过流及过压保护等。三端集成稳压器依照输出电压与否可调分为固定式和可调式；依照输出电压极性分为正电压输出和负电压输出。如图3所示三端集成稳压器输出端与输入端之间串接调节管，为了使调节管工作在线性状态，无论是固定式还是可调式一定要保证输入端与输出端之间至少有(23V) 压差，不大于此值时调节管会进入饱和区，失去调节作用。最大压差普通不能超过40V ，否则也许会使调节管击穿。不同型号三端集成稳器最大压差是有区别。图3 输入输出内部构造（2）固定式与可调式三端稳压器对比a. 从引脚名称作比较：三端固定式稳压器三个引出端分别为输入端、输出端、公共端(或接地端) ；三端可调式稳压器三个引出脚分别为输入端、输出端、调节端。b. 从外形和方框图作比较：三端固定式稳压器和可调式稳压器外形与框图如图4所示。图4 引脚与框图c. 从稳压器系列与输出电压品种作比较：三端固定式稳压器输出正电压为78 系列，输出负电压为79 系列，型号中“”表达输出电压值；三端固定式稳压器输出电压共有5V 、6V 、9V 、12V、15V、18V 、24V 七个品种。d. 从输出电流作比较:惯用三端固定式稳压器和可调式稳压器输出电流均有5A、3A、1. 5A、0. 5A、0. 1A 五个档次，在型号中用字母表达输出电流大小。H 表达5A ,，T 表达3A ，无字母时表达1. 5A ，M 表达0. 5A ，L 表达0. 1A 。可调式稳压器在使用时负载电流不能不大于5mA。加装适当散热片后,可恰当超限应用。e. 从获得基准电压位置作比较：三端固定式稳压器输出端与公共端之间电压即为型号中表达标称电压，常规应用时即输出电压，三端可调式稳压器输出端与调节端之间电压为(1. 21. 3V) ，称为基准电压。它是输出电压最小值，常取1. 25V 进行有关计算。3.1.2电源电路工作过程电源电路由变压器将220V/50Hz电变为18V，通过二极管整流与C1滤波作用，再通过w7812稳压、C0滤波可获得纹波很低直流（DC）12V电压。直流稳压电路如图5所示：图5 直流稳压电路示意图3.2液位传感器电路设计电极式液位传感器基本原理是运用液体水有一定导电性物理性质，设立长度不等三根导体作为具备相应功能电极，运用液位变化状态所形成信号来完毕液位变化转换成相应电信号变化电极式液位传感器功能。液位传感器示意图如图6所示：图6 液位传感器示意图电极式液位传感器具备简朴、传递可靠等特点，本设计是由一种绝缘体支架安装在水塔底部，在不同位置放置相应传感极，最底端为供电电极，为上面电极提供电信号，当水位到达相应位置时所形成电信号，就传递给后续电路，从而控制电动机转停。重要技术参数:1. 使用介质:非腐蚀性液体,比重12. 工作压力：2.5Mpa3. 工作温度：2504. 相对湿度：853.3报警显示电路设计（1）报警某些：报警电路是一种系统中必不可少某些，它起到安全警告、防止祸害重大作用。本设计报警电路构造比较简朴，由蜂鸣器与热继电器、交流接触器触点构成，此报警电路只有在水位处在下限水位如下而电机依然没有工作和上限水位以上但是电机没有停止工作状况下报警。详细分析如下：当水位下降至下限水位如下时，接头G得电（接头E为低电位）如果此时交流接触器KM1没有动作即控制线路出问题或者是电动机浮现故障（监测点出自于热继电器FR）,那么报警电路就会被接通，从而开始报警；当水位上升至上限水位以上时，接头F得电如果此时交流接触器KM1没有复位，那么报警电路也就会被接通，从而开始报警。报警电路电路图如图7所示：图7 液位传感器示意图（2）显示某些：此设计显示某些由发光二极管构成，图示见自动电路原理图，详细分析如下：当水位在下限水位以上时，则三极管V1导通，从而使发光二极管D1导通，点亮，表达水位处在低水位以上；当水位超过上限水位时，则三极管V2导通，从而使发光二极管D3导通，点亮，表达水位处在高水位以上。批示灯D1亮，D3不亮表白水位处在正常状态；D1不亮表白处在缺水状态；D3亮表白处在过满状态。4系统电路设计4.1系统主干电路系统主干电路重要由电动机M、热继电器FR、熔断器FU、交流接触器常开触点KM1，KM2和开关QS构成。熔断器FU短路保护，热继电器FR过载保护，交流接触器KM1，KM2控制电路。系统主干电路如图8所示：图8主干电路原理图4.2系统手动电路手动操作是将转换开关SA转换到2号位置，按下按钮SB2，交流接触器KM2得电，常开触点动作电动机开始工作，并且自锁；停止时按下按钮SB1，交流接触器KM2失电，常开触点断开，电机停止工作。手动电路如图9所示：图9手动电路原理图4.3系统自动电路在水箱中有两只检测探头A和B，其中A是下限水位探头，B是上限水位探头，12V直流电源接到探头C，它是水箱中储存水最低水位。下限水位探头A连接到晶体管V1(BC547)基极，其集电极连到12V电源，发射极连到继电器K1，继电器Kl接入与非门N1第脚。同样，上限水位探头B接到晶体管V2基极(BC547)，其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N2第、脚，与非门N3输出第脚和与非门N1第脚相连，N3第脚输入端接到N1第脚输出端，并经电阻R4与晶体管V3基极相连，与晶体管V3发射极相连继电器K2用来驱动电动机M。当水箱向水位在探头A如下，晶体管V1与V2均不导通，N1输出高电平，晶体管V3导通，使继电器K2有电流通过而动作，因而电动机工作，开始将水抽入水箱。当水箱水位在探头A以上、探头B如下时，水箱中水给晶体管V1提供了基极电压，使V1导通，继电器Kl得电吸合N1第脚为高电平，由于晶体管V2并无基极电压，而处在截止状态，N2第、脚输入为低电平，第脚输出则为高电平，而N3第脚输入端仍为高电平，因而N3第脚输出则为低电平，最后N1第脚输出为高电平，电动机继续将水抽入水箱。当水箱水位超过上限水位B时，晶体管V1仍得到基极电压，继电器Kl吸合。N1第脚仍为高电平，同步，水箱中水也给晶体管V2提供基极电压使其导通，N2第、脚输入端为高电平，第脚输出端为低电平，N3第脚输出端为高电平，N1第脚最后输出低电平，使V3截止电动机停止抽水。 系统自动电路原理图如图10所示：图10自动电路原理图若水位下减少于探头B但高于探头A，水箱中水依然供应晶体管V1基极电压，继电器Kl继续吸合，使N1第脚仍为高电平，但晶体管V2不导通，N2第、脚输入端为低电平，其第脚输出端为高电平，N3第脚为低电平，则N3第脚输出为高电平，最后N1第脚输出端继续保持低电平，电动机仍停止工作。若水位降到探头A如下，晶体管V1与V2均不导通，与非门N1输出高电平，驱动继电器K2电动机又开始将水抽入水箱。5系统运营总体过程本设计分为手动与自动两个某些。手动：将转换开关SA转换到2号位置，按下按钮SB2，交流接触器KM2得电，常开触点动作电动机开始工作，并且自锁；依照需要状况停止供水按下按钮SB1，交流接触器KM2失电，常开触点断开，电动机停止工作。自动：将转换开关SA转换到1号位置，一开始水位比较低处在下限水位A如下，依照控制电路可知，晶体管V1与V2均不导通，在与非门作用下晶体管V3导通，使继电器K2有电流通过而动作，后继电器K3得电动作，使交流接触器KM1得电，常开触点闭合，电动机工作。如果此时电动机故障使热继电器动作（或交流接触器没有动作），那么报警系统工作，开始报警，提示工作人员水塔浮现故障；当水位上升到下限水位A以上时，晶体管V1导通，但由于与非门作用，晶体管V3依然处在导通状态，因此电机还是工作，继续给水塔供水。此时显示系统工作批示灯D1点亮，表白水位处在下限水位以上；当水位上升到上限水位以上时，晶体管V1、V2均导通，在与非门作用下，晶体管V3截止，继电器K2、K3复位，交流接触器KM1失电，常开触点断开，电动机停止工作。如果电动机没有停止工作，那么报警系统开始报警，提示工作人员水塔故障。此时显示系统也工作点亮批示灯D3，表白水位处在上限水位以上。6元件清单（1）接触器选取选取接触器重要根据如下数据：电源种类（直流或交流）；主触点额定电流；辅助触点种类、数量和触点额定电流；电磁线圈电源种类、频率和额定电压；额定操作频率等。此设计用到是交流接触器：主触点额定电流IN可依照下面经验公式进行选取INPNx103/（KUN）IN接触器主触点额定电流，A；K比例系数，普通取11.4；PN被控电动机额定功率，KW；UN被控电动机额定线电压，V；交流接触器主触点额定电压普通按高于线路额定电压来拟定。依照控制回路电压决定接触器线圈电压。为保证安全，普通接触器吸引线圈选取比较低电压。但如果在控制线路比较简朴状况下，为了省去变压器，可选用380V电压。值得注意是，接触器产品系列是按使用类别设计，因此要依照接触器承担工作任务来选用相应产品系列。接触器辅助触点数量、种类满足线路需要。综上，在此假设电机为7.5KW，得出选取型号CJ0-20B，线圈电压380V（2）继电器选取普通继电器选取：普通继电器是指具备相似电磁系统继电器，又称电磁继电器。选用时，除满足继电器线圈电压或线圈电流规定外，还应按照控制需要分别选用过电流继电器、欠电流继电器、过电压继电器、欠电压继电器等中间继电器。此外电压、电流继电器尚有交流、直流之分，选取时也应当注意。热继电器选取：热继电器选取应按电动机工作环境、启动状况、负载性质等因素来考虑。一方面要充分发挥电动机过载能力；另一方面对电动机在短时过载与启动瞬间不受影响。.热继电器构造形式选取。星形连接电动机可以选取两相或三相构造热继电器，三角形连接电动机应当选取带断相保护装置三相构造热继电器。热元件额定电流选取。普通可按下式选用：IR=（0.951.05）IN式中：IR热元件额定电流，A；IN电动机额定电流，A；对于工作环境恶劣、启动频繁电动机，则按下式选用：IR=（1.151.5）IN热元件选好后，还需要依照电动机额定电流来调节它整定值。综上，得出选取继电器K1、K2型号可以选取JS1-12V-F，K3由于线圈位于直流电路中触点位于交流电路中，因而可以选取T73，热继电器FR型号可以选取JR16-20/3D、15.4A（3）熔断器选取熔断器选取内容重要是熔断器种类、额定电压、额定电流级别和熔体额定电流拟定。熔断器类型与额定电压选取：依照负载保护特性和短路电流大小、各类熔断器合用范畴来选用熔断器类型。依照被保护电路电压来决定熔断器额定电压。熔体与熔断器额定电流选取：熔断器熔体额定电流大小与负载大小、负载性质关于。对于负载平稳、无冲击电流，如普通照明电路、电热电路可按照负载电流大小来拟定熔体额定电流。对于有冲击电流电动机负载为达到短路保护目，又保证电动机正常启动，对三相鼠笼式异步电动机其熔断器熔体额定电流如下。单台电动机IR=（1.52.5）IN式中：IR熔体额定电流，A；IN电动机额定电流。A；多台电动机共用一种熔断器保护IR（1.52.5）INMAX+IN式中：IR熔体额定电流，A；INMAX容量最大电动机额定电流，A； IN其她电动机额定电流之和，A轻载启动或启动时间较短时，第二式中系数取1.5；重载启动或启动时间较长时，第二式中系数取2.5。熔断器额定电流不不大于或等于熔体额定电流。熔断器上下级配合：为满足选取性保护规定，应注意熔断器上下级之间配合，普通规定上一级熔断器熔断时间至少是下一级3倍，否则将会发生越级动作，扩大停电范畴。为此，当上下级采用同一种型号熔断器时，其电流级别以相差两级为宜；若上下级所采用熔断器型号不同步，则应依照保护特性上给出熔断时间选用。综上，得出熔断器型号RL1-60 60A、熔体20A（4）刀开关选取刀开关构造形式选取：应依照刀开关作用和装置安装形式来选取，如与否带灭弧装置，若分断负载电流时，应选取带灭弧装置刀开关。依照装置安装形式来选取，与否是正面、背面或侧面操作形式，是直接操作还是杠杆传动，是板前接线还是板后接线构造形式。 刀开关额定电流选取：普通应等于或不不大于所分断电路中各个负载额定电流总和。对于电动机负载，应考虑其启动电流，因此应选用额定电流大一级刀开关。若再考虑电路浮现短路电流，还应选用额定电流更大一级刀开关。综上，得出刀开关型号选取HZ10-25/3J 25A,380V（5）控制按钮选用依照使用场合，选取控制按钮种类，如启动式、保护式、防水式、防腐式等。依照用途，选用适当形式，如手把旋转式、钥匙式、紧急式、带灯式等。按控制回路需要，拟定不同按钮数，如单钮、双钮、三钮、多钮等。按工作状态批示和工作状况规定、选取按钮及批示灯颜色。综上，按钮选取型号LA20-11D（6）二极管选取依照电源规格，设计工作频率等，合理选取：高电压应用，当选用快恢复和超快恢复二极管；15V 如下电源中输出整流二极管应尽量选萧特基；选取时，如工作电流较大，则在相似器件额定参数下，应尽量选取正向导通电压小二极管；应尽量选取反响恢复快或软恢复二极管；应尽量选取萧特基二极管。依照电源规格，计算所选变换器中二极管稳态参数：反向阻断电压最大值；最大正向电流平均值；从器件商DATASHEET 中选取适当二极管，可多选某些以便实验时比较；从所选二极管其他参数，如正向通态压降，反向恢复时间等等，估算其工作时最大损耗，与其他元器件损耗一起，估算变换器效率；由实验选取最后二极管器件。综上，二极管型号选取IN4001，发光二极管型号选取FG1130（7）三极管选取选用三极管时一方面要弄清晰电子电路工作频率大概是多少，工程设计中普通规定三极管fT不不大于3倍实际工作频率。因此可按照此规定来选取三极管特性频率fT。小功率三极管BVCEO选取可以依照电路电源电压来决定，普通状况下只要三极管BVCEO不不大于电路中电源最高电压即可。当三极管负载是感性负载时，如变压器、线圈等时BVCEO数值选取要慎重，感性负载上感应电压也许达到电源电压28倍(如节能灯中升压三极管)。普通小功率三极管BVCEO都不低于15V，因此在无电感元件低电压电路中也不用考虑这个参数。普通小功率三极管ICM在3050mA之间，对于小信号电路普通可以不予考虑。但对于驱动继电器及推动大功率音箱管子要认真计算一下。固然一方面要理解继电器吸合电流是多少毫安，以此来拟定三极管ICM。当咱们估算了电路中三极管工作电流(即集电极电流)，又懂得了三极管集电极到发射极之间电压后，就可依照P=UI来计算三极管集电极最大容许耗散功率PCM。综上，三极管型号选取BC547（8）变压器选取控制变压器容量是控制回路各个负载容量和，这要依照详细控制电路拟定，并恰当留有余量。普通按计算所得负载容量乘以1.25选取控制变压器容量； 综上，变压器型号选取BK-25VA，220/18元件清单列表如下：名称文字符号型号及规格数量用途二极管D2、D4IN40012续流保护二极管DIN40014整流三极管V1、V2、V3BC5473控制电路发光二极管D1、D3FG11302批示电阻R1、R2、R3、R41K4限流与非门N1、N2、N3741S003控制电路电容C00.1uF1滤波电容C10.33uF1滤波变压器TBK-25VA，220/181降压继电器K1、K2JS1-12V-F2开关电路继电器K3T731开关电路报警器1报警熔断器FURL1-60 60A、熔体20A3短路保护热继电器FRJR16-20/3D、15.4A1过载保护交流接触器KM1、KM2CJ0-20B，线圈电压380V2控制电路按钮SB2LA20-11D绿色1手动启动按钮SB1LA20-11D红色1手动停止转换开关SALW5-151手动与自动转换开关QSHZ10-25/3J 25A,380V1开关电路总 结毕业时间一天一天临近，毕业设计也接近了尾声。在不断努力下我毕业设计终于完毕了。在没有做毕业设计此前总觉得毕业设计只是对这几年来所学知识大概总结，但是真面对毕业设计时才发现自己想法基本是错误。毕业设计不但是对前面所学知识一种检查，并且也是对自己能力一种提高。通过这次毕业设计使我明白了自己本来知识太理论化了，面对单独课题感觉很茫然。自己要学习东西还太多，此前老是觉得自己什么东西都会，什么东西都懂，有点眼高手低。通过这次毕业设计，我才明白学习是一种长期积累过程，在后来工作、生活中都应当不断学习，努力提高自己知识和综合素质。这次毕业设计让我更加熟悉了从理论到实践跨越。从当时查阅图书，到当前设计成功运营，这中间有诸多值得回味地方。1. 迅速入题。拿到毕业设计题目要尽快把自己蓝图勾画出来，不能走一步算一步，必要把整体把握好。而我这次毕业设计，都过了很长时间才懂得自己要做什么。2.频繁与导师讨论。有问题多问导师，不能自己闷头做，方向偏了仍不懂得，多把自己想法和思路告诉教师。3.软件学习。一定要边做边学软件，千万不能在做毕业设计期间，拿着本软件教程从第一页开始看，这样效率最低了，最佳是依照已有论文资料中提到软件用途，有针对性学。涉及毕业设计前期读文献资料，也不能闷头读，要与毕业设计紧密联系起来，最佳是边做边读，有针对性读。4.越挫越勇。做毕业设计，经常感觉到这句话：“山重水复疑无路，柳暗花明又一村。”普通，一定是有解决办法，只是由于文献查不够，或是少了那点灵感。5.不能脱离实际。做毕业设计要故意义，不能浮在上面，要让自己满意。6.越来越紧状态，特别是最后那几天。毕业设计越到最后阶段，越要有毅力和状态，不能前紧后松，觉得前面做了不少，背面可以放松了。毕业设计提交前几天，要不厌其烦检查毕业设计，涉及内容，格式等。致 谢今天我毕业设计终于定稿了，这是我毕业设计道谢某些，应当说是写进了我真实想要表达谢意，其实，尚有许多人要感谢，只是不太适合放在论文里。半年时间一晃而过，至此毕业设计成文之际，回忆起半年来点点滴滴，心里不由感触万分。这次毕业设计，对我而言是一种全新领域，从基本原理学习，到有关理论分析，不但仅是对三年学习一种检查，更是对科研能力培养。在这半年之中，有许多人予以了我协助指引，在此，表达我最诚挚感谢： 一方面我要感谢我导师房教师，房教师踏实严谨治学态度，夯实学术功底，丰富经验，以及对于科研事业热爱，让我崇拜，也为我树立起了迈进道路上榜样。平时工作中，教师平易近人，耐心解答我任何疑问，悉心指引我理论学习和实际操作，使我在短短半年时间内迅速融入了所学习专业中，在专业上有了很大提高。另一方面，我想感谢电气系其他教师，各位教师虽然没有直接参加我毕业设计指引工作，但也予以了我诸多勉励和协助。平时工作中各位教师所体现出踏实敬业，耳濡目染地影响着我对工作和学习态度，使我学到了许多道理，谢谢各位教师。无论是大学以来始终一同努力同伴，还是在毕业设计阶段才结识同窗，你们给我这半年忙碌生活中注入许多欢乐，每一次与你们探讨都让我深受启发。最后，感谢父母二十近年养育，无论什么时候都在背后支持我，给我适时勉励和提示，看着我成长。毕业设计是将大学三年所学综合运用过程，我相信，这段时间锻炼和学习必将为我将来打下良好基本。再一次向所关于怀过我，协助过我人表达最诚挚谢意！感谢我导师房教师，以及所有任课教师，她们严谨细致、一丝不苟作风始终是我工作、学习中榜样；她们循循善诱辅导和不拘一格思路予以了我无尽启迪。 参照文献1) PLC在改造抽水式蓄水塔水位控制中应用J 陈文璇 内江科技 2) 自动控制理论 卢子广 机械工业出版社 .113) 水塔水位自动控制系统 赵利明 重庆电力高等专科学校校报 4) 检测技术与系统设计 张靖主编 中华人民共和国电力出版社 5) 电气控制及维修 齐占伟编 机械工业出版社 6) 电子技术基本 阎石主编 高等教诲出版社 7) Sonda，豆丁网，附录
