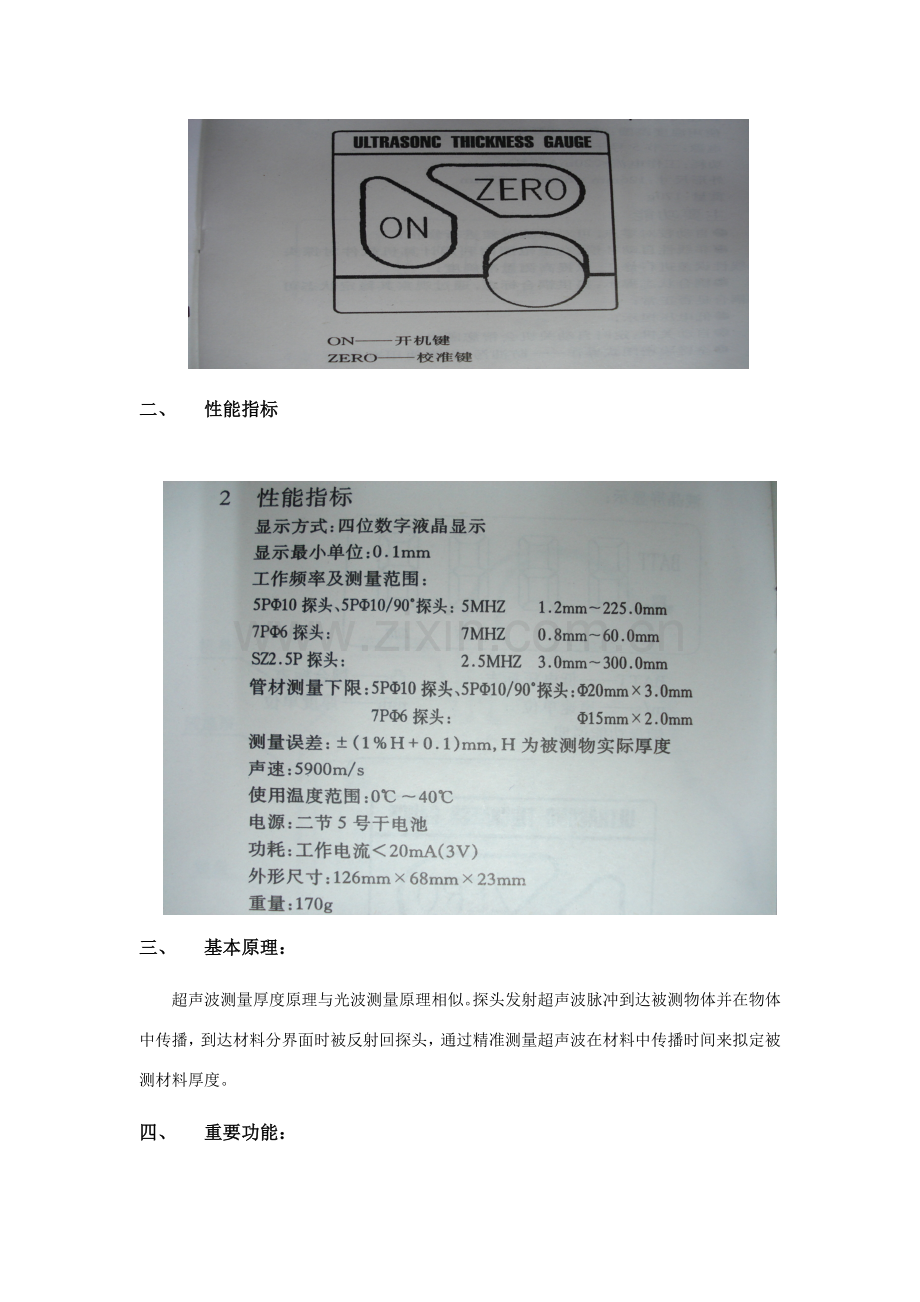

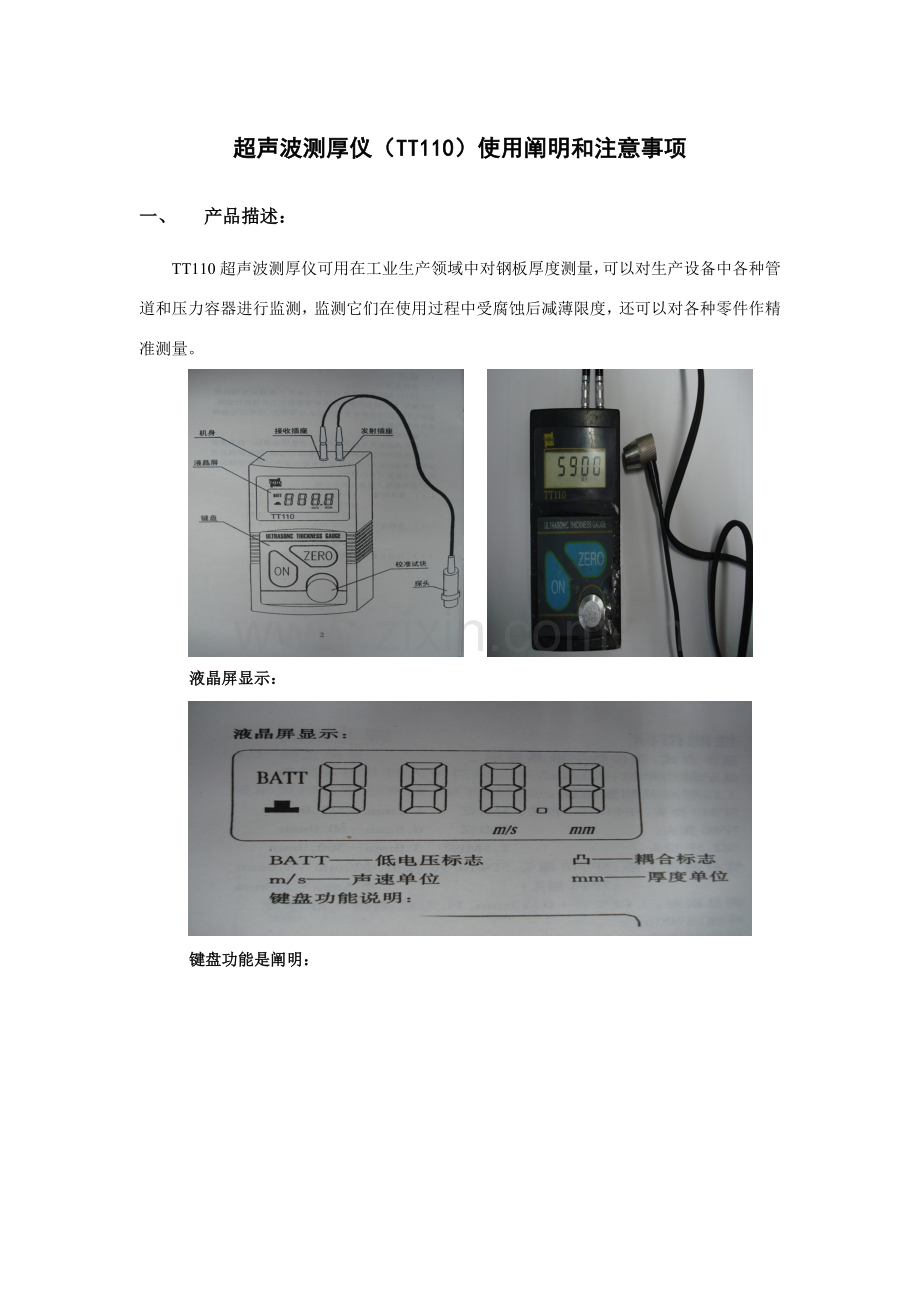

1、超声波测厚仪(TT110)使用阐明和注意事项一、 产品描述:TT110超声波测厚仪可用在工业生产领域中对钢板厚度测量,可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后减薄限度,还可以对各种零件作精准测量。 液晶屏显示:键盘功能是阐明:二、 性能指标 三、 基本原理:超声波测量厚度原理与光波测量原理相似。探头发射超声波脉冲到达被测物体并在物体中传播,到达材料分界面时被反射回探头,通过精准测量超声波在材料中传播时间来拟定被测材料厚度。四、 重要功能:1. 自动校对零点,可对系统误差进行修正;2. 非线性自动补偿:在全范畴内运用计算机软件对探头非线性误差进行修正,以提供测量精

2、确度;3. 耦合状态提示:提供耦合标志,通过观测其稳定状态可知耦合与否正常;4. 低电压提示;5. 自动关机:定期自动关机会帮你断电;6. 全键膜密闭式操作防油污,提高使用寿命。五、 测量环节1. 测量准备:将探头插头插入主机插座中,按ON键开机,全屏幕显示数秒后显示声速(5900m/s),此时可以开始测量。 2. 校准:在每次更换探头、电池及环境温度变化较大时应进行校准。此环节对保证测量精确度十分核心。如有必要可重复多次,按ZERO键进入校准状态,屏幕显示:用耦合剂将探头与随机试块耦合,屏幕显示横线将逐条消失,直到屏幕显示4.0mm即校准完毕。阐明:按ZERO键进入校准状态后,若要放弃校准,

3、再按ZERO将可回到测量状态,屏幕显示声速5900mm/s。3. 测量厚度:将耦合剂涂于被测处,将探头与被测材料耦合即可测量,屏幕将显示被测材料厚度,如图:拿开探头后厚度值保持,耦合标志消失。如图:阐明:当探头与被测材料耦合时,显示耦合标志,如果耦合标志闪烁或不浮现阐明耦合不好。当材料实际声速与5900m/s不同步,按如下公式计算实际厚度值:Ho=HVo/5900,公式中H5900m/s声速下测得厚度值;Vo材料实际声速值;Ho材料实际厚度值。4. 低电压批示: 如果屏幕显示BATT标志,阐明电池电压已低,应及时更换电池后继续使用。5. 自动关机: 机器有自动关机功能,如果二分钟内不进行任何操

4、作,将自动关机。六、 测量技术1. 测量前应清除被测物体表面所有灰尘、污垢及锈蚀物,铲除油漆等覆盖物。2. 过份粗糙表面会引起测量误差,甚至无读数,测量前应尽量使被测材料表面光滑,可使用磨、抛、挫等办法使其光滑,还可以使用高粘度耦合剂,选用粗晶探头SZ2.5P。3. 粗机加工表面所导致有规则细槽也会引起测量误差,弥补办法同2,此外调节探头串音隔层板(穿过探头底面中心薄层)与被测材料细槽之间夹角,使隔层板与细槽互相垂直或平行,取读数中最小值作为测量厚度,可获得较好效果。4. 测量圆柱型材料,如管子、油桶等,选取探头串音隔层板与被测材料轴线之间夹角至关重要。简朴说,将探头与被测材料耦合,探头串音隔

5、层板与被测材料轴线平行或垂直,沿与被测材料轴线方向垂直地缓慢摇动探头,屏幕上读数将有规则变化,选取读数中最小值,作为材料精确厚度。选取探头串间隔层板与被测材料轴线交角方向原则取决于材料曲率,直径较大管材,选取探头串音隔层板与管子轴线垂直,直径较小管材,则选取与管子轴线平行和垂直两种测量办法,取读数中最小值作为测量厚度。5. 当测量复合外形材料(如管子弯头处)时可采用第四点简介办法,所不同是要进行二次测量,分别读取探头串音隔层板与轴线垂直4E0E平行两个数值,其较小一种数作为该材料在测量点处厚度。6. 为了得到一种令人满意超声响应,被测材料另一表面必要与被测面平行或同轴,否则将引起测量误差或主线

6、无读数显示。7. 材料厚度与超声波传播速度均受温度影响,若对测量精度规定较高时,可用相似材料试块在相似温度条件下分别测量,计算出温度对该材料测量误差,提供参数去校正它,对于钢铁来说,高温将引起较大误差,可用此法来补偿校正。8. 为了能得到令人满意测量精度,最佳选取具备被测材料相似材质和相近厚度试块。取均匀被测材料用千分尺测量后就能最为一种试块。对于薄材料,在它厚度接近于探头测量下限时,不要测量低于下限厚度材料。如果一种厚度范畴是可以预计,那么试块厚度应选上限值。大某些锻件和铸件内部构造具备方向性,在不同方向上,声速将会有少量变化,为理解决这个问题,试块应具备与被测材料相似方向内部构造,声波在试

7、块中传播方向也要与在被测材料中方向相似。在实际测量中被测材料声速也许是未知,这时可以通过下面公式计算出被测物体厚度:H=(h/h)HH:被测物体实际厚度 H:被测物体用TT110超声测厚仪测得厚度h:试块实际厚度 h:试块用TT110超声测厚仪测得厚度9. 测量中几种办法:a) 单测量法:在一点测量。b) 双测量法:在一点处用探头进行两次测量,两次测量中探头串音隔层办要互相垂直。c) 多点测量法:在某一测量范畴内进行多次测量,取最小值为材料厚度值。七、 测量误差防止办法1. 超薄材料使用任何超声波测厚仪,当被测材料厚度降到探头使用下限如下时,将导致测量误差,必要时,最小极限厚度可用试块比较法测

8、得。当测量超薄材料时,有时会发生一种称为“双重折射”错误成果,它成果为显示读数是实际厚度二倍,另一种错误成果被称为“脉冲包络、循环跳跃”,它成果是测得值不不大于实际厚度,为防止此类误差,测临界探头使用下限材料时应重复测量核对。2. 锈斑、腐蚀凹坑等被测材料另一表面锈斑凹坑等将引起读数无规则地变化,在极端状况下甚至无读数,很小锈点有时是很难发现。当发现凹坑或感到怀疑时,这个区域测量就得十分小心,可选取探头串音隔层板不同角度定位来作多次测试。3. 探头磨损探头表面为丙烯树脂,长期使用会使粗糙度增高,导致敏捷度下降,顾客在可以拟定为此因素导致误差状况下,可用砂纸或油石少量打磨探头表面使其平滑并保证平

9、行度。如仍不稳定,则需更换探头。4. “ZERO”键使用此键只能用于将探头耦合在仪器面板上原则试块上进行校准,而不得在其他任何试块上使用此键,否则将引起测量错误。5. 层迭材料、复合材料要测量未经耦合层迭材料是不也许,因超声波无法穿透未经耦合空间。又因超声波不能在复合材料中以匀速传播,因此用超声反射原理测量厚度仪器均不适于测量层迭材料和复合材料。6. 反常厚度读数操作者应具备辨别反常读数能力,普通锈斑、腐蚀凹坑、被测材料内部缺陷都将引起反常读数。解决办法可参照第6、7条。必要时可用超声波探伤仪做更仔细检查。7. 耦合剂使用和选取耦合剂是用来作为探头与被测材料之间高频超声能量传递。如果选取种类或

10、用法不当将有也许导致误差或耦合标志闪烁,无法测值。耦合剂应适量使用,涂抹均匀。选取适当种类耦合剂是重要,当使用在光滑材料表面时,低粘度耦合剂(如随机配备耦合剂、清机油等)是很适当。当使用在粗糙材料表面、或垂直表面及顶面时,可使用粘度较高耦合剂(如甘油膏、黄油、润滑脂等)。各种配方耦合剂各地均有售。八、 注意事项1. 试块清洁由于使用随机试块对仪器进行校准时,需涂耦合剂,因此请注意防锈。使用后将随机试块擦干净。气温较高时不要沾上汗液。长期不使用应在随机试块表面涂上少量油脂防锈,当再次使用时,将油脂擦净后,即可进行正常工作。2. 机壳清洁酒精、稀释液等对机壳特别是视窗有腐蚀作用,故清洗时,用少量清水轻轻擦拭即可。3. 探头保护探头表面为丙烯树脂,对粗糙表面重划很敏感,因而在使用中应轻按。测粗糙表面时,尽量减少探头在工作表面划动。被测物表面不应超过60摄氏度,否则探头不能使用。油、灰尘附着会使探头线逐渐老化、断裂,使用后应清除缆线上污垢。拔探头时,应握住插头活动外套沿轴向用力,千万不可旋转探头,否则极易损坏电缆线。
