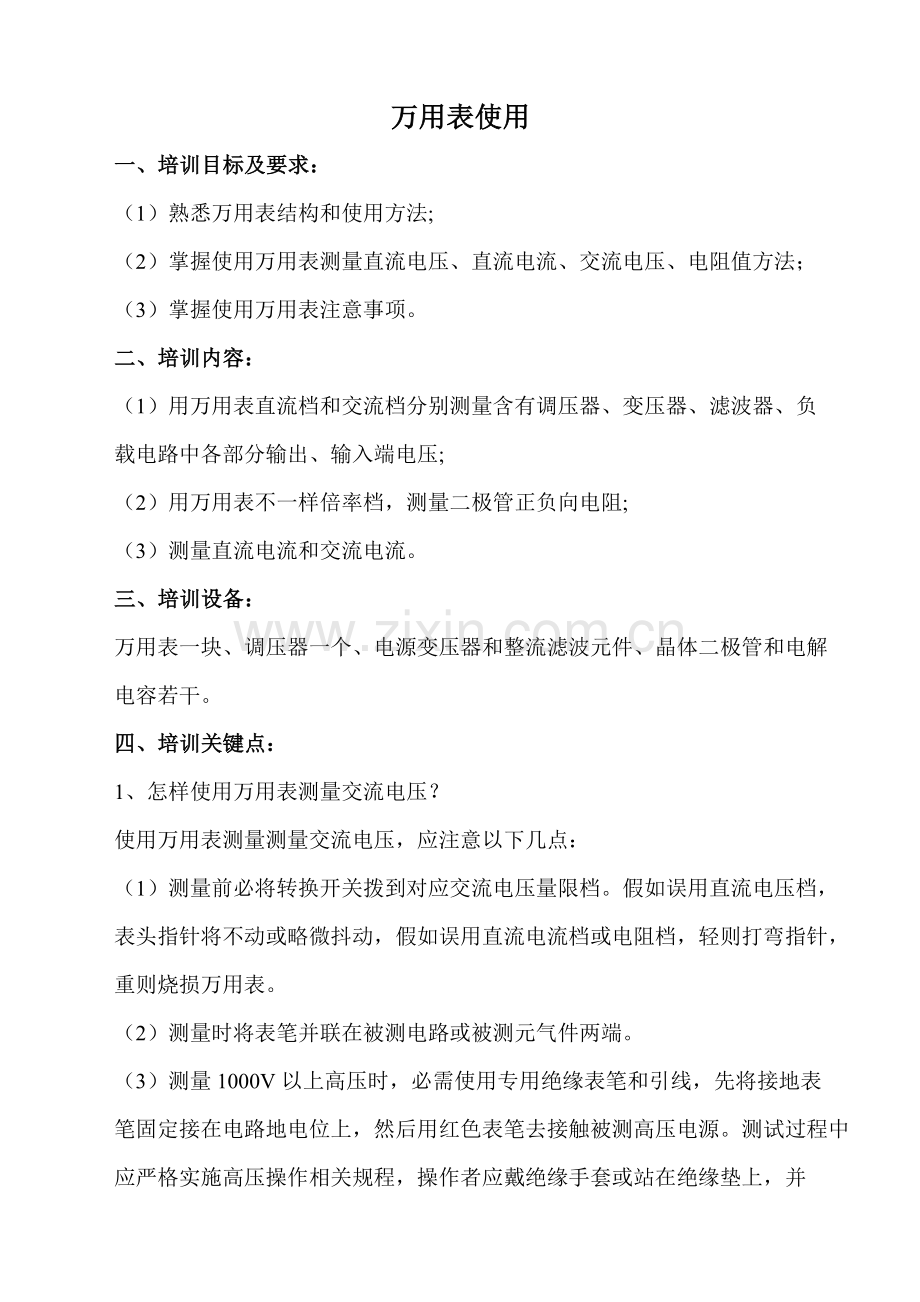

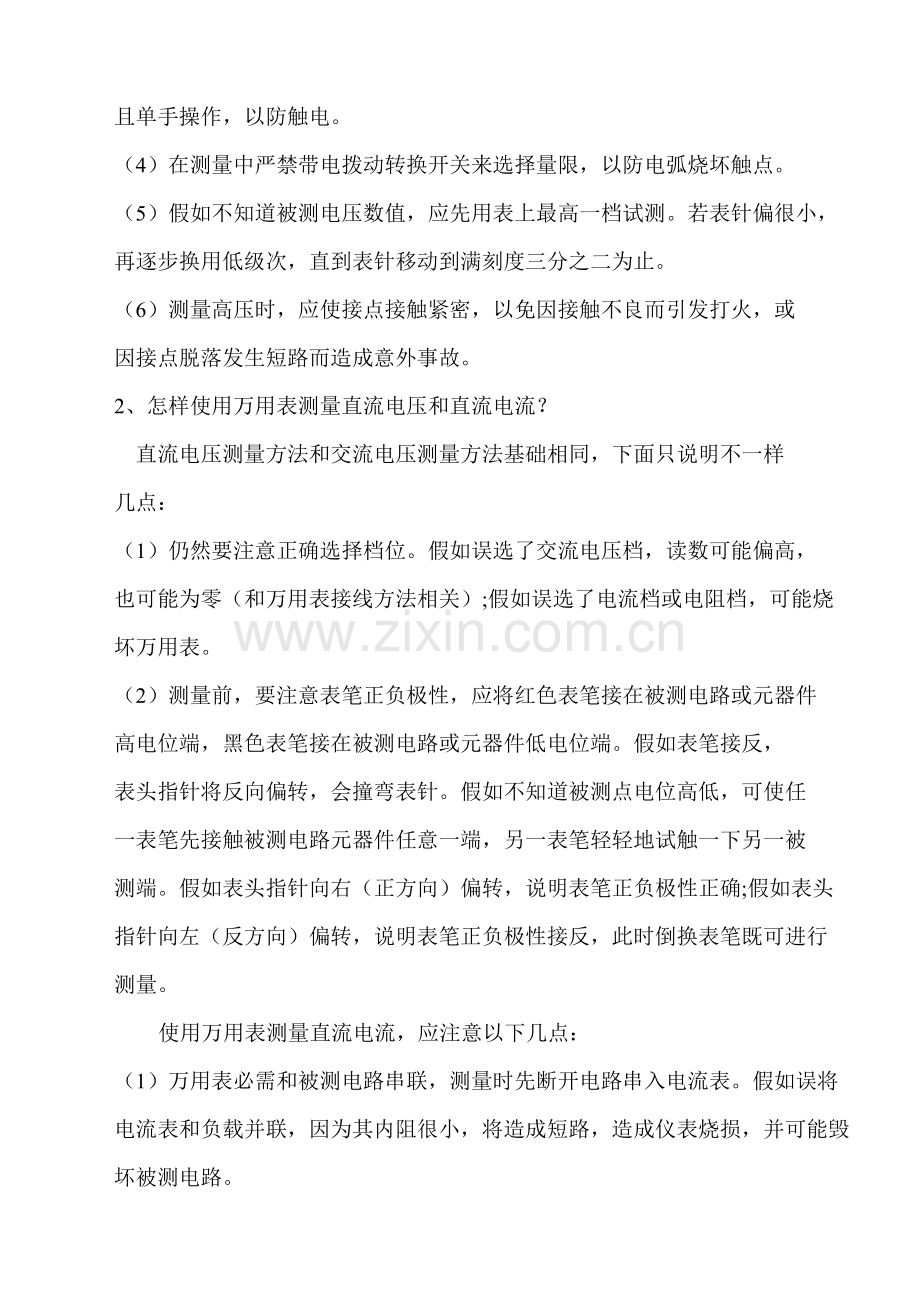

万用表使用一、培训目标及要求：（1）熟悉万用表结构和使用方法;（2）掌握使用万用表测量直流电压、直流电流、交流电压、电阻值方法；（3）掌握使用万用表注意事项。二、培训内容：（1）用万用表直流档和交流档分别测量含有调压器、变压器、滤波器、负载电路中各部分输出、输入端电压;（2）用万用表不一样倍率档，测量二极管正负向电阻;（3）测量直流电流和交流电流。三、培训设备：万用表一块、调压器一个、电源变压器和整流滤波元件、晶体二极管和电解电容若干。四、培训关键点：1、怎样使用万用表测量交流电压？使用万用表测量测量交流电压，应注意以下几点：（1）测量前必将转换开关拨到对应交流电压量限档。假如误用直流电压档，表头指针将不动或略微抖动，假如误用直流电流档或电阻档，轻则打弯指针，重则烧损万用表。（2）测量时将表笔并联在被测电路或被测元气件两端。（3）测量1000V以上高压时，必需使用专用绝缘表笔和引线，先将接地表笔固定接在电路地电位上，然后用红色表笔去接触被测高压电源。测试过程中应严格实施高压操作相关规程，操作者应戴绝缘手套或站在绝缘垫上，并且单手操作，以防触电。（4）在测量中严禁带电拨动转换开关来选择量限，以防电弧烧坏触点。（5）假如不知道被测电压数值，应先用表上最高一档试测。若表针偏很小，再逐步换用低级次，直到表针移动到满刻度三分之二为止。（6）测量高压时，应使接点接触紧密，以免因接触不良而引发打火，或因接点脱落发生短路而造成意外事故。2、怎样使用万用表测量直流电压和直流电流？ 直流电压测量方法和交流电压测量方法基础相同，下面只说明不一样几点：（1）仍然要注意正确选择档位。假如误选了交流电压档，读数可能偏高，也可能为零（和万用表接线方法相关）;假如误选了电流档或电阻档，可能烧坏万用表。（2）测量前，要注意表笔正负极性，应将红色表笔接在被测电路或元器件高电位端，黑色表笔接在被测电路或元器件低电位端。假如表笔接反，表头指针将反向偏转，会撞弯表针。假如不知道被测点电位高低，可使任一表笔先接触被测电路元器件任意一端，另一表笔轻轻地试触一下另一被测端。假如表头指针向右（正方向）偏转，说明表笔正负极性正确;假如表头指针向左（反方向）偏转，说明表笔正负极性接反，此时倒换表笔既可进行测量。使用万用表测量直流电流，应注意以下几点：（1）万用表必需和被测电路串联，测量时先断开电路串入电流表。假如误将电流表和负载并联，因为其内阻很小，将造成短路，造成仪表烧损，并可能毁坏被测电路。（2）测量前，要注意表笔正负极性，既红色表笔接在电路断口高电位端，黑色表笔接在电路断口低电位端。假如事前无法判定电位高低，可参考本问使用万用表测量直流电压第（2）项来处理。（3）在测量过程中严禁带电拨动转换开关选择量限，以免损坏开关触电，同时也能够预防主误拨到过小量限档而撞弯指针或损毁表头。怎样使用万用表测量电阻？使用万用表测量电阻，应注意以下几点：（1）不得在被测电路带电情况下测量其电阻（严禁用万用表直接测量电池电阻）。因为这相当于将被测电阻两端电压引入万用表内部测量线路，会造成产生测量误差;假如引入电压、电流过大，还会损坏电表。（2）测量前，要把两端接线或其它元件接线头用小刀或砂布刮净，使之露出光泽，以免造成读数误差。（3）测量前或每次更换倍率档时，全部应重新调整欧姆零点，亦既将两只表笔短路并同时转动零欧姆调整按钮，使表针回零。（4）测量电阻时，应选择合适倍率档，使指针尽可能靠近标度尺中心。这么能够提升测量数据正确度。因为电阻标度尺刻度是不均匀，越往左端，阻值刻度越是密，读数误差越大，所以要避免测量时指针在左边倍率档。（5）测量中两手不得同时触及被测电阻两端，以免因人体分流作用而引发误差。（6）测量热敏电阻时，因为电流热效应，热敏电阻阻值会发生改变，所以这种测量数据只供参考。（7）测量完成将转换开关置于交流电压最高级。万用表使用及注意事项：使用万用表时应注意以下几点：1、要正确选择被测量对象及其量限档位万用表测量对象多，使用时一定要注意准转换开关测量档位，不然可能损坏仪表，假如不知道被测量对象是交流还是直流，可先用交流档测试。假如不知道被测电压和电流大小范围，则应从大量程试起，然后逐步减小量限，使用万用表测量电压、电流时，应尽可能选择量限使仪表指示值超出所用仪表标尺二分之一（指针式）。测量完成后，应将转换开关置于交流电压最高级或空档上。2、接线要正确 测量电流时，仪表和被测交流电流串联，使被测电流流过万用表;测量电压时，仪表应和被测电压并联，被测电压加在仪表两端。3、操作要正确使用万用表时要胆大心细，使用前做到心中有数，而且注意：、（1）不能在通电情况下选择转换开关;（2）测量直流高压时要有足够绝缘及对应技术方法（比如操作人员穿绝缘靴并站在绝缘台垫上）4、读数要正确万用表标尺有好几条刻度线，不能交直流串用，更不能看错和读错。5、万用表欧姆档正确使用（1）万用表转换开关放置在测量电阻档位上。（2）不能测量带电情况下电阻，要在被测电阻和其它器件隔离开时进行测量，测量时注意不要用两只手同时接触万用表测试棒，不然仪表读数反应是人体电阻并联等效电阻;（3）指针式万用表每更换量限时要进行零欧姆调零，将两根测试棒短接，调整欧姆调整器使指针到零位，然后再开始测量。（4）合适选择欧姆档量限，使读数靠近欧姆档标尺中间位，能够证实，此时指针指示误差最小。另外，应用欧姆档测量晶体管参数时应避免电流过大或电压过高而损坏破坏晶体管，常见R10或R1K档。（5）用完以后，应将转换开关置于交流电压最高级或空档上，以避免下次使用时用欧姆档测电压。万用表一、正确接线测量前应检验表笔位置，红色表笔应接标有“+”接线柱上，黑色表笔应接在标有“”接线柱上。测量直流时，红色表笔接正极，黑色表笔接负极，测量电压时，仪表和被测电路并联；测量电流时，仪表和被测电路串联。二、正确选择挡位它包含测量对象挡位及量程挡位选择，测量前应依据测量对象及其大小，选择对应挡位。各测量挡位标示在万用表面板上，并用一个转换开关进行挡位切换。有万用表采取两个转换开关，一个用来切换测量对象，一个用来切换量程。使用时，应选择测量对象挡，然后选择测量量程挡位。量程选择应使读数在标度尺一定范围之内。如测量电压电流时，针指示在刻度较稀部位。用欧姆挡测量晶体管参数时，应用低电压高倍率挡，即应选择R X 100或及X 1 k挡。不然，将因电流大(如用RXl挡时)或电压过高(如用及X10k挡时)而损坏被测晶体管。三、正确调零在使用万用表之前，注意其指针是否在零位，如不指零应调整零位调整器使之指零，在测量电阻之前，还应进行欧姆调零，欧姆调零时间要短，以降低电池消耗。假如用调零旋钮已无法使指针指零位，说明电池电压太低，应更换电池。四、正确读数在万用表刻度上有很多条标度尺，分别用于不一样测量对象，在测量时，应将万用表放平，在对应标度尺上读取数据。读数时应使视线和指针所在板面相垂直。五、注意事项1严禁带电测量电阻。不然，不仅得不到正确测量结果，还有可能烧坏仪表。2不要在带电情况下切换电压和电流量程，以免损坏转换开关。3测量时不要用手触及表笔金属部分，以确保正确性及人身安全。4万用表内附电池负极和表板上“+”相连，正极和面板上“”相连。所以电流是从“”接线柱流出经外接元件然后回到“+”接线柱。所以，测量半导体正向电阻或电解电容器绝缘电阻时，应注意接线极性。5在使用欧姆挡间歇中，避免两只表笔短接，以免浪费电池。6测量完成，应将测量对象开关和测量量程开关旋至空挡，无空挡时应旋至交流电压最大挡。
