超市综合管理系统综合流程图和数据字典.doc

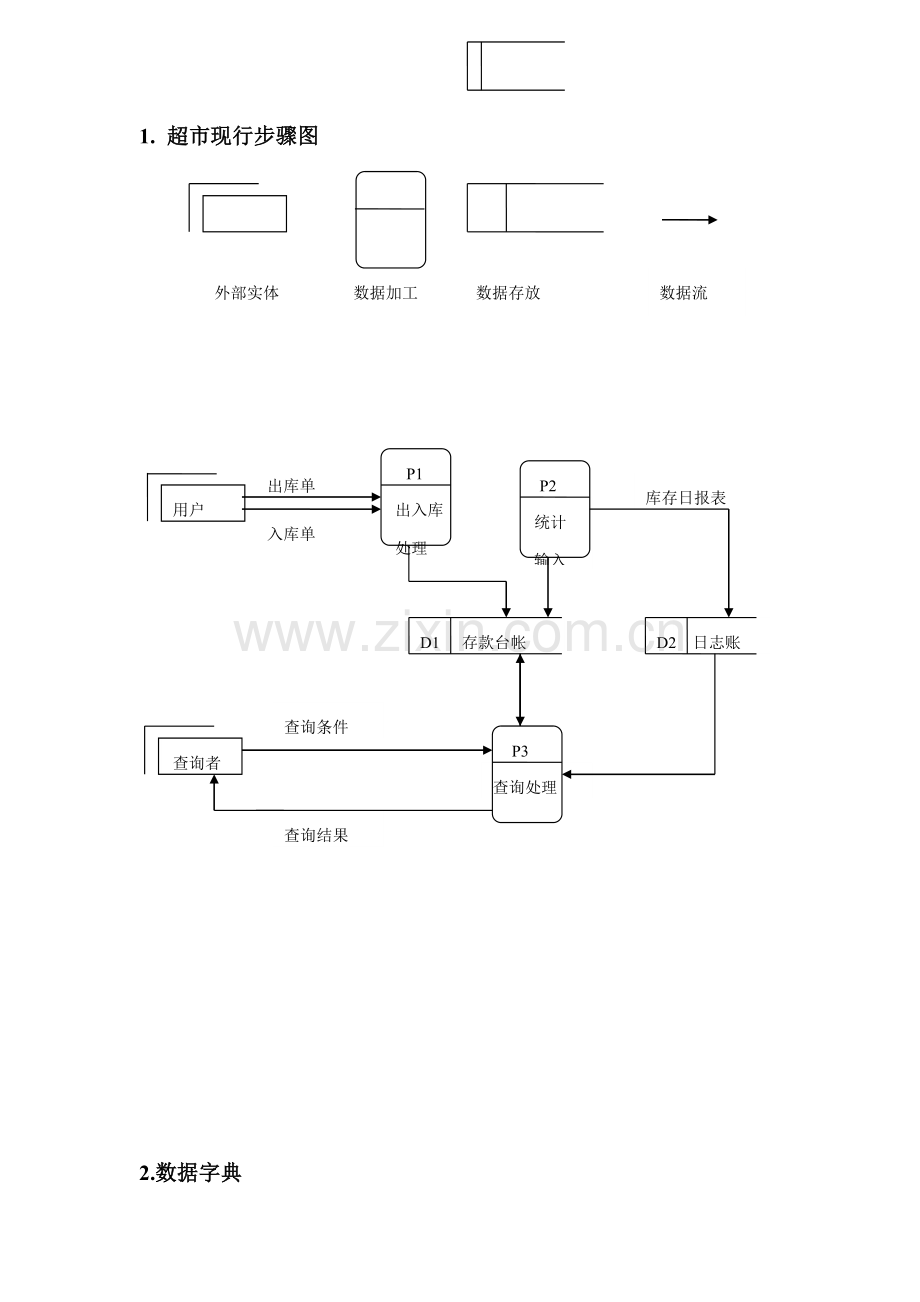

1. 超市现行步骤图
外部实体
数据加工
数据存放
数据流
用户
出库单
入库单
出入库处理
统计输入
库存日报表
日志账
存款台帐
查询者

查询条件

查询结果
查询处理
P1
P2
P3
D1
D2

2.数据字典
数据元素：供货商资料。
组成：{供货商号，拼音编码，简称，名称，地址，电话，传真，电报，联络人，员工，备注。}

数据流名：用户资料。
说明：各大用户资料。
数据流起源：人工输入。
数据流去向：数据库并报表打印。
数据流组成：{用户编号，拼音编码，简称，名称，联络人，地址，邮编，电话，传真，电报，性质，员工，授信额度}
【注：性质：企业类型；员工：本企业和其联络人。】

数据流名：员工信息。
说明：本企业各个员工信息。
数据流起源：人工输入。
数据流去向：数据库并多种报表打印。
数据流组成：{员工号，姓名，性别，出生年月，地址，身份证号，电话，手机，类别，部门，部门主管，备注。}

数据元素：仓库信息。
组成：{仓库号，仓库名，类别，管理员编号，备注。}

数据元素名：采购协议。
说明：用于维护企业和供货商签署采购协议。
组成：{供货商号，货号，进货价，付款方法，账期，签署日期，协议期限，备注。}

数据元素名：销售协议。
说明：用于维护企业和用户签署销售协议。
组成：{用户编号，货号，售价，付款方法，账期，签署日期，协议期限，备注。}

数据元素名：会员资料。
说明：超市会员基础信息。
组成：{会员编号，会员名，会员类别（一般会员、银会员、金会员），地址，电话，入会日期，积分，备注。}

数据元素名：采购订单。
说明：用于录入企业采购订单。
组成：{编号，供货商号，订购日期，有效起日，有效之止日，员工，制单员，税价累计，扣率，税率，不含税价，税额，备注。}

数据元素名：采购订单明细。
说明：用于录入企业进货单。
组成：{编号，订单号，货号，订货数量，进价，税价累计，扣率，税率，不含税价，税额，备注。}

数据元素名：进货单。
说明：用于录入企业进货单。
组成：{编号，供货商号，进货日期，员工，制单员，验收员，税价累计，不含税价，税额，订单号，备注。}

数据元素名：进货单明细。
说明：进货单明细。
组成：{编号，进货单号，货号，进货数量，进价，售价累计，扣率，税率，不含税价，税额，仓库号，货物数量，备注。}

数据元素名：销售订单。
说明：用于录入企业销售订单。
组成：{编号，用户编号，销售日期，有效起日，有效止日，员工，制单员，税价累计，不含税价，税额，订单号，备注。}

数据元素名：销售明细。
说明：销售单从表。
组成：{编号，销售单号，货号，销售数量，销售价，税价累计，扣率，税率，不含税价，税额，仓库号，备注。}

数据元素名：销售退货单。
说明：用于录入企业销售退货单。
组成：{编号，销售单号，货号，退货数量，销售价，税价累计，扣率，税率，不含税价，税额，仓库号，备注。}

数据元素名：零售收款。
说明：用于门市面收款管理。
组成：{货号，品名，单价，数量，金额，总计。}

数据元素名：零售历史。
说明：班次结账管理。
组成：{编号，员工号，姓名，班次，日期，收款时起，收款时止，收款机号，货号，销售数量，应收金额，实收金额，库存单价，备注。}

数据元素名：付款单。
说明：用于录入企业支付货款凭证和销售应付款。
组成：{编号，发票号，填票日期，进货单号，货号，供货商号，数量，进货单价，金额，付款日期，具体说明，进货日期，状态，减预付，备注。}
【注：状态：说明此款项付否。】

数据元素名：收款单。
说明：用于录入企业收回货款凭证和销售应收款。
组成：{编号，发票号，填票日期，销售单号，货号，用户编号，数量，销售价，金额，收款日期，具体说明，销售日期，状态，减预收，备注。}

顶层数据流图：
查询结果
超市管理系统
超市人员
查询和处理
目前日期
购置
系统时间按
用户

第0层数据流图：统计表
超市情况
用户情况
购置
超市管理要求
有效查询要求
查询要求
处理要求
检验有效性
超市管理要求
处理查询
无效输入

第1层数据流图
用户单
修改单
销售单
采购单
目前日期
超市管理要求
超 市 数 据 库
采购信息入库
销售信息入库
商品信息录入、修改
用户信息录入、修改
要求类型处理

如有不妥之处，请老师指正。谢谢！
