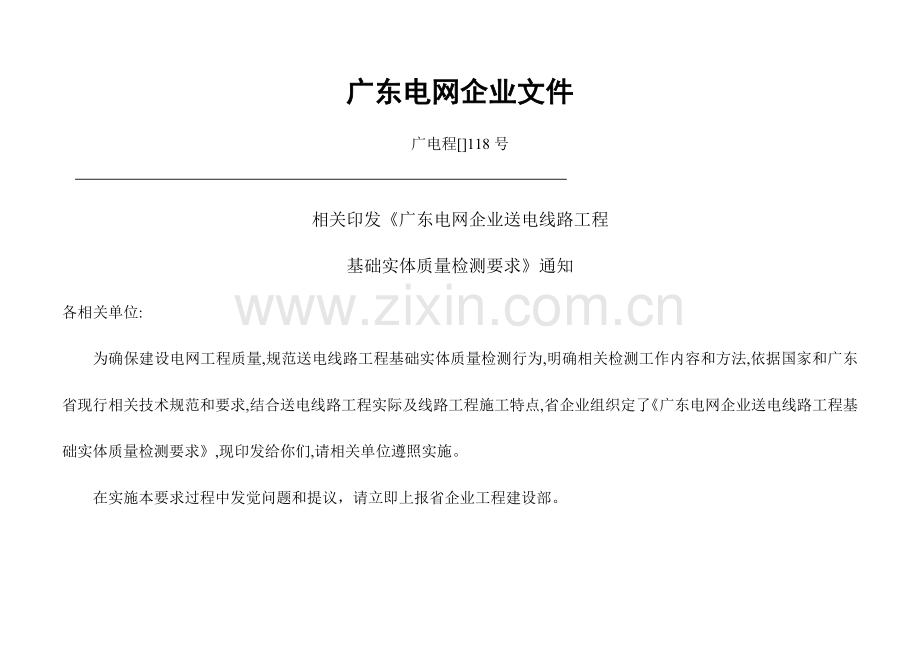

广东电网企业文件
广电程[]118号

相关印发《广东电网企业送电线路工程
基础实体质量检测要求》通知
各相关单位:
为确保建设电网工程质量,规范送电线路工程基础实体质量检测行为,明确相关检测工作内容和方法,依据国家和广东省现行相关技术规范和要求,结合送电线路工程实际及线路工程施工特点,省企业组织定了《广东电网企业送电线路工程基础实体质量检测要求》,现印发给你们,请相关单位遵照实施。
在实施本要求过程中发觉问题和提议，请立即上报省企业工程建设部。

附件：广东电网企业送电线路工程基础实体质量检测要求

二零零六年六月二十一日

专题词：线路 工程 质量 要求
广东电网企业办公室 6月21日印发

附件：
广东电网企业送电线路工程基础实体质量检测要求
（试 行）
第一章 总则
第一条 为确保建设工程质量，规范送电线路基础实体工程质量检测行为，明确相关检测工作内容和方法，依据国家、省现行技术规范、规程及要求，结合送电线路工程实际及线路工程施工特点，制订本要求。
第二条 本要求适适用于广东电网企业110KV~500KV送电线路工程基
础实体质量检测。其它电压等级送电线路工程基础实体质量检测可参考本要求实施。
第三条 基础实体检测除实施本要求外，尚应遵照现行国家和地
区相关施工质量验收标准，其原材料、混凝土试件等还应遵照相关规范、标准要求进行检验。
第二章 通常要求
第四条 基础实体检测范围以下：
1、 刚性基础，板式基础，桩基础承台、连梁，及桩基础桩身和掏挖基础以外其它基础；
2、 桩基础桩身检测（含掏挖基础）继续实施广电程部[]80号文相关印发《广电集团送电线路工程桩基质量检测要求》通知。
第五条 本要求所指检测数量，按同一施工单位、同一标段、同一生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基础一致且龄期相近同类结构或构件作为一个计算单位计算。
第六条 设计单位应在施工图中明确：
1 、 对检测有特殊要求基础
2、 一级杆塔结构（指尤其关键跨越杆塔和安全有特定要求杆塔结构）基础.
第七条 建设单位(监理单位)在组织施工图纸交底时，应和设计、施工和检测单位依据本要求，共同制订合理可行检测方案，并报电力工程质量监督机构。
第八条 受检基础确定标准以下：
1、 选择对施工质量有怀疑基础；
2、 选择设计方面认为关键基础；
3、 同批量基础宜随机分布；
4、 当采取两种或两种以上检测方法进行成基础实体检测时，应依据
一个试验方法检测结果选择较差基础。
第九条 检测时间确实定，以混凝土龄期达成检测方法要求、隐蔽工
程验收之前为准。
第三章 检测前准备工作
第十条 建设（监理）单位应向检测单位提供下列资料：
1． 工程名称及设计、施工、监理和建设单位名称；
2． 基础名称、外形尺寸、数量；
3． 设计采取混凝土强度等级；
4． 成型日期，原材料（水泥品种、粗骨料粒径等）和混凝土试块抗压
强度试验汇报；
5． 基础质量情况和施工中存在问题统计；
6． 必需设计图纸和施工统计。
7． 其它相关资料。
第十一条 凡用于基础实体质量检测仪器设备性能应符合相关检测方
法要求，并应按相关要求进行计量检定，检定合格后方可使用；检测人员应持证上岗。
第十二条 基础实体开始试验时间宜满足规范要求要求，未满足规范规
定要求但委托方要求提前进行试验，而且在施工过程中采取了对应技术方法，应在检测汇报中注明。
第十三条 施工单位应按相关规范、规程和检测要求，做好受检基础实
体处理和场地、道路、供电供水等准备工作，建设单位负责协调。
第四章 检测方法
第十四条 回弹法
实施《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-）
《混凝土结构工程施工质量验收规范》（GB50204-）
《建筑工程施工质量验收统一标准》（GB50300-）
试验目标：对结构中混凝土实际强度有检测要求时，利用回弹仪检测一般混凝土结构构件抗压强度，所得检测结果可作为判定混凝土质量情况依据。
第十五条 超声回弹综正当
实施《超声回弹综正当检测混凝土强度技术规程》（CECS02:88）
《混凝土结构工程施工质量验收规范》（GB50204-）
《建筑工程施工质量验收统一标准》（GB50300-）
试验目标：应用两种或两种以上单一无损检测方法（力学、物理）
，取得多个参量，从不一样角度综合评价混凝土强度，作为判定混凝土质量情况依据。
第十六条 钻心法
实施《钻心法检测混凝土强度技术规程》（CECS03:88）
《混凝土结构工程施工质量验收规范》（GB50204-）
《建筑工程施工质量验收统一标准》（GB50300-）
试验目标：在结构构件上钻取芯样，经过芯样抗压强度直接推定结构构
件强度或缺点，直观、正确地判定混凝土质量情况。
第十七条 拔出法
实施《后装拔出法检测混凝土强度技术规程》（CECS69:94）
《混凝土结构工程施工质量验收规范》（GB50204-）
《建筑工程施工质量验收统一标准》（GB50300-）
试验目标：混凝土硬化后，在现场混凝土结构上后装锚固件，按不一样目标检测现场混凝土结构构件地混凝土强度。
第十八条 超声法
实施《超声法检测混凝土缺点技术规程》（CECS21:）
《混凝土结构工程施工质量验收规范》（GB50204-）
《建筑工程施工质量验收统一标准》（GB50300-）
试验目标：经过检测判别出多种缺点种类和判别出缺点程度，从而检测出混凝土有没有严重缺点。
第十九条 钢筋保护层厚度检验
实施《混凝土结构工程质量验收规范》（GB50204-）
《建筑工程施工质量验收统一标准》（GB50300-）
试验目标：采取非破损方法测定钢筋混凝土构件保护层厚度及钢筋位置。
第五章 检测方法确实定
第二十条 基础混凝土强度等级抽检数量应按以下标准选择。
按单个基础总数5％进行，且不应少于3件
第二十一条 基础混凝土缺点抽检数量应按以下标准选择。
按单个基础总数10％进行，且不应少于3件
第二十二条 基础混凝土保护层厚度及钢筋扫描抽检数量应按以下标准选择。
按单个基础总数2％进行，且不应少于5件
第二十三条 基础实体质量检测可依据检测目标、现场实际情况，合理选择一个或多个检测方法。检测方法应优先选择非破损检测方法，当非破损检测方法不能实施时，才考虑采取半破损检测方法，以确保建设工程质量。
第二十四条 当采取半破损方法检测时，检测及恢复方案应经设计单位确定，由施工单位按要求进行恢复工作。

第六章 验证检测和扩大检测
第二十五条 对采取非破损方法检测基础实体质量情况检测结果由争议时，可采取半破损检测方法进行校核，检测结果以半破损检测结果为准。
第二十六条 当基础混凝土质量未达成设计及规范要求时，不得仅对不合格基础进行处理即给予验收经过，应分析原因并按未达成设计及规范要求基础数量加倍扩大抽检。依据全部检测结果，由建设单位（监理单位）会同勘查设计、检测单位、施工单位共同研究确定处理方案或深入检测方法和数量，并报质量监督机构立案。扩大抽检应采取原抽检用检测方法或正确度更高检测方法。
第二十七条 对基础实体检测汇报有异议时，可向更权威质量检测机构申请验证检测。
第七章 检测汇报
第二十八条 对基础实体工程质量检测单位所提供检测汇报，内容应包含：
1、 工程概况、工程名称、工程地点、和试验日期等；
2、 试验目标；
3、 检测仪器设备、测试方法；
4、 相关检测数据、表格、曲线及图片；
5、 试验异常情况说明；
6、 检测结果及结论；
7、 检测、编写、校核、审核、同意人员署名，加盖检测汇报专
用章和计量认证章（CMA）；
8、 检测汇报应符合有要求要求。
第八章 附则
第二十九条 本要求中引述相关规范标准假如有修订，应实施新相关规范标准。
第三十条 基础实体检测程序按附录A实施。
第三十一条 检测费用按附录B实施。
第三十二条 本要求由广东电网企业工程建设部负责解释。
第三十三条 要要求自公布之日起实施。
附录：
附录A 基础实体检测序
附录B 110kv-500kv送电线路工程基础实体检测综合单价表
附录A基础实体检测程序时
附录B
110千伏－500千伏送电线路工程基础实体检测综合单价表
项目
回弹（件） （每件按10个测区）
超声波测缺点（m2）
钢筋扫描 （件）
超声回弹综正当（件） （每件按10个测区）
钻芯
拔出（件）
芯样 （个）
加工 （组）
计价依据
计价格{} 10号
计价格{} 10号
粤价函{} 428号
计价格{} 10号
粤价函{} 428号
粤价函{} 428号
粤价函{} 428号
单元:元
1200

600

1000
300
3600

一、 送电线路工程基础实体检测费用标准摘自国家纪委、建设部计价格[]10号文工程勘查设计收费标准(修订本)、广东省物价局粤价函[]428号,实体检测项目综合单价含:
1、检测技术工作费；
2、综合考虑110千伏500千伏送电线路工程各类地形原因；
3、各类设备台班使用费及往返车辆费用。
二、 使用说明：
1、编制110千伏－500千伏送电线路工程概算时，按送电线路工程基础实体检测要求，检测方案应优先选择非破损检测方法（指回弹、超声波测缺点、钢筋扫描三项）及线路基础总数抽检百分比量，乘以检测项目标综合单价，在其它费用单列该实体检测费用。
2、经非破损方法检测合格，其检测费由建设单位支付检测单位。
3、经非破损方法检测不合格，对不合格结构检测费用及扩大检测发生费用由施工单位支付检测单位。
4、当结构不宜使用非破损检测而采取半破损检测时，其检测费用对应套用半破损检测综合担架；当采取半破损检测且检测结果为合格时，其检测费用由委托方支付检测单位；当采取半破损检测且检测结果为不合格时，其检测项目费用由施工单位支付检测单位。

三、 编制概算案例：对某工程仅做非破损检测项目标费用计算

　　　　　序号

线路等级KV
线路长度
塔基数量
基础数量
回弹数量
超声数量
钢筋扫描
总费用元
每公里费用元
1200元/件
元/件
600元/件
百分比
标准
费用
百分比
标准
费用
百分比
标准
费用
1
110
9.5km
35
140
5%
7
8400
10%
14
28000
2%
5
3000
39400
4147.37
2
220
41km
120
480
5%
24
28800
10%
48
96000
2%
10
6000
130800
3190.24
3
500
57km
137
548
5%
28
33600
10%
55
110000
2%
11
6600
150200
2635.09

广东省广电集团部门文件

广电程[]80号

相关印发《广电集团送电线路工程桩基
质量检测要求》通知

各直属供电分企业、设计院、各监理单位、相关施工单位、广东省电力岩土检测站：
依据集团企业送电线路工程实际及其桩基质量检验实际需要，《广电集团送电线路工程桩基质量要求》已由广电集团公程部组织编写并经组织相关单位和广东省桩基检测教授徐天平同志等讨论审查经过，现发给你们，请遵照实施。
本标准在实际实施过程中如发觉问题和意见，请函告集团企业工程部。 广电集团送电线路工程桩基质量检测要求
（试行）

第一章 总则
第一条 为确保建设工程质量，规范送电线路桩基工程质量检测行为，明确相关检测工作内容和方法，依据国家、省现行技术规范、规程及要求，
