电参数动态平衡测试仪操作手册样本.doc

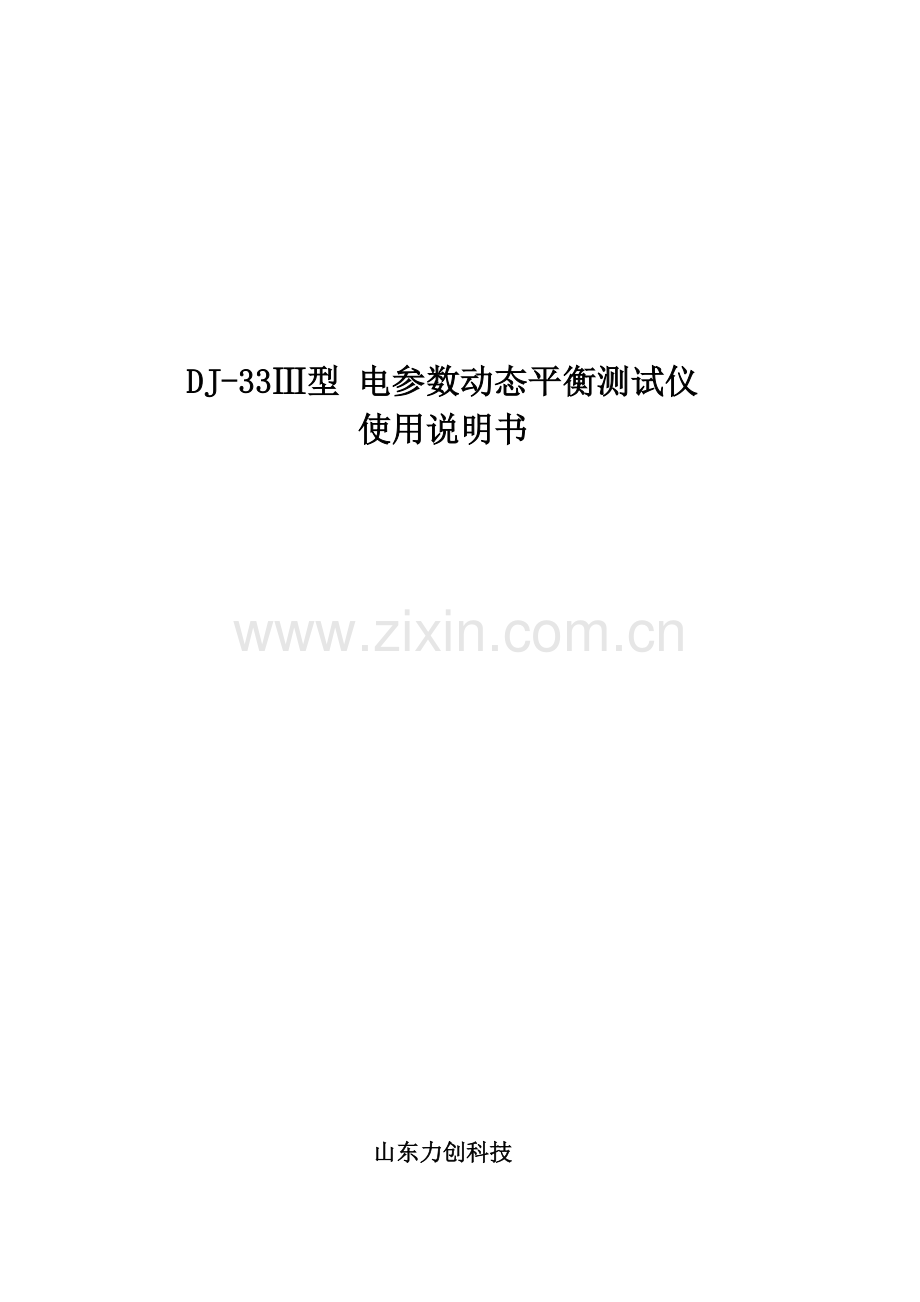

DJ-33型 电参数动态平衡测试仪使用说明书山东力创科技1、功效和特点概述l 电参数动态测试仪是一个体积小、结构紧凑、低功耗，便携式适合于测量油田抽油机性能测量仪器。l 该仪器采取电磁隔离和光电隔离技术，电压输入、电流输入及输出三方相互隔离。l 电参数动态测试仪能在线（设备不停电）测量线路电参数。l 该仪器测量范围宽，能应用于不一样线路，该仪器能够测量三相三线制及三相四线制电参数。l 该仪器能测量线路线（相）电压、电流，功率因数、无功功率、有功功率、有功电量，无功电量。l 测量时无须外挂电源，开机后能够依据汉字提醒进行操作，简单方便。l 该仪器带有RS232通讯接口，和上位机接口方便，测量数据能够经过上位机处理后输出，亦能够用微打输出，打印机为嵌入面板式微型打印机。l 该仪器测量范围宽，含有自动切换量程功效，这是该仪器特有功效，并在测量范围内确保测量精度。l 数据存放功效，该仪器能够存放30口抽油机电参数，当仪器掉电后数据不丢失。l 在测量中，所测量电参数值能够在液晶屏上进行动态显示。l 能够采集抽油机一个冲程瞬时有功功率值，并依据有功功率值进行功率-时间曲线显示。亦可经过串口将所采集有功功率值上传给计算机，在上位机上进行曲线显示。l 能够分析一个冲程内上冲程功率最大、小值和下冲程内功率最大、小值，便显示其值，计算上下冲程内功率最大值比值。l 能够计算一个冲程内负有功总量和正有功总量比值，从而能够知道现在油井配重是否合理，此方法为利用有功功率法来判定油井配重是否合理。l 能够采集上下冲程电流，分析上下冲程最大值和最小值，计算上下冲程电流最大值之比，次方法为传统电流法来判定抽油机是否平衡，也就是常说电流法。l 注：怎样看待抽油机是否平衡？现在在抽油机管理中通常见于判定平衡是否一个标准是平衡率，就是抽油机上行最大电流和下行最大电流之比，认为此值在0.8-1.2之间抽油机就是平衡。实际上，电流平衡不能确保抽油机一定平衡，电流不平衡抽油机也有可能是平衡。因为电机和变压器不一样，它空载时电流就达额定电流3040%，在负载开始增加时，电流改变并不大，而是功率因数在改变，所以对于大马拉小车抽油机（油田抽油机上这种情况很普遍）就算是不平衡从电流上也看不出来。其次是电流分不出正负，发电和用电全部产生电流，部分严重不平衡井在发电时产生一个很大电流峰，但从电流上看还相当平衡。所以说电流假如不平衡，抽油机肯定不平衡，电流平衡了抽油机也不一定平衡。要想真正看出抽油机平衡情况，只有查看电功率曲线，分析功率曲线改变趋势和负功在整个做功过程中所占得百分比，才能够真正分析出抽油机平衡情况。2、技术性能2.1测量参数三相线（相）电压、相电流、功率因数，有功功率，无功功率，电量。2.2测量范围线电压：501200V2500V电流：0100A/200A功率：取决于电压、电流二者结合，功率最高可达655Kw。测量精度：（常温下，工频50Hz5）CMC（计量许可证）精度等级1.5级，实际测量精度以下：电压误差：0.5%标准值电流误差：0.5%标准值功 率：1.0%读数值 电 量：1.0%读数值角 差:1.03、操作说明3.1操作面板充电通讯AC220V电参数动态平衡测试仪复位确定LCD显示器打印机山东力创科技电源F1F2背光开光TEL:电源功图采集3.2操作菜单提醒XX年XX月XX日XX时XX分XX秒DJ-33型电参数动态平衡测试仪力创科技测 量通 讯 数 据 查 询（曲线）数 据 打 印时 间 校 准电 池 电 量请输入井号：XXXXABCDEFGHIJKLMNOPQRSTUVWXYZ-#$请输入数据存放间隔：01秒（一） （二）（三）（四）请输入测量时间： 0 0时0 3分请选择测量线制： 三相三线制 三相四线制（五）（六）请 选 择 该 井 冲 程 大 约 时 间：时间约：0115秒 时间约：1520秒时间约：2030秒时间约：3040秒时间约：4080秒XX时XX分XX秒 功率因数=+0.000Ua=0000.0伏Ia=0000.0安Ub=0000.0伏Ib=0000.0安Uc=0000.0伏Ic=0000.0安P=+000.00千瓦Q=000.00千乏有功电量 Ap=+0.0000 度无功电量 Aq= 0.0000 度（七）（八）测量结束请确定数据存放序号（00-29）：0 0确定是否打印？是？否？（九） （十）请选择查询参数：电参数平均值示 功 图请输入查询数据序号：（00-29）：0 0（十一）（十二）Pmin：+000.00KWPmax：+000.00KWP-：P+=XX.XX井号：XXXXXXXXT=XX.XS时间：XX年XX月XX日XX时井号：XXXXXXXX=+0.000开始：XX年XX月XX日XX时XX分XX秒总测量时间：XX时XX分Ua=0000.0伏Ia=000.0安Ub=0000.0伏Ib=000.0安Uc=0000.0伏Ic=000.0安P=+000.00千瓦Q=000.00千乏Ap=+0.0000度Aq=0.0000度（十三）（十四）电池电量（0-99）：98请按确定键返回年 月 日 时 分 秒（十五）（十六）井号：XXXXXXX开始时间：XX年XX月XX日XX时XX分XX秒结束时间：XX年XX月XX日XX时XX分XX秒上冲程电流最大值：XXX.XX安上冲程电流最小值：XXX.XX安下冲程电流最大值：XXX.XX安下冲程电流最小值：XXX.XX安 井号：XXXXX R=XX.XX时间：XX年XX月XX日XX时 （十七） （十八）上冲程功率最大值：XXX.XX安上冲程功率最小值：XXX.XX安下冲程功率最大值：XXX.XX安下冲程功率最小值：XXX.XX安 井号：XXXXX R=XX.XX时间：XX年XX月XX日XX时（十九） 3.3操作步骤3.3.1测量（必需戴高压绝缘手套，箱体上地线应接地！）l 电压测试夹及电流互感器使用将钳形电流表互感器按A、B、C三相次序夹在被测线上，此时，注意电流流向，电流互感器上标有（A+、A-）、（B+、B-）、（C+、C-），其中A、B、C表示相序，+、-表示电流流入方向，即电流从+端流入由负端流出。电压测试夹请按和电流线相同相序接入（注意电压测试线有四根，其中黄、绿、红为测量线路A、B、C相，而黑线为中性线）当测量线路为三相三线制电路时，能够将黑色中性线拔下或不接，只需接入A、B、C相即可。 (注意:钳形电流互感器A,B,C一定要和电压线A,B,C相序一致)l 操作步骤当完成（1）后，按下电源开关，此时，LCD（液晶显示器）上出现菜单1，根据提醒按下确定键即可进入下一个菜单2，此时默认值为“测量”，只需按确定键即可进入菜单3-6。输入井号菜单要注意，具体操作过程见（3）。如要终止测量，只要按“确定键”，仪器就会提醒存放测量数据，存放完成后，LCD显示“测量终止，需要打印吗？”用户能够依据需要来进行是否打印选择。一样当测量时间到时,出现相同提醒,可依据需要进行选择。l 井号输入方法:被测量油井井号为18位由数字、汉语拼音字母及特殊字符组成字符串，其具体输入方法以下：当操作进入菜单3以后，移动左右键来左右移动光标，当需要上下移动时按下降键能够进行上下移动，当光标移动到某一字符位置时，能够经过F1键来进行选中此字符，当该字符输入有误时，能够经过F2键进行删除。当井号输入完成后，就能够按确定键进入下一个操作界面。注意，井号最低位1位，假如不输入井号就不能进入到下一个画面。l 测量线制选择本仪器能够测量单相、三相三线制及三相四线制线路电参数，当操作菜单进行到线制选择时，能够移动上下键进行线制选择，当光标移动到合适位置后，用确定键进行选中即可。l 被测井冲程时间选择假如在测试过程中需要进行测量该井功图，则在进入该画面（七）时，需要选择该井一次冲程大约时间，该画面只是给系统提供一个大约冲程时间，在测量结束后，进行查询曲线时，系统会提供一正确冲程时间。l 各显示数据代表含义及显示内容进入测量开始画面后，就能够看见屏幕上显示实时数据，其中画面八为电压、电流及功率因数瞬时值，其中Ua、Ub、Uc分别为A、B、C三相电压，Ia、Ib、Ic分别为三相电流。P为有功功率，Q为无功功率，Ap为有功电量，Aq为无功电量。图十四中显示曲线为功率时间曲线，其中Pmin为一个冲程内功率最小值，Pmax为功率最大值，T为此次油井冲程周期，P-：P+为此次油井冲程周期内所做负功于所做正功比值。图十八为油井一个冲程内上冲程电流最值和下冲程内电流最值，其中R为上冲程电流最大值和下冲程电流最大值比值，该比值能够反应一定抽油机平衡情况，通常情况下此值在0.8-1.2即可认为抽油机是平衡，但电流法往往不能正确反应抽油机平衡状态。图十九为油井一个冲程内上冲程功率最值和下冲程内功率最值，其中R为上冲程功率最大值和下冲程功率最大值比值，通常情况下此值在0.8-1.2即可认为抽油机是平衡，功率法能够较为正确反应抽油机平衡状态。假如采取电流法和功率法相结合，就能够正确反应出抽油机平衡状态。l 示功图数据采集进入测量画面后，假如需要采集示功图，等到抽油机“驴头”升到最高点时，按下面板上功效键F1，就会看到画面上有一五角形在闪烁，同时能够看见面板右侧“功图采集”指示灯闪烁，说明数据在采集功图，采集示功图时侯，显示画面将不刷新，不过其瞬时值采集过程仍然在进行，当一个冲程采集完成后，即下一个最高点到来后，再按一下功效键F2，就会看到五角形消失，同时“功图采集”指示灯将熄灭，说明一个采集过程完成，显示画面继续刷新。假如需要查看示功图，能够在测量完成从数据查询里去查看或是按复位键退出或按确定键终止测量，到第二屏显示画面数据查询中去查看示功图。l 打印输出内容意义打印输出内容为所在测量时间段内各测量数据平均值，其中包含有功电量、无功电量、有功功率、无功功率、各相平均电压、各相平均电流和功率因数平均值，其中为平均功率因数。3.3.2 数据查询本仪器将测量所得数据根据一定要求进行线性变换及数学模型处理，形成无功功率、视在功率、累计电量、功率因数，只要从其它任一画面上选择“复位”按键，返回主菜单1，选择“数据查询”后，能够依据提醒进行电参数平均值查询，或是进行示功图查询。当查询电参数时，将出现电压、电流、功率、电量、功率因数画面，具体见画面13。假如查询示功图时将出现图14所表示。当需要返回或要切换到其它功效时，按面板“复位”键。3.3.3打印经过处理后数据保留在外部数据存放器中，当用户需要打印时候，打开电源，只要进入主菜单2，再用光标键选择“打印”项即可进入，假如直接按答应键就可将所测量数据电压、电流、功率、电量等平均值打印输出，选择“确定”后，即可看到LCD显示“正在打印”，一会后，打印机就会将所测电参数值打印输出。3.3.4系统校时本仪器所依据时间均取自仪器本身系统时钟。因为一些原因可能出现时钟偏差现象。为了正确测量及统计数据，需要校正系统时间。只要从其它任一画面上选择“复位”按键，返回主画面1，选择“校正系统时间”项即可进入菜单15 ，经过按面板上左右方向键，选择对应位，按上下方向键进行目前位时间修正，修改完成，按确定键即操作完成，并返回菜单1。3.3.5电池充电本仪器充电时只需要插上充电电源插头,就会看见面板上充电指示灯亮,在主画面下，能够看到目前电池电量，也能够经过电池电量来进行查询目前电池容量，见图16。当电池电量不足时，请立即充电，以免将电池过分放电，从而降低电池使用寿命，当电池电量降低时，就会看到第一屏显示画面中电量指示会降低，当电量降低直至电池电量不足时，主画面1上电量指示会变空而且会不停闪烁，提醒系统需要充电了。通常情况下从电量不足到充满大约需要12个小时左右。注意，电池电量千万不能放空，不仅给下一次冲电带来麻烦，而且也会影响电池使用寿命。3.3.6通讯开机后，根据显示提醒进行操作，当操作到通讯位置后，按下确定键，此时测试仪工作在查询状态，当接收到上位机发送呼叫信号以后，然后把对应测量数据发送给上位机，当通讯完成后，然后重新回到菜单1界面，经过该通讯接口，能够将被测量油井数据上传到PC机。具体上位机程序，能够用本仪器所带软盘进行安装，上位机操作步骤能够根据上位机提醒来进行操作。3.3.7安装纸卷此部分应仔细阅读，在更换打印纸或色带时应仔细，不要扯坏打印机通讯线！3.3.7.1更换打印纸l 取下打印机前盖板，从仪器面板上取下整个打印机：用手捏住打印机机架两侧弹性卡条，将整个打印机从仪器面板上轻轻取下。注意：在取下打印机之前，一定要确定已关断打印机电源！l 从打印机上取下纸卷轴：只要稍用力捏伸缩纸轴两端即可轻松取下纸轴，假如打印机上已经有纸卷，可跳过这步，到第五步。l 将新纸卷套在纸卷轴上，稍用力捏伸纸卷轴两端，将纸轴放入打印机导槽内，松开手指，确定纸卷轴已安装牢靠，不会掉出。l 将纸端剪齐。l 安装打印纸取下面板，从打印机头上取下色带（色带取法见（3.3.7.2更换色带），然后根据（3.3.7.1更换打印纸）中步骤步进行操作，这时用手将纸头送入机头下面入纸口处，用手将纸塞紧，然后拿好打印机，有纸卷一側朝着操作者，然后用手轻轻拨动右下脚位置黑色小圆柱形滚轴，拨动方向朝着操作者怀里。当打印纸露出一定长度后，即可停止操作，然后在将色带、面板安装到原来位置即可。l 将整个打印机装回到仪器面板上。3.3.7.2更换色带色带在打印机出厂时已经装好，但经过一段时间使用后，需要更换色带盒。能够按下面步骤更换色带盒。更换色带操作步骤以下：l 取下打印机前盖板。l 从打印机头上轻轻取下旧色带盒。注意:请先抬起色带盒左端，然后再抬起色带盒右端，取下色带盒（注：色带盒旋钮一端为右端）。l 换新色带盒。首先酱色带盒右端轻轻放在机头右端齿轮轴上，左端稍微抬起，不要放下。这时如发觉色带盒右端未落到底，请用手指按住色带盒上按钮，按键头方向稍微转动一下，直到色带盒右端落到底后再放下色带盒左端。请检验色带是否拉直，如未拉直，或色带还露在色带盒外面，可再旋动色带盒上旋钮，直到把色带拉入色带盒内并拉直为止。当没有纸在机头里时，更换色带愈加轻易。l 装上打印机前盖板，先将前盖板上部挂在机架上，注意对准指示灯和按键，再稍用力向机架方向按前盖板下部，将前盖板扣在机架上。注意当打印机打印不清楚时，请立即更换色带。4、仪器维护除人为原因破坏仪器，不能正常使用以外，产品无偿保修十二个月。4.1常规维护常常保持仪器清洁、干燥、通风、向上、请勿重压、震荡。用户勿随意拆卸仪器，以免损坏内部元件或接口。4.2很规故障及处理方法当仪器出现很规故障（如：运行不正常，测量精度降低等）时，请立即和专门维修维护人员或厂家联络处理。
