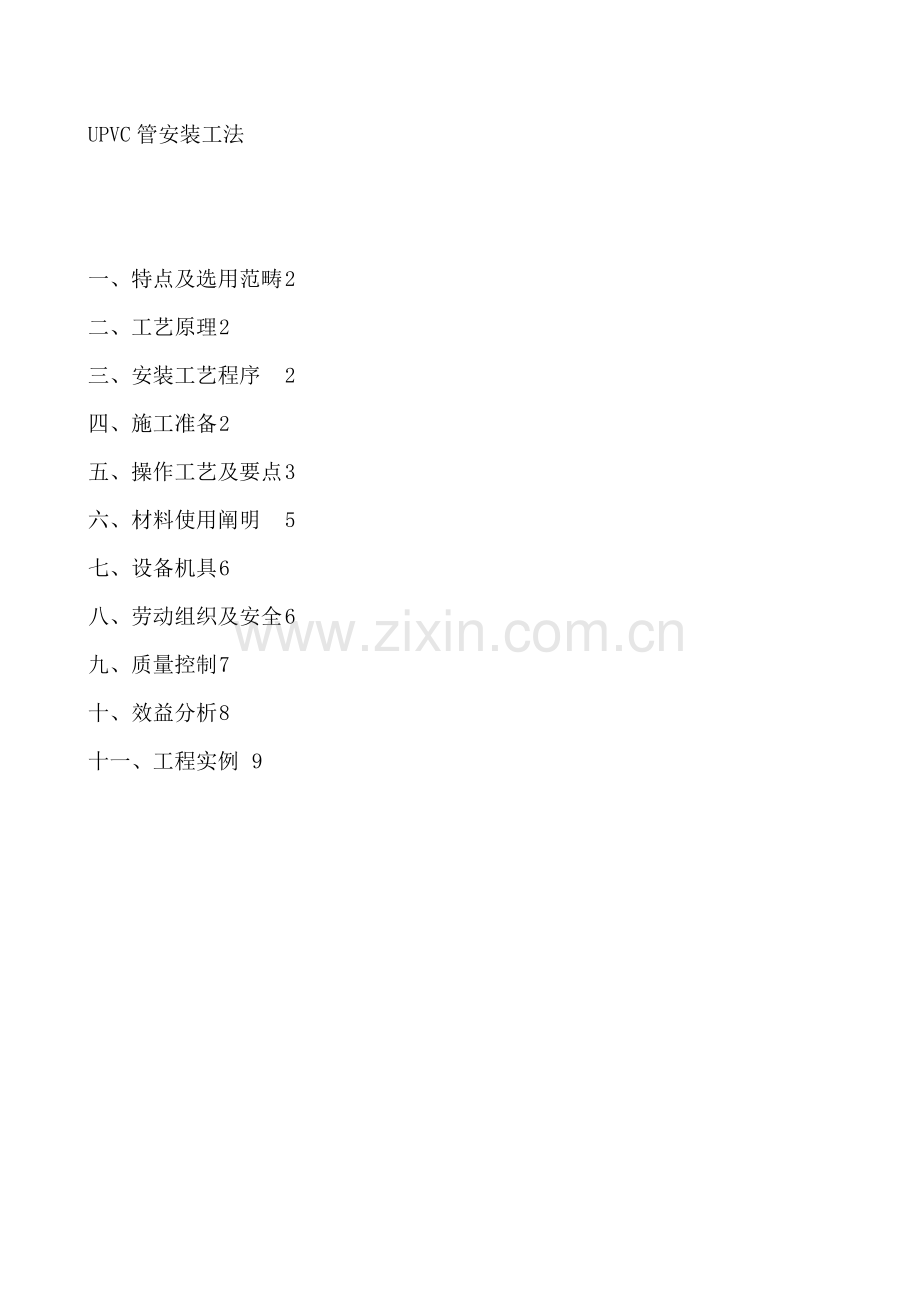

UPVC管安装工法

一、特点及选用范畴 2
二、工艺原理 2
三、安装工艺程序 2
四、施工准备 2
五、操作工艺及要点 3
六、材料使用阐明 5
七、设备机具 6
八、劳动组织及安全 6
九、质量控制 7
十、效益分析 8
十一、工程实例 9

前言
在日益发展建筑业中，新型建材UPVC管越来越被广泛地应用于生产生活排污排水中。我公司施工神龙汽车有限公司武汉工厂总装、油漆两大厂房及万通联合厂房排水系统成功地运用了UPVC管材。由于该产品在应用中存储办法讲究，操作规定高，工序规定严格，为了便于项目施工管理，有效组织施工，提高工程质量，减少工程成本，总结施工实践经验，经全面综合分析，进行科学整顿完善，咱们编写了“UPVC”管安装工法，局限性之处，诚请指正。
一、特点及选用范畴
1.1施工管理科学性：运用全面质量管理办法。健全质量保证体系和技术办法控制了施工全过程。
1.2安装工艺合理性：合用紧凑施工工序搭接与劳动组织安排，使得工序交叉窝工与工程质量返工现象得到扼制，既节约了人工，又减少了材料挥霍。
1.3施工工艺可行性：本工法经实际施工实践与完善，具备较详细操作工艺规定及要点，管道接口部位采获得力有效办法，保证接口密封性能，具备较广泛可行性。
1.4本“工法”内容完整，有一套完整数据和操作工艺。
1.5本“工法”合用于民用和工业厂房建筑生活生活排污、排水管道安装。
二、工艺原理
UPVC管安装同金属管道安装原理基本同样，不同是UPVC管重要是采用粘合剂将不同型号、规格管材、管件组装成一种系统。运用全面质量管理办法，并成立QC小组，进行质量技术攻关。制定分层、分段，从管道预制到干管支管等依次安装施工工序，从而保证管道安装施工高质量。
三、安装工艺程序
四、施工准备
（一）安装现场准备
1、核算施工现场。埋地管道，应挖好沟槽，沟槽要平直，必要有坡度，沟底夯实。暗装管道（涉及设备层，竖井，吊顶内管道）一方面应当核对各种管道标高，坐标排列有无矛盾，预留孔洞，预埋件己配合完毕。土建模板己拆除，操作场地清理干净，安装高度超过3.5米应搭好脚手架。室内明装管道要与构造进度相隔二层条件进行安装，室内地平线弹好，粗装修抹灰己完毕。安装场地无障碍物。
2、贯彻现场施工条件，即检查材料到货质量状况，涉及从管道存储到预加工场地及安装场地道路距离操作条件等。
3、向业主或监理公司提请材料报验和申报施工方案。
（二）技术、安全交底
1、技术交底内容
1.1施工方案内容
1.2图纸规定，规范、原则和有关规定及操作中应注意核心问题。特别是支吊架设立形式间距等。
1.3产品性能特点及使用阐明（厂方阐明书）
1.4安装过程中管理办法及各种实验记录。
2、安全交底
2.1机具安全使用及存储保养。
2.2高低空作业安全检查原则。
施工技术准备
安装现场准备
管道预制加工
支吊架预制安装
加工现场整洁
原材料、部件检查
卡件安装
支管安装
干管安装
立管安装
封口堵洞
闭水实验
清洁解决
通水实验
竣工实验
拆除脚手架
2.3脚手架搭设方式及安全检查原则。
2.4依照施工现场环境条件工程大小、构造形式在开工迈进行专门安全生产技术交底。
五、操作工艺及要点
5.1预制加工
检查管材外观，弯曲部门调直。详细办法是将管道置于调直平台上，管内注入蒸气或100°C沸水，使管变软，在自重作用下自行冷却调直。
依照现场实际状况绘制加工草图，度量断管尺寸。管道断口注意：断口平齐，用蝴蝶锉或电磨机除去断口内外毛刺，并对外棱倒角，角度15至30度。粘结前，承插口先做接口组对实验并编号，承插时，切忌不所有插入，普通为承口深度3／4，粘结时，承插口清洗干净，油污用丙酮洗掉。在预加工场地要粘结部位，用粗砂纸对承口、插口内外边沿横向打毛。用毛刷涂粘合剂时，先涂抹承口后涂插口，不得漏涂，随后用力垂直插入，插入后将插口稍做转动，以利粘合剂均匀，并用木捶敲击，使管段插入承口到位。粘结后，在不同温度下，2分钟以内均可粘结牢固，超过2分钟后不应再拆下或转动。多口
粘结注意预留口方向，三通安装注意顺水方向，以便自然形成坡度。
焊接接口处，对口一定要正。
5.2支吊架制安
支吊架制安同金属管道支吊架制安同样工序进行，支吊架设立形式间距墙施工规范，厂家配套供应卡件最佳。
5.3平干管安装
依照设计规定，开挖沟槽，预留孔洞套管制做托吊架。施工条件具备时，将预制好管段，按预制好管段运至安装部位进行安装。各管段粘结时，必要按粘结工艺依次进行。各预留口位置精确，水平干管安装完后，用充气橡胶堵板封闭，做闭水实验。注意托吊管粘牢后，再按水流方向找准坡度，最后将预留口封严和堵洞。如果系统小，可待平干管立干管做好后，统一做闭水实验。施工中埋地UPVC管可以不做防腐，但沟槽必要要夯实平整。回填土时，先用细砂回填至管上皮100mm，上覆过筛土，夯实时勿碰损管道。
5.4立管安装
依照需要搭设脚手架，要平衡、牢固。将预制好管段按编号运到现场。一方面清理己预留伸缩节，拧下锁母，取出U形橡胶圈，清理杂物，复查上层洞口与否适当，立管插入应先划好插入长度标记，然后涂上肥皂液，套上锁母及U形橡胶圈。安装时，先将主管上端伸入上一层洞口内，垂直用力插入伸缩节，深度至标记为U型钢制抱卡一定要结实于伸缩节上沿。然后找平找正，并测量顶板距三通口中心距离与否符合规定，无误后，封死上层预留伸缩节开口和楼墙面预留间隙。
5.5支管安装
依照需要搭设操作平台，复查孔洞预留件与否适当并修整，按预制编号运送管段并安装。注重管道坡度规定，此项工作应在抹面层灰后进行。
5.6器具连接管安装
检查建筑物地面，墙面做法，找准预留口，按精确尺寸修整预留口。分部位个数实测尺寸并做记录，然后预制加工编号。运至现场安装粘结时，预留管口必要清理干净。同前面提及做闭水实验。闭水实验中，如发现操作不当导致漏水现象或维修渗漏接口时，能焊接可以焊上补漏。
5.7通水实验
卫生器具及管道所有安装完毕并系统闭水实验结束后，逐系统、逐点做通水实验。通水实验在油漆粉刷与清洁解决最后工序迈进行。
5.8关于伸缩节设立
安装UPVC排水管，必要按设计规定位置和数量装设伸缩节，用以补偿管道冷缩热胀。普通状况下：
（1）立管每层（层净高不超过4米）装伸缩节一只，位置应距地坪或蹲便台70至100mm。
（2）室内横管直线管段长不超过2米，管道自身稍有补偿，可不考虑装伸缩节；横管直线管段不不大于2米，应装设伸缩节；横管上伸缩节应设立水流汇合配件上游端。
（3）伸缩节胀缩量普通留20至30mm。
对于伸缩节固定方式及别的不详之处参阅设计规程CJJ29－89。
5.9不同办法连接UPVC管技术要点
A焊接是在200至220°C热空气下进行，焊缝形式同金属管道，坡口角度为35左右。应注意焊枪喷出热空气清洁与否，直接影响到焊缝质量，一定规定热空气清洁、无尘、无水滴、油滴。
B法兰连接，应注意法兰与管道焊接后，法兰密封面凸出某些必要挫平或车平，法兰垫片必要布满整个法兰密封面。
C承办口连接必要严格控制承办口间隙，普通规定在0.15至0.3mm，胶合面要干燥清洁，涂粘结剂之前，先用丙酮或二氯乙烷擦试干净，承口应无歪斜或厚度不均，并无裂纹等缺陷。
D套管连接时，套管与接管也应涂粘合剂，套管纵缝和两端环缝也应焊起来。但套管连接是在管道对口焊接后进行。
E螺纹连接法同金属管道，但不惯用
六、材料使用阐明
6.1UPVC管是聚氯乙烯树脂为重要原料塑料制品，其特点是：
（l）UPVC管耐腐蚀，绝缘性能强，抗冲击强度高，流体阻力小，较同径铸铁流量提高30％。
（2）UPVC管质轻耐用，安装以便，比同样规格铸铁管工程成本低。
（3）UPVC管为白色，色泽明快，其表面光亮平滑，室内该管材管件可使室内环境氛围产生整洁轻松时代感。
6.2管材、管件性能指标
（l）管材、管件完整无缺陷，内外表面光滑平整，不容许有气泡和明显痕纹，凹陷，色泽不匀及分解变色等。
（2）管件端面与轴线垂直切平，管材直线度公差不大于1％。
6.3管材、管件规格尺寸见下表：
单位：mm
公称直径
管材外径
近件内径
管件承插口
深度
内径
55
55、9
55．9
30
56．25
82
82．6
82．6
50
83．00
110
110
110
50
110．75
160
160
160

160．3 5
七、设备机具
施工区域内，机具配备较简朴。
重要机具一览表 （班／天）
序号
名称
规格、型号
单位
数量
1
手锯
SG10－80（粗牙）
条
4
2
蝴蝶锉
电磨
1号
（25mm）

个
台
2
l
3
电动焊塑枪
Q1H2 650W
把
l
4
电焊枪
AX－300
台
1
5
手电钻
SDZr18--2mm
把
1
6
冲击钻
GSB18--2mm
把
l
7
砂轮切割机
100（普通用）
台
1
8
半圆刮刀
L=200
把
2
八、劳动组织及安全
8.1l本“工法”劳动组织管理体系严密、精干、高效，在施工现场由管道专业工程师、施工技术员、管工、焊工，质检员等构成QC小组，技术攻关。
8.2建筑用UPVC管重要用排污、排水，普通作业面比较小，本工法每作业班8－10人，人员设立状况见下表：
重要工种人数、岗位职责一览表。
序号
工种
人数
岗位职责
l
管道施工技术员
1人
1、组织指引现场施工；
2、绘制管线施工图；
3、收集整顿关于资料
2
质检员
1人
l、检查材料质量
2、检查施工质量
3、监督返工状况
4、施工质量评估
3
管工
6-8人
清理整洁施工现场
管道预制加工及支吊架制安
管道安装就位
闭水实验、通水实验
4
焊工
1-2人
支吊架制安焊接
管道焊接部位施焊
8.3安全办法
1、做好技术交底和安全教诲工作。
2、加强施工安全管理
（1）有安全专职监督人员随时对施工现场进行巡回检查。
（2）严格执行安全管理制度，安全人员有权制止违背安全施工作业，并提出解决意见。
（3）所有机具设备，脚手架搭设，暂时用电等均应符合《建筑安装工人安全技术操作规程》规定。
（4）服从命令，听众指挥，严防伤害她人或被她人伤害。
九、质量控制
9.1建立完整质量保证体系，有效地运用全面质量管理科学办法，使管材嘈件、粘合剂、焊丝、操作工艺评估、机具设备应用等各个环节都得到有效质量控制，从而保证管道施工质量。
9.2质量控制点及质量规定
以数据进行质量分析和质量评估，按原则进行工序交接。
质量控制点及原则一览表
序号
控制点
控制规定
质量原则
检查办法
1
原管材管件
管材、管件合格证、阐明书
外观质量、规格型号
ISO4065-1978(E)S20
GB5836-86原则
检查
目测实量
2
粘合剂
合格证
盛装容器密封性能
同一研制家配套产品
粘合剂理化性能达标
GB5836-86原则
核对
化验
目测
3
焊丝
合格证、阐明书
外观检查
同一厂家配套产品
GBJ242-82
第9.3.5条
按实际核定、测量
4
施工工艺评估
焊缝、粘结口外观检查
管道支吊架符合规定
闭水实验
管道安装质量
GB302-88
培训学习
5
操作者
1.持不同工种及特种作业证书
劳动部门认证

9.3技术办法及管理办法
技术根据
a.材料使用阐明书
b.施工规范GBJ242-82
c.原则图册（川87301）
c.设计规程GJJ29-89
2、必要有管道施工质量保证手册，手册中必要有如下内容：
a.原材料采购、存储管理制度；
b.该材料施工注意事项；
c.施工用品、设备管理办法；
d.施工质量评估制度：
e.产品性能、特点及使用阐明；
f.质量、安全事故奖惩办法；
g.劳动成果保护制度；
h.质量保证体系及控制环节图。
3、必要人手一册国家建筑安装工人安全操作技术规程
十、效益分析
10.1节约建材费用，以96年10月份湖北省“工程造价信息”为例，DN100铸铁管价格为24.55元每米，而相似管径UPVC管价格为16.80元每米，比铸铁管每米单价减少了31.6%。
10.2节约人工费用，以95年“全国统一安装工程预算定额”第八册为准，每10米DN100铸铁管安装人工费为43.70元，而UPVC管安装费为23.57元，比铸铁管低46％。
10.3从综合成本分析，相似规格数量铸铁管和UPVC管以10米为例，铸铁管工程造价为588元，而UPVC管工程造价为375元，比铸铁管低36.2％，可创造较大经济效益。
10.4UPVC管使用，解决了防腐难题，节约了大量金属管材。依照建设部在福建省试点资料表白，使用年限30－50年，大大减小维修频率。从以上发现，使用UPVC管社会效益、经济效益十分明显。
十一、工程实例
（1）万通汽车联合厂房建筑总面积3万多平方米，工程总造价3千多万元，排水排污系统运用UPVC管共680m，1994年12月28日万通联合厂房通过竣工验收，被中建八局评为局“十佳工程。”
（2）神龙汽车有限公司武汉工厂总装车间建筑面积近10万平方米，工程总价达1.6亿元，排水排污系统运用UPVC管共970米，1996年7月16日总装车间通过竣工验收，被评为优良工程。
（3）神龙汽车有限公司武汉工厂油漆车间建筑面积10万多平方米，工程总价达2.2亿元，排水排污系统运用UPVC管共1985米，1996年12月30日油漆车间通过竣工验收，被评为优良工程。
材料科
材料专责工程师

动力科
机具专责工程师

质检科
检查专责工程师
工程科
施工专责工程师

管道质量工程师
项目总工程师
专职质检员
材料员
机具保管员
工号技术员
施工队
负保负责人

班组长
上述工程实例中，UPVC管施工成功地应用了本“工法”，分项工程竣工验收时，均被评为优良项目，受到业主和国内外监理工程师一致好评。
