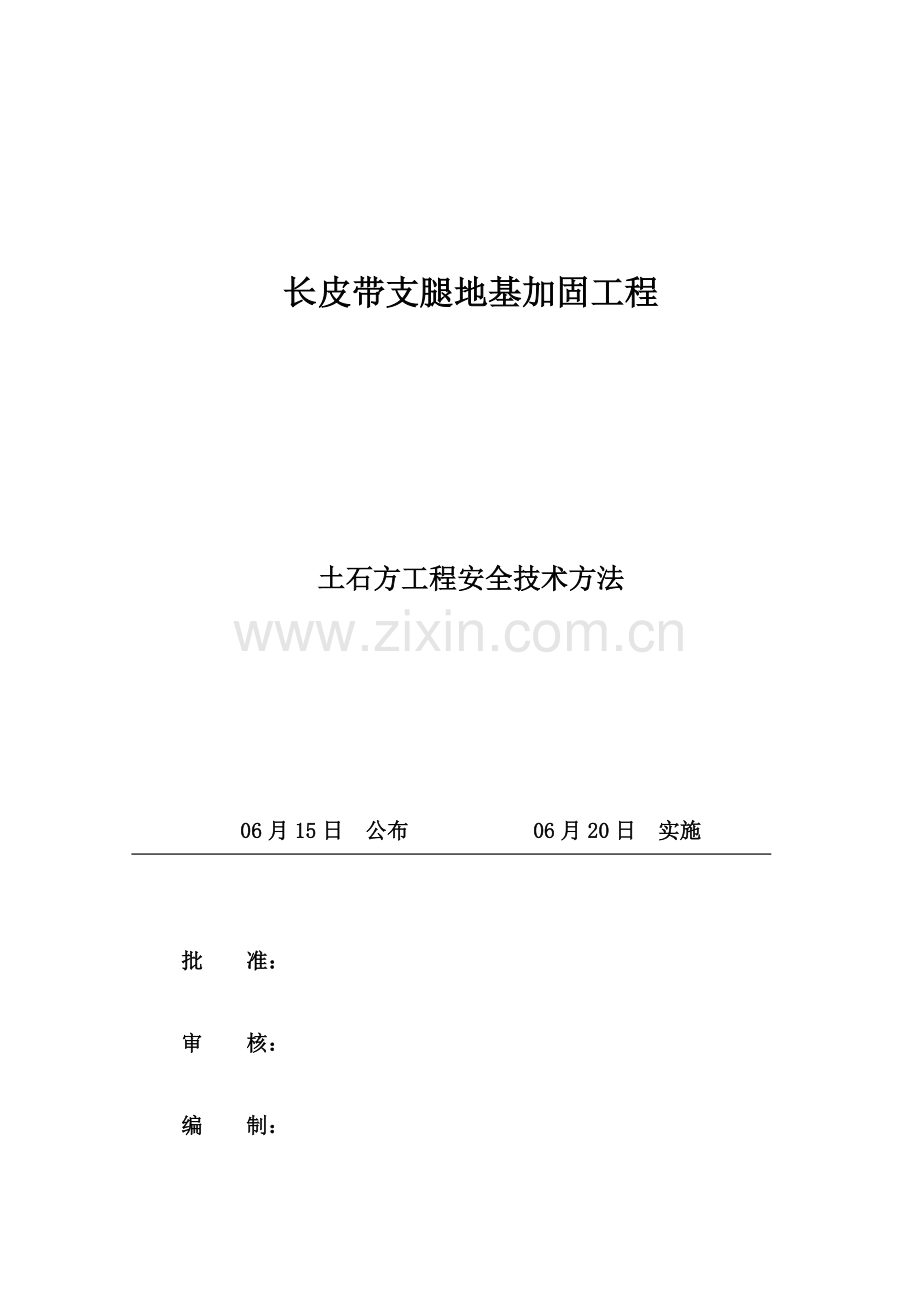

长皮带支腿地基加固工程

土石方工程安全技术方法

06月15日 公布 06月20日 实施

批 准：

审 核：

编 制：

目录
一、工程概况 3
二、安全控制目标 3
三、安全管理 4
四、施工方案 4
五、预防方法 6
六、土方工程施工方法和质量要求 8
七、安全技术方法 10

一、工程概况
1.工程参建单位
工程名称
长皮带支腿地基加固工程
建设单位
三门峡腾跃同力水泥
设计单位

监理单位

施工单位
河南讴博环境保护科技
质量要求
满足国家施工验收规范，工程合格。

2. 地质及地形情况
该项目在名称县仁村乡发科岭村，地势相对复杂，高差23米，地形为丘陵山地。渑池县属暖温带大陆性季风气候。年平均气温12.6℃ ，年均降水量662.4毫米 ，降水集中在夏秋季，冬季最少。年平均日照时数2362.2小时，有效积温为4046.4℃，无霜期216天。，渑池最高气温39.3℃，最低－11.6℃，总降水量502.5毫米，降水天数为97天。渑池光照充足，昼夜温差大，适于多个农作物和果类生长。关键自然灾难有干旱（发生频率83.7%）、冰雹（发生频率为32.6%）、干热风（年平均1.8次）、大风（年平均21.6天）。
3. 建设规模
工程概况：
该工程在三门峡腾跃同力水泥皮带走廊中段，总土方量约3万立方米，浆砌护坡约300立方米。
二、安全控制目标
（一）目标
为落实实施“安全第一，预防为主”方针，确保长皮带走廊地基加固工程施工过程中安全，依据长皮带走廊地基加固工程特点，工程量，并结合《电力建设安全工作规程》（DL5009·3－1997）要求，特制订长皮带走廊地基加固、挡土墙土石方安全技术方法，以确保施工顺利进行。
（二）目标
1、在土方开挖、搬运、回填、外运过程中不发生任何人员伤亡事故及机械设备损坏事故。
三、安全管理
1、为了加强安全施工管理，确保工程顺利进行，在工程开工前组织全体施工人员认真学习《电力建设安全工作规程》变电部分（DL5009.3-1997）及《电力建设安全健康和环境管理工作要求》，并进行安全考试，安全培训及安全技术方法交底并签字。
2、认真开展每七天一次工地安全活动，总结一周安全施工情况，部署下周安全施工工作，立即传达落实上级相关文件精神，认真填写工作票，做到谁签字谁负责。做好施工现场安全教育宣传工作，制作和安装安全口号牌。
3、加强对民工队伍安全管理工作，事故发生多在民工队伍中，原因是民工队伍人员素质较低，安全意识较差，缺乏自我保护能力，这就需要加强对民工队伍安全教育，提升民工队伍对安全施工认识，增强民工队伍自我保护能力，习惯性违章行为是造成事故关键原因，所以对习惯性违章行为应严格控制和管理，发觉一例重罚一例，不留隐患，不留死角，把事故消亡在盟芽状态之中。
四、施工方案
（一） 准备工作
1、清除施工区域草皮、树墩、积水、淤泥和杂物等。
2、做好防洪排水工作，在场地周围设置必需截洪沟、排水沟，确保场地不积水。
3、准备所需工器具及施工机械，并进行检验。
4、做好安全防护方法。
(二)施工方案

编写依据引用标准及规范名称表
序号
标准及规范名称
颁发机构
1
《建筑地基基础工程施工质量验收规范》（GB50202-）
中国建设部
国家质量监督检验检疫总局
2
《建筑工程施工质量验收统一标准》（GB50300-）
中国建设部
国家质量监督检验检疫总局
3
《土方和爆破工程施工和验收规范》（GBJ201-83）
中国建设部
国家质量监督检验检疫总局
4
《测量规范》（GBJ50026-93）
中国建设部
国家质量监督检验检疫总局

1、机械设备选择：装载机1台，挖机2台，压路机1台，自卸汽车2辆。机械设备按施工实际情况进场，满足施工需要。
2、施工次序及方法：
施工准备 清除场地上杂物及腐土，组织机械及施工人员进场，开挖边坡测量定位。
土方开挖 技术人员指挥机械进行开挖，按设计高程及平面位置进行跟踪检验。
土方运输 按填土位置确定车辆行驶路线，土方开挖时，一次装进行运输，避免二次搬运。
土方回填 土方回填时应从低处开始次序回填，回填前砂浆抗压强度应达成75%，方可进行施工。利用装载机进行运土及平整场地，分层碾压密实，按要求进行试验。
3、 依据变电站地形土方回填属高风险作业项目，在回填中必需提前确定挖机及其它机械行至沟底行车路线，确保高填方机械设备安全。
4、 施工过程中严格根据规范及图纸要求进行分层扎实，严格取样制度，根据监理单位相关要求进行取样，对取样立即通知监理单位见证。
5、 碾压机械压实填方时，应控制行驶速度，通常要求平碾：不应超出2km/h 振动碾：不应超出2km/h。
6、 碾压时，轮（夯）迹应相互搭接，预防漏压或漏夯。长宽比较大时，填土应分段进行。每层接缝处应做成斜坡形。
7、 填方超出基底表面时，应确保边缘部位压实质量。
8、 在机械施工碾压不到填土部位，用蛙式打夯机分层夯打密实。
9、 在天然湿度土中，开挖基坑（槽）和管沟时，当挖土深度不超出下列数值要求，可不放坡，不加支撑。
10、 密实、中密砂土和碎石类土（充填物为粘性土）-1.0m；
11、 硬塑、可塑粘质粉土及粉质粘土-1.25m；
12、 硬塑、可塑粘土和碎石类土（充填物为粘性土）-1.5m；
13、 坚硬粘土-2.0m。
14、 超出上述要求深度，在5m以内时，当土含有天然湿度，结构均匀，水文地质条件好，且无地下水，不加支撑基坑（槽）和管沟，必需按要求放坡。如挖土深度超出5m时，应按专业性施工方案来确定。
五、预防方法
在土方开挖、搬运、回填、外运过程中存在危险源、危险原因及预防方法见下表：

危险源、危险原因、预防方法一缆表
序号
施工过程
危险源
危险原因
预防方法
1
土方
开挖
土方坍塌
挖方区土方开挖深度过高后，开挖时土方易坍塌
土方每次开挖高度不得超出3.0米，并依据土质和上部荷载情况，按施工规范要求进行放坡，设置护坡支撑等，开挖区设置安全警示标志，严禁无关人员到开挖区。
土石滚落或飞溅伤人及过往车辆
土石方开挖时未设置围护栏或围护栏不牢靠。
围护栏旁石块堆积过多。
土石方开挖时必需设置安全可靠围护栏。
围护栏旁堆积石块必需立即清除。
开挖区设置安全警示标志，严禁无关人员到开挖区。
施工机械伤人
挖掘机开挖土方时，在挖机回转半径范围内可能伤人
土方开挖时指挥人员及施工人员应在挖机回转半径以外指挥，并时刻注意挖机回转半径范围内不得有些人。

2
土方运输
车辆伤人（交通运输事故）
施工车辆不按要求线路和时速行驶伤人
在施工现场内计划出施工车辆行驶路线，常常维护，确保施工道路满足施工车辆行驶要求，并要求在场内施工车辆行驶时速不得超出5公里/小时。
施工道路车辆碾压飞石伤人
道路上有石块，车辆碾压飞起伤人
车辆行驶道路天天必需清理，立即清除松动石块及散落泥土杂物。
六、土方工程施工方法和质量要求
（一）土方回填：
1、填方区基底处理应符合下列要求：
（1）基底上树墩及主根应清除，坑穴应清除积水、淤泥和杂物等，并分层回填扎实；
（2）在建筑物和构筑物基底下填方或厚度小于500mm填方，应清除基底上草皮和垃圾；
（3）在稳定山坡上填方，当山坡坡度为1/10~1/5时，应清除基底上草皮，坡度陡于1/5时，应将基底挖成阶梯形，阶宽大于1000mm；
2、回填土料应符合下列要求：
（1）碎石土、砂土和爆破石渣，可用作表层以下填料，石土百分比3：6（石头30%，土70%）；
（2）含水量符合压实要求粘性土，可用作各层填料；
（3）淤泥和淤泥质土不能用作填料；
（4）本变电站工程依据设计图纸要求，回填土料选择站内挖方土料，站内腐植土全部运至回填区边坡，以利于植被种植进行边坡防护，不许可当做回填料使用。
3、填方每层铺土厚度和压实遍数应依据工程特点、填料种类、压实系数、机械性能等确定，可按下表选择：
压 实 机 具
每 层 铺 土 厚 度 (mm)
每 层 压 实 遍 数 (遍)
振动式压路机
250 ~ 350
3 ~ 4
蛙式打夯机
200
3 ~ 4
立式打夯机
200
3 ~ 4
4土方填土，应选择透水性很好土料或在粘土中掺入石块作填料，填土时，应分层扎实，确保填土质量，并按设计要求做好排水管和排水沟。
（二）土方开挖要求
1、土方开挖前应检验定位放线，合理安排土方运输车行走路线及弃土场。
2、施工过程中应检验平面位置、水平标高、边坡坡度、压实度，并随时观察周围环境改变。
（三）土方工程质量要求
1、土方工程检验内容及数量应符合下表要求：
工　程　名　称
检　　　查　　　内　　　容
检　查　数　量
挖方区
填方区
场地平整
1、平整区域坐标、高程和平整度
每100~500m2取1点,但不少于1点；长度、宽度和边坡均为每20m取1点，每边不应少于1点。
2、挖方、填方区中线位置、断面尺寸和标高
3、边坡坡度和边坡加固
4、水沟和排水设施中线位置、断面尺寸和标高
5、填方区压实情况和压实系数（或干容重）
基槽
基坑
管沟
1、平面位置
长度、宽度和边坡均为每20m取1点，每边不应少于1点。
2、底面尺寸
3、边坡坡度
4、基底土质
2、土方工程许可偏差应符合下表要求。
项　　　目
允　　许　　偏　　差
检　验　方　法
柱基
基坑
基槽
挖、填方及场地平整
管沟、
排水沟
地、路面基层
人工
机械
1
标高
－50
±50
±100
－50
－50
水准仪
2
长度、宽度（由设计中线向两边量）
－0
－0
－0
＋100
－
经纬仪，用钢尺量
3
边坡坡度
－0
－0
－0
－0
－
观察或用坡度尺检验
4
表面来整度
－
－
－
－
20
用2m靠尺和楔形塞尺检验
3、填方区压实后干容度检验应按100~500m2取1点。压实度达成设计要求0.94，其它10％最低值和设计值差不得大于0.08g/cm2，且应分散不得集中。
4、按要求对土方工程进行检验和中检验收，并填好以下统计表格：
（1）地基验槽（坑）统计；
（2）隐蔽工程验收统计；
（3）土方分项工程质量检验评定表。
七、安全技术方法
1、土石方开挖时必需按设计边坡坡度开挖。假如设计没有明确边坡坡度时按下表要求开挖。
土方开挖边坡一览表
土 类 别
边 坡 坡 度（高 : 宽）
砂土（不包含细砂、粉砂）
1 : 1.25 ~ 1 : 1.50
粘土
坚硬
1 : 0.75 ~ 1 : 1.00
硬塑
1 : 1.00 ~ 1 : 1.25
碎石类土
充填坚硬、硬塑粘性土
1 : 0.50 ~ 1 : 1.00
充填砂土
1 : 1.00 ~ 1 : 1.50
2、土方开挖宜从上到下分层分段依次进行，随时做成一定坡势，以利泄水，并不得影响边坡稳定范围内积水。
3、在基槽、基坑侧弃土时，应保持边坡稳定，弃土堆放坡脚至槽、坑边距离不得小于800mm，土堆高度不得高于1500mm。弃土堆应连续堆置，其顶面应向外倾斜，预防水流入槽、坑内。
4、在土方开挖过程中，如出现滑坡迹象时，应立即采取下列方法：
（1）暂停施工，必需时，全部些人员和机械撤至安全地点；
（2）通知设计单位提出处理方法；
（3）依据滑动迹象设置观察点，观察滑坡体平面移动或沉降改变，并作好统计。
5、在稳定山坡上填方，当山坡坡度为1/10~1/5时，应清除基底上草皮，坡度陡于1/5时，应将基底挖成阶梯形，阶宽大于1000mm；
6、土方开挖时指挥人员及施工人员应在挖机回转半径以外指挥或施工，并时刻注意挖机回转半径范围内不得有些人。
7、在施工现场内计划出施工车辆行驶路线，常常维护，确保施工道路满足施工车辆行驶要求，并要求在场内施工车辆行驶时速不得超出5公里/小时。
8、车辆行驶道路天天必需清理，立即清除松动石块及散落泥土杂物。
9、全体施工人员在施工过程中必需严格根据《土方工程安全操作工程》进行施工。
