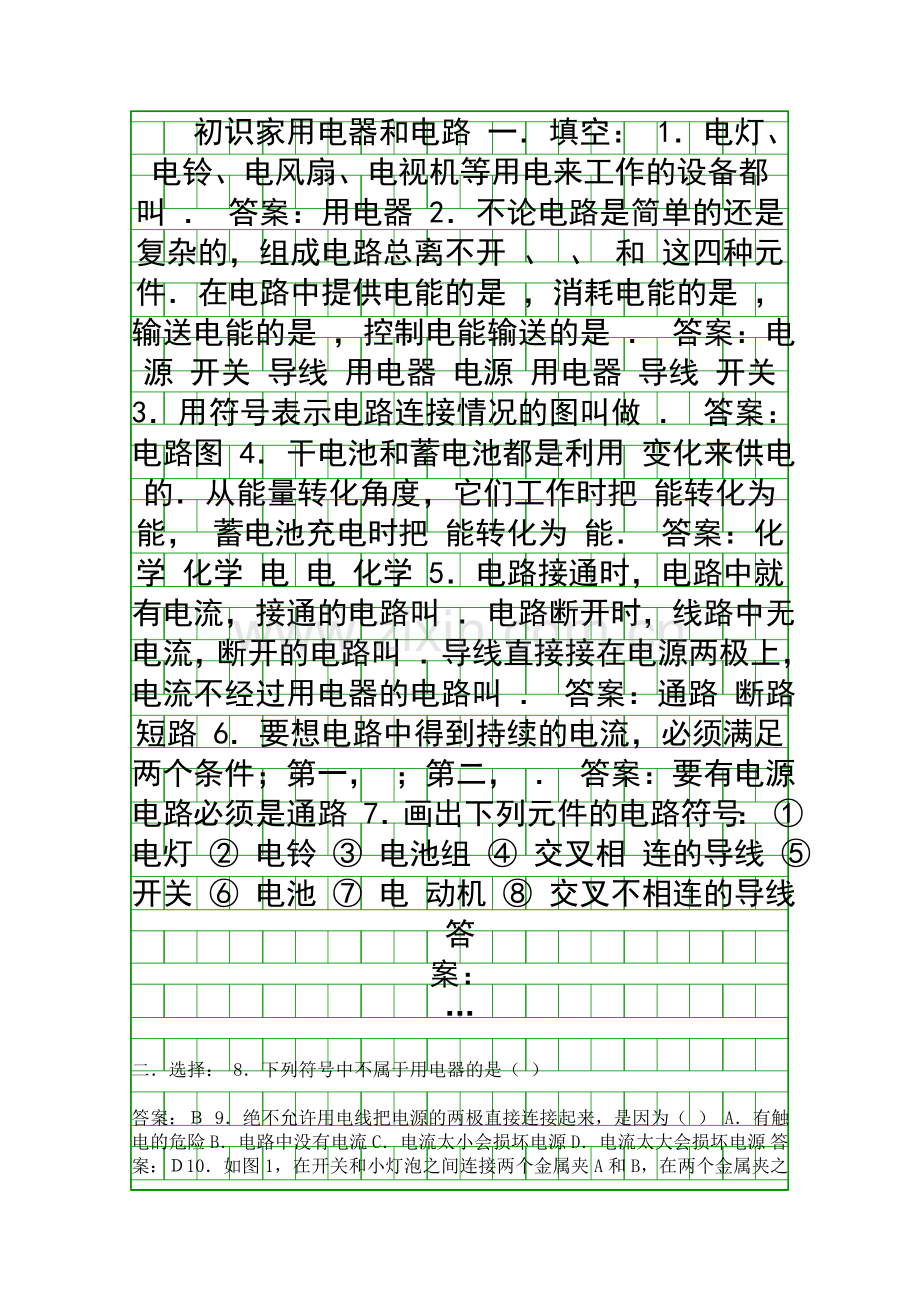

2017九年级物理上131初识家用电器和电路练习题新版苏科版含答案.docx

初识家用电器和电路 一填空： 1电灯、电铃、电风扇、电视机等用电来工作的设备都叫 答案：用电器 2不论电路是简单的还是复杂的，组成电路总离不开 、 、 和 这四种元件在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 答案：电 源 开关 导线 用电器 电源 用电器 导线 开关 3用符号表示电路连接情况的图叫做 答案：电路图 4干电池和蓄电池都是利用 变化来供电的从能量转化角度，它们工作时把 能转化为 能， 蓄电池充电时把 能转化为 能 答案：化学 化学 电 电 化学 5电路接通时，电路中就有电流，接通的电路叫 电路断开时，线路中无电流，断开的电路叫 导线直接接在电源两极上，电流不经过用电器的电路叫 答案：通路 断路 短路 6要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， 答案：要有电源 电路必须是通路 7画出下列元件的电路符号： 电灯 电铃 电池组 交叉相 连的导线 开关 电池 电 动机 交叉不相连的导线 答案： 二选择： 8下列符号中不属于用电器的是（ ）答案： 9绝不允许用电线把电源的两极直接连接起来，是因为（ ） A有触电的危险 B电路中没有电流 C电流太小会损坏电源 D电流太大会损坏电源 答案： 10如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料 尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ） A硬币和橡皮 B硬币和铅笔芯 C橡皮和塑料尺 D铅笔 芯和塑料尺 答案： 11在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是 （ ）答案： 三实验与设计： 12指出下列电路图的错误： 答案：无电源 电池连接错误 闭合开关将短路20 20
