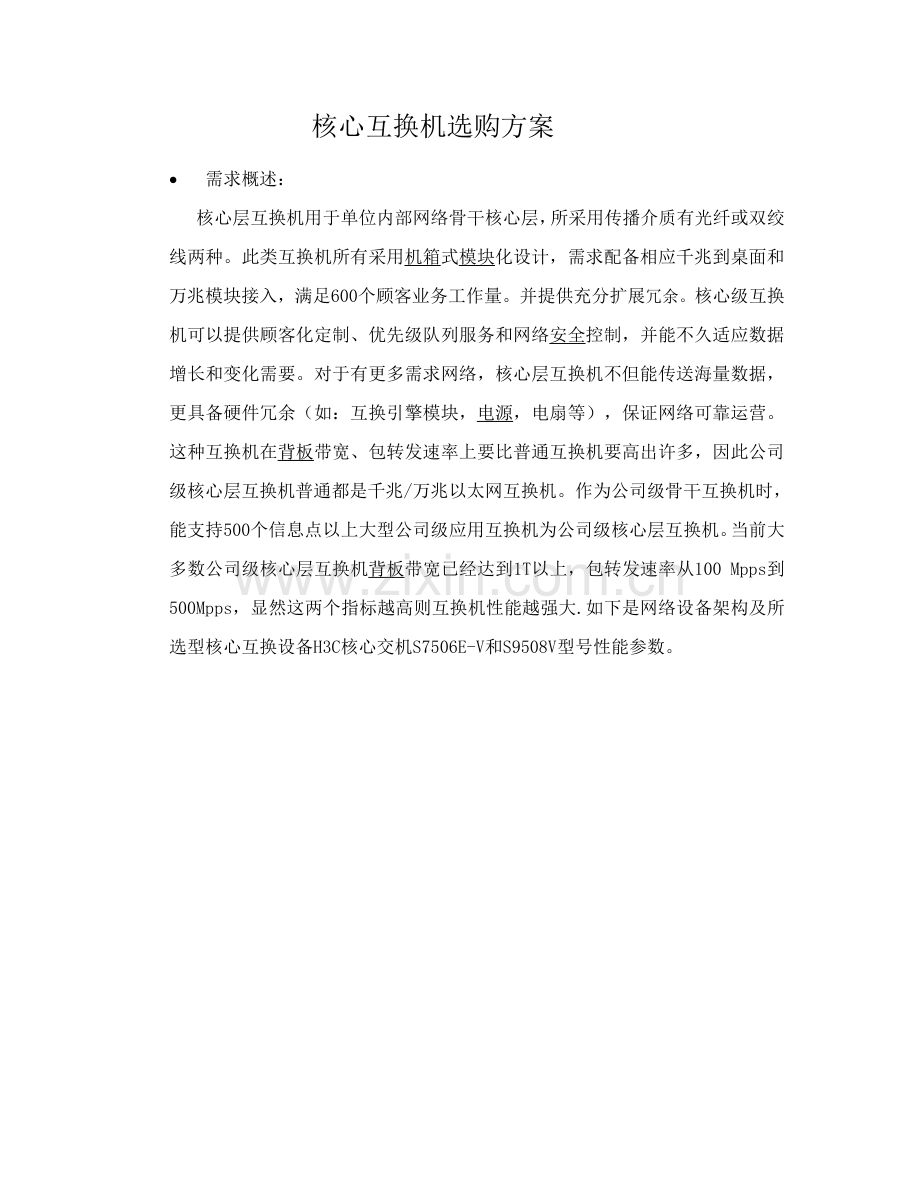

核心互换机选购方案
· 需求概述：

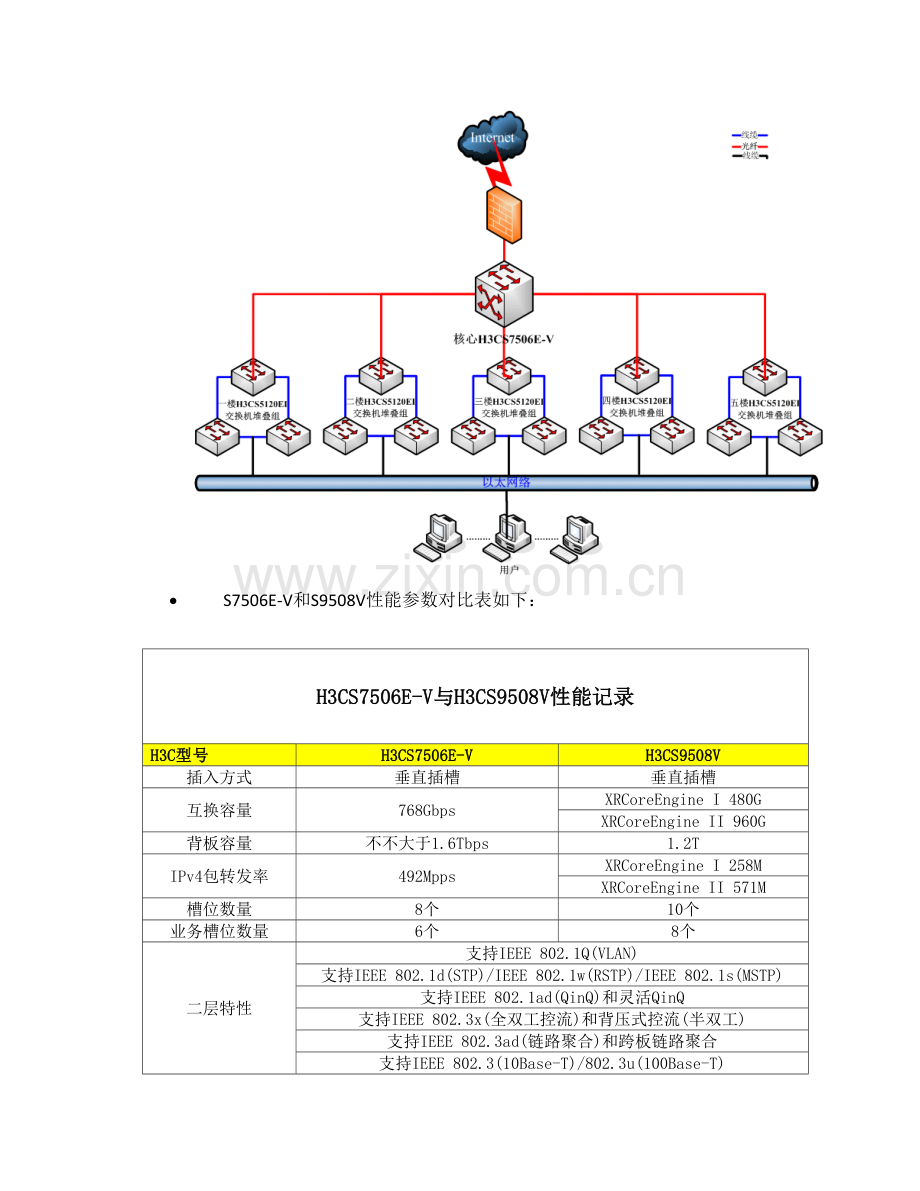

核心层互换机用于单位内部网络骨干核心层，所采用传播介质有光纤或双绞线两种。此类互换机所有采用机箱式模块化设计，需求配备相应千兆到桌面和万兆模块接入，满足600个顾客业务工作量。并提供充分扩展冗余。核心级互换机可以提供顾客化定制、优先级队列服务和网络安全控制，并能不久适应数据增长和变化需要。对于有更多需求网络，核心层互换机不但能传送海量数据，更具备硬件冗余（如：互换引擎模块，电源，电扇等），保证网络可靠运营。这种互换机在背板带宽、包转发速率上要比普通互换机要高出许多，因此公司级核心层互换机普通都是千兆/万兆以太网互换机。作为公司级骨干互换机时，能支持500个信息点以上大型公司级应用互换机为公司级核心层互换机。当前大多数公司级核心层互换机背板带宽已经达到1T以上，包转发速率从100 Mpps到500Mpps，显然这两个指标越高则互换机性能越强大.如下是网络设备架构及所选型核心互换设备H3C核心交机S7506E-V和S9508V型号性能参数。
· S7506E-V和S9508V性能参数对比表如下：
H3CS7506E-V与H3CS9508V性能记录
H3C型号
H3CS7506E-V
H3CS9508V
插入方式
垂直插槽
垂直插槽
互换容量
768Gbps
XRCoreEngine I 480G
XRCoreEngine II 960G
背板容量
不不大于1.6Tbps
1.2T
IPv4包转发率
492Mpps
XRCoreEngine I 258M
XRCoreEngine II 571M
槽位数量
8个
10个
业务槽位数量
6个
8个
二层特性
支持IEEE 802.1Q(VLAN)
支持IEEE 802.1d(STP)/IEEE 802.1w(RSTP)/IEEE 802.1s(MSTP)
支持IEEE 802.1ad(QinQ)和灵活QinQ
支持IEEE 802.3x(全双工控流)和背压式控流(半双工)
支持IEEE 802.3ad(链路聚合)和跨板链路聚合
支持IEEE 802.3(10Base-T)/802.3u(100Base-T)
支持IEEE 802.3z(1000Base-x)/802.3ab(1000BaseT)
支持IEEE 802.3ae(10GBase)
支持IEEE 802.3af(POE)
支持IEEE 802.17(RPR)
支持RRPP(迅速网络保护合同)
支持跨板端口/流镜像
支持端口广播/多播/风暴抑制
支持端口、合同、IP子网VLAN划分
路由特性
支持静态路由
支持RIPv1/v2
支持OSPFv2
支持IS-IS
支持BGPv4
支持等价、方略路由和路由方略
支持OSPF/IS-IS/BGP GR
支持DHCP Relay
支持DHCP SERVER
组播特性
支持IGMPv1、2、3
支持IGMP snoopingv1、2、3
支持IGMP filter、fastleave
支持PIM-SM\DM
支持MSDP
支持any-RP
安全管理
支持SNMP v1、v2、v3
支持FTP、TFTP\xmodem、sftp上传下载
支持console/AUX Xmodem/telnet
支持NTP时钟
支持RMONv1，支持1、2、3、9组
支持数据日记
可靠性
支持主控板1+1冗余备份
支持电源1+1冗余备份
支持热插拔
支持无源背板设计
外形尺寸
436x930x420
436x886(20U)x450
· 背板带宽参数：
背板带宽比较，它是互换机接口解决器或接口卡和数据总线间所能吞吐最大数据量。S7506E-V背板带宽为不不大于1.6Tbps， S9508V背板带宽为1.2Tbps，从H3C官方网站IP产品信息得知在9500系列中S9508v已经被S9500E系列S9508E-V互换机所代替。背板带宽已经从1.2Tbps提高到1.44Tbps和3.84Tbps两种类型，但从背板容量来看，S9508E-V性能分两种型号，要达到3.84Tbps性能价格会比S7506E-V高出1-2倍，最有性价比优势就是S7506E-V。
· 包转发速率与互换容量参数：
包转发率比较，它指互换机每秒可以转发多少百万个数据包（Mpps）S7506E-V转发率为492Mpps，S9508V转发率分两种规格，一代主控板转发率为258Mpps、二代主控板转发率为571Mpps，那么新型S9508E-V转发率提高到576Mpps和960Mpps，价格上也比S7506E-V高出1-2倍。性价比占优仍是S7506E-V。
互换容量比较，S7506E-V互换容量为768Gbps，S9508E-V互换容量为XRCoreEngine I 480G，XRCoreEngine II 为960G，依照H3C官方告知S7506E-V互换容量至少可满足800点以上顾客数据互换量。S9508E-V则至少可满足1000点以上需求，S9508E-V和S7506E-V均可满足客户规定，但从价格和需求上考虑S7506E-V足够满足。
· 模块槽位参数：
槽位数目比较，S7506E-V有8个垂直插槽，2个主控插槽和6个业务板插槽；S9508V和S9508E-V均有10个垂直插槽，2个主控插槽和8个业务板插槽，端口扩展性能方面S9508E-V高于S7506E-V。
· 其他参数：
其他参数显示S7506E-V与S9508V所具备功能特性基本一致，在技术、性能等方面恰当超前，以适应将来发展。两款互换机扩展能力和性能都略不不大于将来几年内网络应用和扩展规定。
· 选取适当核心互换机应当遵循如下基本原则：
· 模块化构造
模块化互换机也称背板式互换机或机箱式互换机，虽然在价格上要贵
诸多，但拥有更大灵活性和可扩充性，顾客可任意选取不同数量、不同速率和不同接口类型模块，以适应千变万化网络需求。模块化互换机大均有很强容错能力，支持互换模块冗余备份，并且往往拥有可热插拔双电源，以保证互换机电力供应。因而，作为网络中枢核心互换机，必要采用模块。以上两款型号互换机均采用模块化控板方式。
· 三层特性
第三层互换机具备路由功能，将IP地址信息用于网络途径选取，并
实现不同网段间数据线速互换。当网络规模足够大，不得不划分VLAN以减小广播所导致影响时，只有借助第三层互换机才干实现VLAN间线速路由。此外，借助第三层互换机还可以设立访问列表，限制VLAN间访问，保障敏感部门安全。因而，作为核心互换机，必要选用第三层互换机。S7506E-V与S9508V都具备二层和三层特性。
· 可靠性
对于核心互换机而言，对稳定规定高过对性能规定。因素很简朴
如果网络性能普通，但可提供安全、稳定服务，那么网络运营就是正常，顾客也会觉得是值得信赖。比较信赖品牌第一属思科产品，但是价格也比较昂贵。另一方面属H3C、华为等产品。S7506E-V与S9508V可靠性特性中支持主控板1+1备份。当一块主控板浮现故障时另一块备用板接管主控，达到冗余备份功能，保持网络稳定运营。
· 最佳性价比
当前中心互换机产品中，美国产品以其性能强劲、运营稳定、功能丰富而著称，只是价格过于昂贵。其他产品虽然在某些参数上略逊一筹，但是拥有绝对价格优势，具备可管理管理界面，以便寻常管理。因此如果局域网组建时偏重于性能，考虑性价比喻面，则建议选取觉得H3C代表等同类产品。S9508V价格高于S7506E-V。
总结：
核心层互换机背板带宽和转发率是重要设备性能指标，因此参照了S7506E-V与S9508V参数，并以这个背板参数作为性能最基本条件。包转发速率都在100Mpps以上，可扩展百兆和千兆以及万兆端口都可达到一倍左右。互换层数2/3层是必备，互换机提供接口模块型号也较为丰富。因此S7506E-V互换机在性能特性、客户需求、业务、都可满足客户，价格也比较适当，建议选用S7506E-V产品。
