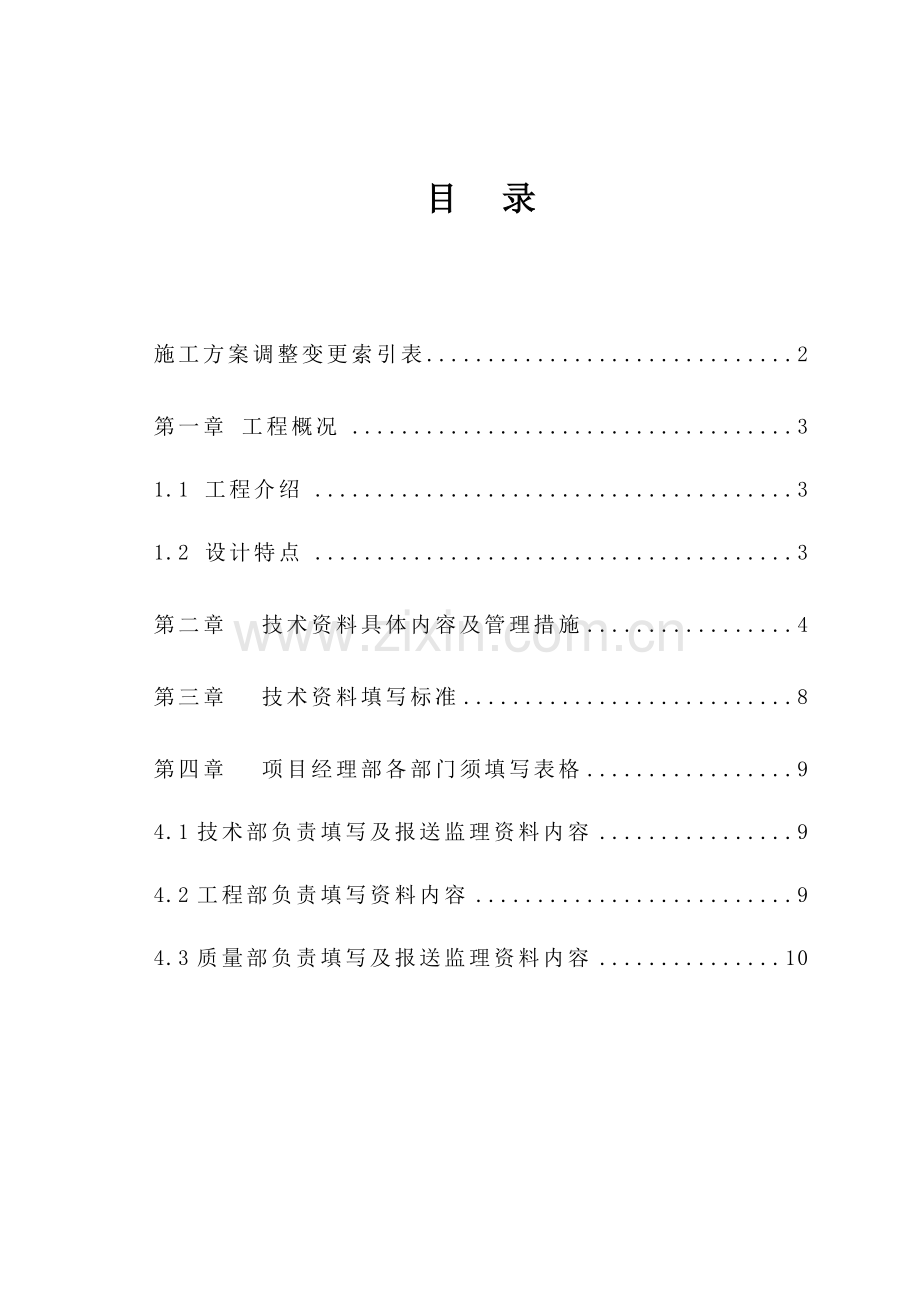

目 录

施工方案调整变更索引表 2
第一章 工程概况 3
1.1 工程介绍 3
1.2 设计特点 3
第二章 技术资料具体内容及管理措施 4
第三章 技术资料填写标准 8
第四章 项目经理部各部门须填写表格 9
4.1技术部负责填写及报送监理资料内容 9
4.2工程部负责填写资料内容 9
4.3质量部负责填写及报送监理资料内容 10

施工方案调整变更索引表
序号
页码

章节号

更改内容

更改人
日期

更改单号

备注

第一章 工程概况
1.1 工程介绍
序号
项 目
内 容
1
工程名称
河南大学新校区图书馆
2
工程业主
河南大学
3
地理位置
河南大学新校区内
4
设计单位
同济大学建筑设计研究院
5
中标范围
土建工程（土方、结构、粗装修），照明系统，动力系统（埋管、穿线），弱电系统（埋管），变配电预埋，给排水系统
1.2 设计特点
序号
项目
内 容
1
建筑功效
教学、科研
2
建筑特点
结构形式相对复杂，本工程平面形式不规则；无固定标准层
3
结构形式
基础结构形式
主楼：筏板承台下桩基
辅楼：独立承台下桩基
主体结构形式
钢筋混凝土框架-抗震墙结构
4
建筑层数
地上
8层
地下
1层
5
建筑平面
横轴编号
1～18
纵轴编号
A～Y1
横轴距离（m）
102.972
纵轴距离（m）
153.7
本工程目标为国优工程，技术资料必需随工程进度立即搜集、整理，做到工程完工，资料完整、正确。

第二章 技术资料具体内容及管理措施
2.1 项目经理部技术部设专职资料员负责技术资料定时搜集、整理、编目、归档，并每七天对所搜集技术资料进行整理、交圈。
2.2凡包含到技术资料各部门及专业分包均应提供一式四份原件资料（有单位红章），交技术部进行归档，包含人防工程资料提供五份。
2.3具体内容以下：
2.3.1关键原材料、成品、半成品、构配件出厂质量证实和质量试（检）验汇报。通常有复试资料，要求复试和原材必需对应，用铅笔在原材上注名复试编号，在复试上注明原材编号。
（1）水泥：
现场购入水泥，由物资部向技术部提供水泥出厂证实（28天强度），出厂合格证、材料准用证、复试汇报（以28天强度汇报为准，若有特殊要求，可暂提供3天强度汇报、同条件试验汇报），而且附件注明该水泥进入现场日期、数量。厂家应提供厂家资质证书及相关证实，且报经监理认可，不然不予使用。
（2）钢筋：
对于钢筋，应由物资部向技术部提供出厂证实，原材料复试汇报；现场加工钢筋，应提供钢筋接头试验汇报（如闪光对焊、电渣压力焊等）并附焊工合格证和使用焊条、焊剂和焊药合格证（即出厂质量证实书），并附件注明钢筋进场日期、数量；用铅笔在复试汇报上注明相对应材质编号及在材质证实上注明所对应复试汇报编号；厂家应提供资质证书及相关证实，且报经监理认可，不然不予使用。
（3）砖和砌块：
由物资部提供出厂证实书，对于承重结构，应有强度等级复试汇报。
（4）砂、石：
对于现场购入砂、石，物资部应向技术部提供对应复试汇报。
（5）外加剂：
对于现场购入外加剂，物资部向技术部提供出厂质量证实书（或合格证）、技术检测单、产品说明书和材料准用证及复试汇报。
（6）掺合料：
对于现场使用掺合料，如粉煤灰等，由物资部向技术部提供对应质量证实及复试汇报；
（7）防水材料：
由防水分包单位向技术部提供对应防水材料出厂质量证实书、出厂合格证、复试汇报、材料准用证、说明书，而且在包装纸上要求有“防伪标志”，施工人员要有上岗证，且在使用期内。
人防范围内防水材料要有河南省人防工程专业质量监督站颁发准用证。
（8）保温材料：
由物资部向技术部提供出厂合格证。
（9）门窗：
由物资部向技术部提供出厂合格证及材料准用证。人防工程密闭门、防护密闭门生产厂家要求持有国家人防办公室颁发《人防工程防护设备生许可证》和国家建设部颁发《人防标准构件专业生产厂生产许可证》及河南省人防工程专业质量监督站颁发准用证。
2.3.2施工试验统计：
（1）回填土、灰土、砂和砂石：
由试验人员提供对应按规范要求数量试验汇报和标准击实试验汇报，并附分层、分段取样平面位置图和剖面图。
（2）砌筑砂浆：
由试验人员提供试配申请单及配合比通知单，28天抗压强度试验汇报和强度统计评定。
（3）混凝土：
由技术部立即向有资质试验室申请试验配合比汇报并上报监理认可后，转交工程部。具体内容以下：混凝土开盘判定，判定日期为

第一罐混凝土搅拌真实日期；水泥复试汇报（28天强度）、材质证
明（28天强度）、材料准用证；砂试验汇报；石试验汇报；外加剂出厂质量证实、材料准用证、复试汇报、使用说明书（对于防冻剂和减水剂还应有钢筋锈蚀试验汇报）；粉煤灰复试汇报及出厂质量证实书。由试验人员立即提供混凝土试块早期强度汇报；28天标养强度试验汇报；抗渗试验汇报；全部试块做见证试验。
2.3.3施工统计：
（1）地基处理统计：
依据现场实际情况，由配属队伍做好处理统计，并由现场工程部交技术部进行归档。
（2）防水工程试水试验统计：
由防水分包队伍立即提供蓄水检验统计、淋水试验统计及试水检验统计，经现场工程部认可，报技术部归档。
（3）沉降观察统计：
由测量员立即提供建筑物沉降观察统计。
（4）质量事故处理统计：
如发生质量事故，则由质量部门提出质量事故汇报及处理验收统计，技术部提供处理方法，工程部提供实施统计。
（5）其它有特殊要求工程施工统计：
由工程部负责提供如保温、隔音、防火、耐火等工程项目依据相关要求施工统计。
（6）施工日志：
施工日志由工程部责任师做好统计，技术部依据实际工程进度每个月抽查一次，并以书面形式将抽查结果通知工程部，凡三次不加整改，以书面形式上报主管领导及项目经理。
2.3.4预检统计：
由工程部主管责任师负责提供工程项目相关全部预检统计（和工程报验同时），预检统计内容包含以下九项：① 工程定位测量；② 基槽验线；③ 模板；④ 楼层放线；⑤ 楼层50cm水平控制线，轴线

竖向投测控制线；⑥ 节点做法，放样检验；⑦ 预制构件吊装；⑧ 设备基础；⑨ 混凝土工程结构施工、施工缝留置方法、位置和接槎处理等。
2.3.5隐蔽工程验收统计：
由工程部负责提供隐蔽统计（和工程报验同时），隐蔽统计内容包含以下六项：
①地基验槽；②基础和主体结构钢筋工程（包含预应力张拉）；③施工现场结构构件连接；④可能危及人身安全和结构连接装饰件、连接节点；⑤屋面、厕浴间防水层下各层做法；结构结点、地下室施工缝、变形缝、止水带、过墙管（套管）做法；外墙板立缝、平缝、十字缝接头、阳台、雨罩和外墙板交缝等；⑥外墙保温结构节点做法。
2.3.6基础结构验收统计：
由项目总工牵头，技术部整理立案。
2.3.7设备安装工程统计：
建筑采暖卫生和燃气安装工程，建筑电器安装工程通风，电梯安装工程、电视电话安装工程全部资料由项目标机电管理部负责填写、搜集、整理、归档。
2.3.8施工组织设计和施工技术方法、方案：
由技术部负责编制并搜集、整理、归档本工程施工组织设计、施工技术方案及各专题施工技术方法。
2.3.9技术交底：
由工程部相关责任师负责提供关键分项工程施工技术交底。
2.3.10工程质量检验评定：
由工程部相关责任师负责提供工程检验批质量检验评定；由质量部报监理审批后整理、分类、编目，做好单位工程质量综合评定后进行归档。按中建一局（集团）企业程序文件，分项/分部工程质量报验认可单及其附件由工程部提交质量部，再由质量部上报监理，待返回后除质量评定由质量部保留归档外，其它交技术部归档。
2.3.11完工验收资料：

由主任工程师及项目经理负责牵头，质量部及技术部负责整理、归档。
2.3.12设计变更、洽商统计：
由技术部负责编制、搜集、整理、归档；保留图纸各部门，均由各部门自行负责将设计变更、洽商统计内容对图纸进行修正；包含发生经济变更洽商，由经营部附加经营报价，并一并归档。
2.3.13完工图：
由技术部负责按河南省现行要求进行制作、归档。
2.4全部资料移交一律以收发文形式列清单，不得以资料繁多等理由拒绝签字或列清单。
第三章 技术资料填写标准（包含土建和安装）
3.1资料填写必需字迹清洁、整齐，内容详尽、属实。
3.2假如一页纸填写不完,则需填写多页纸,但在资料右上角注明P1、P2、P3等字样。
3.3全部资料必需是在要求表格上填写，而不应善自用更名称措施挪用别表格来取而代之。
层数用英文字母来连接，BO1层表示地下一层，FO1表示地上一层。
3.4部位填写：（见下图）
标高由下向上填写，中间用曲杠连接。

阿拉伯数字写在后面。
英文字母写在前面。

1～ 5 / A～B，-5.6～ -2.6米，BO1层模板（或钢筋……）
3.5日期填写：.3.5（阿拉伯字母间用点来连接）
3.6工程名称填写：河南大学新校区图书馆
3.7凡属未达成标准或签字不齐全（除设计签字外）资料上报后一律返回，连续三次填写不合格，将书面通知项目经理部全部领导。

3.8以上全部资料填写全部必需用计算机在对应资料纸上打印出来，如部分表格实现计算机打印有困难，应立即书面通知技术部及项目总工。
3.9完工图由项目技术部立即用计算机反馈到对应完工图软盘上。
第四章 项目经理部各部门须填写表格
依据国家标准检验批表格、《工程建设监理规程》、河南省建委及人防办要求，并结合本工程特点，现将技术资料填写及报送监理资料要求以下：
4.1技术部负责填写及报送监理资料内容：
1．基础、主体工程验收统计
2．工程技术文件报审表
3．技术交底统计
4．单位工程验收统计
5．设计变更、洽商统计
6．工程物资选样送审表
7．施工进度计划报审表
8．设计交底统计
9．分包单位资格报审表
10．材料/购配件/设备报验单
11．复工报审表
12．承包单位通用申报表
4.2工程部负责填写资料内容：
1．隐蔽工程检验统计表
2．预检工程检验统计表
3．地基处理统计
4．技术交底统计

5．砂浆配合比申请单、通知单
6．混凝土配合比申请单、通知单
7．混凝土浇筑令、浇灌统计
8．施工日志
9．安全技术交底（交安全部）
10．防水工程试水检验统计
11．建筑烟（风）道、垃圾道检验统计
12．检验批及报验表
13．工程定位测量统计
14．基槽验线统计
15．楼层放线统计
16．沉降观察统计
17．包含人防工程检验、报验统计
4.3质量部负责填写及报送监理资料内容：
1．建设工程质量事故汇报书
2．分项/分部工程质量报验认可单
3．承包单位通用申报表
