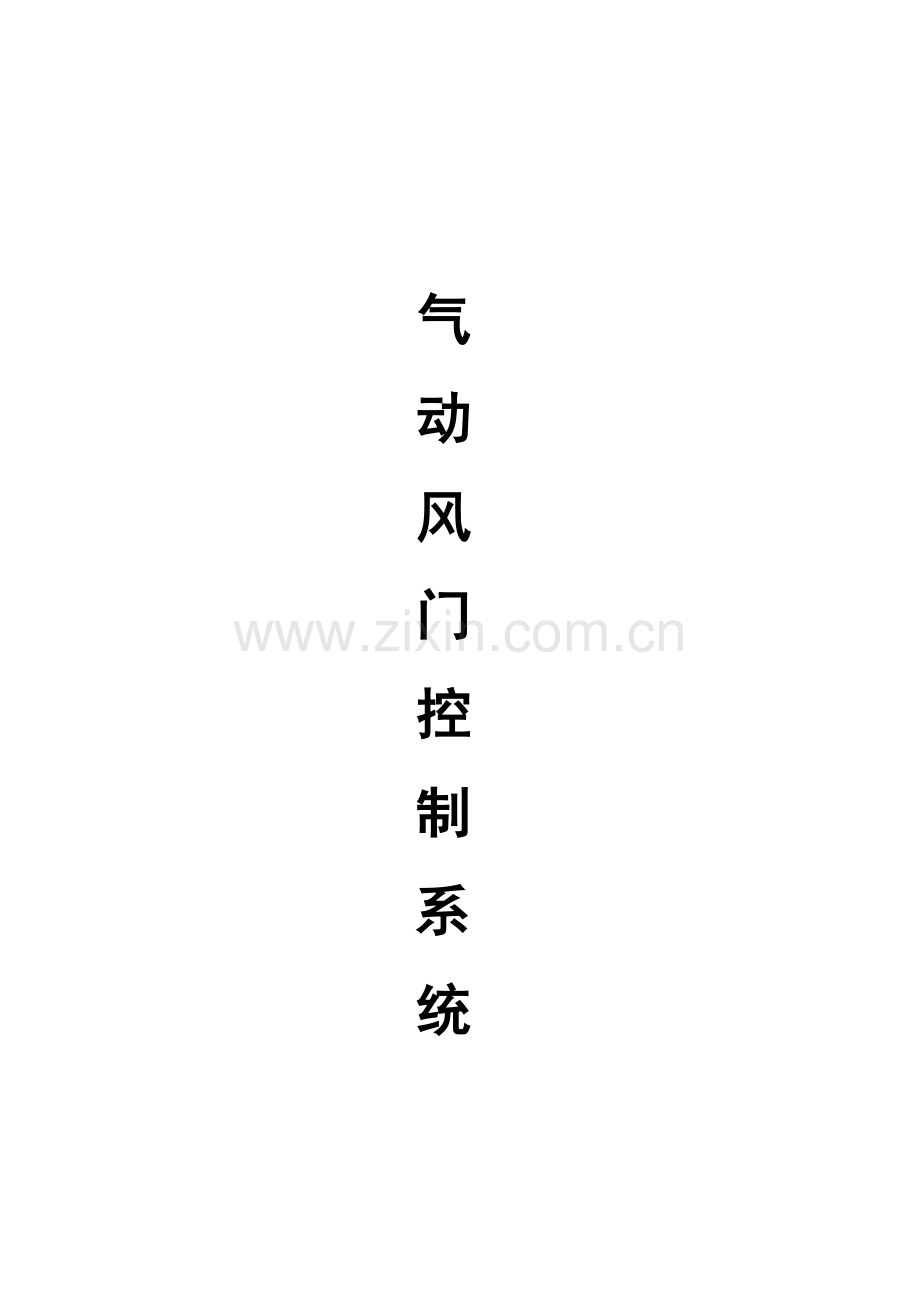

气
动
风
门
控
制
系
统

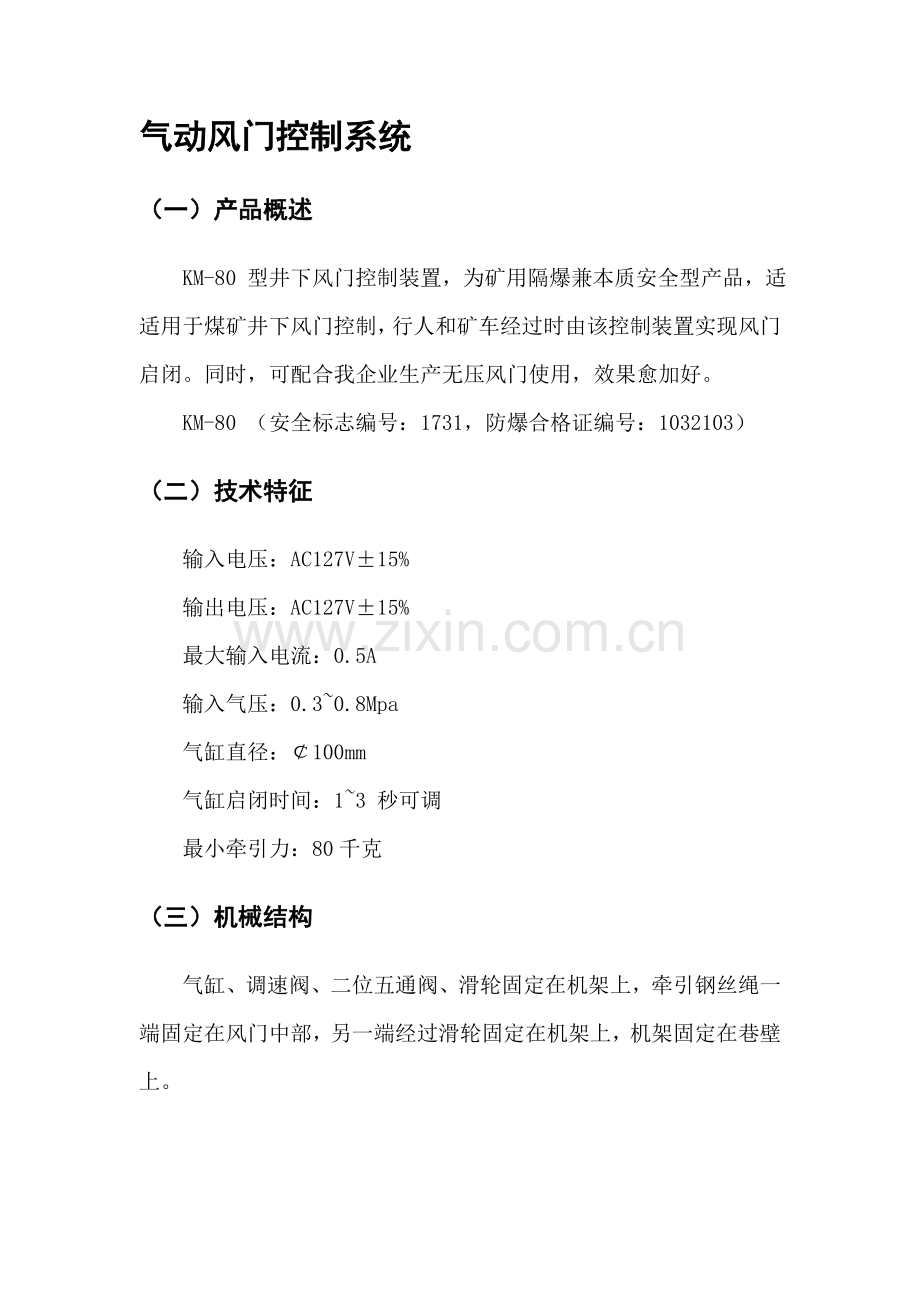

气动风门控制系统
（一）产品概述
KM-80 型井下风门控制装置，为矿用隔爆兼本质安全型产品，适适用于煤矿井下风门控制，行人和矿车经过时由该控制装置实现风门启闭。同时，可配合我企业生产无压风门使用，效果愈加好。
KM-80 （安全标志编号：1731，防爆合格证编号：1032103）
（二）技术特征
输入电压：AC127V±15%
输出电压：AC127V±15%
最大输入电流：0.5A
输入气压：0.3~0.8Mpa
气缸直径：￠100mm
气缸启闭时间：1~3 秒可调
最小牵引力：80千克
（三）机械结构
气缸、调速阀、二位五通阀、滑轮固定在机架上，牵引钢丝绳一端固定在风门中部，另一端经过滑轮固定在机架上，机架固定在巷壁上。

（四）电气系统
可编程控制器（PLC）安装在控制箱主腔内，经过接线箱和接线喇叭口和外围设备联接。控制箱在A门（或B门）处，装置在机架上，指示灯1D、2D分别安装在A门和B门外侧。

（五）功效及工作原理
（1） 功效
a) 行人经过红外感应或单钮操作，风门自动启闭。
b) 行车经过风门时，司机遥控（0~40米）风门自动打开或关闭，行车通畅无阻。
c) 两风门间有电气闭锁，其中一侧开启，另一侧不能动作，并有对面风门开启指示信号。
d) 风门启闭时间可调，速度可调。
e) 风门可设定延时自动关闭。
（2） 风门动力、机构工作原理
风门动力起源于井下管网压缩气体，气缸活塞干上装有滑轮2 ，钢丝绳一端固定在支架上，另一端经过滑轮2和导向滑轮3 连接到风门中部。当活塞杆缩回时钢丝绳抽动，将风门开启；当活塞杆伸出时，风门在弹簧力和巷道气压作用下返回关闭，并将钢丝绳拉紧。
（3） 气缸气动工作原理
动力气缸活塞杆伸缩是经过连接和气缸上防爆二位五通电磁阀，改变压缩气体进气方一直控制，其原理是来自井下气源压缩气体，经空气滤清器、油雾器后经过二位五通阀和单向节流阀进入气缸，将气缸活塞杆推出（或缩回），二位五通阀经过电控可改变其阀芯位置，安装在气缸上节流阀经过控制气体流量控制风门开闭速度。

（4） 电气工作原理
在两道风门（A和B）两侧经过红外感应或安装按钮1AN、2AN、3AN、4AN，行人抵达A门时，经过红外感应或按动1AN按钮（或2AN按钮），其信号经控制器处理后输出，直接控制电磁阀开启风门A；行人经过后须经过红外感应或按动2AN按钮（或1AN按钮），关闭风门A。一样，行人经过B门时，经过红外感应或按动3AN按钮（或4AN按钮），开启风门B；行人经过后须经过红外感应或按动4AN按钮（或3AN按钮），关闭风门B。行人反向经过时，原理相同。A门、B门各安装门位开关AM、BM，其启闭状态信号输入到控制器中，保障A门和B门不可同时开启。

（六）技术特点
该系统含有风门自动启闭、电气闭锁功效，井下风门实现了自动化控制，处理了行人、行车，风门人工开关，运输过人不便等问题，有效预防了风门伤人事故发生，因为风门启闭时间可调，速度可调，有效地预防了风门破损，减轻了工人劳动强度，提升了生产效率，降低了生产成本，确保了生产安全。
·无压风门
在矿井通风系统中，风门对安全生产起着很关键作用，我企业生产无压风门，是利用连杆机构将两扇门相连，两扇门开闭角度一直相等。两扇门在开闭过程中，一扇门受到风流推力，而另一扇门受到风流压力。因为压力平衡式风门为异向开闭，所以不管风流方向怎样，两扇门均同时受到风流推力和风流压力，而且大小相等。无压风门配合气动风门控制系统使用，效果更佳。
·关键特点：
（1）风门开启力小，开启力和风压大小及方向无关；
（2）双向隔风，无须再设反向风门；
（3）双面密封，漏风量小；
（4）系统简单，坚固耐用；
（5）关闭平稳，安全可靠；
（6）防火性能好，能有效阻断皮带运输巷可能发生火灾，预防火灾及有害气体进入其它巷道；
（7）压力平衡式风门既可手动操作，也可动力操作，如再加一套控制系统，可实现风门自动开启；
（8）两风门之间可实现相互闭锁。
    无压风门是由门框、门扇、联杆平衡机构、联锁机构和配重铁等部分组成。适适用于井下巷道任何需要安设风门地点，安装后将给您带来安全和方便。

·无压风门示意图
