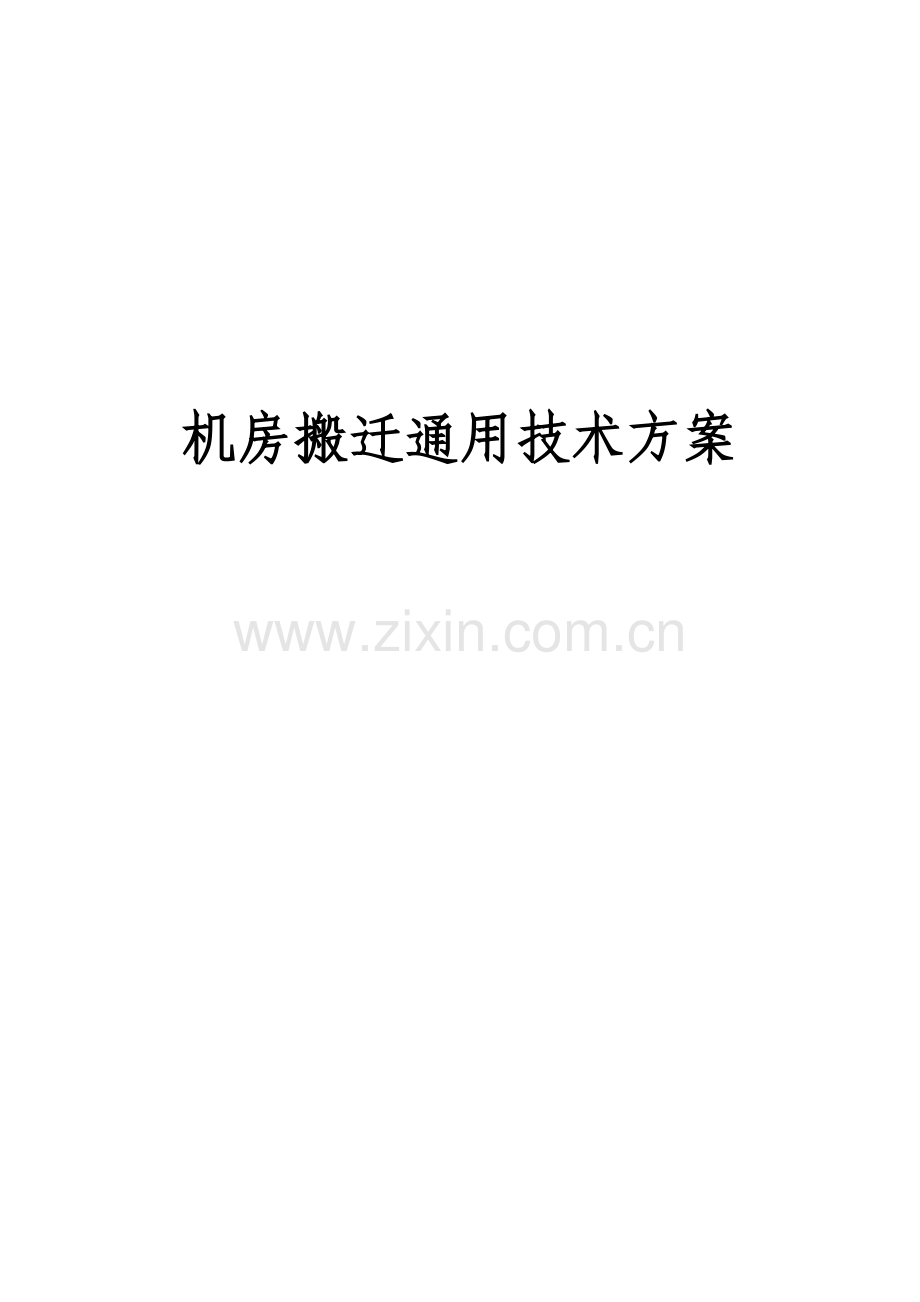

机房搬迁通用技术方案

目录
一、 系统搬迁概述 3
二、 XX系统当前系统现状 3
1． 网络拓补图 3
2. 设备登记表 3
三、 搬迁规划 4
1． 迁移实行前期准备 ...4
2． 迁移设备确认 4
3． 设备检测 4
4． 数据备份 4
5． 设备及接口标记 4
6． 实行流程： 4
四、 详细实行方案 5
1． 实行流程： 5
2． 目机房规定： 5
3． 设备关机搬迁前准备工作 5
4. 设备关机下架搬运…………………………………………………………..7
5. 设备上架安装………………………………………………………………….7
6. 设备加电……………………………………………………………………….7
7. IP地址规划（按需布置）………………………………………………………8
8. 备品备件准备………………………………………………………………..8
五、 应急解决 8
六、 搬迁时间安排 8
七、 运营监控 9

一、系统搬迁概述
本方案是以尽量不影响生产系统相应业务运营或将影响减少到最低为前提状况下制定，安排在顾客可接受停机时间窗口内进行搬迁工作，到生产时间段此前完毕整个系统有关服务器、网络设备、网络安全设备搬迁、安装及测试。并且在开机后来，继续跟踪系统运营状况，随时解决系统运营异常状况。
二、XX系统当前系统现状
1.网络拓补图（迁移工作进行前完毕）
2.设备登记表（迁移工作进行前完毕）
服务器
IP 地址
所在机房
机器位置
序列号
型号
配备

3.外部接口记录(迁移工作进行前完毕)
i、顾客接口
Ø XX系统对外部客户提供XX接口，客户可通过此接口完毕XX操作。
接口地址为：XXX
ii、软件接口
序号
接口名称
服务器
接口地址
1.

2.

3.

4.

5.

6.

三、搬迁规划
1.迁移实行前期准备
正式迁移前期大量准备工作是整个迁移工作极其重要某些。正式迁移前，需确认目机房网络、专线等必要生产要素联通完毕状况，务必在所有要素完备之后，再实行机房搬迁。
2.迁移设备确认
在此过程中需确认迁移网络设备、服务器、存储等硬件设备及其辅助设备和材料，并对需迁移设备进行分类记录，形成文档，由顾客方确认。
3.设备检测
i、硬件设备检测
在正式迁移此前，顾客方应对既有设备进行一次全面检测工作，涉及系统状态、组件和系统配备检测，确认系统迁移恢复后应具备功能和性能。
ii、服务器软件应用系统检测
配合业务系统开发维护单位，对系统集成接口、设备连接进行检测，确认系统迁移恢复后应具备功能和集成方式。
4.数据备份
对各系统配备参数和配备文献、操作系统等做有效备份和保存，形成文档
5.设备及接口标记
标记重要内容为：
Ø 服务器设备标记：在设备做好标示，注明设备型号、配备、功用、接口信息等信息；
Ø 网络设备标知：注明设备型号、配备、功用、接口信息等信息；
Ø 线缆标记：接口类型、连接设备等信息。
设备标记工作已经按既有机房设备摆放位置格局做好标记区别。在设备迁移到指定位置后再次做好标记，并整顿成册为后来管理做好基本根据。
6.实行流程：
对所有设备进行分析，制定应急方案
拟定实行方案
与搬迁有关各公司技术人员现场交流
现场勘察

流程重要依照搬迁前需要制定，重要详细理解当前系统设备状况，系统运营状况。针对所理解状况制定详细搬迁方案以及应急方案。
四、详细实行方案
为了搬迁能准时顺利进行，并且在搬迁后可以保证设备正常运营，需制定一系列简朴明了工作表，协助工程实行人员拟定各种搬迁工作中要执行工作与否完毕。避免工作失误，避免导致搬迁工作延误。
1． 实行流程：
程序、数据备份

设备标记
新机房检查测试
搬迁工作准备（搬迁方案、搬迁工具）

新机房IP分派表（按需填写）、各接口连通性测试登记表，新IP有关端口访问权限申请
程序、数据备份表
设备端口标记表

设备连接

设备上架

设备搬运

设备下架

设备关机

设备端口标记表

完毕
功能测试
启动系统服务
更改系统配备文献（按需进行）
设备开机

新机房IP分派表（按需填写）、新IP有关端口访问申请配备，各接口连通性测试登记表

2． 目机房规定：
需要在搬迁前再次检查目机房必要设备及网络设立与否符合规定，详细规定视不同生产系统而定。
3． 设备关机搬迁前准备工作
设备搬迁前准备工作进行，数据备份，连接端口标记，地址规划，备件准备。
1）数据备份
备份应涉及服务器数据备份、网络设备配备文献备份等。
下图工作表在备份时由搬迁负责人同系统管理人员共同确认完毕。
服务器表
服务器名称
服务器功能
备份内容及存储状况
与否备份完毕

网络及网络安全设备
设备名称
设备功能
备份内容
与否备份完毕

2）设备标记
如果设备没有名称，需要为设备编制名称，并在每台设备上用标签打印纸标记名称，下表用于对设备没有详细标记状况下纪录。此表重要用于设备搬迁后迅速连接，避免由于连接错误导致服务不能正常访问，延误搬迁事件等状况发生。

服务器
项目
网络接标语
相应互换机接标语

磁盘阵列：
光线互换机端口
相应服务器端口
端口 1

端口 2

端口 3

端口 4

端口 5

端口 6

网络设备
设备
网络接标语（针对其她网络设备接口）
相应设备接标语

4.设备关机下架搬运
5.设备上架安装
6.设备加电
1）设备运营检测
物理线路检测：
设备运营状态检测：
7.IP地址规划（按需设立）
IP地址规划是针对顾客在搬迁后IP地址有变化状况，设备需要重新配备制定配备表。在搬迁前对设备有一种详细IP规划，在配备时提高效率避免错误。
服务器表
服务器名称
原IP
新IP
备注

网络设备
设备
原IP
新IP
备注

8.备件备品准备
备品备件表：
设备
数量
单位
光纤

条
内存

对
硬盘

块

块
等等

五、应急解决
业务人员、技术人员应做好应对各种突发状况准备。
六、时间安排
时间安排
项目
时间（小时）
备注
备份（可提前备份）

停机

拆卸

搬运

上架

连接

开机

配备测试

七、运营监控
设备开机，各项配备完备，应用启动之后，要对系统运营进行持续监控，如出故障，有关人员需要及时解决。
