步科编程软件使用基础手册.doc

入门阶
一、软件安装
1.手册中术语简介

2.使用软件注意事项
1）.kinco HMIware 只能向下兼容不向上兼容，即低版本打不开高版本。
2）使用工程密码保护、上传密码和反编译密码，请务必紧记密码步科公司不提供恢复出厂设立。
3.软件简介
kinco HMIware组态编辑软件（如下简称kinco HMIware）是上海步科自动股份有限公司。
4.使用环节

5.软件运营安装规定
1）使用win7操作系统时不要将软件安装在C盘（系统盘）
2）使用win7打开软件时必要右键图标，以管理员身份登录；
6.语言切换

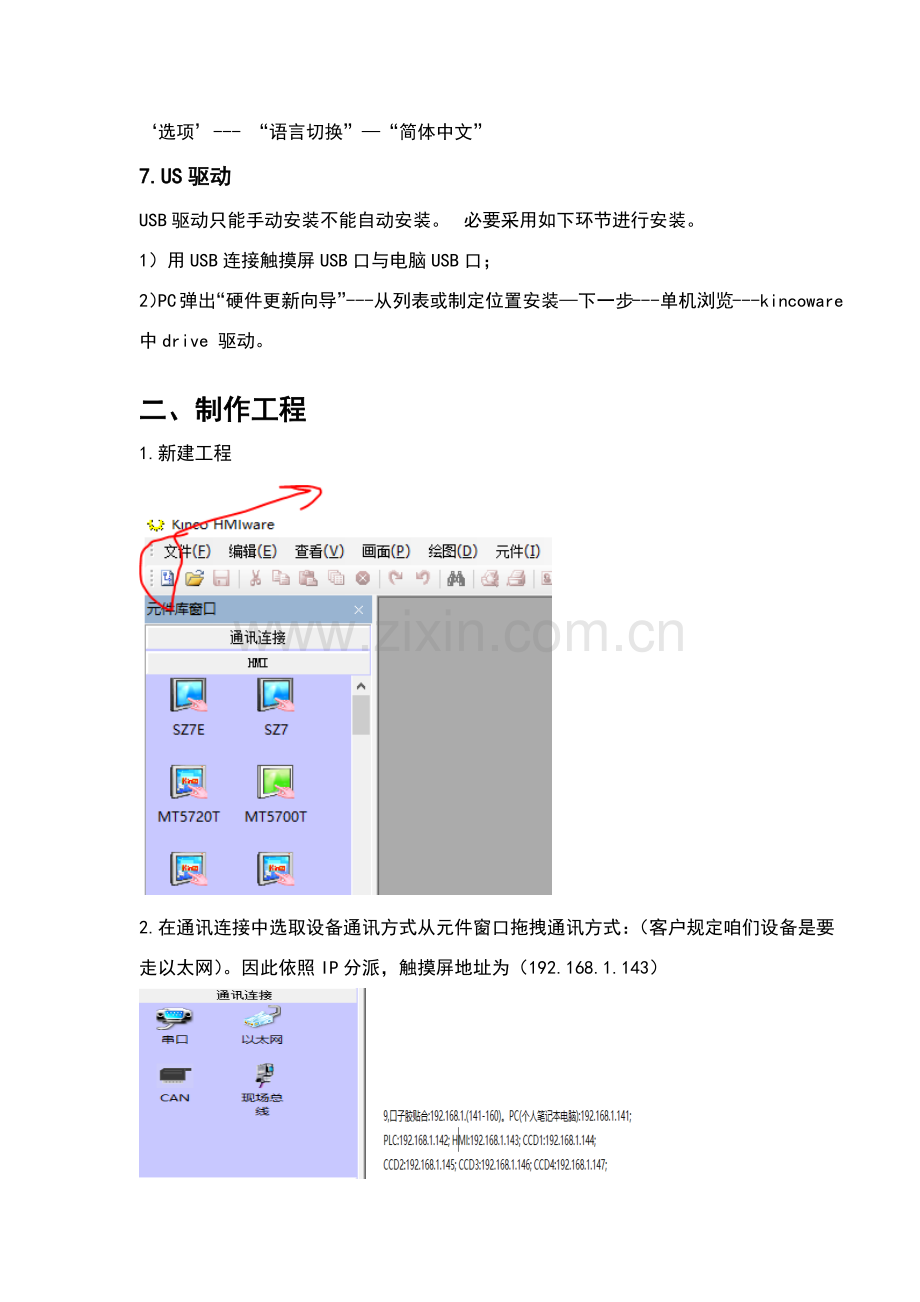

‘选项’--- “语言切换”—“简体中文”
7.US驱动
USB驱动只能手动安装不能自动安装。 必要采用如下环节进行安装。
1）用USB连接触摸屏USB口与电脑USB口；
2）PC弹出“硬件更新向导”---从列表或制定位置安装—下一步---单机浏览---kincoware 中drive 驱动。

二、制作工程
1.新建工程

2.在通讯连接中选取设备通讯方式从元件窗口拖拽通讯方式：（客户规定咱们设备是要走以太网）。因此依照IP分派，触摸屏地址为（192.168.1.143）

3.选取PLC、触摸屏（所有在左侧元件列表中寻找）

4.通讯连接

5.触摸屏组态画面设计

6.更改背景属性颜色
1.在当前页面空白处双击—弹出窗口属性对话框—更改背景颜色---选取自定义颜色

7.添加文字

8.打开非kinco DTOOLs制作工程
打开KINCO HMIWARE工程，办法如下图，不是所有kinco HMIware 文献都能打开

进阶篇
1.顾客界面简介

2.工具栏简介

2.1 元件视图：在“plc 元件列表”空白处右键鼠标，可以进行大\小图标切换。

小图标

2.2工程构造窗口

2.3有时为了以便查看自己触摸屏究竟使用了哪些软元件：可以在：“查看—元件列表”

设计办法画面切换：是当前窗口画面（或已经打开子窗口）关闭，并打开另一种指定窗口。
它有两种办法：
1）使用功能键切换；

2）使用PLC控制：“元件中PLC控制”指定控制字地址。通过变化自地址切换到相应编号基本画面
基本窗口
1.不同类型窗口画面设立显示未知方式不同。
a.依照软元件位置;在编辑状态下“直接窗口”或“间接窗口”元件位置位置即显示位置。
b.依照变量值来拟定；设立“直接窗口”或“间接窗口”元件属性使用自定义显示坐标。指定字寄存器值即为窗口运营位置。

2.字体
触摸屏中使用过多字体会造导致字体文献个数增长导致编译速度变慢、下载速度及画面切换速度过慢。
3.数字（在基本窗口中—元件---数值/ 文本-数值输入—数字—上下限）

4.键盘
1)使用公共窗口键盘。

5.多语言切换
在Kinco DTOOL中，顾客可将用各种语言编写内容预先登录到文献库里。运营时通过变化Kinco DTOOL提供系统寄存器LW9130值来切换显示字体。

5.时钟
通过特殊寄存器校准时间。

显示效果

6.更改串口 /型号切换
在“窗口---拓扑构造窗口”调出配备图。然后右键触摸屏选取串口更改或者型号切换。如下图

7.索引寄存器
通过变化寄存器值从而变化操作对象地址。这个寄存器就叫做索引寄存器。而实际操作地址=原操作地址+索引值。
8.触摸屏蜂鸣器声音取消
在“窗口—拓扑窗口”右键触摸屏图标，找到属性—触摸屏扩展属性。

1.窗口：
窗口是HMI程序基本元素，每个画面都是由些窗口构成。有了窗口才干放置图形、文字显示在HMI画面上。
2.文本显示屏
文本显示元件是将指定HMI内部寄存器或PLC 控制器字寄存器内部数据按照ASCII码解析后，以字符串形式显示出来。文本显示元件不支持多行显示。
3.报警显示
报警显示元件用于显示已在“报警信息登录”中登记过且当前状态满足触发条件报警信息。
4.直接窗口
直接窗口依照HMI内部寄存器或PLC控制器寄存器位状态来显示指定窗口窗口内容。
5.间接窗口
间接窗口可显示与HMI内部寄存器或PLC控制器寄存器里数据相似且已创立窗口编号相应窗口内容。

宏指令
1.宏指令定义：
宏指令使用C语言源代码编辑方式来满足逻辑和算术运算等特殊应用。
2.宏代码编辑环境
宏编辑环境重要有：宏编辑窗口、
宏变量窗口、工程文献列表三个某些构成。

3.创立宏代码
1）点击工具栏上M符号，

2）选取触摸屏编号及创立宏名称

3.编写宏代码
编写宏代码一方面要先进行宏变量定义：在变量窗口进行右键单击-增长变量。
4.使用宏时注意事项

5.宏代码编写

6.数组应用
数组事实上是一组具备相似数据类型和名称变量集合。每个数组元素均有一种编号，这个编号叫做下标，数组元素个数也叫做数组长度。用一种变量名称和一种下标来表达数组中一种变量。例如data{0}表达数组中第一种变量，“data”表达数组名称，背面0是下标。
7.使用宏注意点
宏代码中所读取外部变量值是在宏被触发时一次性读取，宏运营时不会再次或多次读取。

密码
1.工程密码
1）单击编辑软件中文献—工程密码保护；

2. 上传密码
在“拓扑窗口”---“HMI属性”—勾选容许上传，设立密码

3.安全级别

与顾客权限关于系统保存寄存器

补充
1.语言切换
Kincoware 中，顾客可将用各种语言编写内容语言登录到文本库里，运营时通过更改Kincoware提供系统特殊寄存器LW9130值来切换各语言相应值。
2.画面切换开关
画面切换开关使用是功能键
3.字地址多状态显示
“元件—批示灯---多状态显示”。
4.报警
“报警显示元件用于“已在报警信息登录”中登录过，且满足触发条件报警信息内容。
5.做间接窗口（也就是读取数据寄存器值来进行弹窗）
选取左侧“PLC元件”，---“多状态设定”—“多状态设定”-“设立常数”
6.如果想用一种元件来执行两种开关功能。就可以采用组合操作元件。
选取菜单栏“按钮/开关”，---“组合元件”—元件属性—右键添加位状态设定和多状态设定元件。
6.1.位状态设定开关只支持开、关、切换开关
6.2.多状态设定元件只支持设定常熟，加、减类型。
7.如果想用一种元件来执行两种开关功能。就可以采用组合操作元件。
8. 增长任意编号画面。点击右侧-“树形构造”— “增长组态画面”-“自定义”—更改画面编号。
9.查询历史报警时间（外设历史事件）
1.先存储历史事件：点击窗口—拓扑窗口—双击触摸屏—历史事件存储
10.顾客登录
1）为了防止不是这个工位人操作这个机台，操作工需要输入密码才干进入产线信息界面
2)为了防止操作工乱修改设备里参数，生产线、工序和生产机型，这三项参数需要工程师或者管理员权限才干修改。
11.去掉现触摸屏中任务栏
点击触摸屏属性中去掉任务栏

位状态设定元件。
位状态设定元件，它不能显示元件开关自身状态。
位状态切换元件。
位状态切换元件，它显示元件自身状态。
文本元件。
文本元件涉及文本输入、记事本和文本显示元件，重要用于将数据按照ASCII码解析后以字符串形式存入指定字符串中。
做产量比例
1.步科触摸屏使用是棒图元件进行设计。它是以HMI柱状图比例方式显示指定HI内部寄存器或者是PLC控制寄存器数据，即读取实际值与设定值之间比例方式表达出来。
