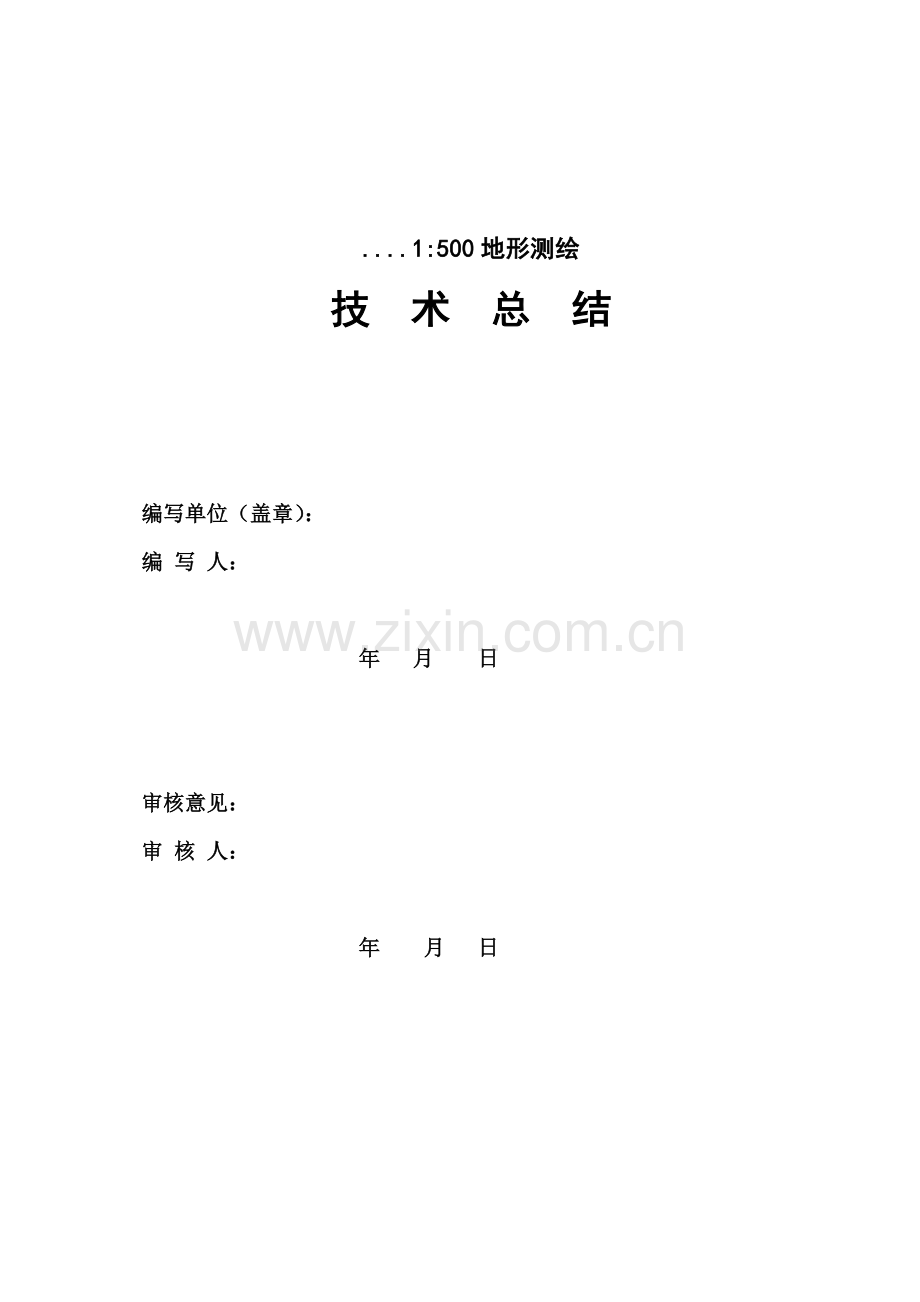

....1:500地形测绘
技 术 总 结

编写单位（盖章）：
编 写 人：

年 月 日

审核意见：
审 核 人：

年 月 日

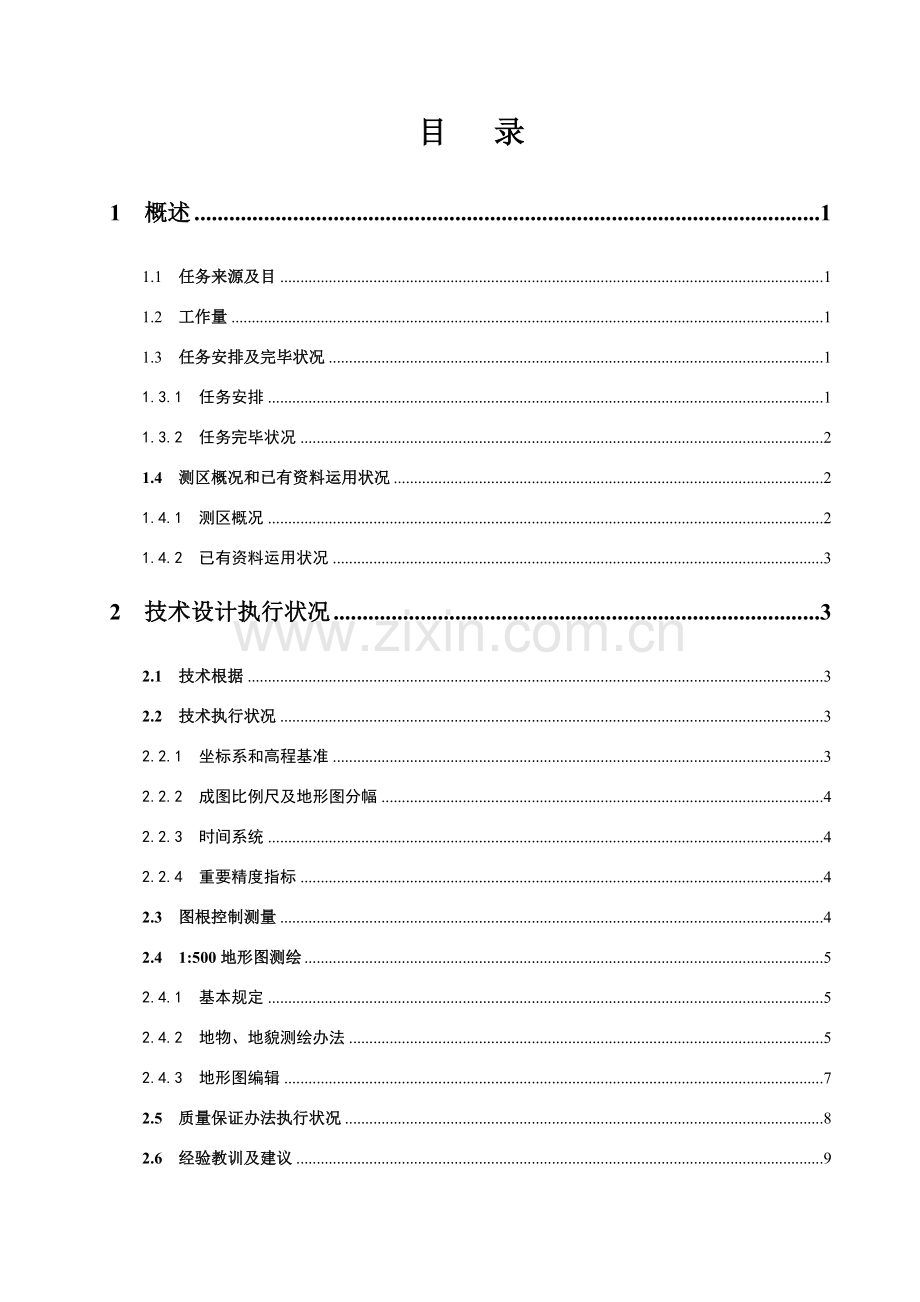

目 录
1 概述 1
1.1 任务来源及目 1
1.2 工作量 1
1.3 任务安排及完毕状况 1
1.3.1 任务安排 1
1.3.2 任务完毕状况 2
1.4 测区概况和已有资料运用状况 2
1.4.1 测区概况 2
1.4.2 已有资料运用状况 3
2 技术设计执行状况 3
2.1 技术根据 3
2.2 技术执行状况 3
2.2.1 坐标系和高程基准 3
2.2.2 成图比例尺及地形图分幅 4
2.2.3 时间系统 4
2.2.4 重要精度指标 4
2.3 图根控制测量 4
2.4 1:500地形图测绘 5
2.4.1 基本规定 5
2.4.2 地物、地貌测绘办法 5
2.4.3 地形图编辑 7
2.5 质量保证办法执行状况 8
2.6 经验教训及建议 9
2.6.1 经验教训 9
2.6.2 建议 9
3 成果质量阐明与评价 10
4 上交测绘成果及资料清单 11

....1:500地形测绘
技 术 总 结
1 概述
1.1 任务来源及目
为适应…都市建设迅速发展，合理、有效地运用土地资源，满足经济建设和社会发展需要，及时精确地为城区规划、税收及土地整顿等方面提供重要基本资料，受……住房和城乡规划建设局委托，特作如下总结。
1.2 工作量
1、布设了GNSS一级控制网点4点；
2、施测了GNSS-RTK图根点119点；
3、完毕1:500全野外数字化测图3.5㎞2。
1.3 任务安排及完毕状况
1.3.1 任务安排
1、项目参加人员状况（见表1-1）
表1-1
职务/岗位
人数
备注
项目经理兼技术负责
1
工程师
质检员
1
工程师
安全员
1
助理工程师
控制测量
4
助理工程师2人，技术员2人
碎部测图
10
助理工程师5人，技术员5人
总计
17

2、投入重要仪器设备（见表1-2）
表1-2
序号
类型
数量
型号
技术指标
设备来源
使用状况
1
GNSS接受机
3
中海达V30
H:10mm+1ppm V:20mm+1ppm
自购
图根控制
3
全站仪
5
见检定证书复印件
自购
地形图测绘
4
计算机
10
便携式

自购
所有作业过程
5
计算机
2
戴尔（台式机）

自购
数据汇总
6
绘图仪
1
HP510(A1)

自购
所有作业过程
7
打印机
1
HP1280（A3）

自购
所有作业过程
8
数码相机
1
CANON IPX987

自购
所有作业过程
3、应用软件状况（见表1-3）
表1-3
序号
名称
用途
1
南方CASS 9.1地形地籍成图系统
图形编辑
2
AutoCAD /
辅助图形编辑
3
Windows XP/7
操作系统
4
Office /
办公软件
1.3.2 任务完毕状况
按合同规定，本项目于6月10日进场，30天内完毕了所有内外业及检查工作，并向业主提交了合格测绘成果。
1.4 测区概况和已有资料运用状况
1.4.1 测区概况
本测区地理位置为东经…°30′44″～107°31′46″，北纬…°09′20″～31°11′38″，直线距离从北到南约4公里，从东到西约1.6公里。
测区交通通讯便利，但地形地貌错综复杂，地形以丘陵、山地为主，植被茂密，通视困难。
1.4.2 已有资料运用状况
1 、已知点成果资料
本次平面首级控制起算数据源于……为….市住房和城乡规划建设局所施测三等GNSS网点3个，经踏勘保存完好，该成果属….年北京坐标系。作业时平面采用了GNSS-RTK加密图根控制点，最弱点点位中误差为5.9㎝，最弱点高程中误差为7.7㎝。
高程：采用了GNSS拟合高程。
2 、地形图资料
测区有甲方提供1:5000纸质地形图，在本次测量设计过程中发挥了很大作用。
2 技术设计执行状况
2.1 技术根据
1、CJJ/T 73-《卫星定位都市测量技术规范》；
2、CJJ 8-《都市测量规范》；
3、CH/T 1004-《测绘技术设计规定》；
4、CH/T 1001-《测绘技术总结编写规定》；
5、GB/T 24356-《测绘成果质量检查与验收》；
6、GB/T 20257.1-《1:500、1:1000、1:地形图图式》；
7、GB/T 12898-《国家三、四等水准测量规范》
8、本技术设计书；
9、其她有关规范及作业过程中补充规定。
2.2 技术执行状况
2.2.1 坐标系和高程基准
1、坐标系：….年北京坐标系，3度带高斯投影，中央子午线为东经…..°。
2、高程基准：由于已知水准点成果属….国家高程基准，使用时将其改算为…年黄海高程系成果。
2.2.2 成图比例尺及地形图分幅
本次成图比例尺为1:500，基本地形图图幅按高斯-克吕格坐标格网线划分，规格为50cm×50cm正方形分幅，1:500地形图每平方公里划分16幅，地形图图号以该图幅西南角图廓点坐标公里数编码，X坐标在前，Y坐标在后，中间用短线连接，取到小数点后两位。
2.2.3 时间系统
GNSS测量采用GNSS时间系统，GNSS观测和记录采用协调世界时（UTC）。
2.2.4 重要精度指标
图根点相对于图根起算点点位中误差≤0.05m；高程中误差≤0.1m。测站点相对于邻近图根点点位中误差≤0.15m；高程中误差：平地≤0.1m，丘陵地≤0.125m，山地、高山地≤0.166m。图上地物点相对于邻近图根点点位中误差与邻近地物点间距中误差满足：都市建筑区和平地、丘陵地点位中误差≤0.25m，邻近地物点间距中误差≤0.20m；山地、高山地和设站施测困难旧街坊内部点位中误差≤0.375m，邻近地物点间距中误差≤0.30m。
取2倍中误差为测量限差。
2.3 图根控制测量
本测区重要采用了GNSS-RTK测量方式进行图根点加密工作，平面和高程同步进行。位于水泥、沥青地面图根点采用刻十字或嵌入水泥钉、铆钉作为标志，并在周边用红漆绘出了方框及点号；土质地面使用木桩，中部钉以射钉。图根点编号为T001～T120（“T”为图根点）。
GNSS-RTK图根测量基本精度符合CJJ/T 73-规定。GNSS-RTK图根测量（平面）重要技术规定皆符合表2-1规定。
GNSS-RTK图根测量（平面）重要技术规定 表2-1
级别
相邻点间距离
（）
点位中误差
（㎝）
边长
相对中误差
起算点级别
流动站到单基准站
间距离（㎞）
测回数
图根
≥100
5
≤1/4000
四等及以上
≤6
≥2
三级及以上
≤3
注：作业时检测了至少一种控制点，平面位置较差≤5cm。
GNSS-RTK图根测量（高程）平地、丘陵重要技术规定皆符合表2-2之规定，山地为其相应指标1.5倍。
GNSS-RTK图根测量（高程）重要技术规定（平地、丘陵） 表2-2
级别
模型内符合中误差（㎝）
高程中误差（㎝）
检测较差（㎝）
图根
3.0
5.0
10.0
GNSS-RTK图根点平面和高程成果均在限差之内取各次观测成果平均值作为该图根点观测成果。
2.4 1:500地形图测绘
2.4.1 基本规定
本次地形图基本等高距为1m，使用全站仪实地对地物点及各种地形要素进行了测量。最大测距地物点≤160米，地形点≤300米。
2.4.2 地物、地貌测绘办法
测绘时都遵守了“看不清不测”、“没有根据不绘”原则，详细施测办法如下：
1、居民地及建筑物
居民地是地形图重要地物要素，各类建筑物及重要附属设施(如围墙、栅栏、篱笆、铁丝网等)均按实地外围轮廊进行了精确测绘，房屋皆以墙基为准，阳台均已表达(落地阳台归入房体)。房屋和建筑物轮廓凹凸＜0.2m、简朴房屋＜0.3m用直线相连，内部天井也进行了表达。
房屋材料构造按：砼、混、砖、木、石、破、简朴房屋及棚房分类，房屋材料构造及层次不同步进行了分割表达，并注明了构造材质及层数。
2、独立设施
塔、亭、碑、像、楼、露天设备等独立地物均已表达，图上占地面积不不大于符号尺寸时则绘出了用地范畴线，内配备了相应符号或注记。
3、交通及其附属设施
公路、铁路、乡间大车路和小路及其附属物，如桥梁、涵洞、路堤、路堑、排水沟、水渠等，均已按规定测绘，省道注明了路线编号。公路、街道则注明了铺面材料(水泥、沥、砾、石、砖、碎石、土等)，如一条道路铺面材料不同步用地类界进行了分开，并分别注明。路堤、路堑按实际绘出了其边界，并在其坡顶、坡脚标注了高程，城区街道将车行道、过街天桥、过街地道入口、分隔带、环岛、街心花园、人行道及绿化带等绘出。跨河或沟谷桥梁，实测了桥头、桥身、桥墩位置，并加注了构造。
4、水系测绘
测区内河流、水池、塘、及溪沟有加固堤坎，测至了加固堤坎边沿，无加固堤坎测至了河岸线，并注明了河流名称。当河流和沟渠实际宽度不大于0.5m时，均以单线表达。
5、管线
测区内各种电杆、铁塔位置均进行了实测，当各种线路在同一杆架上时，只表达了重要；测区内电力线、通信线均实连线；地面上输排水、输气等各种管道均表达并注明了传送物质名称；地面下各种管线未表达。
6、地貌及土质
自然形态地貌均用等高线表达；陡崖、斜坡、陡坎、梯田等地貌特性均用相应符号表达；梯田所有测出了田坎和高程；陡崖则测注了上棱线及崖脚高程，并以相应图式符号进行了表达。
斜坡分为加固和未加固两种，天然形成和人工修筑坡度不大于70°且图上投影宽度不不大于2mm，当坡面较宽且有明显坡脚线时，坡脚位置都进行了精确测绘，斜坡长线绘至了坡脚，坡顶及坡脚均注记了高程。
陡坎亦分加固和未加固两种，天然形成和人工修筑且图上投影宽度不大于2mm以陡坎进行了表达，田坎所有完整。
7、植被
地形图上对的反映出了植被类别特性和用地范畴分布。同一地段生长各种植物时，按经济价值和数量进行了恰当取舍，但不超过二种。图上面积不不大于25cm2以上林木注明了树种及平均高度。
8、高程注记及等高线绘制
地形图上高程注记点均匀分布，普通注记间距为15m，平坦及地形简朴地区做了恰当放宽解决，地貌变化较大丘陵、山地与高山地等地形特性点则恰当进行了加密。高程注记精准到分米。
山顶、鞍部、山脊、山脚、沟谷、台地、凹地及其他地面倾斜变换处，均测注了高程点；道牙、街道交叉中心、建筑物墙基相应地面、桥面、广场等地已注记了高程。
用等高线表达地貌充分反映了测区地貌特性，山顶、鞍部、凹地等处等高线加绘了示坡线。等高线如遇到建筑物、双线道路、双线河流等地方进行了中断。
9、文字注记
地形图上标注了各单位名称(有二级名称就标注二级名称)、地理名称。施工工地统一注记为“施工区”。
2.4.3 地形图编辑
内业将控制点和野外实测地形、地物点等坐标数据转入南方CASS9.1，再结合野外勘丈数据编绘成图。
1、按GB/T 20257.1-《1:500、1:1000、1:地形图图式》规定，编辑了各种注记。
2、依照碎部高程数据编辑高程注记点，绘制了地貌。
点状地物中心点是符号定位点，编辑时均采用了捕获方式。
3、各类要素关系解决
编辑时均解决好了各要素关系，各图层要素叠加后其关系仍保持了协调一致。
在符号密集、相距较近时，次要符号采用移位0.2mm表达，线状符号相距较近时，也是将次要线状符号移位0.2mm表达。土质或植被面积较大时，其符号间隔作了放大描绘；水涯线上高程注记进行了接边解决，且保证不浮现上下游高程值矛盾。
各类注记没有压盖水系边线、道路口交叉、建筑物拐角、各类独立符号等现象，当注记压盖时，做了“裁线”解决，但未对基线、构面线进行裁线，同图层及不同图层注记没有交叉压盖。
4、图廓整饰
图廓整饰时，图幅接图表注记完整。施测单位注记：…..住房和城乡规划建设局；左下角注记：….年北京坐标系/..年黄海高程系，等高距为1m/GB/T20257.1-国家基本比例尺地图图式 第1某些：1:500 1:1000 1:地形图图式；南面中间注记： 1:500。
5、接边
图幅接边时，不但进行了数据接边，并且保证了接边要素属性对的，接边精度在限差范畴内按各移一半原则进行了解决，超限时到实地检查纠正。
接边限差平面满足表2-3规定：
表2-3
地区别类
点位中误差（图上mm）
建筑区、平地、丘陵地
≤1.4
沿街坊内部
≤2.1
高程注记点中误差按等高线插求点中误差来衡量(见表2-4)。
表2-4
地区别类
平地
丘陵地
山地
高山地
高程中误差（等高距）
≤2.8/3
≤2.8/2
≤5.6/3
≤2.8
2.5 质量保证办法执行状况
1、组织管理办法
为保证项目顺利实行，现场成立了项目经理部，项目经理部设项目经理兼技术负责1人，质检员1人，安全员1人，同步设有控制测量组2个，碎部测图组5个。项目经理兼技术负责由…..同志担任，质检员由测绘工程师…..同志担任，安全员由测绘助理工程师……同志担任。
项目经理主持项目全面工作；项目技术负责重要负责项目设计书审核及技术问题解决；项目安全员重要负责寻常安全及与本项目有关单位协调联系；项目质检员重要负责项目过程检查及最后检查实行。
2、资源保证办法
（1）、人力资源：本项目现场共计投入17人，均是长期从事大地测量和工程测量、具备丰富工作经验者。其中涉及工程师2人，助理工程师或技术员15人。
（2）、软、硬件装备：所有有关软件均通过了测试，精确可靠。合格仪器设备保证了按筹划投入，所有使用各类测绘仪器均在省法定单位检定使用有效期内。在作业期间按规范关于规定进行了检查和校正，保持了其正常使用状态。作业人员所有选用了本单位合格上岗人员进行作业。
3、质量控制办法
在技术设计、生产、检查、验收等各环节均严格执行了GB/T 24356-《测绘成果质量检查与验收》和我单位ISO9001-《质量管理体系规定》、《质量手册》、《质量体系文献》等文献，实行了二级检查一级验收。
(1)、全面履行ISO9001：国际质量保证体系原则，对项目生产实行了全过程技术质量监控管理。
(2)、根据任务量，投入了相应测绘生产人员和技术力量，配备了足够、通过计量单位鉴定、合格仪器设备。
(3)、建立健全了技术质量保证体系，设立了工程项目负责人，技术负责人和专职质量检查员，以保证测绘成果成图质量。
(4)、技术质量监控小组采用以防止为先，重点抓基本测绘生产过程工序质量监控管理办法，对生产各个阶段进行了事前指引、中间监控、成果抽检，实行全过程管理。
(5)、对测绘成果成图进行了二级检查一级验收，即自查互检，院专职质检员检查和单位最后检查。自查互检内外业均进行了100％检查；专职质检员检查，外业检查比例不低于20％，内业进行100％检查。通过作业组自查及院检查合格成果成图再提交队进行最后检查。队最后检核对上交成果成图进行了抽样检查，外检抽查比例不低于5％，内审比例不低于20％。经所有检审合格成果再提交甲方验收。
4、数据安全办法
严格执行我单位制定测绘档案资料管理办法和测绘资料保密制度，项目生产期间所有数据文献均及时进行了存盘备份解决。项目部还指派了专人对生产成果、计算机实行管理，禁止任何人运用生产计算机上网，避免了病毒袭击，保证了数据安全。
项目完毕所有成果移送甲方后，生产单位有关资料一律清除。
2.6 经验教训及建议
2.6.1 经验教训
本项目能圆满地完毕，得益于….住房和城乡规划建设局与……双方领导注重、支持和所有参加此项工作同志们团结协作、认真负责、努力工作成果。
由于受天气条件影响，经常下雨，致使咱们作业人员无法开展外业数据采集工作，从一定限度来讲延误了项目工期。
2.6.2 建议
本次作业采用了GNSS和全数字化测图等时新技术、仪器，成果、成图精度优良。建议业主一方面要加强测量标志保管与维护，另一方面要保持地形图时效性，随时做好图件更新工作。若图件地形、地物发生变化，应及时进行修测，对原图进行修正，以便更好使用。
3 成果质量阐明与评价
1、图根控制点精度状况
GNSS-RTK图根控制测量结束后，使用检定合格全站仪对10℅图根控制点进行了同精度检核，检核状况见表3-4。
GNSS-RTK图根控制点检核登记表 表3-4
类别
边长检核
角度检核
高程检核
备注
边长较差相对中误差
角度较差（″）
高程较差（㎝）
实测
1/5709
15
3.6
最大值
限差
1/2500
60
10

2、地形图外业检查精度记录
地形图外业检查精度登记表 表3-5
类别
点位中误差(m)
点间距中误差(m)
高程中误差(m)
备注
实测
0.11
0.12
0.20
最大值
限差
0.25
0.20
0.50
丘陵地
3、整饰及附件质量
地形图层次分明、取舍合理、整饰良好；文本资料打印清晰，装订格式规范、整洁美观；附件资料齐全完整，内容真实详尽。
4、成果质量综述
本次地形图测绘在作业组自查、互检，项目部一级检查基本上，我单位于7月29～30日对本单位……生产“....1:500地形测绘”项目进行了图根控制测量、地形图1个批次质量最后检查，检查结论为：“....1:500地形测绘” 项目成果资料齐全、完整，各项技术指标符合有关规范规定。样本质量级别为：良。经综合鉴定，“....1:500地形测绘”成果质量为：批合格。【详见“....1:500地形测绘”项目测绘成果质量检查报告（……测质检（…）第（….）号）】。
该项目施工组织严密、技术设计合理、使用设备先进、作业办法对的，测绘成果符合有关规程、规范及设计书规定，成果精度良好，真实可靠，可提供业主使用。
4 上交测绘成果及资料清单
....1:500地形测绘上交成果资料清单 表4-1
序号
成果名称
数量
备注
1
项目技术设计书
1份

2
项目技术总结
1份

3
仪器检定资料（复印件）
1份

4
图根点成果及展点图
1套

5
1:500总图及分幅图（DWG格式数据文献）
1套

6
地形图分幅接合表
1份

7
测绘成果质量检查报告
1份

8
以上各项电子数据光盘
1张
