电工实训综合报告.doc

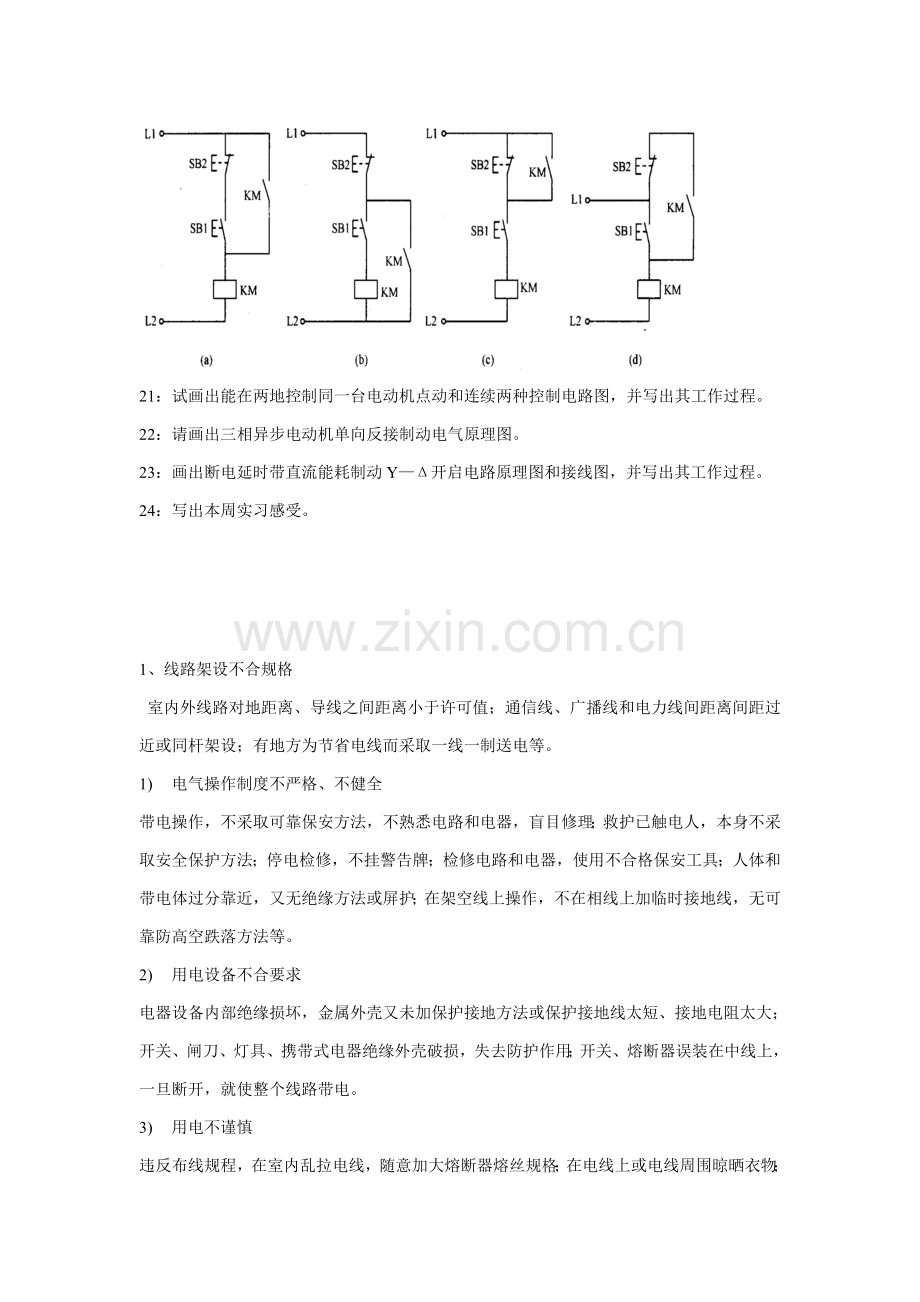

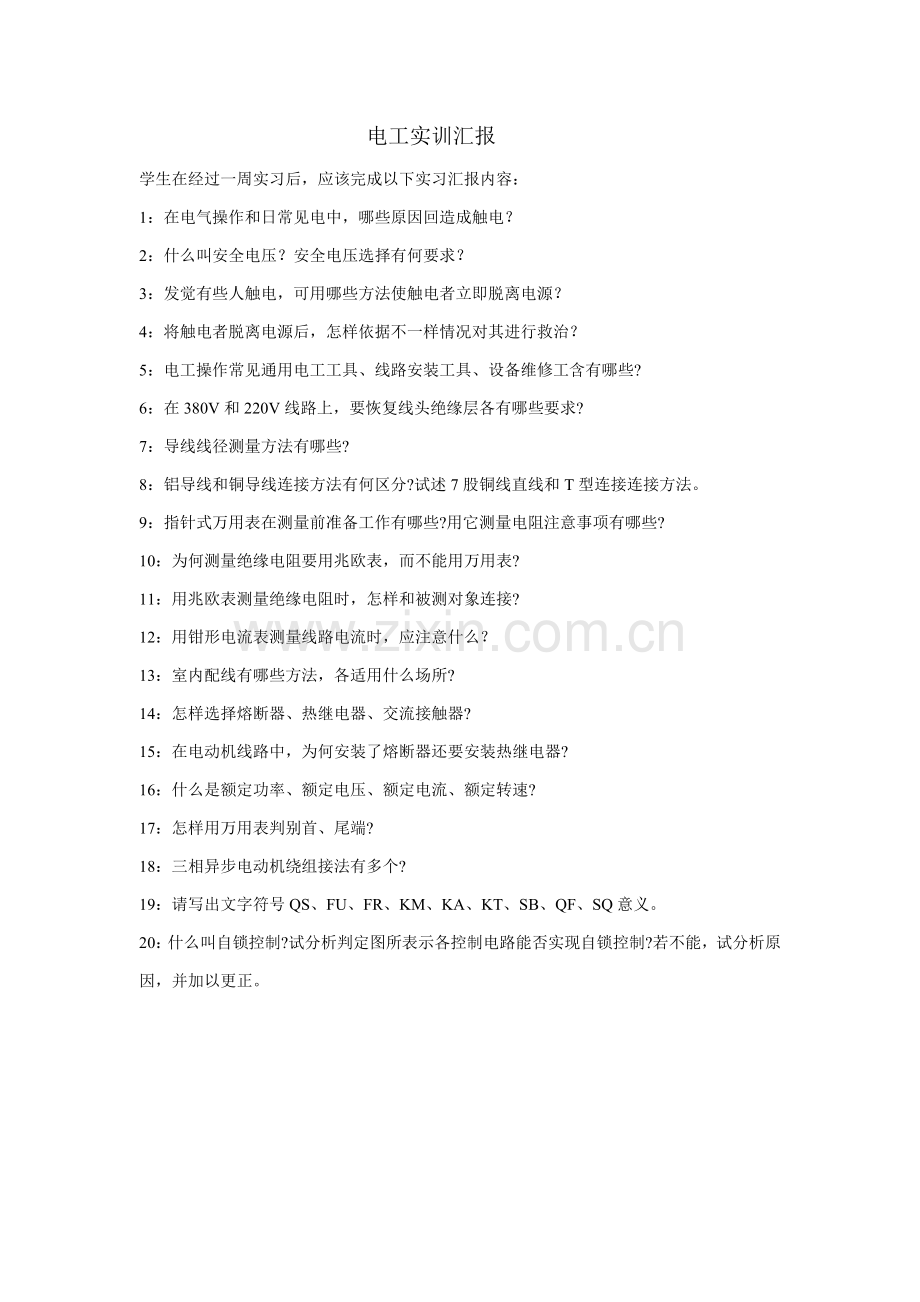

电工实训汇报学生在经过一周实习后，应该完成以下实习汇报内容：1：在电气操作和日常见电中，哪些原因回造成触电？2：什么叫安全电压？安全电压选择有何要求？3：发觉有些人触电，可用哪些方法使触电者立即脱离电源？4：将触电者脱离电源后，怎样依据不一样情况对其进行救治？5：电工操作常见通用电工工具、线路安装工具、设备维修工含有哪些? 6：在380V和220V线路上，要恢复线头绝缘层各有哪些要求?7：导线线径测量方法有哪些?8：铝导线和铜导线连接方法有何区分?试述7股铜线直线和T型连接连接方法。9：指针式万用表在测量前准备工作有哪些?用它测量电阻注意事项有哪些?10：为何测量绝缘电阻要用兆欧表，而不能用万用表?11：用兆欧表测量绝缘电阻时，怎样和被测对象连接?12：用钳形电流表测量线路电流时，应注意什么？13：室内配线有哪些方法，各适用什么场所?14：怎样选择熔断器、热继电器、交流接触器?15：在电动机线路中，为何安装了熔断器还要安装热继电器?16：什么是额定功率、额定电压、额定电流、额定转速?17：怎样用万用表判别首、尾端?18：三相异步电动机绕组接法有多个?19：请写出文字符号QS、FU、FR、KM、KA、KT、SB、QF、SQ意义。20：什么叫自锁控制?试分析判定图所表示各控制电路能否实现自锁控制?若不能，试分析原因，并加以更正。21：试画出能在两地控制同一台电动机点动和连续两种控制电路图，并写出其工作过程。22：请画出三相异步电动机单向反接制动电气原理图。23：画出断电延时带直流能耗制动Y开启电路原理图和接线图，并写出其工作过程。24：写出本周实习感受。1、线路架设不合规格室内外线路对地距离、导线之间距离小于许可值；通信线、广播线和电力线间距离间距过近或同杆架设；有地方为节省电线而采取一线一制送电等。1) 电气操作制度不严格、不健全带电操作，不采取可靠保安方法，不熟悉电路和电器，盲目修理；救护已触电人，本身不采取安全保护方法；停电检修，不挂警告牌；检修电路和电器，使用不合格保安工具；人体和带电体过分靠近，又无绝缘方法或屏护；在架空线上操作，不在相线上加临时接地线，无可靠防高空跌落方法等。2) 用电设备不合要求电器设备内部绝缘损坏，金属外壳又未加保护接地方法或保护接地线太短、接地电阻太大；开关、闸刀、灯具、携带式电器绝缘外壳破损，失去防护作用；开关、熔断器误装在中线上，一旦断开，就使整个线路带电。3) 用电不谨慎违反布线规程，在室内乱拉电线，随意加大熔断器熔丝规格；在电线上或电线周围晾晒衣物；在电杆上栓牲畜；在电线周围打鸟、放风筝；未断电源，移动家用电器，打扫卫生时，用水冲洗或湿布擦拭带电电器或线路等。2、不带任何防护设备，当人体接触带电体时对各部分组织均不会造成伤害电压值，叫安全电压。中国要求12V，24V和36V三个电压等级为安全电压等级，不一样场所所选择安全电压等级不一样。在湿度大，狭窄，行动不便，周围有大面积接地导体场所使用手提照明，应采取12V安全电压。凡手提照明器具，在危险环境，尤其危险环境局部照明灯，高度不足2.5m通常照明灯，携带式电动工具等，若无特殊安全防护方法装置或安全方法，均应采取24V或36V安全电压。3、快速关断电源，把人从触电处移开。假如触电现场远离开关或不含相关断电源条件，只要触电者穿是比较宽松干燥衣服，救护者可站在干燥木板上，用一只手抓住衣服将其拉离电源，还可用干燥木棒、竹竿等将电线从触电者身上挑开。1) 假如触电发生在相线和大地之间，可用干燥线索将触电者身体拉离地面，或在地面和人体之间塞入一块干燥木板，这么能够临时切断带电导体经过人体流入大地电流。2) 身边有带绝缘柄工具或硬棒时，能够将电线砍断或撬断。3) 假如救护者手边有绝缘导线，可先将一端良好接地，另一端接在触电者所接触触带电体上，迫使电路跳闸或熔断保险丝，达成切断电源目标。4) 在电杆上触电，地面上一时无法施救时，仍可先将绝缘软导线一端良好接地，另一端抛掷到触电者接触架空线上，使该相对地短路，跳闸断电。4、1) 触电者神智清醒，只是感觉头昏、乏力、心悸、出冷汗、 恶心、呕吐，应让其静卧休息，以减轻心脏负担。2) 触电者神智断续清醒，出现一度昏迷，首先请医生救治，其次让其静卧休息，随时观察其伤情改变，做好万一恶化施救准备。3) 触电者已失去知觉，但呼吸、心跳尚存，应在快速请医生同时，将其安放在通风、清凉地方平卧，给她闻部分氨水，摩擦全身，使之全身发烧。假如出现痉挛，呼吸逐步衰弱，应立即施行人工呼吸，并准备担架，送医院救治。4) 触电者呼吸、脉搏均已停止，出现假死现象，应针对不一样情况假死现象对症处理。假如呼吸停止，用口对口人工呼吸法，迫使触电者维持体内外气体交换。对心脏停止跳动者，可用胸外心脏压挤法，维持人体内血液循环。假如呼吸、脉搏均已停止，上述两种方法应同时使用，并立即向医院告急。5、电工工具：测电笔、螺丝刀、钳子、活络扳手、电工刀、镊子、剥线钳 线路安装工具：1.电工用凿：麻线凿、小扁凿、大扁凿、长凿；2.冲击电钻3.管子钳4.紧线钳5.弯管器6.切割工具 设备维修工具：梯子、登高板、脚扣6、在380V线路上恢复绝缘层时，先包缠12层黄蜡带，再包缠一层黑胶带。在220V线路上恢复绝缘层，可先包一层黄蜡带，再包一层黑胶带。或不包黄蜡带，只包两层黑胶带。7、1）直径测量法 对于线径在4mm以上细导线，能够采取游标卡尺或千分尺直接测量方法，按不一样径向测量34次后取平均值。 2）多匝并测法 对于线径在4mm以下细导线，先将导线平铺紧绕在铅笔等柱状物体上，然后用钢尺或游标卡尺或千分尺测量平铺后宽度，再除以导线匝数，即为每根导线线径。 3）拆分测量法 对于多股绞线，先将每股拆开，清除绝缘并拉直，再采取上述“多匝并测法”。8、铜芯导线连接：（1）单股芯线连接：绞结和缠绕（2）单股铜芯线T型连接（3）7股铜芯线直接连接（4）7股铜芯线T型连接（5）19股铜芯线直接连接和T型连接铝导线线头连接：（1）螺钉压接法（2）压接管压接法（3）沟线夹螺钉压接法 7 股铜芯线直线连接1 )先将剖去绝缘层芯线头散开并拉直,然后把靠近绝缘层约1/3 线段芯线绞紧,接着把余下2/3 芯线分散成伞状,并将每根芯线拉。.2 )把两个伞状芯线隔根对叉,并将两端芯线拉平。 3 )把其中一端股芯线按两根,三根分成三组,把第一组两根芯线扳起,垂直于芯线紧密缠绕。4 )缠绕两圈后,把余下芯线向右拉直,把第二组两根芯线扳直,和第一组芯线方向一致,压着前两根扳直芯线紧密缠绕。5 )缠绕两圈后,也将余下芯线向右扳直,把第三组三根芯线扳直,和前两组芯线方向一致,压着前四根扳直芯线紧密缠绕。6 )缠绕三圈后,切去每组多出芯线,钳平线端。7 )除了芯线缠绕方向相反,另一侧制作方法前二分之一相同.7股铜芯线T 字形连接l )把分支芯线散开钳平,将距离绝缘层1-8 处芯线绞紧,再把支路线头7/8 芯线分成4 根和3 根两组,并排齐;然后用螺钉旋具把干线芯线撬开分为两组,把支线中4 根芯线一组插入干线两组芯线之间,把支线中另外3 根芯线放在干线芯线前面。2 )把3 根芯线一组在干线右边紧密缠绕3-4 圈,钳平线端;再把4 根芯线一组按相反方向在干线左边紧密缠绕。缠绕4-5 圈后,钳平线端。9、( 1)准备工作 因为万用表种类型式很多,在使用前要做好测量准备工作:1 )熟悉转换开关,旋钮,插孔等作用,检验表盘符号,表示水平放置,表示垂直使用.2 )了解刻度盘上每条刻度线所对应被测电量.3 )检验红色和黑色两根表笔所接位置是否正确,红表笔插人十插孔,黑表笔插人一插孔,有些万用表另有交直流2500V 高压测量端,在测高压时黑表笔不动,将红表笔插入高压插口.4 )机械调零.旋动万用表面板上机械零位调整螺钉,使指针对准刻度盘左端O 位置.测量电阻 万用表和被测电路并联，每次换量程全部要优异行欧姆调零，也叫电气调零，欧姆调零旋钮在四个插孔中间标有“”符号。欧姆调零是，将两表笔短接，调整欧姆调零旋钮，使指针指在右边零位。10、兆欧表测得是在额定电压作用下绝缘电阻值，万用表即使也能测得数千欧绝缘电阻值，但它所测得绝缘电阻只能作为参考。因为万用表所使用电池电压较低，绝缘材料在电压较低时不轻易被击穿，而通常被测量电气线路和电气设备均要在较高电压下运行，所以，绝缘电阻只能采取兆欧表来测量。11、兆欧表上分别标有“接地（E）”、“线路（L）”和“保护环（G）”桑端钮。测量线路对地绝缘电阻时，将被测线路接于L端钮上，E端钮和地线相接。测量电动机定子绕组和机壳间绝缘电阻时，将定子绕组接在L端钮上，机壳和E端连接。测量电缆芯线对电缆绝缘保护层绝缘电阻时，将L端钮和电缆芯线连接，E端钮和电缆绝缘保护层外表面连接，将电缆内层绝缘层表面接于保护环端钮G上。12、1）测试前，应检验仪表指针是否在零位。若不在零位，则应调到零位。同时应对被测电流进行粗略估量，选择合适量程。假如被测电流无法估量，则应先把钳形表置于最高级，逐步下调切换，至指针在刻度中间段为止。2）应注意钳形电流表电压等级，不得将低电压表用于测量高电压电路电流。3）每次只能测量一根导线电流，不可将多根载流导线全部夹入钳口测量。被测量导线位置和钳口中央，不然误差将很大（大于5%）。当导线夹入钳口时，若发觉有振动或碰撞声，应将仪表扳手转动几下，或重新开合一次，直到没有噪声才能读取电流值。测量大电流后，假如立即测量小电流，应开合钳口数次，以消除铁芯中剩磁。4）在测量过程中不得切换量程，以免造成二次回路瞬间开路，感应出高电压而击穿绝缘。必需变换量程时，应先将钳口打开。5）在读取电流读数困难场所测量时，可先用制动器锁住指针，然后到读数方便地点读值。6）若被测导线为裸导线，则必需事先将邻近各相用绝缘板隔离，以免钳口张开时出现相间短路。7）测量时，假如周围有其它载流导线，所测值会受载流导体影响产生误差。此时，应将钳口置于远离其它导体一侧。8）每次测量后，应把调整电流量程切换开关置于最高级位，以免下次使用时因未选择量程就进行测量而损坏仪表。9）有电压测量档钳形表，电流和电压要分开测量，不得同时测量。10）测量时，应带绝缘手套，站在绝缘垫上。读数时要注意安全，切勿触及其它带电体。13、配线方法通常分为：瓷夹板配线、瓷绝缘子配线、槽板配线、护套线配线和线管配线瓷绝缘子绝缘性能较高，机械强度较高，适适用于负载较大、线路较长或比较潮湿场所。护套线敷设施工方法简单，维修方便，线路外形整齐美观，造价低廉，现在已替换木槽板和瓷夹应用在室内明敷住宅楼、办公楼等建筑物内。槽板布线导线不外漏，比较美观，常见于电量较小屋内干燥场所如住宅、办公室等塑料线槽，用于干燥场所做永久性明线敷设，通常见于简易建筑或永久性建筑附加线路。塑料PVC明敷线管用于环境条件不好室内线路敷设，如潮湿场所、有粉尘场所、有防爆要求场所、工厂车间不能做暗敷线路场所。14、熔断器选择：1）熔断器类型应依据不一样使用场所、保护对象有针对性选择。2）熔断器选择包含熔断器种类选择和额定参数选择。3）熔断器种类选择应依据多种常见熔断器特点、应用场所及实际应用具体要求来确定。熔断器在使用中选择合适，才能既确保电路正常工作又能起到保护作用。4）在选择熔断器具体参数时，应使熔断器额定电压大于或等于保护电路工作电压。5）熔体额定电流是指相当长时间流过熔体而不熔断电流。额定电流值大小和熔体线径粗细相关，熔体线径越粗额定电流值越大。6）用于电炉、照亮等阻性负荷电路短路保护时，熔体额定电流不得小于负载额定电流。7）用于单台电动机短路保护时，熔体额定电流I=（1.52.5）*电动机额定电流。8）用于多台电动机短路保护时，熔体额定电流I=（1.52.5）*容量最大一台电动机额定电流+其它电动机额定电流总和。系数1.52.5选择标准是：电动机功率越大，系数选择得大；相同功率时，开启电流较大，系数也选得较大。通常只选到2.5，小型电动机带负荷开启时，许可取系数为3，但不得超出3。通常首先选择熔体规格，再依据熔体规格再来确定熔断器规格。热继电器选择：1）热继电器种类选择：应依据被保护电动机连接组别进行选择。当电动机星形连接时，选择两相或三相热继电器均可进行保护；当电动机三角形连接时，应选择三相差分放大机构热继电器进行保护。2）热继电器关键依据电动机额定电流来确定其型号和使用范围。3）热继电器额定电压选择时要求额定电压大于或等于触点所在线路额定电压。4）热继电器额定电流选择时要求额定电流大于或等于被保护电动机额定电流。5）热元件规格用电流之选择时通常要求其规格小于或等于热继电器额定电流。6)热继电器整定电流要依据电动机额定电流、工作方法、等情况调整而定。通常情况下可按电动机额定电流值整定。7)对过负荷能力较差电动机，可将热元件整定值调整到电动机额定电流0.60.8倍。对开启时间较长，拖动冲击性负荷或不许可停车电动机，热元件整定电流应调整到电动机额定电流1.11.5倍。8)对于反复短时工作制电动机，因为电动机不停反复升温，热继电器双金属片温升跟不上电动机绕组温升改变，所以电动机将得不到可靠保护。所以，不宜采取双金属片式热继电器作过负载保护。交流接触器使用：1)类型选择 依据所控制电动机或负荷电流类型来选择接触器类型，交流负荷应采取交流接触器，直流负荷应采取直流接触器。2)主触点额定电压和额定电流选择 接触器主触点额定电压应大于等于负荷电路额定电压，主触点额定电流应大于负荷电路额定电流，或依据经验公式计算，计算公式以下:Ie=PN*10*10*10/KUN式中：K经验系数，通常取11.4；PN 电动机额定功率（KW）；UN电动机额定电压（V）；Ie接触器主触点电流（A）。假如接触器控制电动机开启，制动或正反转较频繁，通常将接触器主触点额定电流降一级使用。3)线圈电压选择 接触器线圈额定电压不一定等于主触点额定电压，从人身和设备安全角度考虑，线圈电压可选择低部分；但当控制电路简单。线圈功率较小时，为了节省变压器，可选220V或380V。4)接触器操作频率选择 操作频率是指接触器每小时通断次数。当通断电流较大及通断频率过高时，会引发出点过热，甚至熔焊。操作频率若超出额定值，应选择额定电流大一级接触器。5)触点数量及触点类型选择 通常接触器触点数量应满足控制支路要求，触点类型应满足控制线路功效要求。15、熔断器和热继电器作用各不相同，在电动机为负载电路中，熔断器是一个广泛应用最简单有效短路保护电器，它串联在电路中，当经过电流大于要求值时，使熔体熔化而自动分断电路，它分断电流大，要求它作用时间短，以保护负载。而热继电器是一个利用流过继电器电流所产生热效应而反时限动作过载保护电器，在电动机为负载电路中，热继电器用来对连续运行电动机进行过载保护，以预防电动机过热而造成绝缘破坏或烧毁电动机。据此，使熔断器作用电流很大，过载电流不足以使其作用，所以它不能替换热继电器实施过载保护。而因为热惯性，即使短路电流很大，但也不能使热继电器瞬间动作，所以它不能替换熔断器用作短路保护。在电动机主电路中既要装熔断器，实现短路保护，也要装热继电器，实现过载保护。16、额定功率：额定运行时，电动机轴上输出机械功率（kW）。额定电压：在额定运行时，定子绕组端应加线电压，通常为220V/380V。额定电流：在额定运行时，定子线电流。额定转速：额定运行时电动机转速。17、1）先将万用表调到电阻档，依据电阻大小可分清哪两个线端属于同向绕组。2）给各相绕组假设编号为U1和U2、V1和V2、W1和W2.3) 用手转动电动机转子，如万用表指针不动，则证实假设编号是正确；若指针瞬间有偏转，说明其中有一相首尾端接反了。应逐相对调重测，直至正确为止。18、电动机三相定子绕组能够分别接成星形或三角形两种方法。三角形连接：将第一相尾端U2接第二相首端V1，第二相尾端V2接第三相首端W1，第三相尾端W2接第一相U1，然后将三个节点分别接三相电源。星形连接：将三相绕组尾端U2、V2、W2接在一起，首端U1，V1，W1分别接到三相电源。19、QS：刀开关FU：熔断器FR：热继电器KM：交流接触器KA：电磁式继电器KT：时间继电器SB：按钮开关QF：空气开关SQ：行程开关20、（1）开启过程按下开启按钮SB1，接触器KM线圈通电，和SB1并联KM辅助常开触点闭合，以确保松开按钮SB1后KM线圈连续通电，串联在电动机回路中KM主触点连续闭合，电动机连续运转，从而实现连续运转控制。当松开开启按钮SB1后，像这种接触器KM经过本身常开辅助触头而使线圈保持得点作用叫做自锁。和开启按钮SB1并联起自锁作用常开辅助触头叫做自锁触头。（2）停止过程按下停止按钮SB2，接触器KM线圈断电，和SB1并联KM辅助常开触点断开，以确保松开按钮SB2后KM线圈连续失电，串联在电动机回路中KM主触点连续断开，电动机停转。和SB1并联KM辅助常开触点这种作用称为自锁。控制电路还可实现短路保护、过载保护和零压护。起短路保护是串接在主电路中熔断器FU。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。起过载保护是热继电器FR。当过载时，热继电器发烧元件发烧，将其常闭触点断开，使接触器KM线圈断电，串联在电动机回路中KM主触点断开，电动机停转。同时KM辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下FR复位按钮，使FR常闭触点复位（闭合）即可。起零压（或欠压）保护是接触器KM本身。当电源临时断电或电压严重下降时，接触器KM线圈电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。图中c能够实现自锁控制，a,b,d均不能实现自锁控制，因为要实现自锁控制需要SB1和KM常开辅助触头并联，并联以后再同时和SB2和KM线圈串联。21、1）连续SB1 、 SB3 为安装在甲地起动按钮和停止按钮， SB2 、 SB4 为安装在乙地起动按钮和停止按钮。在甲地开启：按下线圈得电主触头闭合电动机自动连续运转常开辅助触头闭合停止：按下线圈失电主触头分断电动机失电停转自锁触头分断在乙地开启：按下线圈得电主触头闭合电动机自动连续运转常开辅助触头闭合停止：按下线圈失电主触头分断电动机失电停转自锁触头分断1、开启：合上QS 按下SB2或SB3 KM线圈得电KM 常开主触点闭合电动机运转 KM辅助常开触点闭合自锁2、停止：按下SB1KM线圈失电KM常开主触点断开电动机停止 KM辅助常开触点断开22、三相异步电动机单向反接制动电气原理图23、断电延时带直流能耗制动Y-开启控制接线图
