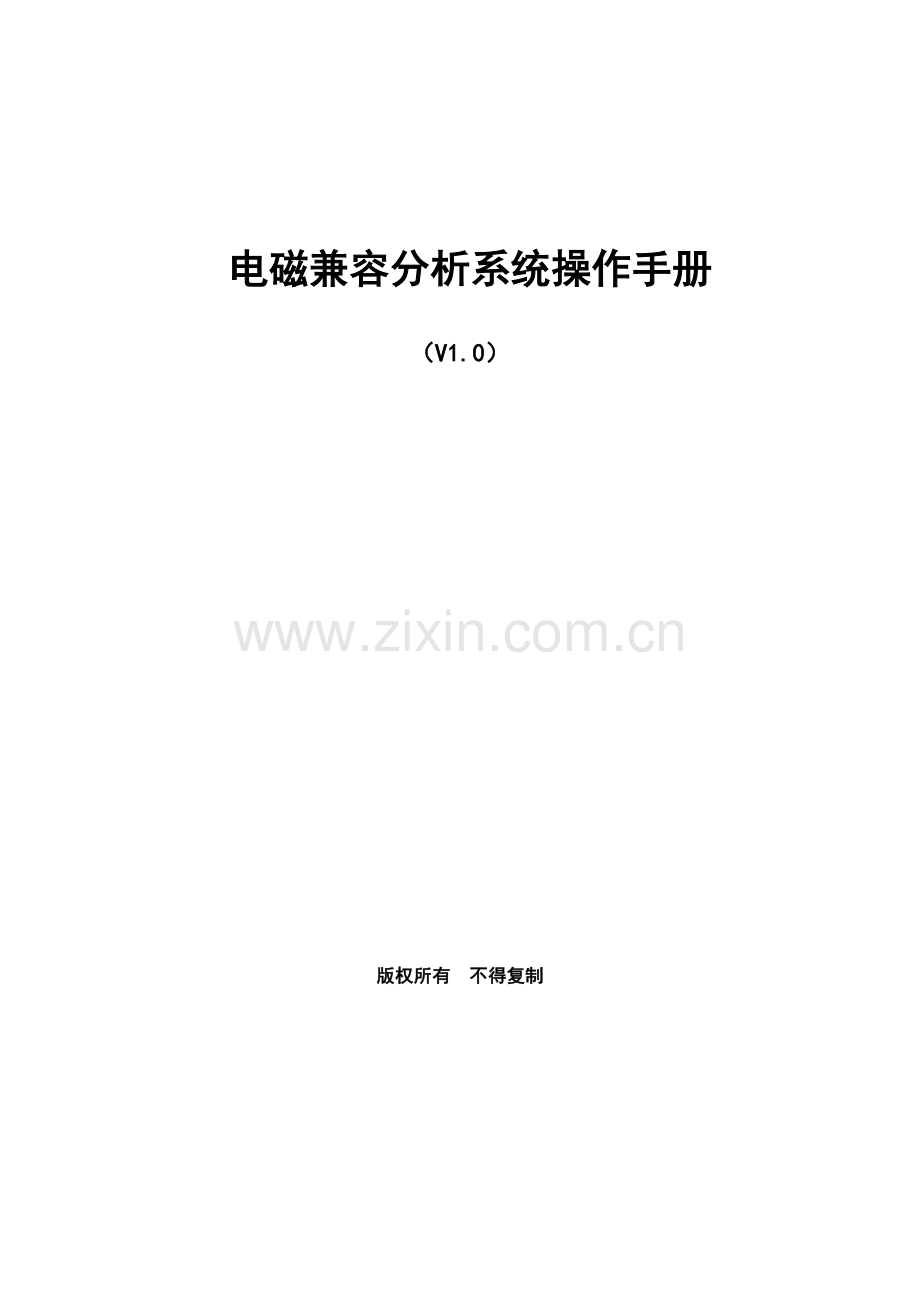

电磁兼容分析系统操作手册

（V1.0）

版权所有 不得复制

目录

电磁兼容分析系统操作手册

本系统由EDX公司提供英文版Signal V8.3，EDX公司在中华人民共和国无委行业唯一合伙伙伴 公司二次开发

1. 引言

XXX市 实业发展有限公司与美国EDX Wireless，LLC公司（简称EDX公司）合伙，并作为EDX公司在中华人民共和国无线电管理委员会行业唯一授权代理，由EDX公司提供技术核心，我公司进行二次软件开发，开发出《 电磁兼容分析系统》，满足了无线电管理委员会电磁兼容分析需要。
电磁兼容分析系统是一套独立完整系统，可满足基站场强覆盖计算、干扰计算等各种分析项目，使用计算模型涉及记录模型（涵盖了世界上绝大某些知名模型）以及精准模型，即射线追踪模型（Ray-tracing），同步创造性把电磁兼容分析系统与《 无线电管理信息系统5.0》完美集成，把信息系统台站数据、天线数据等与电磁兼容分析系统共享，分析成果直接保存信息系统，大大减轻了分析人员手动添加台站、天线数据、分析完后成果保存不便工作。使得管理人员对频率指配、台站增设等工作，变得科学有根据。

2. 运营环境

运营环境在PC机中文Windows平台。

2.1. 软件运营环境

软件安装规定如下操作系统：
1． Windows 全系列。
2． Windows 98第二版。
3． XML3.0以上。

2.2. 硬件运营环境

奔腾1G以上
1G内存
128M ATI名厂显卡
40G硬盘以上
1024×768解析度以上显示屏
光驱等。

3. 操作阐明

启动软件后，浮现主界面如下：

3.1. 文献
3.1.1. 新建工程

弹出对话框如下：

在其中依次输入或指定工程名称、存储工程位置、系统类型（采用默认类型即可）、系统地理位置（可以汉语拼音形式输入都市名称如“wuhan”、“huizhou”等,然后按“查找”按钮查询相应经纬度；也可不填此项，在下面手动输入相应经纬度）、经纬度（只要位于分析区域中或附近即可，固然越接近中心位置越好；此外要注意中华人民共和国是位于北纬、东经），然后拟定，顾客界面变为：

然后就可以通过定义分析区域、当前地图显示设立、数据库设立、图层配备等操作来显示指定地图，然后通过发射站设立、接受机参数设立、区域分析设立（或路线分析设立、链路分析设立等）、传播模型设立、开始计算区域分析（或路线分析、链路分析等）等操作来进行各种分析计算，然后保存工程。这些功能用法将在背面按菜单顺序一一进行详细阐明。

3.1.2. 打开工程

弹出对话框如下：

指定到要打开工程目录后，按“拟定”按钮，就可打开已存在工程，如图：

3.1.3. 关闭工程

弹出对话框如下：

依照需要按下相应按钮后即可关闭已打开工程，但不会退出Signal8.3软件主界面，这样顾客就可以继续进行新建工程或打开其她工程等操作。

3.1.4. 保存工程

执行此菜单命令后，会有信息提示保存成功。

3.1.5. 另存工程为

在弹出对话框中输入新工程名。

3.1.6. 新地图视图

弹出对话框如下：

输入新视图名称后按“拟定”按钮，就会在界面中建立一种新试图窗口，可以通过菜单“视图” “窗口”中层叠、垂直、水平等命令对各种视图窗口进行布置，如图（垂直）：

可以在新地图视图中进行此外地图显示、分析计算等操作，这样就可以通过不同视图窗口同步显示几种不同背景和分析计算成果，以便灵活。

3.1.7. 删除地图视图

执行此命令会删除被激活视图窗口。

3.1.8. 拷贝地图视图

要拷贝一种地图视图，先用鼠标点击该视图窗口将其激活，然后执行此菜单命令，在弹出对话框中输入将要生成新视图窗口名称，拟定后就会拷贝生成一种与被激活视图窗口显示内容相似新视图窗口。

3.1.9. 存为图象文献

该命令可将被激活视图窗口内容存为JPG、BMP、TIF等各种格式图象文献，如二维、三维等各种地图显示效果和各种分析成果均可存成图象文献。
3.1.10. 图象设立

弹出对话框如下：

通过此对话框，可对将存成图象文献尺寸大小、图象格式等进行设立。

3.1.11. 打印预览

执行该命令可以预览被激活视图窗口显示内容打印效果。

3.1.12. 打印

该命令是将被激活视图窗口显示内容打印输出。

3.1.13. 打印设立

可对纸张大小、纸张来源、打印方向、页边距、打印机名称及属性等与打印关于参数进行设立。

3.1.14. 参数选取

弹出对话框如下：

通过此对话框，可对工程缺省目录、地理文献缺省目录、地图图象文献缺省目录、测量文献缺省目录、天线模式文献缺省目录，以及数据库途径等进行设立。

3.1.15. 工作组服务器

该功能不提供。

3.1.16. 近期工程

会显示近来打开过工程途径及名称。

3.1.17. 退出

执行此命令会退出EDX Signal软件，之前会提示与否保存工程。

3.2. 编辑
3.2.1. 复制

执行此命令后，用鼠标在被激活视图窗口中拉框，就将框中内容复制成图象，可以在诸如Photoshop之类图象操作软件中进行粘贴，然后存成图象文献。

3.2.2. 选取所有对象

执行此命令，可选中通过“画图”菜单创立所有图形和文本对象，然后可通过鼠标右键菜单对其进行删除、颜色设立、保存、取消选取等操作。

3.2.3. 取消所有选取

取消所做所有选取。

3.2.4. 恢复

涉及恢复站点、恢复链路、恢复CPE等功能。
该菜单项不常使用。

3.3. 视图
3.3.1. 展示工程

选中此项，会在主界面左边开出一窗口区显示当前工程名称和内容，涉及数据库设立、射频系统设立、所包括地图视图三某些，如图：

在数据库或射频系统中某项上双击鼠标，会直接进入相应设立对话框，就犹如执行了相应菜单命令同样。
在地图视图中某个视图名称上双击鼠标，会在右边激活显示该视图窗口；若在某个视图名称上单击鼠标右键，会弹出涉及拷贝、删除、改名菜单，可对视图窗口做相应编辑，就犹如上面简介过相应菜单命令同样。

3.3.2. 状态栏属性

弹出菜单如下：

在其中可以对状态栏中显示内容进行设立和编排。

3.3.3. 服务连接线
弹出菜单如下：

可选取与否显示MLS线，并可对线型和颜色进行设立。若选取显示，则在相应视图窗口中就会显示一条从基站出发MLS线，随着鼠标移动而移动。

3.3.4. 显示视点

执行此命令可显示透视图，如下：

可在其中对视点等进行设立，以查看不同效果。

3.3.5. 窗口

其中有层叠、垂直、水平三个选项，可依照需要对视图窗口进行显示布置。

3.3.6. 视图列表

在“视图”菜单最下面列出了所显示视图窗口名称，选中哪个就将哪个视图窗口激活。

3.4. 画图
3.4.1. 椭圆

点击此菜单项后，就可以用鼠标在视图窗口中画一种椭圆，然后可通过单击鼠标右键弹出菜单对该椭圆进行删除、颜色设立、存为文献、取消所有选取等操作，如图：

3.4.2. 画精准圆

点击此菜单项后弹出对话框如下：

手动输入圆心经纬度坐标，或选取以当前光标位置为圆心，或选取从指定地址得到圆心坐标，然后输入半径，拟定后即可在激活视图窗口中按指定画一种圆。也可通过鼠标右键菜单对其进行编辑。
3.4.3. 六边形

弹出对话框如下：

在其中输入半径、设立颜色、指定方向后按“拟定”按钮，然后用鼠标在视图窗口中点击，即以鼠标点击位置为中心画一六边形。

3.4.4. 多边形

点击此菜单项后，就可以用鼠标在视图窗口中逐点点击画一种任意多边形，在最后一点处双击即会自动闭合。

3.4.5. 折线

点击此菜单项后，就可以用鼠标在视图窗口中逐点点击画一条折线，在最后一点处双击即结束。

3.4.6. 矩形

点击此菜单项后，用鼠标在视图窗口中拉框即可画一矩形。

3.4.7. 精准矩形

点击此菜单项后弹出对话框如下：

手动输入中心点经纬度坐标，或选取以当前光标位置为中心，或选取从指定地址得到中心点坐标，然后输入宽度、高度，拟定后即可在激活视图窗口中按指定画一种矩形。

3.4.8. 圆角矩形

点击此菜单项后，用鼠标在视图窗口中拉框即可画一圆角矩形。

3.4.9. 点符号

弹出对话框如下：

在其中可以设立点符号形状、颜色和尺寸大小，拟定后在视图窗口中点击即可画出点符号。可通过鼠标右键菜单对其进行删除、颜色设立、存为文献、变化符号、取消所有选取等操作。

3.4.10. 文本

弹出对话框如下：

在其中输入要标注文本内容，并可以选取字体、大小和颜色，以及背景颜色等，然后按“拟定”按钮，即可在视图窗口中点击鼠标指定标注位置。

3.4.11. 定义地貌类型

弹出对话框如下：

通过该功能可以在视图窗口中手动画地貌区域，并指定该区域地貌类别及高度。
该功能不常使用。

3.4.12. 话务量密度设立

弹出对话框如下：

通过该功能可以在视图窗口中手动画话务量区域，并指定该区域话务量密度。
该功能不常使用。

3.4.13. 输入

可输入*.bna、*.edx格式图形文献。
可以将按前面所述办法画图形存成*.bna文献，然后在需要时通过此功能将图形调进来。

3.4.14. 删除所有图形对象

只有当被激活视图窗口中有图形对象时才干执行此功能。执行此功能会删除被激活视图窗口中所有图形对象。在视图窗口中右击鼠标弹出菜单中也有此项。

3.5. 地图
3.5.1. 当前地图视图

弹出对话框如下：

在此对话框中，可以设立地图视图透视高度及方位角、中心点坐标、显示比例尺等参数。
其中，变化地图视图透视高度及方位角，如下：

会在视图窗口中显示建筑物三维立体效果，如图：

3.5.2. 地图图层
弹出对话框如下：

在其中可以对图层进行设立，如显示/隐藏图层、增长图层、删除图层、当前视图设立、图层显示样式设立、图层顺序设立等。
其中增长图层除了可以增长数据库中设定图层外，还可以增长地理图形文献（矢量电子地图等）、tif格式图象文献（如卫星正射影像图）、测量数据文献等。

3.5.3. 地形数据

弹出对话框如下：

在其中可以对与否显示地形数据、显示样式、地形等高线宽度、不同高程值范畴相应颜色级别等进行设立。
也可以在“地图图层”功能中对地形数据图层进行这些设立。

3.5.4. 地貌数据

弹出对话框如下：

在其中可以对与否显示地貌数据、显示颜色级别等进行设立。
也可以在“地图图层”功能中对地貌数据图层进行这些设立。
3.5.5. 建筑物/平面布置图数据

弹出对话框如下：

在其中可以对与否显示建筑物数据、建筑物显示样式、边线宽度及颜色、相应于不同高度值范畴或墙壁材料类型建筑物显示颜色级别、建筑物是采用海拔高度还是采用针对地面相对高度等进行设立。
也可以在“地图图层”功能中对建筑物数据图层进行这些设立。

3.5.6. 人文数据。

该功能是对人文数据与否显示和显示样式等进行设立。
也可以在“地图图层”功能中对人文数据图层进行这些设立。
只有在数据库中对人文数据进行了设立，才干使用此项功能。

3.5.7. 话务量数据

弹出对话框如下：

在其中可以对与否显示话务量数据、显示样式、话务量属性、颜色级别、阻塞几率等进行设立。
也可以在“地图图层”功能中对话务量数据图层进行这些设立。

3.5.8. CPE（顾客站）数据

对CPE数据进行有关设立。
此项功能本版本不提供。

3.5.9. 坐标系统

弹出对话框如下：

可在其中对坐标系统、投影方式、采用何种地球椭球等进行设立。
坐标系统普通采用Latitude/Longitude（纬度/经度），投影方式普通采用Transverse Mercator（横向墨卡托投影），地球椭球普通采用WGS84。
3.5.10. 单位设立

弹出对话框如下：

在其中可以对距离和高度单位、显示坐标（经纬度或XY平面坐标）、功率单位、天线增益单位等进行设立。

3.6. 基本分析
3.6.1. 点分析

弹出对话框如下：

可以进行地形剖面、功率、射线、衰减、时延特性、频谱特性等分析，并可将分析图形打印输出。分析前可以对极化方式（水平极化或垂直极化）进行设立。在显示分析图时可以直接显示最后成果图，也可以一步一步显示成果。
地形剖面分析如下：

功率分析如下：

射线分析如下：

按“拟定”后会在视图窗口中显示射线追踪状况，如图：

空间衰落分析如下：

时延特性分析如下：

频谱特性分析如下：

3.6.2. 多点分析
此功能禁用。

3.6.3. 途径分析
弹出对话框如下：

先通过“定义分析路线”按钮弹出如下对话框：

在其中需指定用于定义分析路线图形文献（可以先通过“画图”菜单功能在视图中画出一条折线，存成*.bna格式文献，然后在这里指定该文献，用于路线分析），别的用默认值即可。拟定后就可以进行功率、RMS延迟、载干比、MLS等分析，并可将分析图形打印输出。分析前可以对极化方式（水平极化或垂直极化）、距离刻度（线性或对数）等进行设立。
功率分析图如下：

RMS迟延分析图如下：

载干比分析图如下：

MLS分析图如下：

3.6.4. 区域分析

弹出对话框如下：

通过该对话框，可以增长、修改、删除分析项目，并可选取已计算过度析项目将其分析成果存为grid(mig)或grid(shp)格式文献。
点击“增长分析”按钮，弹出如下对话框：

通过此对话框对区域分析类型、第一发射站组、第二发射站组、区域分析显示样式、计算方式（射线或直接对栅格）、信号水平显示门阈、噪声和干扰选取（对载干比分析和BER分析）、移动/远程接受设备单元有关参数等进行设立。
可选取分析类型涉及：Shadowing－阴影分析，Path loss－途径损耗，Delay spread－途径延迟，Field strength(at remote)－远端场强，Received Power at remote－远端接受功率，Received Voltage at remote－远端接受电平，C/(I+N) at remote for strongest base station－最强基站在远端载干噪比，C/(I+N) at remote for single focus base station－焦点扇区在远端载干噪比，Bit error rate at remote－误码率，Strongest(most likely)Server－最佳服务扇区，Field strength at best base from remote location－主站场强覆盖，Received power at best base from remote location－在主站覆盖区移动台功率接受，Received voltage at best base from remote location－在主站覆盖区移动台电平接受，Bit error rate at best base from remote location－主站覆盖区误码率，Areas with signal levels above both base and remote thresholds－基站与移动台都在接受门限以上区域分析，C/I ratio Primary Group TXs to Second Group TXs－主站组对次站组载干比，Percent service availability－有效服务区比例，Aggregate power flux density－合并功率流密度区，Simulcast RMS delay spread－同播RMS频展，Maximum simulcast delay－最大同播延迟，Shadow areas from satellite－卫星阴影区别布，Total interference from Second Group TXs－次站组对主站组总干扰。
下面显示两个样图：
1) 场强覆盖图（Received Power at remote）：

其中不同颜色代表不同场强值，可以对照左边图例。

2) 四种区域分析：
左上视图：最佳服务扇区别析（Strongest(most likely)Server）。
右上视图：主站组对次站组载干比分析（C/I ratio Primary Group TXs to Second Group TXs）。
左下视图：次站组对主站组总干扰分析（Total interference from Second Group TXs）。
右下视图：主站场强覆盖分析（Received Power at remote）。
如下：

不同颜色代表信号强弱值也可以对照图例查看。

3.6.5. 链路分析

要进行链路分析，需要先通过“射频系统”菜单中“链路系统”菜单功能或主工具栏中“新链路”按钮在视图窗口中建立一条链路并设立有关参数，然后就可以通过此功能进行链路分析了。
新建链路如图所示：

建好链路后，点击“链路分析”菜单项，即弹出链路分析图表：

在其中点击“显示信号”按钮可显示信号图，如下：

还可上下移动图形、放大缩小、平移、设立视点、显示全景，显示链路参数设立表，设立显示样式，打印输出报表，计算途径损耗，显示链路可靠性分析表，显示传播模型设立对话框等。

3.6.6. 多链路分析

弹出对话框如下：

该功能本版本不提供。

3.6.7. 定义分析格网

弹出对话框如下：

在其中可以设立分析区域中心点经纬度坐标、分析区域宽度和高度、格网间隔、区域边界线样式等。
也可以通过点击主工具栏中“定义分析区域”按钮，然后在视图窗口中拉框方式定义分析区域。

3.6.8. 传播模型

该功能是对分析计算将使用传播模型进行选取和有关设立。
点击此菜单项后弹出对话框如下：

通过此对话框，可以对传播模型种类和详细类型以及有关参数，环境参数，分析中与否使用地形数据、建筑物数据、与否考虑地面反射等进行设立。
传播模型种类有Basic（记录模型）和Microcell/Indoor（精准模型），其中记录模型涉及十五种详细类型：
Free Space+RMD，FCC+RMD，ITU-R+RMD，Okumura(Hata)，Hata-Extended/E-P diff，TIREM-EDX，FCC-EDX，FCC-FCC，ITU-R，FCC-Pt22，COST 231(Hata)，Custom model，FCC Maritime，Longley-Rice v1.2.2，Anderson-2D v1.00。

精准模型涉及五种详细类型：
2D ray-tracing，3D outdoor ray-tracing，COST-231 Walfisch-lkegami，EDX simplified indoor，3D indoor ray-tracing。

3.6.9. 人文分析

弹出对话框如下：

在此对话框中进行有关设立。
该功能不常使用。

3.6.10. 话务量分析

弹出对话框如下：

在此对话框中进行有关设立。
该功能不常使用。

3.6.11. 测量分析
弹出对话框如下：

在此对话框中进行有关设立。
该功能不常使用。
3.6.12. 天线合成分析
弹出对话框如下：

在此对话框中进行有关设立。
该功能不常使用。

3.6.13. 干扰轮廓分析

弹出对话框如下：

在其中设立好各类等值轮廓线信号水平及相应传播模型、时间比例、线型、颜色，指定发射机组后，点击“开始分析”按钮，就可在视图窗口中显示干扰等值线。

3.6.14. 分析参数选取

弹出对话框如下：

在其中可以设立分析参数：与否总是重复计算工作文献，最多计算多少个最强信号。

3.7. 无线系统参数
3.7.1. 基站参数

该功能是用来创立、编辑发射站并设立参数，并可将发射站编组。
点击此菜单项弹出对话框如下：

对话框左边窗口显示是发射站编组状况，至少要保存一种组即“Master group”组。可通过右边按钮进行编辑组、创立组、创立组拷贝、删除组、激活组/不激活、用选中发射扇区拷贝生成新组等操作。
点击“创立组”按钮，弹出对话框如下：

在其中可以进行编辑站、创立站、删除扇区、编辑站模板（这样创立站时就可以直接使用模板中参数）、选取建好发射站扇区建立组、输入组名等操作。
点击“创立站”按钮，弹出对话框如下：

可以从中选取发射站类型（是单扇区、三扇区，还是四扇区），或者直接选用之前建好站模板，也可以编辑各模板。
选取后即弹出相应发射站参数对话框，如图（以三扇区发射站为例）：

在其中可输入站名、站海拔高程（可从地形数据中自动得到，若在建筑物楼顶则会加上建筑物高度）、站点经纬度、各扇区频率及其她属性等。然后需分别点击“发射参数”、“接受参数”按钮进入相应对话框输入站点发射参数和接受参数，“传播模型”按钮可以不点而采用默认值，“分析扇区/扇区范畴”最佳点击进入设立分析半径等参数。
点击“发射参数” 按钮后弹出对话框如下：

在其中可以对扇区发射参数进行设立，如天线类型、极化方式、天线模式、天线高度、交叉极化衰减，发射机每个信道最大和最小发射功率，传播系统有关参数，调制类型等。
点击“接受参数” 按钮后弹出对话框如下：

在其中可以对扇区接受参数进行设立，如天线类型、极化方式、天线模式、天线高度、交叉极化衰减等天线参数，规定服务门限、规定服务载干比、接受噪声水平等接受机有关参数，传播系统有关参数，调制类型等。
创立好发射站后，即回到创立发射站组对话框，这时对话框右边
窗口中就显示出已建发射站扇区，如图：

这时就可选取扇区，然后点击“增长扇区“按钮”加入到组中，输入组名后点击“拟定”按钮即可建立发射站组。
需要阐明是，上述创立站位置是通过输入经纬度坐标来拟定，顾客也可依照需要，通过主工具栏上“建立新站”按钮，直接在视图窗口中点击鼠标即可在鼠标位置创立一新站，然后用鼠标右键点击该站，选取“站点属性”菜单项即可进入发射站参数对话框设立参数。

3.7.2. 移动/远程单元

该功能是用来设立移动/远程接受单元有关参数。
点击此菜单项弹出对话框如下：

在其中可以输入移动/远程接受单元有关参数，如天线高度、天线增益、天线类型等天线参数，规定服务门限、规定服务载干比、接受噪声水平等接受有关参数，发射参数等。

3.7.3. 链路系统
弹出对话框如下：

对话框左边窗口显示是链路编组状况，至少要保存一种组即“Master group”组。可通过右边按钮进行编辑组、创立组、创立组拷贝、删除组、激活组/不激活、用选中链路拷贝生成新组等操作。
操作办法与发射站组对话框相似，这里就不详述每个按钮功能，只详细简介一下链路参数对话框。
点击“创立组”按钮->点击“创立链路”按钮->选取模板，或先用主工具栏上“建立新链路”按钮在视图窗口中画一条链路，然后用鼠标右键点击该链路，选取“链路属性”菜单项，都可打开链路参数对话框，如下：

在其中可以设立链路有关参数，如站一和站二名称、海拔高程、经纬度坐标、频率、传播模型、天线参数、发射参数、接受参数、传播系统参数、调制方式等。
设立好链路参数后，就可通过“基本分析”菜单中“链路分析”功能对链路进行分析计算，操作办法见前面有关简介。

3.7.4. CPES
本版本该功能不提供。

3.7.5. 数字系统参数
弹出对话框如下：

在其中可以输入数字系统有关参数。
该功能不常使用。

3.7.6. 射频设备列表

弹出对话框如下：

可以指定各种设备列表文献。
该功能不常使用。

3.8. 数据库

普通重要是设立地形数据和建筑物数据。

3.8.1. 地形

弹出对话框如下：

其中，类型普通是用“EDX universal .201 format”数据格式，然后指定存储地形数据目录，并选中“激活”选项，按“拟定”按钮后就将其加入数据库了。普通只用一种数据类型，如果同步用各种格式数据，就分别如上设立并激活即可。
然后通过“地图图层”功能，将地形数据加入图层，就可在视图窗口中显示出来了。

3.8.2. 地貌

弹出对话框如下：

可在其中指定途径等。
该功能不常使用。

3.8.3. 建筑物

弹出对话框如下：

在其中一方面指定建筑物数据所存储目录名，然后指定墙壁材料类型数据文献途径及文献名（可以采用默认）和建筑物属性文献途径及文献名（可以不用设立）。在下面选项中，前两项应当选中，第三项可以不用选，其她采用缺省值即可。
然后通过“地图图层”功能，将建筑物数据加入图层，就可在视图窗口中显示出来了。
3.8.4. 人文
弹出对话框如下：

可在其中指定途径等。
该功能不常使用。

3.8.5. 话务量数据
弹出对话框如下：

可在其中指定途径并设立有关参数。
该功能不常使用。

3.8.6. EDX地理数据
弹出对话框如下：

可在其中指定途径等。
该功能不常使用。

3.8.7. 地址匹配

弹出对话框如下：

可在其中指定途径等。

4. 主工具栏和视图窗口中鼠标右键功能阐明
4.1. 主工具栏中各按钮功能

其功能分别为（按顺序）：
1) 新建工程
2) 打开工程
3) 保存工程
4) 复制
5) 打印
6) 打印预览
7) 放大
8) 缩小
9) 平移
10) 拉框放大
11) 显示视点
12) 显示/不显示地图图例
显示图例如下：

其中显示不同颜色所相应数值范畴，可以用做分析时参照。
13) 地图图层
14) 点分析
15) 多点分析
16) 路线分析
17) 开始计算区域分析
18) 链路分析
19) 定义分析格网
20) 建立新站
21) 建立新链路
22) 建立新CPE
23) 测量距离
24) 刷新屏幕/不刷新屏幕
25) 当前刷新屏幕
26) 协助
各功能详细用法可查阅其相应菜单功能阐明。

4.2. 视图窗口中鼠标右键功能

在视图窗口中单击鼠标右键，会弹出菜单如下：

或

其功能按顺序相应为：
1) 地图图层
2) 当前地图视图
3) 新建
A. 创立新站
B. 创立新链路
C. 创立新CPE
4) 分析
A. 区域分析
B. 点分析
C. 多点分析
D. 路线分析
E. 对点剖面分析（链路分析）
各功能详细用法可查阅其相应菜单功能阐明。

5. 常用问题及解决办法
