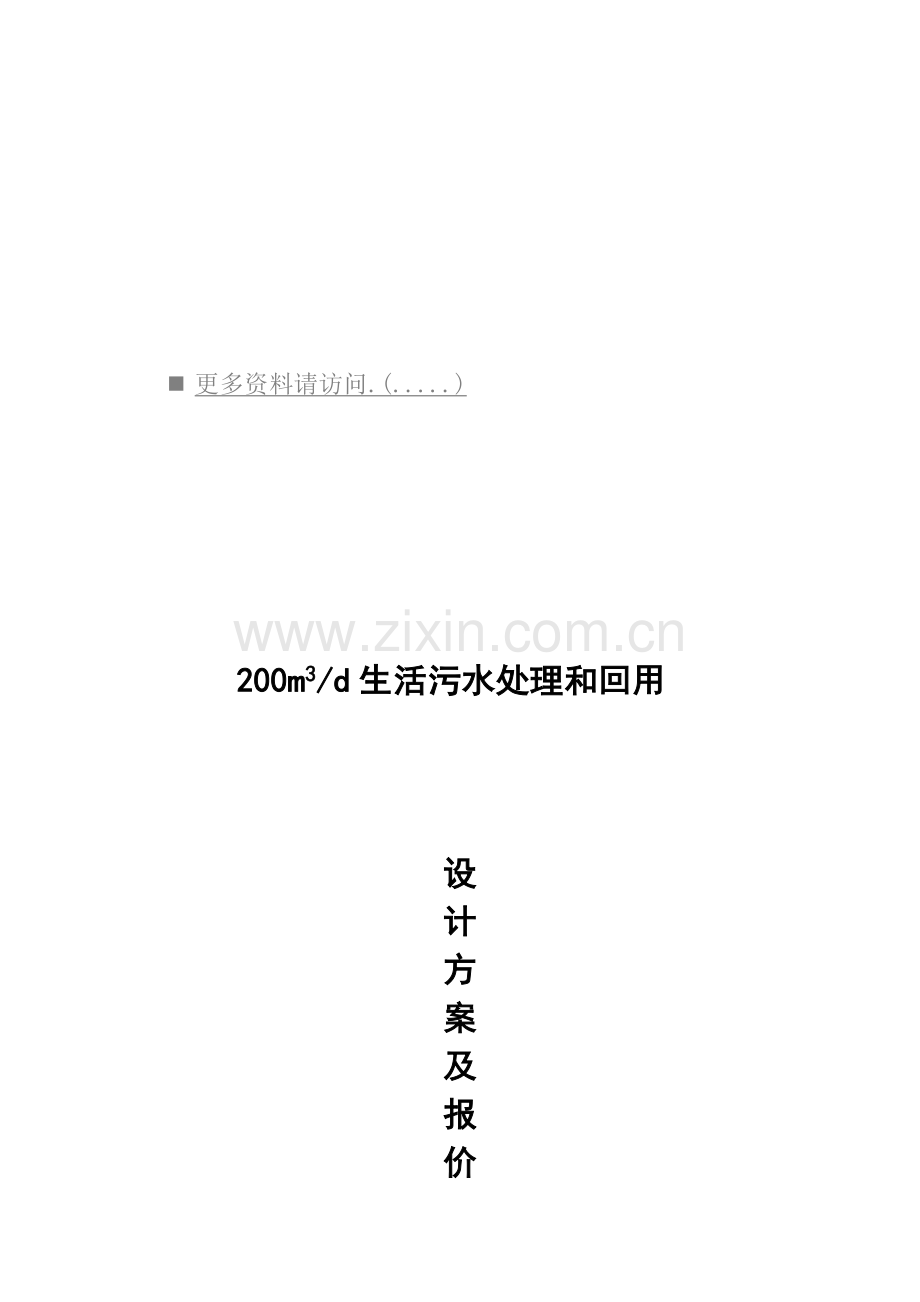

200m3/d生活污水处理和回用

设
计
方
案
及
报
价

第一章 总论
1.1、 概况
依据用户提供要求， 拟将学校排出生活污水，关键是洗浴废水、洗衣废水和其它日常生活污水进行处理。学校总排放水量约360m3/d，其中200 m3/d进行处理后回用。以下简明方案依据GJ 25.1－89 《生活杂用水水质标准》(国家建设部颁布)等设计，将200 m3/d 生活污水经过处理以后达成国家杂用水标准，经过管路输送回用于小区居民家庭冲厕或作为小区绿地浇灌用水、清洁马路用水和冲洗汽车用水等用途。
该项目设计采取成熟可靠、优异膜-生物反应器（MBR）处理工艺。
1.2、 工艺设计参数
1.2.1 处理水量
200m3/d 8.33 m3/hr
1.2.2 进水水质
CODCr
BOD5
SS
NH3-N
≤700mg/L
≤
260 mg/L
≤
250 mg/L
≤
50mg/L
1.2.3 出水水质
GJ 25.1－89 《生活杂用水水质标准》冲厕、绿化标准
CODCr
BOD5
NH3-N
SS
浊度
pH
≤50mg/L
≤10mg/L
≤10mg/L
≤
5mg/L
≤
5度
6.5～9.0
1.3 设计范围
1.3.1 污水处理站内废水处理工艺设计；
1.3.2 MBR结构设计及相关设计；
1.3.3 建筑物设计、结构物设计、设备设计及选型、电气及自控设计、设备安装设计等；

第二章 废水处理工艺
2.1、废水污染源分析
本设计方案处理废水为经典生活污水，污水可生化性好，能够直接采取生化法进行处理。
2.2、处理工艺
2.2.1 废水处理工艺步骤图

鼓风机

污 水 格 栅 沉砂调整池 一体式生化池

接触消毒池 集水池 用水点
污泥浓缩池 上清液回流至
调整池
污泥外运

2.2.2 工艺步骤说明；
1、 学校生活污水经过搜集管路进入污水处理站,经隔栅过滤，去除大颗粒泥沙、杂质和生活垃圾后进入沉砂调整池。
2、 沉淀后清水进入一体式生化池，其中缺氧生化区用于降解大分子有机物和反硝化作用，消除NH3-N。膜-生物反应器池部分为好氧生化池。经过生化处理和膜过滤水，达成国家杂用水回用标准，经过加氯消毒后进入集水池，再用水泵送到用水点。
3、 MBR（一体式膜-生物反应器）池： MBR池溶解氧大于2.0mg/L，污泥浓度8000mg/L～1mg/L，污泥负荷较低，容积负荷高，MBR工艺固有功效保障出水稳定达标；
4、 各处理单元功效
（1） 格栅：关键用于去除废水中固体生活垃圾，比如米粒、菜梗、食品残渣等。它原理就是金属网过滤，沉积垃圾必需由人工定时清理，不然，影响进水。
（2） 沉砂调整池： 污水中大颗粒泥砂、大颗粒杂质等经过这里后沉淀在池底。另外，污水排放是不均匀排放，有时排水量多、有时侯少。经过这里能够调整水量和水质作用，使得进入后续处理工序水质和水量基础稳定。
（3） 生化处理池：在废水处理过程中，污水里关键污染物COD和BOD、NH3-N等指标关键是经过微生物消耗掉，也就是说，经过特种微生物繁殖需要养份消耗掉污水COD和BOD指标，这就是污水生化处理基础原理。
生化处理能够分为不需要（或少许）氧气缺氧生化处理和需要大量充氧好氧生化处理。缺氧生化区关键用于降解大分子有机物和反硝化作用，消除NH3-N。
好氧生化部分关键是经过好氧细菌在大量充氧情况下，起生化作用，降低水中COD和BOD指标。
本方案采取成熟“兼氧+好氧”活性污泥生化处理方法对污水进行处理。方案采取了国际上最优异污水处理技术：膜-生物反应器（MBR）技术。

第三章 膜-生物反应器（MBR）介绍
本工艺设计采取中国外最优异污水处理回用技术膜-生物反应器技术,是国家经贸部公布“优先推广节水新技术”。 MBR工艺是膜分离技术和生物技术有机结合新型废水处理技术。它利用膜分离设备将生化反应池中活性污泥和大分子有机物截留住，省掉二沉池。所以，活性污泥浓度能够大大提升，水力停留时间（HRT）和污泥停留时间（SRT）能够分别控制，而难降解物质在反应器中不停反应和降解。所以，膜-生物反应器工艺经过膜分离技术大大强化了生物反应器功效。
膜-生物反应器在优化生化作用优越性：
1 对污染物去除率高，抵御污泥膨胀能力强，出水水质稳定可靠，出水中没有悬浮物；
2 膜生物反应器实现了反应器污泥龄STR和水力停留时间HRT根本分离，设计、操作大大简化；
3 膜机械截流作用避免了微生物流失，生物反应器内可保持高污泥浓度，从而能提升体积负荷，降低污泥负荷，且MBR工艺略去了二沉池，大大降低占地面积；
4 因为SRT很长，生物反应器又起到了“污泥硝化池”作用，从而显著降低污泥产量，剩下污泥产量很低，污泥处理费用很低；
5 因为膜截流作用使SRT延长，营造了有利于增殖缓慢微生物。如硝化细菌生长环境，能够提升系统硝化能力，同时有利于提升难降解大分子有机物处理效率和促进其根本分解；
6 MBR曝气池活性污泥不因产水而损失，在运行过程中，活性污泥会因进入有机物浓度改变而改变，并达成一个动态平衡，这使系统出水稳定并有耐冲击负荷特点；
7 较大水力循环造成了污水均匀混合，所以使活性污泥有很好分散性，大大提升活性污泥比表面积。MBR系统中活性污泥高度分散是提升水处理效果又一个原因。这是一般生化法水处理技术形成较大菌胶团所难以相比；
8． 膜生物反应器易于一体化，易于实现自动控制，操作管理方便；膜-生物反应器技术作为一项最优异污水处理回用技术取得了国家“863”高科技专题资金支持。在中国外已经得到了广泛应用， 在中国有很多生活污水处理项目、食品厂污水处理、化工厂污水处理等高浓度有机废水处理，采取了MBR技术。

第四章 关键构筑物及设备参数
4.1 关键构筑物及设备
4.1.1 构筑物
1． 沉砂调整池
尺寸：5.0×4.0×3.8 m
完全地下式钢筋混凝土结构,有效容积67m3, HRT： 8.0 hr
2． 组合生化池
4.4×4.0×3.8 m, 完全地下式钢筋混凝土结构,有效容积58m3, HRT=7hr。
3． 接触消毒、集水池
尺寸：2.0×4.0×3.8m, 完全地下式钢筋混凝土结构,有效容积26.4m3, HRT=3hr。
4． 污泥浓缩池
尺寸：1.5×1.5×3.5m
4.1.2 关键设备
1．水力格栅 一套
规格：5 mm
2．鼓风机 2台（一用一备）
型号：SSR100 风量：5.78m3/min
装机功率：5.5 kW 气压：39.2kPa
3. 自吸泵 3台 (二用一备)
型号：JET1NOX110T 功率：1 kW
吸程：5 m 流量：4.3 m3/h
4. 曝气头
φ215微孔曝气器 86 套
5．膜-生物反应器膜组件及膜架
KH-MBR-100型，2套，共用MBR专用膜片198片。
６． 污泥输出泵 1台
型号:40QW12-15-1.5, 功 率:1.5Kw
流量:12m3/h, 扬程:15m。
7．污水提升泵 2台 （1用1备）
型号:40QW12-15-1.5, 功 率:1.5Kw
流量:12m3/h, 扬程:15m。

第五章 工程报价
5.1 构筑物部分
序号
名 称
规格(m)
单 位
数 量
备 注
1
沉砂调整池
5.0×4.0×3.8
座
1
地下式钢混结构
2
组合生化池
4.4×4.0×3.8
座
1
地下式钢混结构
3
接触消毒和集水池
2.0×4.0×3.8
座
1
地下式钢混结构
4
污泥浓缩池
1.5×1.5×3.5
座
1
地下式钢混结构
5
综适用房
5.0×4.0×2.5
座
1
框架结构
以上构筑物采取钢筋混凝土结构,内防腐,按地埋式结构设计,以上报价因各地土建费用情况及现场地质情况不一样而有所改变。本项目设计土建费用由用户自己负担。

5.2 设备部分
序 号
名 称
规格型号
单 位
数 量
备 注
生产厂家
1
格栅
5 mm
套
1

自制
2
罗茨鼓风机
SSR100
台
2
一开一备
山东章晃机械工业
3
自吸泵
JET1NOX110
台
2
一开一备
新加坡达辉机械
4
微孔曝气器
φ215
套
86
包含支架
本企业
5
MBR膜装置
KH-MBR-100
套
2
包含附件
本企业
6
污泥输送泵
40QW12-15-1.5
台
2
一开一备
上海
7
管道阀门

套
1

杭州
8
电气及控制

套
1

自制
9
加药装置

套
1

本企业
10
电磁流量计
LD50型
套
1

杭州
11
管式流量计
LZB-80型
套
2

余姚
设备总价（万元）

5.3 其它费用
序号
名 称
费用（万元）
1
设计费

2
安装费

3
调试费

合 计

5.4 工程总价 ：万元 （不含土建费用）
