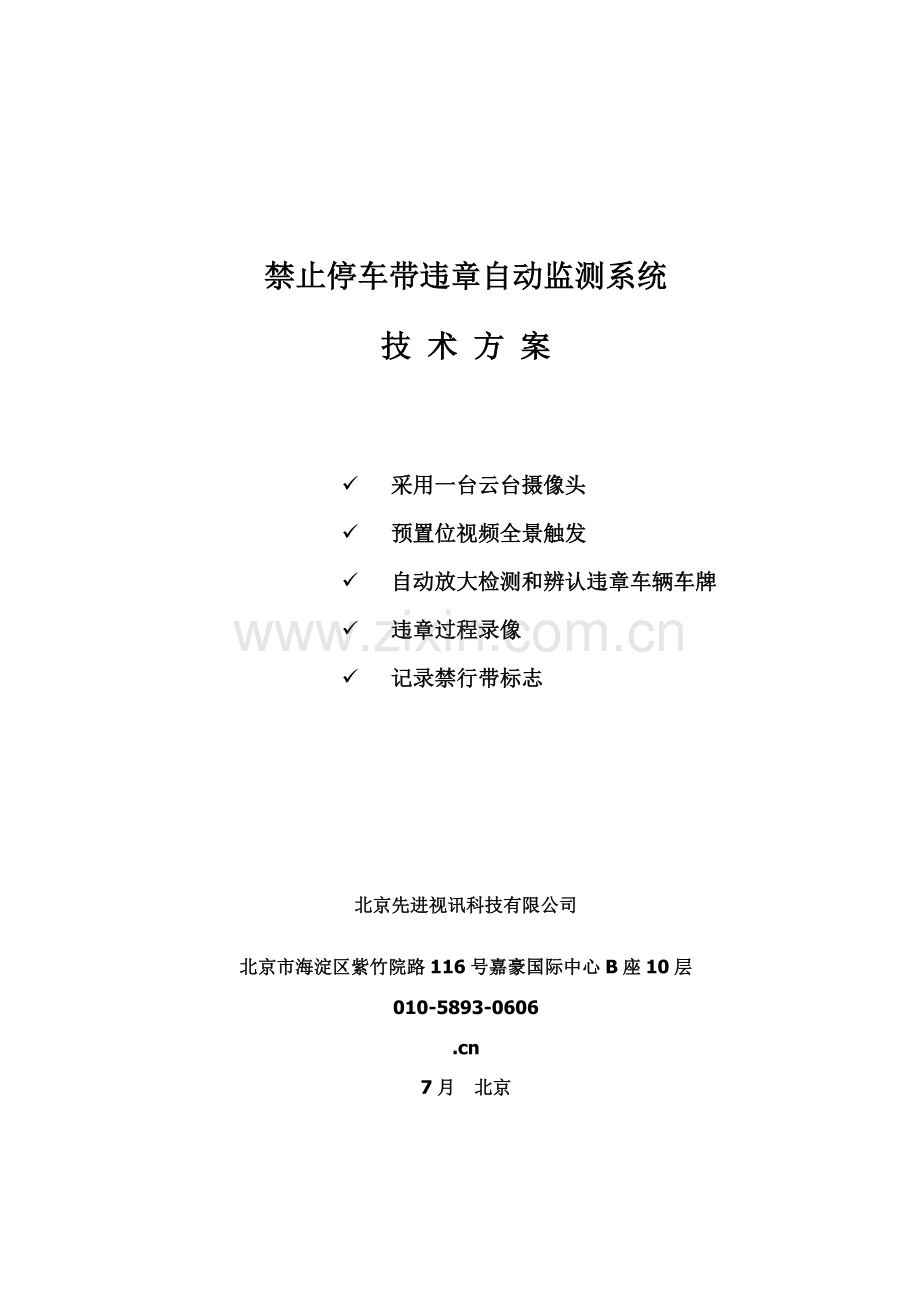

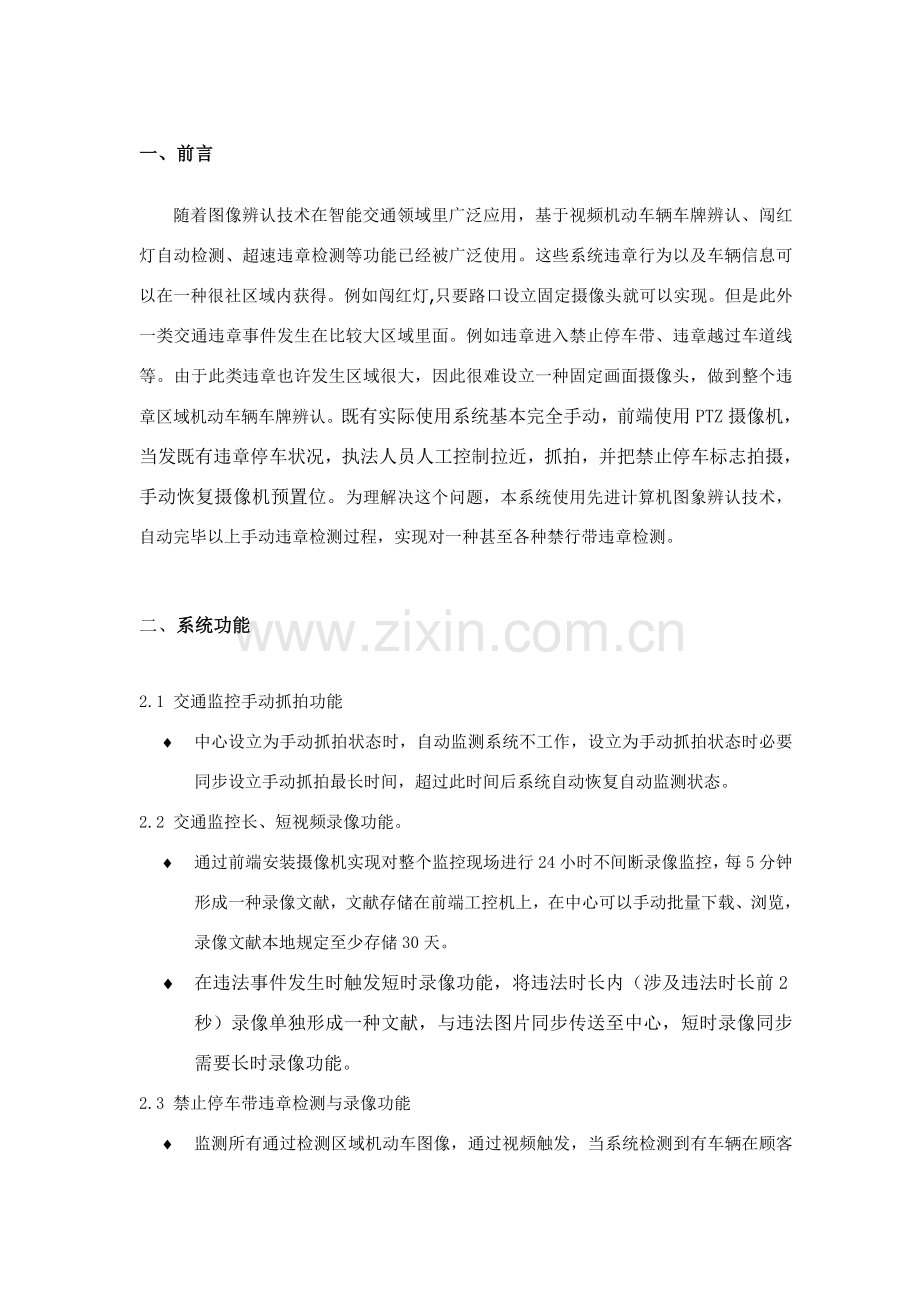

禁止停车带违章自动监测系统技术方案 ü 采用一台云台摄像头 ü 预置位视频全景触发 ü 自动放大检测和辨认违章车辆车牌 ü 违章过程录像 ü 记录禁行带标志北京先进视讯科技有限公司北京市海淀区紫竹院路116号嘉豪国际中心B座10层 010-5893-0606 .cn 7月北京一、前言随着图像辨认技术在智能交通领域里广泛应用，基于视频机动车辆车牌辨认、闯红灯自动检测、超速违章检测等功能已经被广泛使用。这些系统违章行为以及车辆信息可以在一种很社区域内获得。例如闯红灯,只要路口设立固定摄像头就可以实现。但是此外一类交通违章事件发生在比较大区域里面。例如违章进入禁止停车带、违章越过车道线等。由于此类违章也许发生区域很大，因此很难设立一种固定画面摄像头，做到整个违章区域机动车辆车牌辨认。既有实际使用系统基本完全手动，前端使用PTZ摄像机，当发既有违章停车状况，执法人员人工控制拉近，抓拍，并把禁止停车标志拍摄，手动恢复摄像机预置位。为理解决这个问题，本系统使用先进计算机图象辨认技术，自动完毕以上手动违章检测过程，实现对一种甚至各种禁行带违章检测。二、系统功能 2.1 交通监控手动抓拍功能 ¨ 中心设立为手动抓拍状态时，自动监测系统不工作，设立为手动抓拍状态时必要同步设立手动抓拍最长时间，超过此时间后系统自动恢复自动监测状态。 2.2 交通监控长、短视频录像功能。 ¨ 通过前端安装摄像机实现对整个监控现场进行24小时不间断录像监控，每5分钟形成一种录像文献，文献存储在前端工控机上，在中心可以手动批量下载、浏览，录像文献本地规定至少存储30天。 ¨ 在违法事件发生时触发短时录像功能，将违法时长内（涉及违法时长前2秒）录像单独形成一种文献，与违法图片同步传送至中心，短时录像同步需要长时录像功能。 2.3 禁止停车带违章检测与录像功能 ¨ 监测所有通过检测区域机动车图像，通过视频触发，当系统检测到有车辆在顾客指定禁止停车带停留超过顾客指定期间（时长可以在4-999秒内自由设立）时，系统自动开始对对违章车辆进行录像，录像开始时可以清晰看见禁止停车标志，违法检测除满足预设时长条件外，需要增长一种可选条件：与否有车辆右侧人员上下车行为。 ¨ 对车辆右侧方人员上下车行为进行检测 ¨ 为了避免重复抓拍同一辆违章车辆。本系统进行车辆信息辨认。排除已经被抓拍违章车辆。 2.4 禁止停车带违章车辆自动跟踪功能 ¨ 当系统确认违章行为后，为了辨别违章机动车辆车牌号码，系统自动控制云台摄像机转动和放大控制参数，将违章车辆区域放大，进行车牌号码记录与辨认 ¨ 完毕以上功能后，云台摄像机回到预置位。 2.5 禁止停车带违章车辆车牌自动辨认功能 ¨ 当违章车辆车牌大小足够进行自动辨认时，系统使用文安自动车牌号码辨认系统辨认车牌号码 ¨ 当车牌号码由于角度过度倾斜或者其她因素不能自动辨认时，系统在记录中加以标注，以便执法人员进行人工辨认和记录 2.6 违章数据存储和记录功能 ¨ 提供1-2张全景照片和2-3张特写照片作为执法根据，提供违法车辆牌照特写，可以清晰辨认车牌号码、车牌颜色、车型等信息，同步提供违法车辆违法停车过程时长内短时录像文献，录像中可以清晰辨识违法过程和禁止停车标志，该录像和违法照片同步传送至中心。 ¨ 在违章抓拍违法信息中除了违法过程录像、放大车牌图片、违法车牌号码外，尚有详细文字信息，其中涉及：唯一性违法事件编号、违章行为（以编号形式体现）、违法地点（以文字或者编号形式体现,可分出各种不同禁行区域）、违法时间（年月时分秒）等互有关联信息，以便民警和当事人查询，执法证据严谨、充分，同步为不同职能部门信息共享提供了以便条件。 ¨ 本系统具备本地存储功能，数据同步存储在中心和本地，当通信线路浮现故障时，系统提供续传功能；本系统采用大容量硬盘在设备中，可以存储违章数据30天以上，硬盘容量局限性时，超过30天数据系统自动删除或者覆盖。 2.7 系统日记功能 ¨ 系统还具备故障记录功能，系统对于如开机、启动、视频信号等诸多运营事件进行监测。如发既有变化或工作不正常，该某些都会将其写入一种log日记中，并可通过通讯单元下载进行分析解决。监测器日记记录至少可保存30天。 2.8 系统中心软件 ¨ 中心数据库使用Oracle DBMS。 ¨ 系统中心软件可以通过网络每十五分钟通过网络通信接口获取前端违法检测记录信息。 ¨ 系统中心软件将违章检测记录存入中心数据库 ¨ 系统中心软件可以对违章记录和录像进行本地查询和回放。 ¨ 系统中心软件提供违章记录浏览、查询、筛选功能，并提供照片放大、打印功能、短时违法过程录像编辑功能。 ¨ 违法图片手动筛选功能，删除误拍图片，将有效数据写入执法数据库，并提供数据导出功能。 ¨ 提供与既有公安违法检测系统接口功能。 ¨ 数据整顿：错误数据修复、管理、删除 ¨ 组合条件查询及打印查询成果功能 ¨ 各种报表记录、打印功能 ¨ 码表维护功能和权限设立功能 ¨ 数据存储管理功能，可以设立超过30天数据系统自动删除。 ¨ 开放数据库构造，提供二次开发接口。三、系统特点 ¨ 系统软件具备先进视频检测技术，可以对大范畴违章区域进行检测和车牌辨认。取代了当前人工检测繁琐劳动 ¨ 全天候全时段持续违章检测 (夜间有照明状况下) ¨ 进行自动车牌辨认，进一步减少车辆信息录入工作量 ¨ 不必在路面铺设任电磁感应线圈等任何设备，减少了对路面破坏，减少了施工量； ¨ 安装调试以便易学，适合大范畴推广应用四、技术指标 ¨ 云台摄像机配备：光学变焦20倍以上；安装高度6－10米；禁行检测区域范畴15米x60米 ¨ 禁行区域违章检测有效：≥90%（白天），≥85%（夜间有照明状况下） ¨ 禁行区域违章误检率：≤10% ¨ 有效车牌全牌辨认对的率：白天不不大于96％，夜间有照明状况下不不大于90％ ¨ 有效辨认车型：大型车辆、小型车辆、特种车辆。 ¨ 单车违章检测辨认时间：< 5s ¨ 录像存储格式：AVI或者WMV ¨ 存储违章图像格式：JPEG，存储图片最低象素：384*288 ¨ 存储违章录像图像格式：H.264，D1（海康视频压缩卡） ¨ 平均无端障时间：> 12个月，有故障自动恢复时间：< 1分钟 ¨ 抓拍车牌宽度范畴：80像素到200像素 ¨ 车牌倾斜角度：≤±30 ¨ 系统工作环境：白天自然光线，涉及晴朗天气、多云天气、雨雪天气、雾天、阴天、大面积阴影下。夜间照明较好禁止停车带。 ¨ 寿命：≥50000h； ¨ MTBF:≥5000h。五、硬件规定咱们建议前端违章检测系统能达到如下配备: 5.1高性能云台摄像机系统图像采集速度达到25帧/秒，抓拍快门速度达到1/1000秒，虽然在云台高速运动状况下，也能持续精确抓拍、记录违章车辆违章过程。为了可以在夜间镜头放大状况小看清车牌，采用低照度480电视线高清晰彩色摄像机（最低照度0.005Lux），从而实现全天候监测。项目规格数量特写摄像机 24V AC辨别率480线，最低照度<0.005lux，快门可调，电动变焦自动光圈控制。实时迅速焦距控制。焦距控制速度待定。 1 镜头 1/2"，8倍以上光学变焦 1 防护罩内置加热器、电扇等自动温度控制电路 1 云台精密迅速云台，实时串口控制，云台速度待定，精度待定 1 电源 24V AC 1 5.2高性能工控机本系统硬件某些由高性能工控机、视频采集解决卡、数据传播模块和图像存储系统构成。项目规格数量 1、工控机 1 中央解决器 Pentium IV 3.0 GHz 以上主板工业用主板支持on-board 2个COM口,2个空PCI插槽,带至少2个USB接口. 显卡独立显卡或集成硬盘不不大于320GB 7200rpm HD 系统盘(可选) 提供只读系统盘，保证系统不被感染或者损坏内存 1GB DDR内存网卡 10/100 MB 网卡操作系统 Windows XP(SP2) 机箱工业控制机箱 2、视频采集卡大恒视频采集卡 1 3、视频压缩卡海康视频采集卡 1 4、软件禁止停车带违章自动监测系统软件 1
