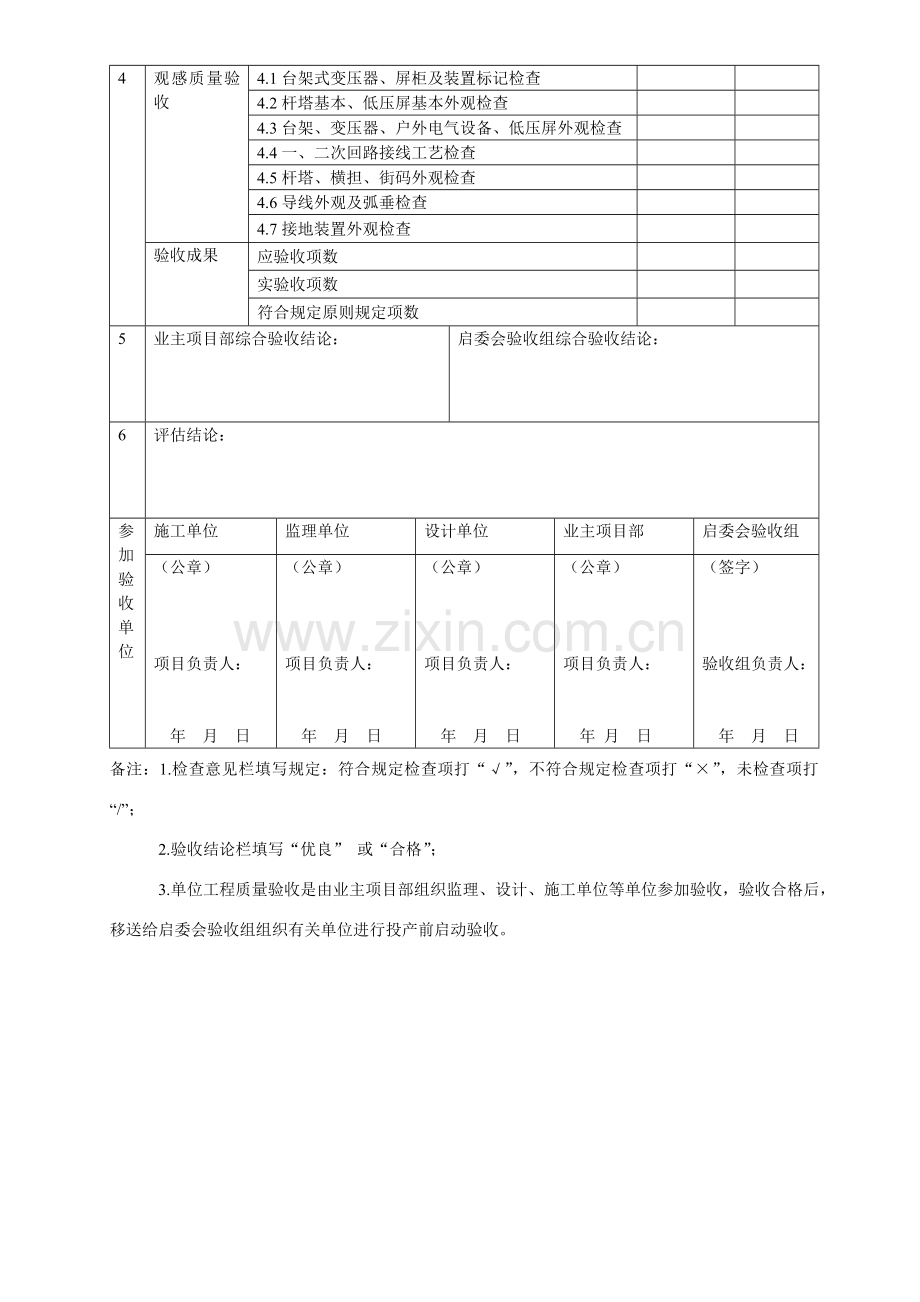

台架式变压器/低压台区工程单位工程质量验收与评估登记表工程编号：031851WN201 Q/CSG表8-5.0 工程项目名称 110kV浸潭站10kV白湾干线单位工程名称台架式变压器/低压台区工程建设单位设计单位开工日期施工单位监理单位竣工日期序号项目验收内容业主项目部核查意见启委会验收组抽查意见 1 分部工程质量验收成果记录分部工程名称验收结论 1.1 台架式变压器/低压台区土建分部工程 1.2 台架式变压器/低压台区安装分部工程 1.3 户外电气设备分部工程 1.4 电气实验分部工程验收成果应核查分部工程数实核查分部工程数符合原则及设计规定分部工程数 2 质量控制资料核查出厂证件及实验资料 2.1出厂合格证材料设备质量证明 2.2实验和检测报告重要技术资料及施工记录 2.3设计变更及图纸会检纪要 2.4施工质量检查及评级记录 2.5分部工程验收消缺整治记录 2.6隐蔽工程验收记录 2.7WHS质量控制记录监理过程控制资料 2.8监理旁站记录 2.9监理初检消缺整治记录核查成果应核查资料项数实核查资料项数符合原则规定项数 3 安全和重要功能抽查 3.1接地电阻抽查检查成果： 3.2杆塔防盗螺栓抽查 3.3交叉跨越距离抽查 3.4变压器等电气设备绝缘性能抽查抽查成果应核查功能项数实核查功能项数符合原则和设计规定功能项数 4 观感质量验收 4.1台架式变压器、屏柜及装置标记检查 4.2杆塔基本、低压屏基本外观检查 4.3台架、变压器、户外电气设备、低压屏外观检查 4.4一、二次回路接线工艺检查 4.5杆塔、横担、街码外观检查 4.6导线外观及弧垂检查 4.7接地装置外观检查验收成果应验收项数实验收项数符合规定原则规定项数 5 业主项目部综合验收结论：启委会验收组综合验收结论： 6 评估结论：参加验收单位施工单位监理单位设计单位业主项目部启委会验收组（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（签字）验收组负责人：年月日备注：1.检查意见栏填写规定：符合规定检查项打“√”，不符合规定检查项打“×”，未检查项打“/”； 2.验收结论栏填写“优良” 或“合格”； 3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加验收，验收合格后，移送给启委会验收组组织有关单位进行投产前启动验收。台架式变压器安装分部工程质量验收登记表工程编号：031851WN0170 Q/CSG表8-5.2 单项工程名称 110kV浸潭站10kV白湾干线白湾圩#1台区改造工程序号分项工程名称分项工程数验收结论备注 1 钢管杆、铁塔组立 2 混凝土电杆组立 3 拉线制作安装 4 横担、金具及绝缘子安装 5 导、地线展放 6 导、地线连接 7 紧线 8 金具及附件连接安装 9 电缆敷设 10 电缆终端头制作安装 11 变压器台架安装 12 变压器安装应有资料（份）实有资料（份）资料核算结论安全和功能检查（检测）报告观感质量验收（综合评价）监理验收结论：验收单位质量验收结论签名施工单位（项目部）年　月　日监理单位年　月　日业主项目部年　月　日【W156】钢管杆、铁塔、混凝土电杆组立安装分项工程质量验收登记表工程编号：031851WN0170 Q/CSG表8-7.1 单项工程名称 110kV浸潭站10kV白湾干线白湾圩#1台区改造工程线路名称起止杆塔号线路长度 km 杆塔数共基检查杆、塔号工序检验项目性质质量原则施工单位自检成果启委会验收组抽检成果钢管杆、铁塔组立螺栓穿向及紧固、脚钉及防盗螺栓、塔脚螺帽安装核心按规范规定及力矩原则脚钉、爬梯安装普通按设计规定杆、塔构造性倾斜核心按设计规定钢管杆法兰连接核心按规范规定及力矩原则插接式钢管杆连接核心按厂家安装规范规定杆、塔与接地网连接核心牢固可靠混凝土杆焊接排杆、焊接核心符合GB50205-规定钢圈防锈普通按规范规定混凝土杆基坑基坑深度核心按设计规定底盘放置普通按规范规定混凝土杆组立直线杆横向位移核心 ≤50mm 转角杆向外角普通顶端位移不不不大于杆稍直径终端杆向拉线侧普通顶端位移不不不大于杆稍直径同基双杆直线杆横向位移普通 ≤50mm 转角杆横、顺向位移普通 ≤50mm 迈步普通 ≤30mm 根开普通 ≤±30mm 卡盘安装普通按设计规定基坑回填核心按规范规定线路铭牌、回路色、相序牌、警告标志牌核心对的、齐全监理验收意见：启委会验收组验收意见：合格：项不合格：项缺陷解决状况：验收单位质量验收结论签　　　　　　　名班　　组年　　月　　日施工队年　　月　　日项目部年　　月　　日监理年　　月　　日启委会验收组（只对所抽检分项工程签名确认）年　　月　　日【W156】杆塔拉线、横担、金具及绝缘子安装分项工程质量验收登记表工程编号：031851WN0170 Q/CSG表8-7.2 单项工程名称 110kV浸潭站10kV白湾干线白湾圩#1台区改造工程杆、塔号拉线（组）横担（组）工序检验项目性质质量原则施工单位自检成果启委会验收组抽检成果拉线分坑定位拉线与地面、横担夹角核心按设计规定拉盘安装拉盘埋设深度及放置核心按设计规定马道开挖及基坑回填核心按设计规定普通拉线安装楔形、UT型线夹安装核心按规范规定同杆多条拉线受力一致核心拉力均匀拉线绝缘子安装位置普通断线时对地距离不不大于2.5m 拉线对带电设备距离核心按规范规定水平拉线安装高桩杆埋设深度普通按规范规定高桩杆反方向倾斜核心按规范规定水平拉线对地距离核心按规范规定撑杆安装撑杆埋设深度核心 ≥0.5m 撑杆与主杆夹角普通 ≤±5° 撑杆与主杆连接普通牢固可靠横担安装方向、水平核心按规范规定间距、螺栓穿向普通按规范规定金具安装迭用合理、型号匹配普通按设计规定绝缘子安装牢固、转动灵活普通按规范规定拉线警示管、保护桩及警告标志核心醒目、齐全监理验收意见：启委会验收组验收意见：合格：项不合格：项缺陷解决状况：验收单位质量验收结论签　　　　　　　名班　　组年　　月　　日施工队年　　月　　日项目部年　　月　　日监理年　　月　　日启委会验收组（只对所抽检分项工程签名确认）年　　月　　日【W156】导、地线展放、紧线、附件连接安装分项工程质量验收登记表工程编号：031851WN0170 Q/CSG表8-7.3 单项工程名称 110kV浸潭站10kV白湾干线白湾圩#1台区改造工程线路长度 km 耐张段数个耐张段号工序检验项目性质质量原则施工单位自检成果启委会验收组抽检成果导、地线展放及连接导、地线外观检查普通按GB50173-1992 规定导、地线压接工艺核心按GB50173-1992规定接头数量、位置核心按GB50173-1992规定导、地线紧线弧垂误差上下排列普通 ±5% 水平排列普通 ≤50㎜导线相间、交叉跨越对地距离核心按规范规定金具附件安装导线与线夹接触防护普通按规范规定导、地线与金具连接核心牢固可靠，无漏件导线与绝缘子绑扎固定普通按规范规定防震锤、阻尼线安装普通按规范规定导、地线跳线连接核心按规范规定跳线相间及对地距离核心相间≥300mm 相间≥300mm 监理验收意见：启委会验收组验收意见：合格：项不合格：项缺陷解决状况：验收单位质量验收结论签　　　　　　　名班　　组年　　月　　日施工队年　　月　　日项目部年　　月　　日监理年　　月　　日启委会验收组（只对所抽检分项工程签名确认）年　　月　　日电气实验分部工程质量验收登记表工程编号：031851WN0170 Q/CSG表8-5.4 单项工程名称 110kV浸潭站10kV白湾干线白湾圩#1台区改造工程序号分项工程名称分项工程数验收结论备注 1 变压器实验 2 避雷器实验 3 接地网实验 4 5 6 7 8 9 10 11 12 应有资料（份）实有资料（份）资料核算结论安全和功能检查（检测）报告观感质量验收（综合评价）监理验收结论：验收单位质量验收结论签名施工单位（项目部）年　月　日监理单位年　月　日业主项目部年　月　日【W164】电气设备实验分项工程质量验收登记表工程编号：031851WN0170 Q/CSG表8-7.11 单项工程名称 110kV浸潭站10kV白湾干线白湾圩#1台区改造工程安装位置出厂编号出厂日期型号制造厂实验日期工序检验项目性质质量原则施工单位自检成果启委会验收组抽检成果电气设备实验工作安全规定重要设立围栏、挂标示牌；实验电源符合施工规定断路器实验重要导电回路电阻符合产品技术条件规定；耐压先后绝缘电阻（相间、相对地）符合厂家规定；交流耐压（整体、断口）按规程规定电压互感器实验（含户外）重要一次、二次绕组绝缘电阻值不适当低于1000 MW，一次绕组耐压先后绝缘电阻不应有明显变化；直流电阻与出厂值比较（一次不适当不不大于10%，、二次不适当不不大于15%）；一次、二次绕组交流耐压按规程规定；励磁特性与出厂实验报告测量值比不适当相差30% 电流互感器实验重要误差测量按规程规定；一次、二次绕组绝缘电阻值不适当低于1000 MW，一次绕组耐压先后绝缘电阻不应有明显变化；一次、二次绕组交流耐压按规程规定；整体实验重要全回路交流耐压实验应一相加压，别的两相接地；耐压先后绝缘电阻不应有明显变化；氧化锌避雷器（含户外）重要绝缘电阻不少于1000MW；直流参照电压不低于厂家规定（变化不不不大于±5%）和0.75倍直流参照电压下泄漏电流不应不不大于50µA；测试接地电阻重要接地阻抗应符合设计规定拆除实验线重要不容许遗留物件检查记录重要项目齐全、数据符合实验原则监理验收意见：启委会验收组验收意见：合格：项不合格：项缺陷解决状况：验收单位质量验收结论签　　　　　　　名班　　组年　　月　　日施工队年　　月　　日项目部年　　月　　日监理年　　月　　日启委会验收组（只对所抽检分项工程签名确认）年　　月　　日
