电梯五方对讲设计专项方案DOC.doc

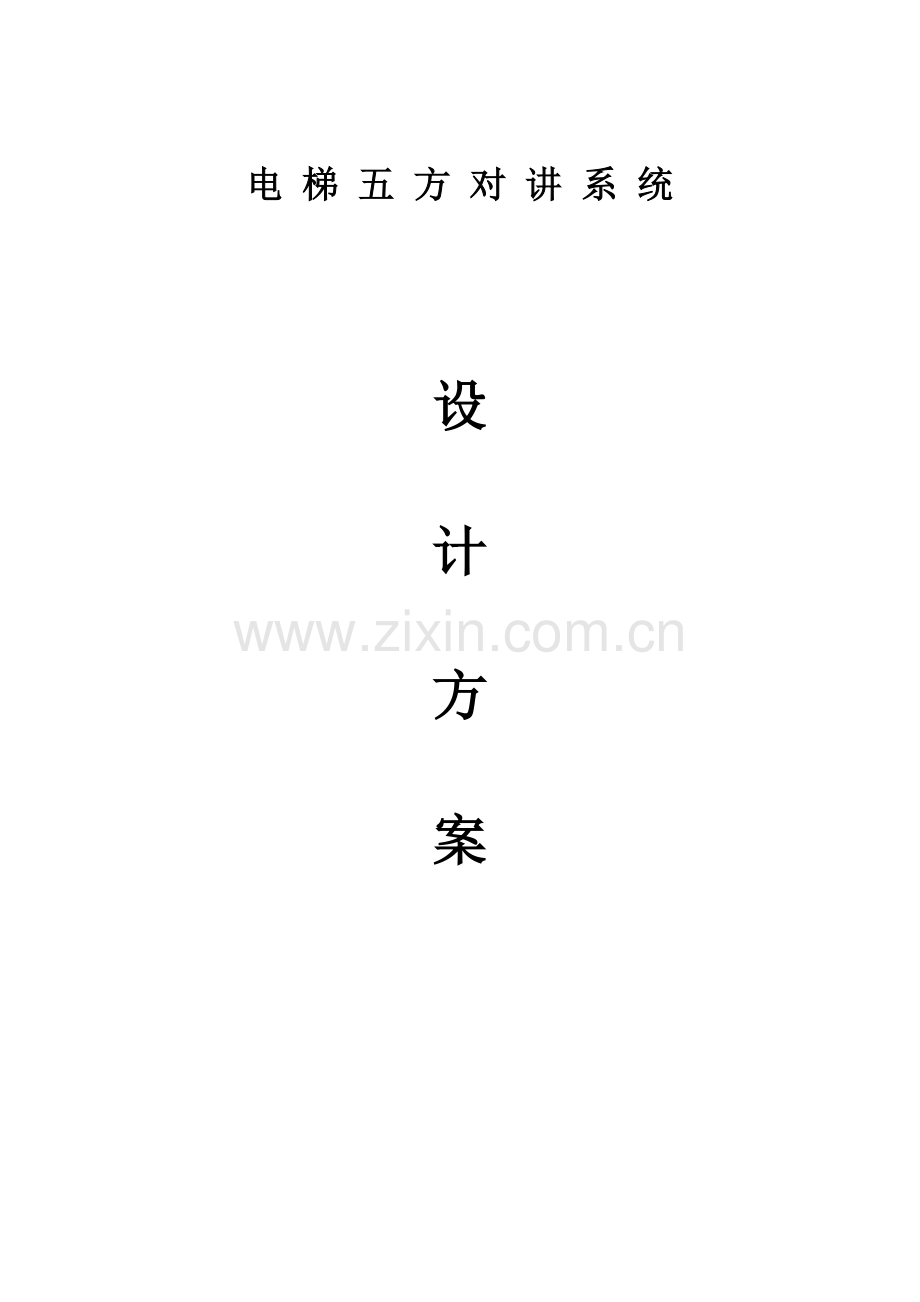

电 梯 五 方 对 讲 系 统

设

计

方

案

前 言

智能建筑已经在世界各地蓬勃发展并已成为21世纪建筑业发展主流。近几年来，随着计算机普及和信息产业发展，人们对居住环境规定不断提高，也将“智能化”引入了住宅社区和家庭建设中。
智能社区与智能住宅在20世纪80年代中期来源于美国，并在美国得到了迅猛发展。继美国之后，日本、欧洲、东南亚等国家和地区也得到了飞速发展。在国内，智能社区与智能住宅是在近几年才发展起来，并且发展速度不久。
智能社区和智能住宅是随着当代科学技术迅猛发展，特别是计算机技术、通讯技术、网络技术、信息技术、自动化控制技术、办公自动化技术普及和应用而发展起来。智能社区和智能住宅是将家庭中各种与信息有关通讯设备、家用电器设备和家庭保安装置通过家庭总线技术连接到一种家庭智能化系统上进行集中或异地监视、控制和家庭事务性管理，并保持这些家庭设施与装置环境和谐与协调。建设智能社区与智能住宅重要目是提高人们居住质量，给人们带来多元化信息和安全、舒服、健康、便利、节能、娱乐生活环境。
自推出智能化小康示范社区建设是国家重点发展方向之一后，国家陆续下发了《全国住宅社区智能化系统示范工程建设要点与技术导则》、《小康型城乡住宅科技产业工程项目实行方案》等办法，系统构造、系统功能、系统硬件和软件做了级别划分和规定。

目 录

第一章 总 述 3
第二章 电梯五方对讲系统 4
第三章 电梯五方对讲系统布线及规定 ……………………………5
第四章系统调试与维护 6
第五章 系统配备清单及报价 8

第一章 总 述

1. 工程概述
1.1项目名称
其周边交通便利，具备得天独厚区位优势。超前设计思想和花园式建筑风格，体现出尊贵、豪华贵族气派，充分展示出当代人所追求高雅、舒服、当代化生活和居住环境。社区无论在建筑面积还是在建筑风格上均达到了高档社区原则。本次项目重要针对社区电梯安装电梯五方对讲系统

1.2 项目内容及目的
项目内容：电梯五方对讲系统工程。
项目实行应实现目的：为住宅社区实现一套先进、严密、实用、美观、性能稳定电梯对讲系统。
2. 系统设计
2.1 设计根据原则
2.1.1 设计涉及计量单位采用国际单位制
2.1.2 设计涉及所有设备和材料，除专门规定外，均依照下列原则规范进行设计，制造、检查和实验。
※ 《安全防范工程程序与规定》GA/T75-94
※ 《电气装置安装工程施工及验收规范》
※ 《工业自动化仪表工程施工及验收规范》
※ 《超生和变动红外复合入侵探测器》（GB/10408.7—1996）
※ 《报警图像信号有线传播装置》（GB/T16677—1996）
※ 《30MHz~1GHz声音和电视信号电缆分派系统》（GB6510—86）
※ 《工业公司通信设计规范》（GBJ42—81）
※ 《工业控制用软件评估准则》（B/T13423—90）
※ 《建筑防雷设计规范》（GBJ57—81）
※ 《民用建筑防火设计规范》（GB50045—95）
※ 建设部住宅产业化办工室1999年编《全国住宅社区智能化系统示范工程建设要点与技术导则》
※ 广东省人民政府第41号令《广东省安全技术防范管理规定》
※ 《民用闭路监控电视系统工程技术规范》GB50/98-94
※ 《防盗报警控制器通用技术条件》GB12663-90
※ 《入侵探测器通用技术条件》GB10408.1-98
※ 《智能建筑设计原则》DBJ08-47-95
※ 《民用建筑电气设计规范》JGJ/T16-92
※ 《商用建筑线缆原则》EIA/TIA-569
※ 该社区现场勘察及社区物业提供信息

第二章 电梯五方对讲系统

2.1概述
一种完善智能化社区，具备便捷、安全、舒服、高档生活环境，保证每一种住户生命财产安全，是本系统最大意义，创造一种住宅抱负空间是本系统目所在。
社区电梯五方对讲系统、是依照国内实行封闭式管理住宅社区特点专门设计产品。它针对分布式住宅社区管理特点进行功能规划，如多通道内部通讯、双向对讲等等，把电梯维修和报警提高到多功能综合管理层面上，对提高社区安全管理、以便住户起到积极作用。
2.2 系统设计原则
2.2.1 通过电梯五方对讲系统，电梯维修调试人员可以以便与其他地理位置人员对讲通话。
2.2.2 通过对讲系统，使住户与社区管理部门建立一条内部通讯通道。
2.2.3系统应具备单体能独立运营、系统能通过模块叠加方式进行扩展、跳跃可并接分机，使系统具备非常强适应能力。
2.2.4系统可靠性，可扩充性和系统可维护性是本系统能否真正实用核心所在。系统可靠性涉及系统设备可靠性，信号传播可靠性，抗人为故障能力。系统可扩充性涉及系统能否逐渐扩充顾客数量，系统主机容量，传播距离，系统编码能力，内部通信通话通道数量。系统可维护性是指当系统浮现故障时，在最短时间内找出故障部位，并在不影响整个系统正常使用状况下更换设备，尽量不影响其她顾客使用。并保证在发生设备故障、线路故障时不会影响整个系统运营。
2.3 系统功能与特点
总线传播，抗干扰性强，有对故障分机检测功能。
免提对讲，可同步显示多路电梯轿厢或机房分机报警，并记忆保持。
可对电梯轿厢进行单个监听或循环监听。
可与电梯轿厢、机房分机进行多方对讲。l

第三章 电梯五方对讲系统布线及规定

电梯五方对讲系统布线是社区管理系统重要构成某些，它犹如在社区内建立一条“信息高速公路”，社区内各种信号在这条“信息高速公路”上畅通无阻，使整个社区管理系统协调、稳定、可靠地运营。因而布线显得十分重要。高质量布线，能使系统运营稳定可靠。不合理布线会大大减少系统性能，使系统信息不畅、工作不可靠，甚至会导致整个系统瘫痪。因此应十分注重系统布线。
3.1 系统总线
系统采用总线构造，采用4*0.5屏蔽信号线。
3.1.1、系统布线阐明系统
a：管线构造：
单一单元独立线缆铺设
b：布管质材规定：建筑物之间联网线布管必要采用钢管和槽架单独敷设。
3.1.2、系统用线阐明
1、线路传播过程当中存在也许对系统导致干扰且不可避免干扰信号，需要采用带屏蔽层线材进行传播。因而我门采用4*0.5带屏蔽信号线来进行传播。
3.2 系统布线示意图

第四章系统调试与维护

4.1 系统调试

4.2 系统维护原则
4.2.1单一原则：
l 系统中只要有一台分机能与管理主机正常工作，则判断该台分机、管理主机之间线路无端障。
l 检查办法：断开系统主干线，仅将一台分机接入单元主机中，以判断该单元主机、电源箱有无端障。
4.2.2替代法：
l 更换系统中某个设备或线路即能变化系统工作状态则判断该设备或线路也许有故障。
4.3系统维护注意事项
l 加电时不能更换系统中任何设备或线路。
l 若系统中任何设备浮现异常声音，应及时断电检查。
l 每次加电前应保证操作中所有接线无短路或接错现象。
第五章 系统配备清单
分某些项工程量清单与计价表
工程名称：
第 1 页 共 1 页
序号
项目编码
项目名称
项目特性
计量

单位
工程

数量
金额（元）
综合单价
合价
1

电气配线
1.配线形式:明配
2.导线型号、材质、规格:RVVP4*0.5
m
15367.82

2
CB001
拆改悬挂线
拆除RVVP4*0.5悬挂线缆
m
5304

3

电气配线
1.导线型号、材质、规格:RVVP4*0.5
2.不含线 只记人工费
m
4029.41

4

电气配管
1.名称:PC20
2.材质:塑料
3.配备形式及部位:明配
m
491.6

5
CB002
水钻打眼
水钻打眼 水钻打眼DN25 混凝土墙 厚度(300mm以内)
个
68

总价
