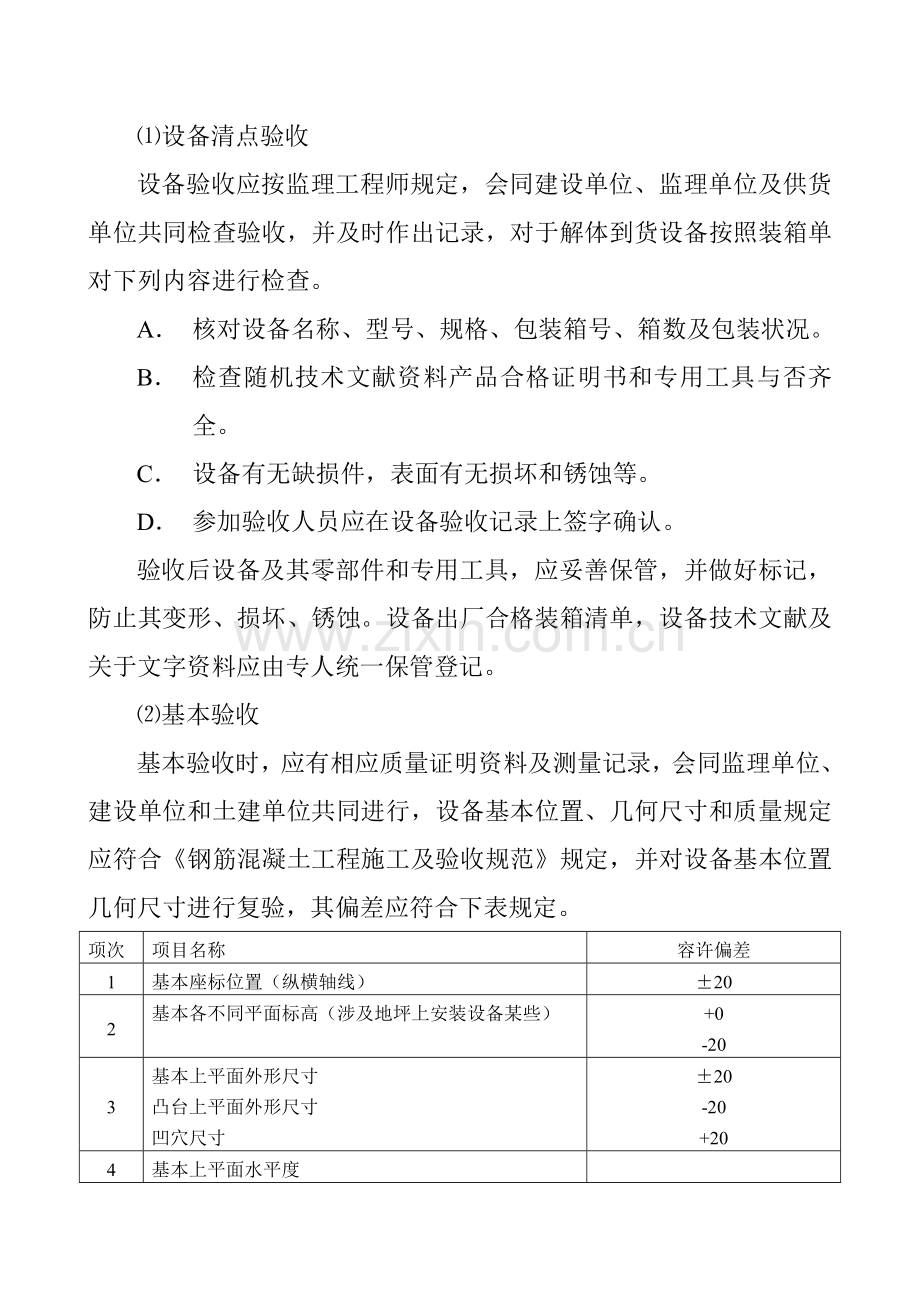

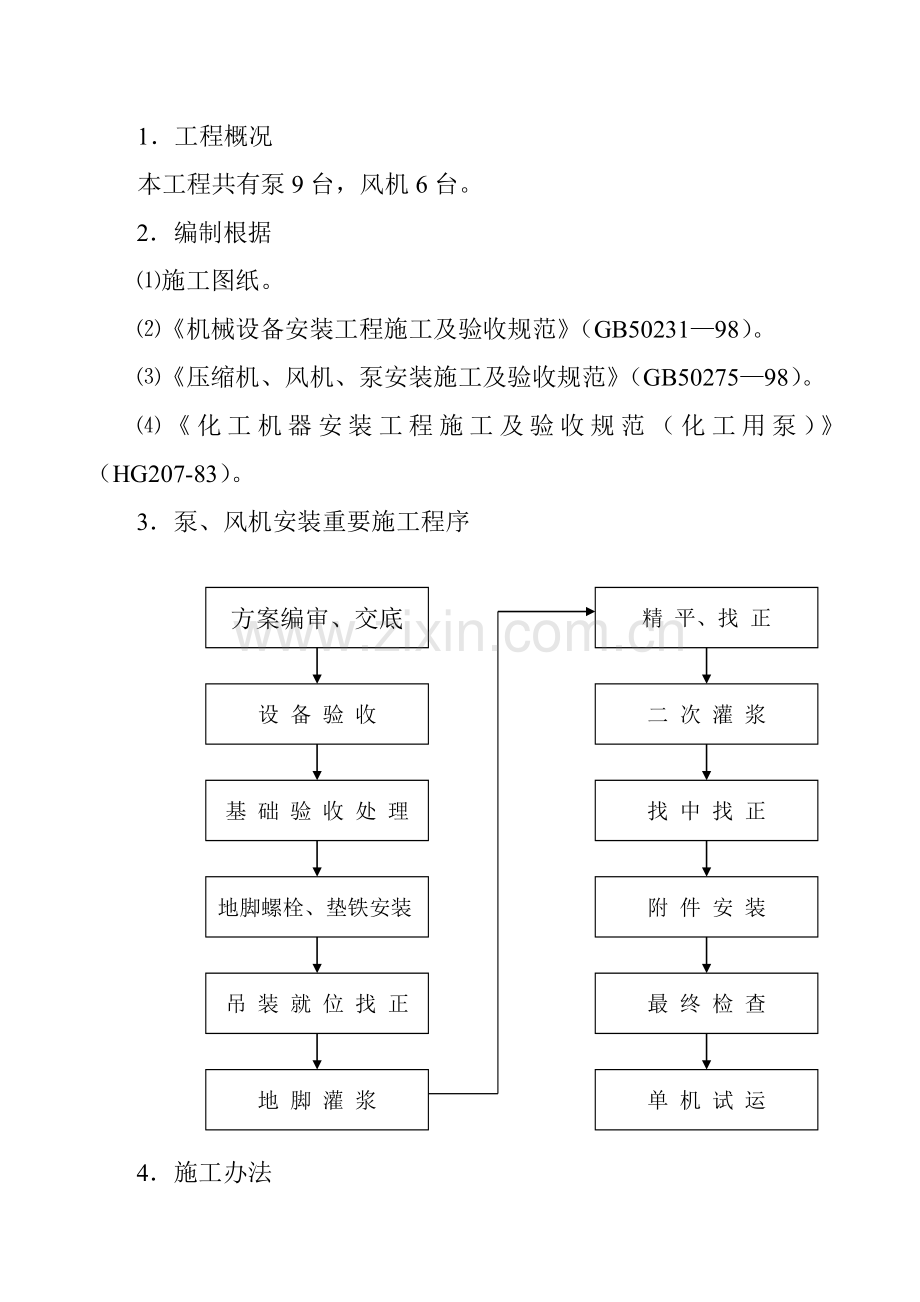

1工程概况本工程共有泵9台，风机6台。2编制根据施工图纸。机械设备安装工程施工及验收规范（GB5023198）。压缩机、风机、泵安装施工及验收规范（GB5027598）。化工机器安装工程施工及验收规范（化工用泵）（HG207-83）。3泵、风机安装重要施工程序方案编审、交底设 备 验 收基 础 验 收 处 理地脚螺栓、垫铁安装吊 装 就 位 找 正地 脚 灌 浆精 平、找 正二 次 灌 浆找 中 找 正附 件 安 装最 终 检 查单 机 试 运4施工办法设备清点验收设备验收应按监理工程师规定，会同建设单位、监理单位及供货单位共同检查验收，并及时作出记录，对于解体到货设备按照装箱单对下列内容进行检查。A 核对设备名称、型号、规格、包装箱号、箱数及包装状况。B 检查随机技术文献资料产品合格证明书和专用工具与否齐全。C 设备有无缺损件，表面有无损坏和锈蚀等。D 参加验收人员应在设备验收记录上签字确认。验收后设备及其零部件和专用工具，应妥善保管，并做好标记，防止其变形、损坏、锈蚀。设备出厂合格装箱清单，设备技术文献及关于文字资料应由专人统一保管登记。基本验收基本验收时，应有相应质量证明资料及测量记录，会同监理单位、建设单位和土建单位共同进行，设备基本位置、几何尺寸和质量规定应符合钢筋混凝土工程施工及验收规范规定，并对设备基本位置几何尺寸进行复验，其偏差应符合下表规定。项次项目名称容许偏差1基本座标位置（纵横轴线）202基本各不同平面标高（涉及地坪上安装设备某些）+0-203基本上平面外形尺寸凸台上平面外形尺寸凹穴尺寸20-20+204基本上平面水平度每 米全 长 5105竖向偏差：每米 全高5206预埋地脚螺栓：标高（顶端）中心距（在根部和顶部两处测量）0，+2027预留地脚螺栓孔：中心位置深 度孔壁铅垂度100，+2010基本验收合格后，如实填写基本交接记录，并签字确认。泵、风机安装前基本规定。A 基本验收合格，修整符合规定。B 泵、风机安装平面布置图、装配图、合格证及安装使用阐明书齐全。C 安装方案已审批，并已向施工人员进行技术交底泵、风机安装依照泵、风机重量选取恰当吊装设备，将泵、风机吊装就位，以定位基准线、标高以泵、风机座底平面测点，进行调节。A 泵、风机找平、找正a泵、风机找正应按基本上基准线相应泵、风机定位基准进行调节。b找正应用垫铁调节标高和水平度，泵、风机平面位置容许偏差5mm，标高容许偏差5mm，泵、风机纵横向水平度容许偏差为0.1mm/m。B地脚螺栓孔灌浆泵、风机找正找平后进行地脚螺栓孔灌浆工作，灌浆时振动捣实，地脚螺栓不得歪斜。地脚孔灌浆后砼强度达到75以上时，应进行设备最后找平、找正和紧固地脚螺栓。地脚螺栓和垫铁布置A 地脚螺栓a地脚螺栓光杆某些应无油污和氧化层，螺纹某些应涂少量油脂。b地脚螺栓应垂直无倾斜，螺栓下部不应碰孔底，螺栓任何部位离孔壁距离不得少于15mm。c拧紧螺母后，螺栓必要露出螺母1.5-3个螺距，同一设备应一致。B垫铁安装a垫铁安装应采用压浆法安装垫铁。布置垫铁时，在地脚螺栓两侧各放一组，本地脚螺栓间距不大于300mm时，可在脚螺栓同侧放置垫铁。b单块垫铁最小面积可按下式近似计算 A3（Q1+Q2）/RA 块垫铁最小面积2 Q1由于机器重量加在该垫铁组负荷公斤力 Q2由于地脚螺栓拧紧后产生轴向公斤力 R基本砼单位面积抗压强度公斤力/厘米2c斜垫铁与平垫铁构成垫铁组时，每组不应超过四块。d设备调节好后，每组垫铁应压紧，用0.05mm塞尺检查垫铁之间及垫铁与地座之间间隙，在垫铁同一断面处以两侧塞入长度和不得超过垫铁长（宽）度1/3。e设备调节好后，垫铁露出设备底面外缘10-30mm。f设备用垫铁找平后，用0.25重手锤敲击检查垫铁组，应无松动。二次灌浆设备最后找平、找正后24小时内应进行二次灌浆，在二次灌浆前要填写隐蔽工程施工记录。二次灌浆处应清洁干净，并浇水润透，灌浆采用细石砼，其强度应比基本砼强度高一级，一台机组应一次灌完。并应捣实，灌浆后应对灌浆层进行养生A. 泵、风机试运转前应做下列检查a. 二次灌浆应达到设计强度，抹面工作结束。b. 电动机绝缘电阻及转向符合规定。c. 电气、仪表、管道已安装完具备试车条件。d. 各润滑部位加入符合技术文献规定润滑油，盘车灵活、声音正常。B. 泵、风机启动时应按下列规定进行a. 泵、风机应打开吸入管道阀门，关闭出口阀门。C. 泵、风机试运转应符合下列规定a. 泵、风机在额定负荷下持续运转不不大于2小时。b. 各运动部件运转应正常，各紧固件不应有松动c. 滑动轴承温度不不不大于70，滚动轴承温度不应不不大于80。d. 泵、风机停止运营后应关闭进出口阀。5安全保证办法对进入现场施工人员，应按建设单位规定进行安全培训，上岗迈进行安全技术交底。泵、风机吊运过程中，应由熟悉设备性能起重人员指挥，各工种人员密切配合，服从指挥。吊装要按指定部位绑扎绳索，吊索具使用前应认真检查确认安全后方可进行吊装作业。设备清洗场地通风要良好，禁止烟火，用过棉纱、布头等应收集在金属容器内。设备试运转时，试运区要设安全围栏，无关人员不得入内。设备运转时，不准进行擦洗和修理，设备试运转应严格按照单项安全技术办法进行。易丢失易损坏件入库保管防止丢失。法兰口用铁皮或塑料布盖好，防止土建抹灰落在设备上。6保证质量办法组织施工人员熟悉图纸及规范，并进行技术交底。泵、风机吊装运送前，必要对法兰密封面，小管等进行防护保证在运送、吊装时不受损伤。加强防护，下道工序施工中对上道工序产品采用相应保护办法。计量器具检查合格后方准使用。实行自检、互检、专检三检制度。材料设备必要有材质证书。做好设备标记工作，防止安错位置。7劳动筹划月份人数工种7月8月钳 工55起 重 工228机具需用筹划序号名称规格单位数量1汽车吊25t台12载重汽车10t台13载重汽车5t台14卷扬机5t台15电焊机14KW台26手拉葫芦5t台27手拉葫芦3t台28水准仪台19框式水平仪002台110螺旋千斤顶3t台19工期筹划7月10日8月10日。 10组织机构项目经理：刘 来责任工程师：刘顺来专业工程师：云 虹质 检 员：刘顺来安 全 员：李仁昌材 料 员：金学文
