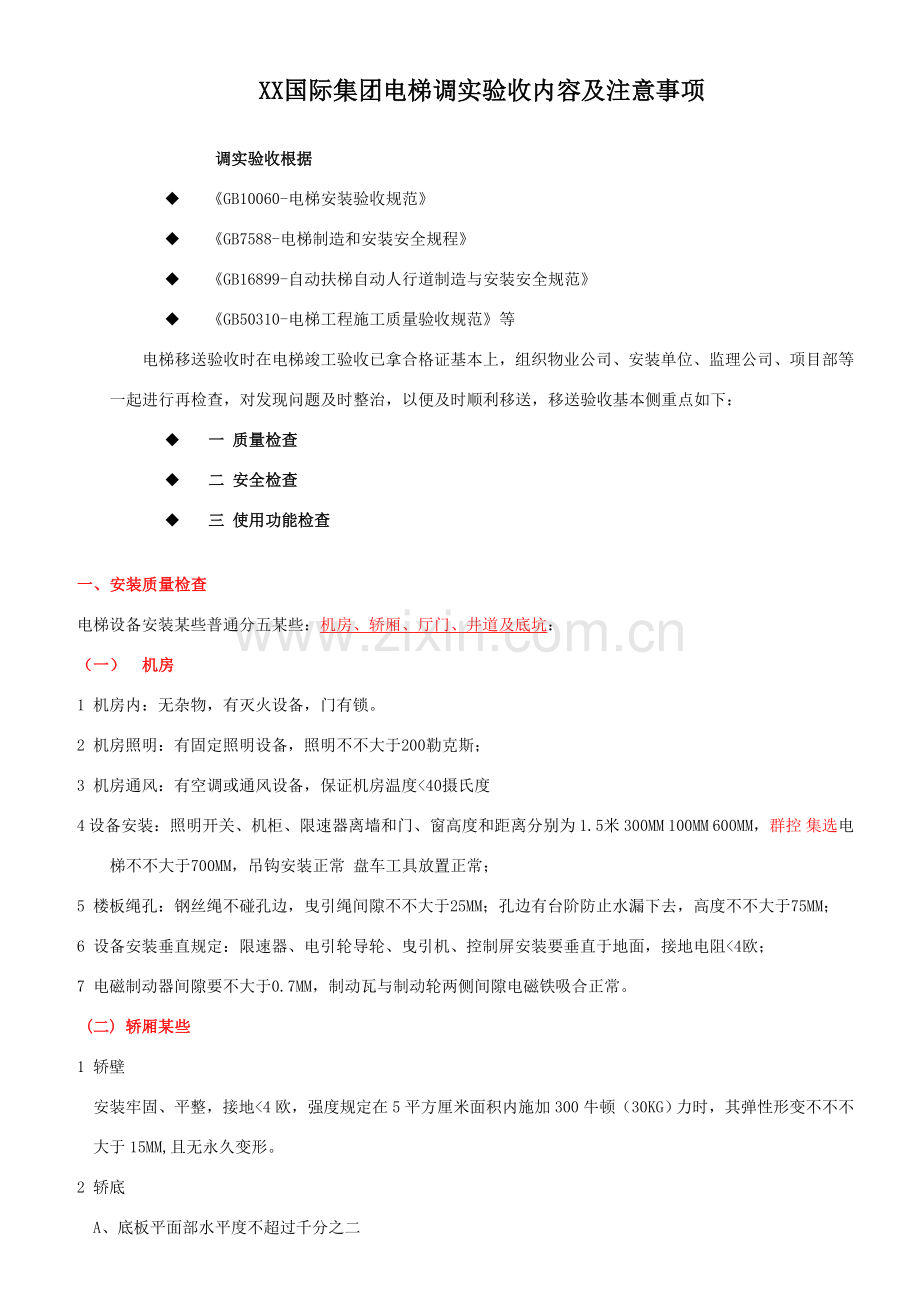

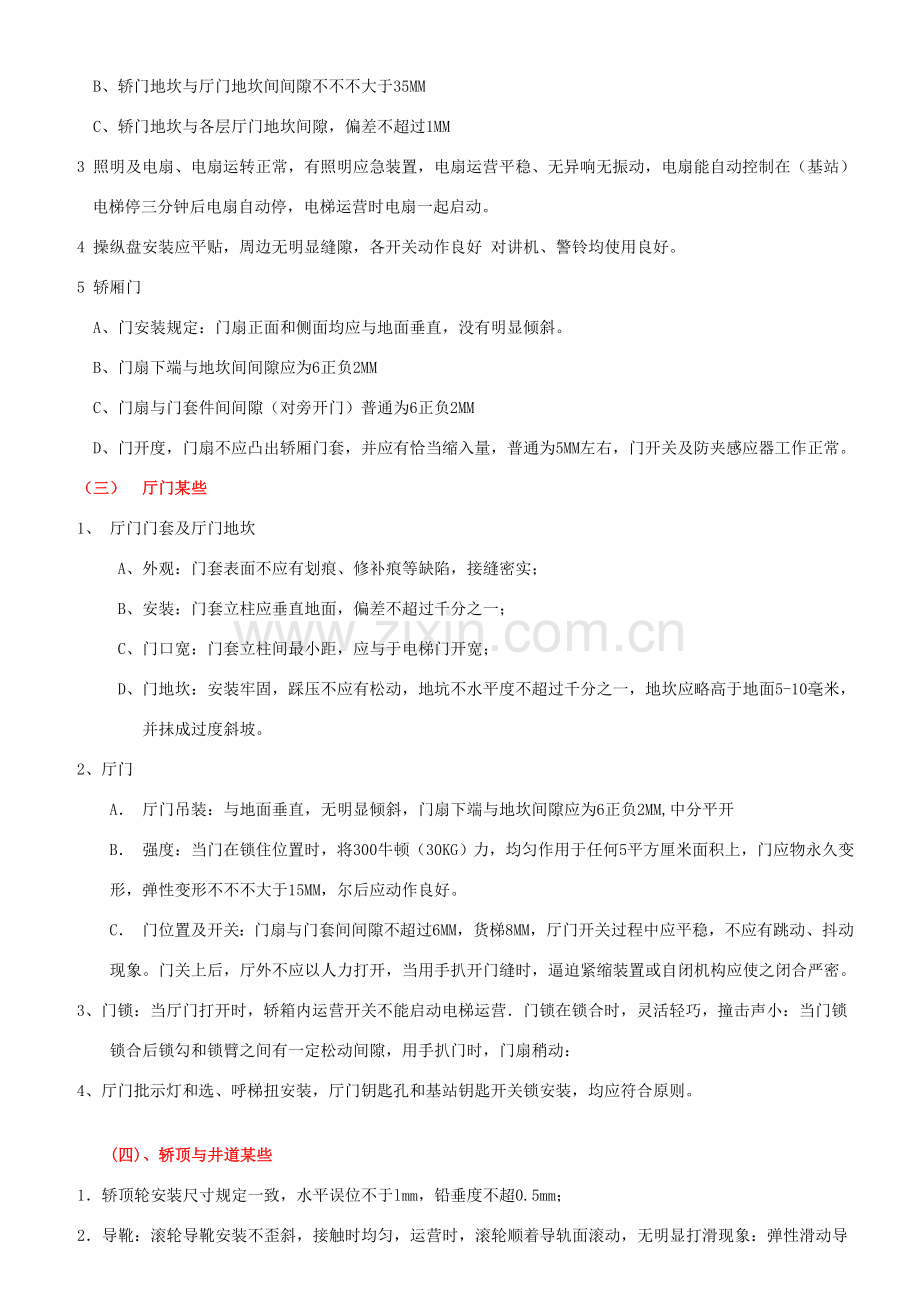

XX国际集团电梯调实验收内容及注意事项 调实验收根据u GB10060-电梯安装验收规范u GB7588-电梯制造和安装安全规程u GB16899-自动扶梯自动人行道制造与安装安全规范u GB50310-电梯工程施工质量验收规范等电梯移送验收时在电梯竣工验收已拿合格证基本上，组织物业公司、安装单位、监理公司、项目部等一起进行再检查，对发现问题及时整治，以便及时顺利移送，移送验收基本侧重点如下：u 一 质量检查u 二 安全检查u 三 使用功能检查一、安装质量检查电梯设备安装某些普通分五某些：机房、轿厢、厅门、井道及底坑：（一） 机房1 机房内：无杂物，有灭火设备，门有锁。2 机房照明：有固定照明设备，照明不不大于200勒克斯；3 机房通风：有空调或通风设备，保证机房温度40摄氏度4 设备安装：照明开关、机柜、限速器离墙和门、窗高度和距离分别为 1.5米 300MM 100MM 600MM，群控 集选电梯不不大于700MM，吊钩安装正常 盘车工具放置正常；5 楼板绳孔：钢丝绳不碰孔边，曳引绳间隙不不大于25MM；孔边有台阶防止水漏下去，高度不不大于75MM；6 设备安装垂直规定：限速器、电引轮导轮、曳引机、控制屏安装要垂直于地面，接地电阻4欧；7 电磁制动器间隙要不大于0.7MM，制动瓦与制动轮两侧间隙电磁铁吸合正常。 (二) 轿厢某些1 轿壁 安装牢固、平整，接地4欧，强度规定在5平方厘米面积内施加300牛顿（30KG）力时，其弹性形变不不不大于15MM,且无永久变形。2 轿底 A、底板平面部水平度不超过千分之二 B、轿门地坎与厅门地坎间间隙不不不大于35MM C、轿门地坎与各层厅门地坎间隙，偏差不超过1MM3 照明及电扇、电扇运转正常，有照明应急装置，电扇运营平稳、无异响无振动，电扇能自动控制在（基站）电梯停三分钟后电扇自动停，电梯运营时电扇一起启动。4 操纵盘安装应平贴，周边无明显缝隙，各开关动作良好 对讲机、警铃均使用良好。5 轿厢门 A、门安装规定：门扇正面和侧面均应与地面垂直，没有明显倾斜。 B、门扇下端与地坎间间隙应为6正负2MM C、门扇与门套件间间隙（对旁开门）普通为6正负2MM D、门开度，门扇不应凸出轿厢门套，并应有恰当缩入量，普通为5MM左右，门开关及防夹感应器工作正常。（三） 厅门某些1、 厅门门套及厅门地坎A、外观：门套表面不应有划痕、修补痕等缺陷，接缝密实；B、安装：门套立柱应垂直地面，偏差不超过千分之一；C、门口宽：门套立柱间最小距，应与于电梯门开宽；D、门地坎：安装牢固，踩压不应有松动，地坑不水平度不超过千分之一，地坎应略高于地面5-10毫米，并抹成过度斜坡。2、厅门A 厅门吊装：与地面垂直，无明显倾斜，门扇下端与地坎间隙应为6正负2MM,中分平开B 强度：当门在锁住位置时，将300牛顿（30KG）力，均匀作用于任何5平方厘米面积上，门应物永久变形，弹性变形不不不大于15MM，尔后应动作良好。C 门位置及开关：门扇与门套间间隙不超过6MM，货梯8MM，厅门开关过程中应平稳，不应有跳动、抖动现象。门关上后，厅外不应以人力打开，当用手扒开门缝时，逼迫紧缩装置或自闭机构应使之闭合严密。3、门锁：当厅门打开时，轿箱内运营开关不能启动电梯运营门锁在锁合时，灵活轻巧，撞击声小：当门锁锁合后锁勾和锁臂之间有一定松动间隙，用手扒门时，门扇稍动：4、厅门批示灯和选、呼梯扭安装，厅门钥匙孔和基站钥匙开关锁安装，均应符合原则。(四)、轿顶与井道某些1轿顶轮安装尺寸规定一致，水平误位不于lmm，铅垂度不超0.5mm；2导靴：滚轮导靴安装不歪斜，接触时均匀，运营时，滚轮顺着导轨面滚动，无明显打滑现象：弹性滑动导靴，安装尺寸合格，调节合理，润滑良好：3钢丝绳锥套：合金浇注高出锥面1 ol 5mm，钢丝绳不应有松股、扭曲现象：绳头弹簧支撑螺母为双重构造，拧紧自锁，并在锥套尾上装上开口锁：4电梯钢丝绳：所有钢丝绳在全长上均不应有扭曲，松股、断股、断丝，表面锈斑等状况，表面清洁，无沙尘、无油渍所有曳引绳涨紧力相近，相差值不应超过5：5平层感应器及遮磁板：安装应垂直固定牢固，遮磁板应能上下、左右调节，遮磁板插入感应器时，两侧间隙位置安装一致，间隙尺寸l omm，偏差不不不大于2 mm：电梯平层时，上下感应器与遮磁板中间位置一致，偏差不不不大于3mm6安全钳连杆系统：锲块间隙、斜度符合规定，拉杆拉力符合规定，手提实验限速器钢丝绳、连杆系统应动作迅速，手动松开时，系统能迅速复位，但安全钳开关不能自动复位：7门刀：安装位置规定，门刀与各层厅门地坎及各层门锁滚轮间隙为58mm米：8轿顶检修箱：开关动作功能正常，有急停开关：有检修安全电压照明灯和220伏插座并标明显标记：9导轨：（1）导轨接头，不应有明显间隙，局部间隙不超过05mm；(2)接头处台阶不不不大于005mm，修光长度不不不大于300mm；(3)导轨每米铅垂度不超过07mm；(4)电梯正常运营时，不应有来自导轨明显振动、摇晃及异响；10导轨架：固定牢固，地脚螺栓埋入深度达标。当用金属垫板调节导架高度时，超过10mm垫板时，应与导轨架焊接。导轨架安装不水平度不超过5mm；11对重：对重架上导靴、绳头安装与蠕箱顶上安装规定相似：对重在对重架中，其上部应用压板固定住；12线槽及线管：线槽表面防锈、光滑，固定点与固定间距要符合规定；槽内导线每隔一断距离应用压线板固定并绝缘，管内敷线，使用线槽走线量不超6 o，用线管不超过4 o动力线和控制线、信号线不应敷于同一线槽(管)内导线在线槽(管)出入口处加强绝缘保护线槽(管)接地4 欧13中间接线箱：装于正常提高高度于12处，并加高17米井壁上箱体固定牢固，箱体接地80mmB补偿装置：补偿链或补偿绳，安装长度、铅垂度和装置动作均应符合规定。二安全可靠性检查电梯安全可靠性检查，普通可分为电器线路绝缘强度、超速保护、载重可靠性和终端超越保护等四方面进行(一)电器线路绝缘强度：1主电路 05兆欧2控制电路 02 5兆欧3信号电路 02 5兆欧4照明电路 02 5兆欧5机电路 02 5兆欧(二)超速保护1限速2秒与安全钳动作可靠性电梯空载下行： (1)限速器超速开关人为动作，抱同动作，电梯停止(2)人为动作限速器夹绳钳，钳块迅速夹持绳索，安全钳动作，轿箱停止，并切断控制电路2挢内、轿厢、底坑、机柜内急停按钮动作可靠(三)超重可靠性：(1)静载实验：A电梯在底层，陆续加载到2 0 0负荷后，静载1 0分钟B电梯承重件无损坏，电引绳在绳槽内无滑移，制动器可靠刹紧(2)运营实验：A轿箱运营时，分别为空载、5 0荷载、 1 0 0荷载三种状况，分别来回运营一定期间B启动、制动、停止、无振动冲击、制动器动作可靠，动作正常(3)超载实验：电梯加载接近1 1 0时，运营一定期间电梯应能安全启动运营，制动器可靠动作，曳引机工作和油温正常（四）轿箱超载装置动作可靠性：(1)电梯超载1 1 0时，箱内超载灯亮，蜂鸣响，电梯不能关门。(2)当卸载7 01 0 0kg重量后，及时恢复正常(3)当荷载达到8 0时，对外呼信号不响应，顺向截停功能应消失(五)终端超越保护：(1)终端换速开关和限位开关动作可靠性：手动操作上、下行端站逼迫换速开关，电梯应动作(换速和停止)；(2)终端极限开关：限位开关人为短接，电梯上或下行接近到终端位置，手动终端开关，电梯停止；(3)油压缓冲器实验：复位实验：电梯空载速度下行，短接限位和终端开关使电梯下行到油压缓冲器并将缓冲器压缩后，上行,缓冲器恢复到原状时间不大于90秒，电梯慢速下行碰撞缓冲器，缓冲应平稳，零件应无损伤和明显变化三、技术性能检查电梯技术性能检查，普通可按照速度特性、工作噪声、平层精确度、控制电路功能等方面进行1速度特性(舒服感觉)A起动震动B制动震动c加速度、减速度D加、减速时垂直振动E运营中垂直振动F运营中水平振动2工作噪声A机房噪声：除接触器吸合声外，机房噪声不不不大于规定值 选5点，距离地面15米测试，测量值不大于80db。B轿厢内噪声：轿内平面中央，距地15米，测量值不大于55dbC. 门开闭噪声：高15米，距门o24米处，测量值少于65db(货梯无规定)3平层精确度：额定载重范畴内，以正常速度升降电梯时停靠位置精确度，分别以空载、满载作上、下运营，到达同一层站，测量平层误差，取其最大值。4控制电路功能：A信号控制电路基本功能：内选信号动作正常外呼信号动作正常；B集选控制电路功能：二选一功能、基站；c群控电路功能：群控基本功能，中央控制功能正常。D消防运营功能：电梯转入消防控制状态时，电梯动作正常，消防功能电梯转入消防状态下运营正常。E检修功能运营：检修运营，在机房、轿内，轿厢分别操作正常，运营速度正常。四、其他：1懂电梯物业工作人员参加，；2需物业公司提前介入，以理解、熟悉现场状况；提早拟定维保单位；3收集资料，信息，图纸：4掌握工程进度，定期把工作状况，问题汇总；5制定电梯交接验收工作筹划和人员安排；6交接过程中，将检查问题汇总并拟定整治完毕时间，整顿成册，各方签字承认；7发现机房，底坑，井道土建某些和机房空调温度有问题，及时与各部门沟通解决；8. 规定物业公司提前熟悉：电梯采购和安装合同内与使用关于内容，涉及保驾、保修、培训、备件及工具等。垂直电梯调实验收单工程名称 ： 查验日期 年 月 日楼号电梯类型电梯位置或编号机 房机房门标示主电源开关电梯标示紧急救援装置盘车轮方向标开闸扳手救援示意图制动器及开关限速器及开关电梯动力线路电梯控制线路电梯接地线编码器机房线槽曳引机控制柜机房照明轿厢照明开关井道照明开关机房爬梯机房降温设施平层标示机房吊钩轿厢与井道轿顶检修盒急停开关检修开关轿顶灯轿顶插座安全窗开关安全钳开关门锁开关轿厢导轨对重导轨导轨油盒曳引钢丝绳绳头组合曳引绳张力限速绳对重装置平层感应器二次保护轿顶电扇厅门装置轿门装置光幕安开门刀轿厢与井道厅门开锁装置导靴电缆及电缆架安全钳间隙平衡链、绳轿顶护栏轿厢操纵盘超载装置轿厢急停开关轿厢检修开关轿厢独立开关轿厢照明开关轿厢电扇开关轿厢直驶开关轿厢照明轿厢应急灯轿厢信号显示上极限开关上限位开关上换速开关导轨连接板轿顶距楼板距离轿厢与对重间距层站底坑层站显示呼梯按钮信号显示消防开关基站锁平层精度层门地坎厅门间隙底坑防护网底坑地面底坑检修盒急停开关照明开关底坑插座缓冲器及开关底坑爬梯下极限开关下限位开关下换速开关张绳轮开关对重缓冲距离缓冲距离标示对重护栏查验问题：安装单位：维保单位监理公司物业公司监交单位备注：合格划“”，不合格划“”自动扶梯调实验收单工程名称 ： 查验日期 年 月 日楼号楼层扶梯位置或编号驱 动 机 房 和 转 向 站主电源开关检修手提灯紧急救援装置开闸扳手制动器及开关主驱动链驱动主轴转动链轮扶手驱动轮梯级链条减速机润滑油自动润滑油罐检修控制装置电动机控制柜电梯动力线路电梯控制线路电梯接地线急停开关减速器三角皮带制动带扶手带压紧装置梯级扶手带梳齿板导轨和裙板梯级梯级主轴梯级主轮梯级支架梯级踏面梯级与裙板间隙扶手带与扶手导轨间距与障碍物距离与踏板垂直距离相邻电梯扶手带间距梳齿板梳齿与梯啮合度围裙板导轨接头安全防护装置其她梯级链安全开关超速限速器开关梳齿板安全开关裙板安全开关梯级或下沉开关驱动链安全开关防逆转安全开关梯级链安全开关扶手带断裂开关转向钥匙急停开关查验问题：安装单位：维保单位监理单位物业公司监交单位备注：合格划“”，不合格划“”液压电梯调实验收单 工程名称 ： 查验日期 年 月 日楼号电梯位置电梯编号机 房机房门标示主电源开关电梯标示紧急救援装置机房救援示意图油箱电动机电梯动力线路电梯控制线路电梯接地线编码器机房线槽控制柜机房照明轿厢照明开关井道照明开关空调或排风设备对讲装置油管、表阀、泵机房手动泵操作轿厢与井道轿顶检修盒轿顶急停开关检修开关轿顶灯轿顶插座安全窗开关安全钳开关门锁开关轿厢导轨对重导轨导轨油盒曳引钢丝绳绳头组合曳引绳张力限速绳对重装置平层感应器二次保护轿顶电扇厅门装置轿门装置光幕安全触板开门刀轿厢与井道厅门开锁装置导靴电缆及电缆架安全钳间隙平衡链、绳轿顶护栏轿厢操纵盘超载装置轿厢急停开关轿厢检修开关轿厢独立开关轿厢照明开关轿厢电扇开关轿厢直驶开关轿厢照明轿厢应急灯轿厢信号显示上极限开关上限位开关上换速开关导轨连接板轿顶距楼板距离轿厢与对重间距层站底坑层站显示呼梯按钮信号显示消防盒及开关基站锁平层精度层门地坎厅门间隙底坑防护网底坑地面底坑检修盒急停开关照明开关底坑插座缓冲器及开关底坑爬梯下极限开关下限位开关下换速开关张绳轮开关对重缓冲距离缓冲距离标示对重护栏查验问题：安装单位：维保单位监理公司物业公司监交单位备注：合格划“”，不合格划“”无机房电梯调实验收单工程名称 ： 查验日期 年 月 日无机房电梯承办查验表楼号电梯编号验收日期 年 月 日控 制 柜轿厢与井道控制柜主电源开关紧急救援阐明手动紧急救援电梯动力线路电梯控制线路电梯接地线轿厢照明开关井道照明开关曳引机编码器制动器制动器开关限速器及开关限速器手动恢复固定轿厢装置轿顶护栏开关轿顶检修盒轿顶急停开关检修开关轿顶灯轿厢与井道轿顶插座安全窗开关安全钳开关门锁开关轿厢导轨对重导轨导轨油盒曳引钢丝绳绳头组合曳引绳张力限速绳对重装置平层感应器二次保护轿顶电扇厅门装置轿门装置光幕安全触板开门刀厅门开锁装置导靴电缆及电缆架安全钳间隙轿厢与井道平衡链、绳轿顶护栏轿厢操纵盘超载装置轿厢急停开关轿厢检修开关轿厢独立开关轿厢照明开关轿厢电扇开关轿厢直驶开关轿厢照明轿厢应急灯轿厢信号显示上极限开关上限位开关上换速开关导轨连接板轿顶距楼板距离轿厢与对重间距层站底坑层站显示呼梯按钮信号显示消防盒及开关基站锁平层精度层门地坎厅门间隙底坑防护网底坑地面底坑检修盒急停开关照明开关底坑插座缓冲器及开关底坑爬梯下极限开关下限位开关下换速开关张绳轮开关对重缓冲距离缓冲距离标示对重护栏查验问题：安装单位：维保单位监理公司物业公司监交单位备注：合格划“”，不合格划“”
