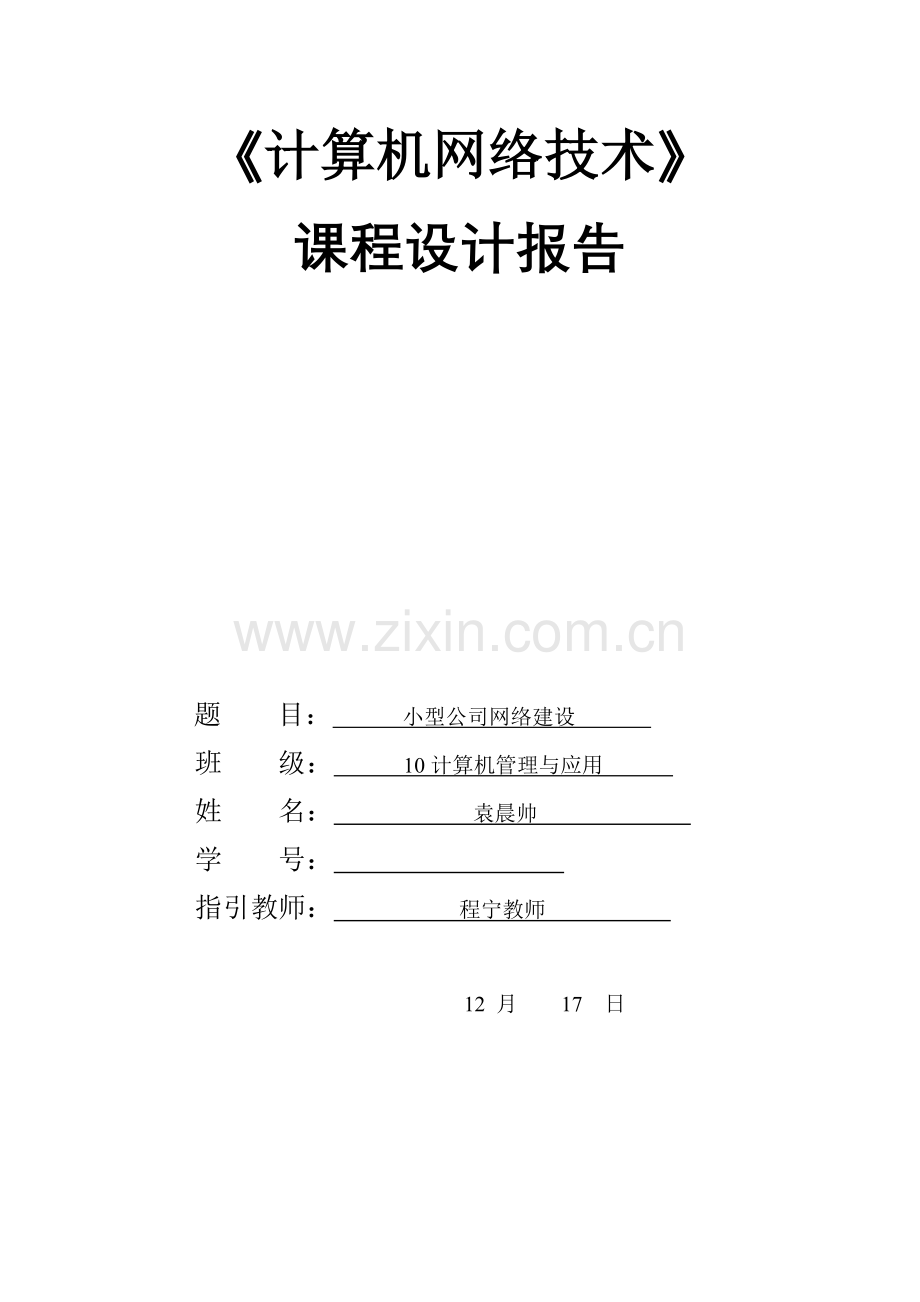

计算机网络关键技术.doc

《计算机网络技术》
课程设计报告

题 目： 小型公司网络建设
班 级： 10计算机管理与应用
姓 名： 袁晨帅
学 号：
指引教师： 程宁教师

12 月 17 日

目录
一．详细设计任务 1
二．基本思路及有关理论 1
三．方案设计 2
四．网络详细配备环节 2
1 、依照网络拓扑规划网络构造并按规定连接线缆。 2
2、按规定配备各设备IP、掩码、主机名等基本配备。 3
3、将S21和S22划分 4
4、配备S21和S22端口安全 6
5、在S3上配备DHCP服务 7
6、在S3上配备ACL 7
7、配备DNS服务器 9
8、配备WWW和FTP服务器 10
9、配备RIP路由 12
10、在R1上配备NAT 14
六．总结 15

一．详细设计任务
某公司筹划建设自己公司园区网络，但愿通过这个新建网络，提供一种安全、可靠、可扩展、高效网络环境，将两个办公地点连接到一起，使公司内可以以便快捷实现网络资源共享、全网接入Internet等目的，同步实现公司内部信息保密隔离，以及对于公网安全访问。
二．基本思路及有关理论
基本思路：
1、依照网络拓扑规划网络构造并按规定连接线缆
2、依照规定配备各设备IP、掩码、主机名等基本配备
3、将S1和S2划分vlan：S1f0/1-10端口为vlan2，S2f0/1-10端口为vlan3
4、配备S1和S2端口安全，规定每个端口最大学习MAC地址为5个，如果违规则shutdown该端口）
5、在S3上配备DHCP服务：VLAN1分派地址网段为192.168.1.0/24；VLAN2分派地址网段为192.168.2.0
6、在S3上配备ACL，隔离VLAN2和VLAN3，使业务部和财务部之间不能互相访问
7、配备DNS服务器，使其能完毕内网域名解析，当顾客访问外网时，能自动转发到公网域名服务器做解析
8、配备WWW和FTP服务器，公司员工可通过http://.com域名访问公司网站；通过ftp://FTP完毕文献上传和下载
9、公司内部网络中实现高效路由选取合同ospf完毕互联
10、在RB上配备NAT，以实现内网可以访问Internet
有关理论：
l IP地址、掩码、主机名配备
l VLAN划分
l 端口安全配备
l DHCP服务配备
l ACL隔离配备
l DNS服务器配备
l OSPF合同
l NAT配备
l PPP　CHAP配备

三．方案设计

四．网络详细配备环节
1 、依照网络拓扑规划网络构造并按规定连接线缆。

2、按规定配备各设备IP、掩码、主机名等基本配备。

设备名称
设备ip 、掩码
所接端口与线
业务部电脑
192.168.1.10 /24
直通线
财务部电脑
192.168.2.10/24
直通线
S21双层互换机
无
交叉线 fa0/24
S22双层互换机
无
交叉线fa0/23
S3三层互换机
Vlan 2 192.168.1.1/24
Vlan 3 192.168.2.1/24
Vlan 4 192.168.10.1/24
Vlan 1 192.168.23.2/24
交叉线fa0/24
交叉线fa0/23
交叉线fa0/21
交叉线fa0/22
R2路由器
Fa0/1192.168.23.1/24
Se1/0 92.168.12.2/24
交叉线fa0/0
串行DCESe1/0
R1路由器
Se1/0 192.168.12.1/24
Fa0/1 192.168.5.100/24
串行DCESe1/0
交叉线fa0/0
服务器
192.168.10.100/24
交叉线fa0/21
3、将S21和S22划分vlan：S21f0/1-10端口为vlan2，S22f0/1-10端口为vlan3
S21互换机配备：
Switch>en
Switch#conf t
Switch(config)#host s21
s21(config)#vlan 2
s21(config-vlan)#exit
s21(config)#vlan 3
s21(config-vlan)#exit
s21(config)#int range fa0/1-10
s21(config-if-range)#switch mode access

s21(config-if-range)#switch access vlan 2
s21(config-if-range)#exit
s21(config)#int range fa0/11-20
s21(config-if-range)#switch mode access
s21(config-if-range)#switch access vlan 3
s21(config-if-range)#exit
s21(config)#int fa0/24
s21(config-if)#switch mode trunk

S22互换机配备：
Switch>en
Switch#conf t
Switch(config)#host s22
s22(config)#vlan 2
s22(config-vlan)#exit
s22(config)#vlan 3
s22(config-vlan)#exit
s22(config)#int range fa0/1-10
s22(config-if-range)#switch mode access

s22(config-if-range)#switch access vlan 2
s22(config-if-range)#exit
s22(config)#int range fa0/11-20
s22(config-if-range)#switch mode access
s22(config-if-range)#switch access vlan 3
s22(config-if-range)#exit
s22(config)#int fa0/23
s22(config-if)#switch mode trunk

4、配备S21和S22端口安全，规定每个端口最大学习MAC地址为5个，如果违规则shutdown该端口）
S21#conf t
S21(config)#int range fa0/1-24
S21(config-if-range)#switch port-security
S21(config-if-range)#switch port-security max 5
S21(config-if-range)#switch port-security violation shutdown
S21(config-if-range)#end

S22#conf t
S22(config)#int range fa0/1-24
S22(config-if-range)#switch port-security
S22(config-if-range)#switch port-security max 5
S22(config-if-range)#switch port-security violation shutdown
S22(config-if-range)#end

5、在S3上配备DHCP服务：VLAN1分派地址网段为192.168.1.0/24；VLAN2分派地址网段为192.168.2.0
s3(config)#ip dhcp pool global
s3(dhcp-config)#network 192.168.1.0 255.255.255.0
s3(dhcp-config)#dns-server 192.168.10.100
s3(dhcp-config)#default-router 192.168.1.1
s3(dhcp-config)#exit
s3(config)#ip dhcp pool global2
s3(dhcp-config)#network 192.168.2.0 255.255.255.0
s3(dhcp-config)#dns-server 192.168.10.100
s3(dhcp-config)#default-router 192.168.2.1
s3(dhcp-config)#exit
s3(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10
s3(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.10

6、在S3上配备ACL，隔离VLAN2和VLAN3，使业务部和财务部之间不能互相访问
S3>en
S3#conf t
S3(config)#access-list 1 deny 192.168.2.0 0.0.0.255
S3(config)#access-list 1 permit 192.168.5.0 0.0.0.255
S3(config)#int vlan 2
S3(config-if-VLAN 2)#ip access-group 1 out
S3(config-if-VLAN 2)#exit
S3(config)#access-list 2 deny 192.168.1.0 0.0.0
S3(config)#access-list 2 permit 192.168.5.0 0.0.0.255
S3(config)#int vlan 3
S3(config-if-VLAN 3)#ip access-group 2 out
S3(config-if-VLAN 3)#exit
S3(config)#end
S3#show access-list
ip access-list standard 1
10 deny 192.168.2.0 0.0.0.255
20 permit 192.168.5.0 0.0.0.255
7 packets filtered

ip access-list standard 2
10 deny 192.168.1.0 0.0.0.255
20 permit 192.168.5.0 0.0.0.255
2 packets filtered
连通测试：

7、配备DNS服务器，使其能完毕内网域名解析，当顾客访问外网时，能自动转发到公网域名服务器做解析

8、配备WWW和FTP服务器，公司员工可通过http://.com域名访问公司网站；通过ftp://FTP完毕文献上传和下载

9、公司内部网络中实现高效路由选取合同RIP完毕互联
R1路由器
r1(config)#int s0/0
%Invalid interface type and number
r1(config)#int s1/0
r1(config-if)#ip address 192.168.12.1 255.255.255.0
r1(config-if)#clock rate 64000
r1(config-if)#no shut
r1(config-if)#end
r1#conf t
r1(config)#route rip
r1(config-router)#network 192.168.12.0
r1(config-router)#network 192.168.5.0
r1(config-router)#exit
r1(config)#end

R2路由器

r2(config)#
r2(config)#int s1/0
r2(config-if)#ip address 192.168.12.2 255.255.255.0
r2(config-if)#clock rate 64000
r2(config-if)#no shut
r2(config-if)#exit
r2(config)#int fa0/1
r2(config-if)#ip address 192.168.23.1 255.255.255.0
r2(config-if)#no shut
r2(config-if)#end
r2#conf t
r2(config)#route rip
r2(config-router)#network 192.168.12.0
r2(config-router)#network 192.168.23.0
r2(config-router)#end

S3三层互换机
Ruijie(config)#vlan 2
Ruijie(config-vlan)#exit
Ruijie(config)#vlan 3
Ruijie(config-vlan)#exit
Ruijie(config)#int vlan 2
Ruijie(config-if-VLAN 2)#ip address 192.168.1.1 255
Ruijie(config-if-VLAN 2)#no shut.
Ruijie(config-if)#exit
Ruijie(config)#int range fa0/23-24
Ruijie(config-if-range)#switch mode trunk
Ruijie(config)#int vlan 2
Ruijie(config-if-VLAN 2)#ip address 192.168.1.1 255.255.255.0
Ruijie(config-if-VLAN 2)#no shut
Ruijie(config-if-VLAN 2)#exit
Ruijie(config)#int vlan 3
Ruijie(config-if-VLAN 3)# ip address 192.168.2.1 255.25
Ruijie(config-if-VLAN 3)#no shut
Ruijie(config-if-VLAN 3)#exit
Ruijie(config)#host s2
s2(config)#int vlan 1
s2(config-if-VLAN 1)#ip address 192.168.23.2 255.255.255.0
s2(config-if-VLAN 1)#no shut
s2(config-if-VLAN 1)#exit
s2(config)#end
s2#show ip route
C 192.168.1.0/24 is directly connected，VLAN 2
C 192.168.1.1/32 is local host.
C 192.168.2.0/24 is directly connected，VLAN 3
C 192.168.2.1/32 is local host.
C 192.168.23.0/24 is directly connected，VLAN 1
C 192.168.23.2/32 is local host.
s2#conf t
s2(config)#route ospf 1
s2(config-router)#network 192.168.1.0 0.0.0.255 area 0
s2(config-router)#network 192.168.2.0 0.0.0.255 area 0
s2(config-router)#network 192.168.23.0 0.0.0.255 area 0
s2(config-router)#exit

10、在R1上配备NAT，以实现内网可以访问Internet
Ruijie>en
Ruijie#
Ruijie#conf t
Ruijie(config)#int fa0/0
Ruijie(config-if)#ip address 192.168.5.100 255.255.255.0
Ruijie(config-if)#no shut
Ruijie(config-if)#ip nat outside
Ruijie(config-if)#exit
Ruijie(config)#int fa0/1
Ruijie(config-if)#ip address 192.168.1.1 255.255.255.0
Ruijie(config-if)#no shut
Ruijie(config-if)#ip nat inside
Ruijie(config-if)#exit
Ruijie(config)#access-list 1 permit any
Ruijie(config)#$00 192.168.5.100 netmask 255.255.255.0
Ruijie(config)#ip nat inside source list 1 pool abc overload
Ruijie(config)#ip route 0.0.0.0 0.0.0.0 192.168.5.1
Ruijie(config)#end
Ruijie#show ip nat tr
Pro Inside global Inside local Outside local Outside global
icmp192.168.5.100:1024 192.168.1.10:1024 192.168.4.1 192.168.4.1
icmp192.168.5.100:1024 192.168.1.10:1024 192.168.3.1 192.168.3.1
六．总结
由于上课有些东西没听懂，连线时候经常连错，导致经常通不了。然后经常没重启机器然后直接连接，因此有时候有诸多错误。有时候经常粗心大意，代码都打错。因此，做任何事情都要细心。
