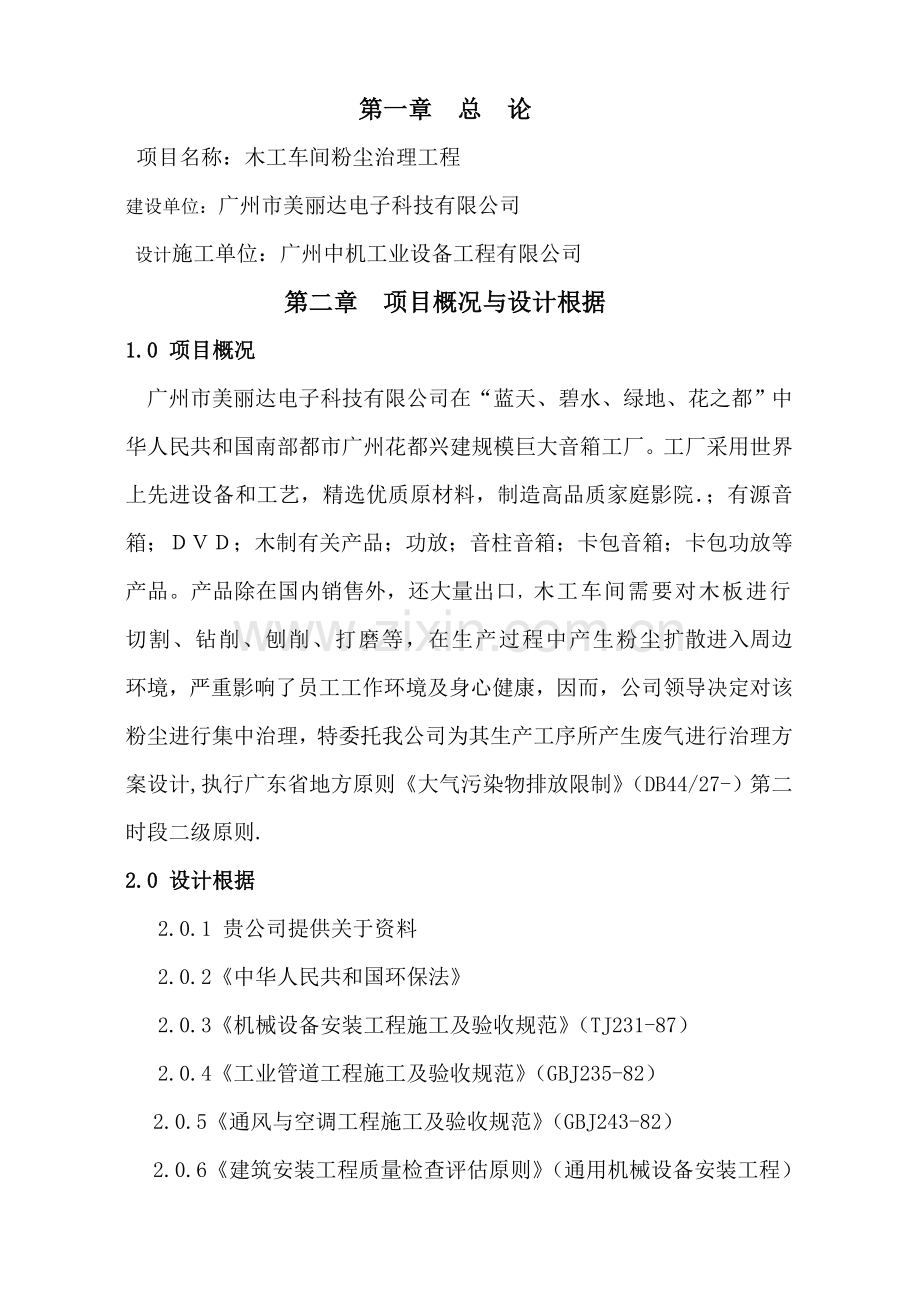

1、目 录第一章 总 论2第二章 项目概况与设计根据2第三章 工程设计原则、设计范畴和设计目的3第四章 设计排放量4第五章 设计原则4第六章 废气治理技术方案4第七章 设计参数6第八章 重要设备选型7第九章 电 器8第十章 总图设计8第十一章 售后服务9附 1: 工艺流程图第一章 总 论项目名称:木工车间粉尘治理工程建设单位:广州市美丽达电子科技有限公司设计施工单位:广州中机工业设备工程有限公司第二章 项目概况与设计根据1.0 项目概况广州市美丽达电子科技有限公司在“蓝天、碧水、绿地、花之都”中华人民共和国南部都市广州花都兴建规模巨大音箱工厂。工厂采用世界上先进设备和工艺,精选优质原材料,制造高品

2、质家庭影院;有源音箱;木制有关产品;功放;音柱音箱;卡包音箱;卡包功放等产品。产品除在国内销售外,还大量出口,木工车间需要对木板进行切割、钻削、刨削、打磨等,在生产过程中产生粉尘扩散进入周边环境,严重影响了员工工作环境及身心健康,因而,公司领导决定对该粉尘进行集中治理,特委托我公司为其生产工序所产生废气进行治理方案设计,执行广东省地方原则大气污染物排放限制(DB44/27-)第二时段二级原则.2.0 设计根据2.0.1 贵公司提供关于资料2.0.2中华人民共和国环保法2.0.3机械设备安装工程施工及验收规范(TJ231-87)2.0.4工业管道工程施工及验收规范(GBJ235-82)2.0.5

3、通风与空调工程施工及验收规范(GBJ243-82)2.0.6建筑安装工程质量检查评估原则(通用机械设备安装工程)(TJ30575)2.0.7低压、配电装置及线路设计规范(GBJ54-83)2.0.8通用用电设备配电规范(GBJ50055-93)2.0.9三废解决工程技术手册(废气卷)2.0.10广东省地方原则大气污染物排放限制(DB44/27-)第三章 工程设计原则、设计范畴和设计目的1.0 工程设计原则符合国家环保法关于原则规定;采用成熟可靠、技术先进工艺,在保证废气排放达标前提下;尽量减少投资,减少成本;外购设备选用国内知名品牌优良产品;非标设备应符合国家或行业有关规范、并保证性能稳定、外

4、表美观;设备应采用必要防腐办法,延长使用寿命;2.0工程设计范畴 2.0.1工艺流程选取和设计; 2.0.2非标设备制造、安装与原则设备选型; 2.0.3工程设备运送、安装、调试及操作人员培训; 2.0.4管网、电器、自控设计与安装;2.0.5 我方只负责由电控箱至风机电源(甲方须提供电源至电控箱内);2.0.6 我方所安装、设计设备及管道从车间内管道至风机出风口线路;3.0工程设计目的3.0.1治理系统持续稳定运营,操作简便,设备完好率高,故障率低;3.0.2整体设计优化、合理、简洁、美观;3.0.3能耗低、物耗少;运营费用少,管理成本低,劳动强度低,操作环境好; 第四章 设计排放量依照贵公

5、司提供关于资料及有关工程经验,对木工车间进行粉尘治理,车间预测提供28-30个100和110大小风管接口,则木工车间粉尘治理总风量按照1400016000m3/h计算。第五章 设计原则5.0 解决后达到广东省地方原则大气污染物排放限制(DB44/27-)第二时段二级原则规定。污染物指标颗粒物排放浓度12 mg/m3第六章 废气治理技术方案当前解决该粉尘普通有旋风除尘、袋式除尘、湿式除尘等解决办法。旋风除尘普通适应于粉尘颗粒较大,比重较大粉尘治理,其一次性投资省,操作管理较简朴,粉尘收集较以便。电除尘净化效率高,但投资成本高,运营费用大。袋式除尘净化效率仅次于电除尘,袋式除尘能耗低,无二次污染,

6、对粉尘收集效率也交高,清灰较以便,但是其一次性投资大湿式除尘适合于各种粉尘治理,其捕获效率也较高,投资成本低,运营费用省,操作及管理较简朴。但是收集后粉尘含水率较高,此粉尘如需回用,那幺必要对粉尘进行脱水;如果直接外运,粉尘内废水会对环境产生二次污染,因此该办法普通不予使用。通过以上过几种除尘技术比较,结合贵公司粉尘性质,我公司建议采用袋式除尘技术对此粉尘进行治理6.0工艺流程粉尘 集尘罩 布袋除尘器 离心风机 达标排放6.0 流程阐明及技术原理简述MC袋式除尘器,有效克服了加工业生产性粉尘浓度高、易扬尘、易燃爆、易堵塞、带静电、成本高等几大难题,以“可靠、长寿、低耗、抗腐强、美观”等五大长处

7、,大大满足了生产规模大,对生产设备规定较高公司使用。MC系列布袋除尘器均采用高品质滤料,净化率可高达99 %,尾气排放浓度符合广东省地方原则大气污染物排放限值DB4427-。先进组合设计体现了布袋除尘器卓越性能,外形设计美观大方。使用年限更长同步,大大减少了成本。2、MC系列袋式除尘器,采用自动清灰和除尘器下降气流设计,将二次扬尘也许性降至最低。强大脉冲清灰效果配如下降气流作用,使得进入除尘器80粉尘直接由下降(下压)气流带到灰斗某些沉积而无需通过布袋单元过滤。只有20粉尘进入到布袋单元过滤,这很大限度地减轻了布袋负荷,使得除尘系统阻力减少,布袋寿命得以提高。正压内滤工作系统,设备运营阻力和能

8、耗较老式减少30%以上。下降式气流设计;负压式工作系统可以使用高效率中压后弯叶片离心风机,减少了能耗;考虑到粉尘浓度和总量不大实际状况,采用手动清灰方式,增大了积灰空间,减少布袋负荷,减少制导致本,防静电滤料为垂直吊装,提供了最大过滤面积,并保证有效地清灰。第七章 设计参数7.1进气管管径抽风管道设计对管道系统阻力及能量消耗,直接影响抽风效果,管道气速太小,导致抽风效果不明显,乃至破坏系统正常运转;气速太大,压力损失会成平方增长,导致抽风量减小,因而我公司设计主管道气体流速在2025m/s左右。单条生产线设计按16个100mm吸尘口计算,共2条设备布置线。7.2脉冲布袋除尘器设计 单台设计解决

9、风量:10000m3/h防静电滤袋:1303000mm 729滤布滤袋负荷:125m3/h.m2过滤面积:65.3m2每个袋解决风量:150-180 m3/h滤袋数量:64条滤袋布置:842外形尺寸:24005000mm阻力:1500Pa7.3系统阻力 依照设计参数估算,主管风速为20-22m/s计算。依照管道压力损失公式:Pa=LRmRM管道阻力: 400mm 11Pa/m300mm 13Pa/m则管道压力损失为:P=2013+2011=480Pa局部压力损失以管道50%计算即:48050%=240Pa布袋除尘器压力损失:1500Pa弯头压力损失:300Pa不拟定压力损失为: 200 Pa系

10、统总压力损失为:P=1500+480+240+3002002720Pa设计引风机全压:P=2734Pa选用4-72-6C,功率:15KW,风压:2734Pa,风量:10314m/h第八章 重要设备选型8.1离心风机型 号:4-72-6C全 压:2734Pa流 量:10314 m/h功 率:15KW数 量:1台8.2 MC脉冲布袋除尘器规 格:24005000mm下箱体构造:4mm钢板上箱体构造:3mm钢板花板:5mmA3钢板数量:1台8.3主风管规 格: 400mm材 质: 1.0mm镀锌螺纹管第九章 电 器9.0设计原则及规范本设计涉及粉尘废气解决装置范畴内动力设计。设计原则采用中华人民共和

11、国低压配电装置及线路设计规范(GBJ5483),通用设备配电规范(GBJ5005593)关于规定。9.1供电方案电源由公司既有配电盘上供应。9.2电控箱选型低压配电固定式9.3动力设备控制保护设计中用熔断器或空气开关作短路保护;用电继电器作过负荷保护;用按钮、接触器作操作元件。第十章 总图设计10.0平面布置原则符合厂区总体规划,充分运用既有设施。10.1节约用地,合理有效地运用空地。10.2总体布置合理,空间解决协调。第十一章 售后服务工程建成后,对设施管理与维护是直接影响解决效果重要因素,也是关系到解决设备能否发挥其正常解决功能核心。为了保证建设单位能正常运营系统各解决单元,咱们售后技术服务办法有:11.0运营期间定期进行技术反馈,建立该工程专门技术档案。11.1 保修期内免费维修或更换关于配件(动力设备保修期为一年)。对正常运营中关于设备和管配件浮现故障,24小时内予以解决。11.2定期回访,解决系统运营中浮现各种工艺问题,免费提供技术支持,指引操作管理人员做好寻常维护工作。广州中机工业设备工程有限公司 二0一一年九月
