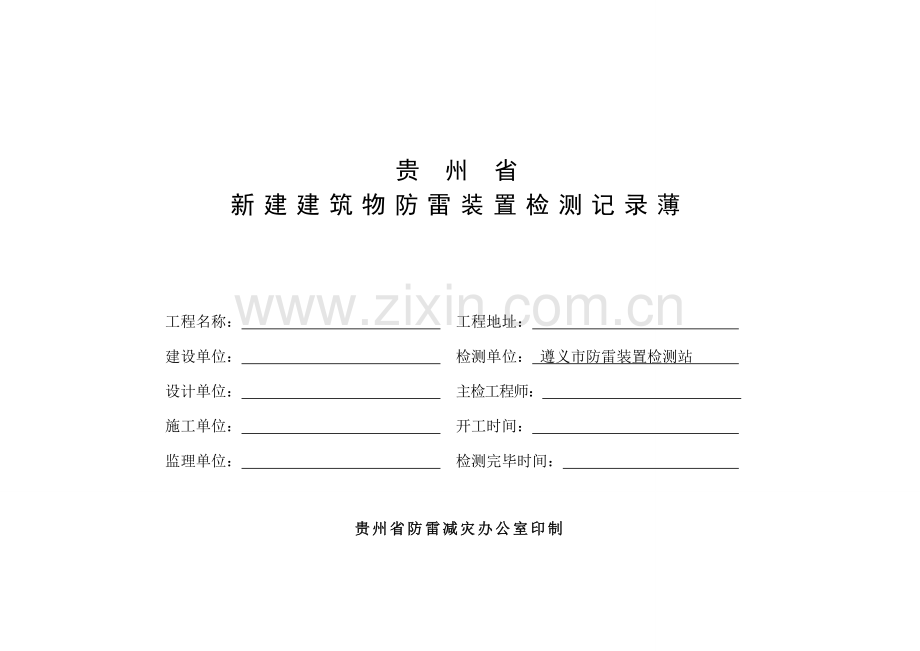

新建建筑物防雷装置检测记录薄
工程名称： 工程地址：
建设单位： 检测单位： 遵义市防雷装置检测站
设计单位： 主检工程师：
施工单位： 开工时间：
监理单位： 检测完毕时间：
贵州省防雷减灾办公室印制

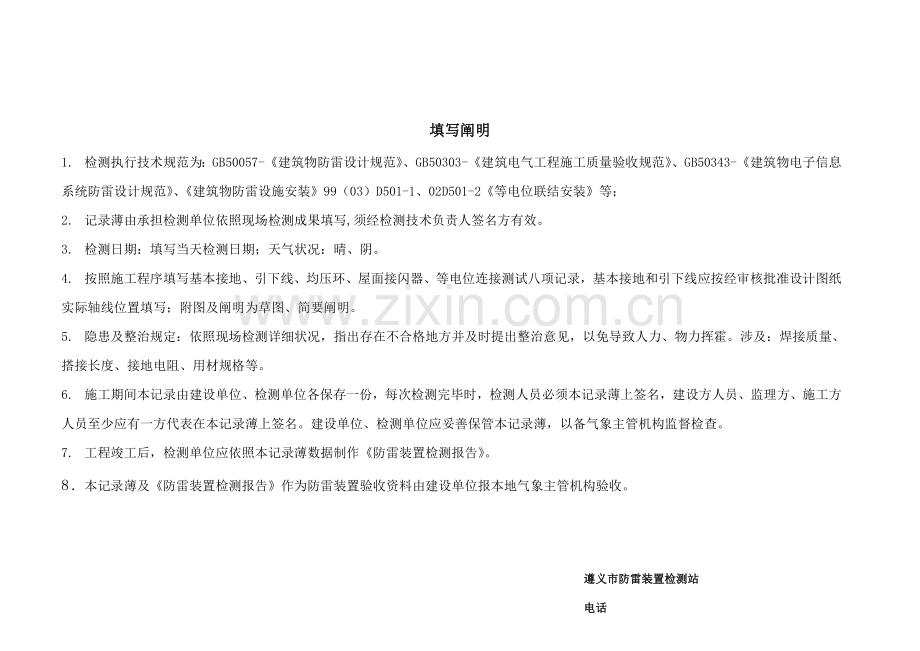

填写阐明
1. 检测执行技术规范为：GB50057-《建筑物防雷设计规范》、GB50303-《建筑电气工程施工质量验收规范》、GB50343-《建筑物电子信息系统防雷设计规范》、《建筑物防雷设施安装》99（03）D501-1、02D501-2《等电位联结安装》等；
2. 记录薄由承担检测单位依照现场检测成果填写,须经检测技术负责人签名方有效。
3. 检测日期：填写当天检测日期；天气状况：晴、阴。
4. 按照施工程序填写基本接地、引下线、均压环、屋面接闪器、等电位连接测试八项记录，基本接地和引下线应按经审核批准设计图纸实际轴线位置填写；附图及阐明为草图、简要阐明。
5. 隐患及整治规定：依照现场检测详细状况，指出存在不合格地方并及时提出整治意见，以免导致人力、物力挥霍。涉及：焊接质量、搭接长度、接地电阻、用材规格等。
6. 施工期间本记录由建设单位、检测单位各保存一份，每次检测完毕时，检测人员必须本记录薄上签名，建设方人员、监理方、施工方人员至少应有一方代表在本记录薄上签名。建设单位、检测单位应妥善保管本记录薄，以备气象主管机构监督检查。
7. 工程竣工后，检测单位应依照本记录薄数据制作《防雷装置检测报告》。
8. 本记录薄及《防雷装置检测报告》作为防雷装置验收资料由建设单位报本地气象主管机构验收。
遵义市防雷装置检测站
电话
地址：遵义市汇川区上海路气象局对面（东风二桥东侧）
基本隐蔽记录
第 页 共 页
天气状况： □ 阴 □ 晴
隐蔽日期： 年 月 日
技术规范：GB50057- GB50303-
测试仪表：4102A 游标卡尺 钢卷尺
检测日期： 年 月 日
序号
测试位置
运用柱主筋数及主筋直径（mm）
与桩基搭接长度（mm）
与地梁搭接长度（mm）
地梁与引上线搭接长度（mm）
接地电阻（Ω）
预留接地名称
预留接地点接地电阻（Ω）
建设单位
负责人：
（公章）
例如：-
(2根直径16主筋)≥2Ф16.0
（单面≥12D 双面≥6D）
即（单面≥200mm 双面≥100mm）
□ ≤4.0Ω
配电房/水泵房/电梯/消防/其他
□ ≤4.0Ω
□ ≤1.0Ω
□ ≤1.0Ω
1
2
3
监理单位
4
负责人：
（公章）
5
6
7
8
9
施工单位
10
负责人：
（公章）
11
12
13
14
15
测试单位
16
负责人：
（公章）
17
18
19
20
引下线隐蔽记录
第 页 共 页 第 层
天气状况： □ 阴 □ 晴
隐蔽日期： 年 月 日
技术规范：GB50057- GB50303-
测试仪表：4102A 游标卡尺 钢卷尺
检测日期： 年 月 日
序号
测试位置
柱筋直径（mm）
柱筋搭接长度（mm）
与圈梁搭接长度（mm）
接地电阻 （Ω）
预留接地名称
预留接地电阻 （Ω）
建设单位
负责人：
（公章）
例如：-
≥Ф16.0
气压焊 / 丝接 / 绑扎 / 搭接焊接：（单面≥12D 双面≥6D）即（单面≥200mm 双面≥100mm）
□ ≤4.0Ω
单元MEB/楼层LEB/卫生间LEB/其他
□ ≤4.0Ω
□ ≤1.0Ω
□ ≤1.0Ω
1
2
3
监理单位
4
负责人：
（公章）
5
6
7
8
9
施工单位
10
负责人：
（公章）
11
12
13
14
15
测试单位
16
负责人：
（公章）
17
18
19
20
均压环隐蔽记录
第 页 共 页 第 层
天气状况： □ 阴 □ 晴
隐蔽日期： 年 月 日
技术规范：GB50057- GB50303-
测试仪表：4102A 游标卡尺 钢卷尺
检测日期： 年 月 日
序号
测试位置
环主筋直径（mm）
搭接长度
（mm）
接地电阻 （Ω）
预留接地名称
预留接地线规格（mm）
预留接地电阻 （Ω）
建设单位
负责人：
（公章）
例如：-
≥Ф16.0
（单面≥12D 双面≥6D）
即（单面≥200mm 双面≥100mm）
□≤4.0Ω
阳台栏杆/外墙门窗/幕墙/其他
-40×4 / Ф12.0
□ ≤4.0Ω
□≤1.0Ω
□ ≤1.0Ω
1
2
3
监理单位
4
负责人：
（公章）
5
6
7
8
9
施工单位
10
负责人：
（公章）
11
12
13
14
15
测试单位
16
负责人：
（公章）
17
18
19
20
屋面防雷装置检测记录
第 页 共 页
天气状况： □ 阴 □ 晴
隐蔽日期： 年 月 日
技术规范：GB50057- GB50303-
测试仪表：4102A ETCR 游标卡尺 钢卷尺
检测日期： 年 月 日
序号
测试位置
接闪器规格 （mm）
与引下线搭接 （mm）
接闪器高度 （mm）
接地电阻 （Ω）
屋面金属物接地电阻（Ω）
建设单位
负责人：
（公章）
例如：-
≥Ф12.0（镀锌）/
-40×4（镀锌）
（单面≥12D 双面≥6D）
即（单面≥150mm 双面≥80mm）
≥ 150 mm
□ ≤4.0Ω
□ ≤1.0Ω
1
2
3
监理单位
4
负责人：
（公章）
5
6
7
8
9
施工单位
10
负责人：
（公章）
11
12
13
14
15
测试单位
16
负责人：
（公章）
17
18
19
20
防侧击雷检测记录
第 页 共 页
天气状况： □ 阴 □ 晴
技术规范：GB50057- GB50303-
测试仪表：4102A 游标卡尺 钢卷尺
检测日期： 年 月 日
序号
项 目 名 称
接地线规格
（mm2）
预留接地电阻
（Ω）
建设单位
负责人：
（公章）
例如：*层阳台金属栏杆/外墙窗/玻璃幕墙
≥Ф12.0 / -40×4
□ ≤4.0Ω
□ ≤1.0Ω
1
2
3
监理单位
4
负责人：
（公章）
5
6
7
8
9
施工单位
10
负责人：
（公章）
11
12
13
14
15
测试单位
16
负责人：
（公章）
17
18
19
20
天面等电位联结测试记录
第 页 共 页
天气状况： □ 阴 □ 晴
技术规范：GB50057- GB50343- GB50303-
测试仪表：4102A K-3690B 游标卡尺 钢卷尺
检测日期： 年 月 日
序号
项目
接地点数
接地线规格
（mm）
搭接长度
（mm）
接地电阻
（Ω）
建设单位
负责人：
（公章）
≥ 2
-40×4 / Ф12.0
（单面≥12D 双面≥6D）
即（单面≥150mm 双面≥80mm）
□ ≤4.0Ω
□ ≤1.0Ω
1
天 面 冷 却 塔
2
天 面 水 箱
3
天 面 广 告 牌
监理单位
4
竖向金属管道接地
负责人：
（公章）
5
强电井 PE 接地
6
弱电井 PE 接地
7
强电井金属配线槽接地
8
弱电井金属配线槽接地
9
地下金属供水管接地
施工单位
10
消防管道接地
负责人：
（公章）
11
配电室保护接地
12
电梯保护接地
项目
接地点数
跨接线规格（mm2）
≥ 6mm2
过渡电阻（Ω）
≤0.03Ω
13
强电井金属配线槽跨接连接
14
弱电井金属配线槽跨接连接
测试单位
电涌保护器型号
通流容量（KA）
动作电压(V)
接地线规格（mm2）
接地电阻（Ω）
负责人：
（公章）
17
18
19
20
室内等电位连接接地测试记录
第 页 共 页
天气状况： □ 阴 □ 晴
技术规范：GB50057- GB50303-
测试仪表：4102A ETCR 游标卡尺 钢卷尺
检测日期： 年 月 日
序号
测试位置
接地线规格（mm）
连接状况
接地电阻 （Ω）
建设单位
负责人：
（公章）
例如:一单元MEB / *楼层LEB /
*层卫生间LEB / *层入户PE线
≥Ф8.0 / -40×4
连接 / 未连接
□≤4.0Ω
≥10mm2(铜芯线)
□≤1.0Ω
1
2
3
监理单位
4
负责人：
（公章）
5
6
7
8
9
施工单位
10
负责人：
（公章）
11
12
13
14
15
测试单位
16
负责人：
（公章）
17
18
19
20
贵州省防雷装置检测原始记录
受检物名称： 防雷类别： 检测日期： 年 月 日
技术规范：GB50057- GB50303- 天气状况： □ 阴 □ 晴 共 页第 页
序 号
项 目
单位：
实 测
防
直
击
雷
措
施
被检物体量（长-宽-高）
m
接闪器类型
接闪器规格
mm
接闪器高度
m
突出屋面金属物与否接地
Y/N
突出屋面非金属物与否受保护
Y/N
屋面水箱接地电阻
Ω
金属旗杆接地电阻
Ω
屋面测试点接地电阻
Ω
金属爬梯接地电阻
Ω
屋面广告牌金属构件接地电阻
Ω
引下线数量
根
引下线规格
mm
引下线地面测试点接地电阻
Ω
接地装置类型
防闪电感应办法
项目名称
接地引入线规格（mm2）
接地电阻（Ω）
消防控制室保护接地
消防管道接地
电梯保护接地
室内设备接地
防雷击电磁脉冲办法
金属管线入户端
强电井金属线槽
弱电井金属线槽
配电柜保护接地
电涌保护器
电涌保护器型号
视窗颜色
低压线路埋地长度（m）
其他
备注：
测试仪表：4102A ETCR 游标卡尺 钢卷尺 检测： 复核：
整治记录
第 页 共 页
整治内容
检测员
日 期
复检成果
检测员
日 期
