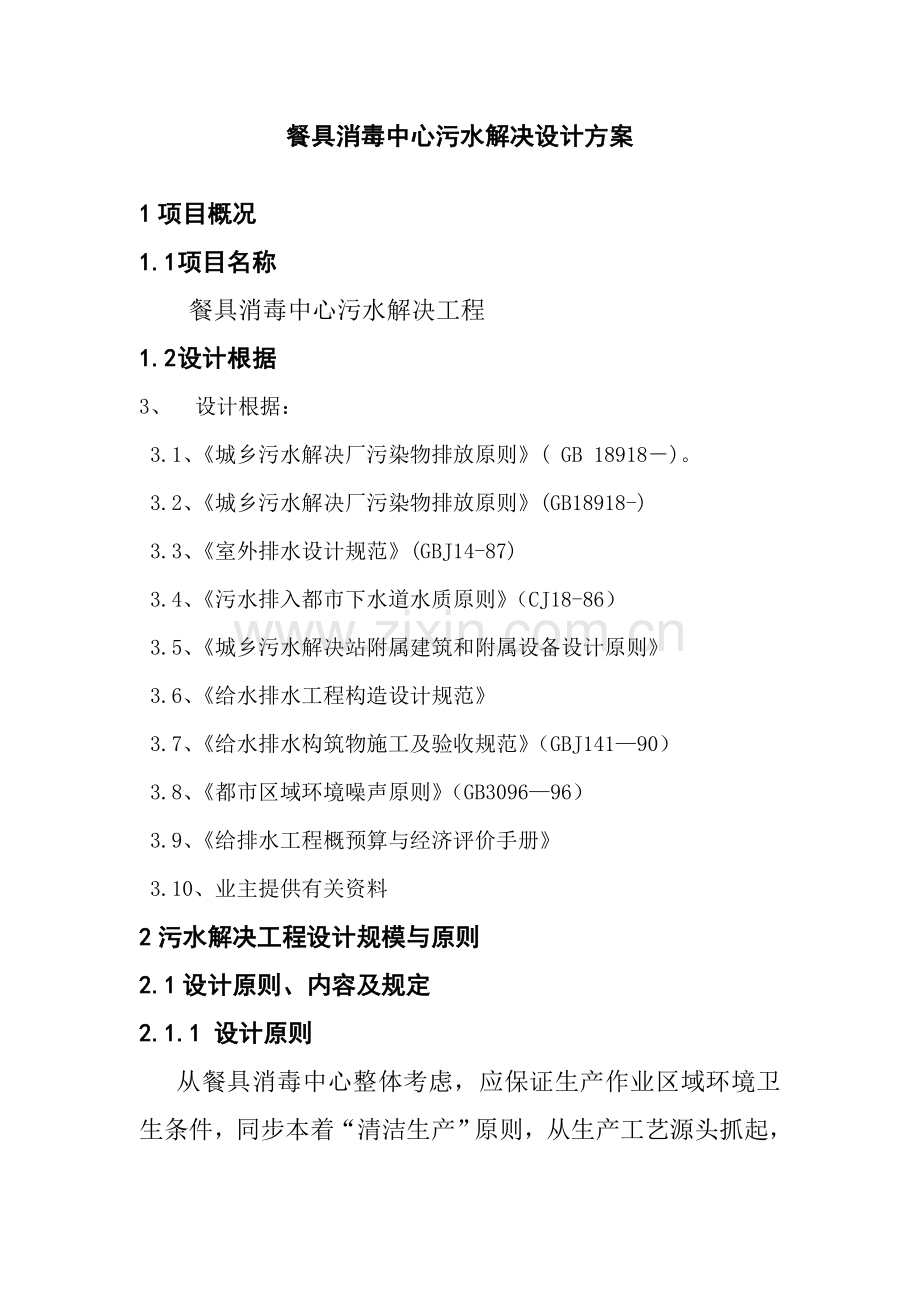

餐具消毒中心污水解决设计方案

1项目概况
1.1 项目名称
餐具消毒中心污水解决工程
1.2 设计根据
3、 设计根据：
3.1、《城乡污水解决厂污染物排放原则》( GB 18918－)。
3.2、《城乡污水解决厂污染物排放原则》(GB18918-)
3.3、《室外排水设计规范》(GBJ14-87)
3.4、《污水排入都市下水道水质原则》（CJ18-86）
3.5、《城乡污水解决站附属建筑和附属设备设计原则》
3.6、《给水排水工程构造设计规范》
3.7、《给水排水构筑物施工及验收规范》（GBJ141—90）
3.8、《都市区域环境噪声原则》（GB3096—96）
3.9、《给排水工程概预算与经济评价手册》
3.10、业主提供有关资料
2污水解决工程设计规模与原则
2.1设计原则、内容及规定
2.1.1 设计原则

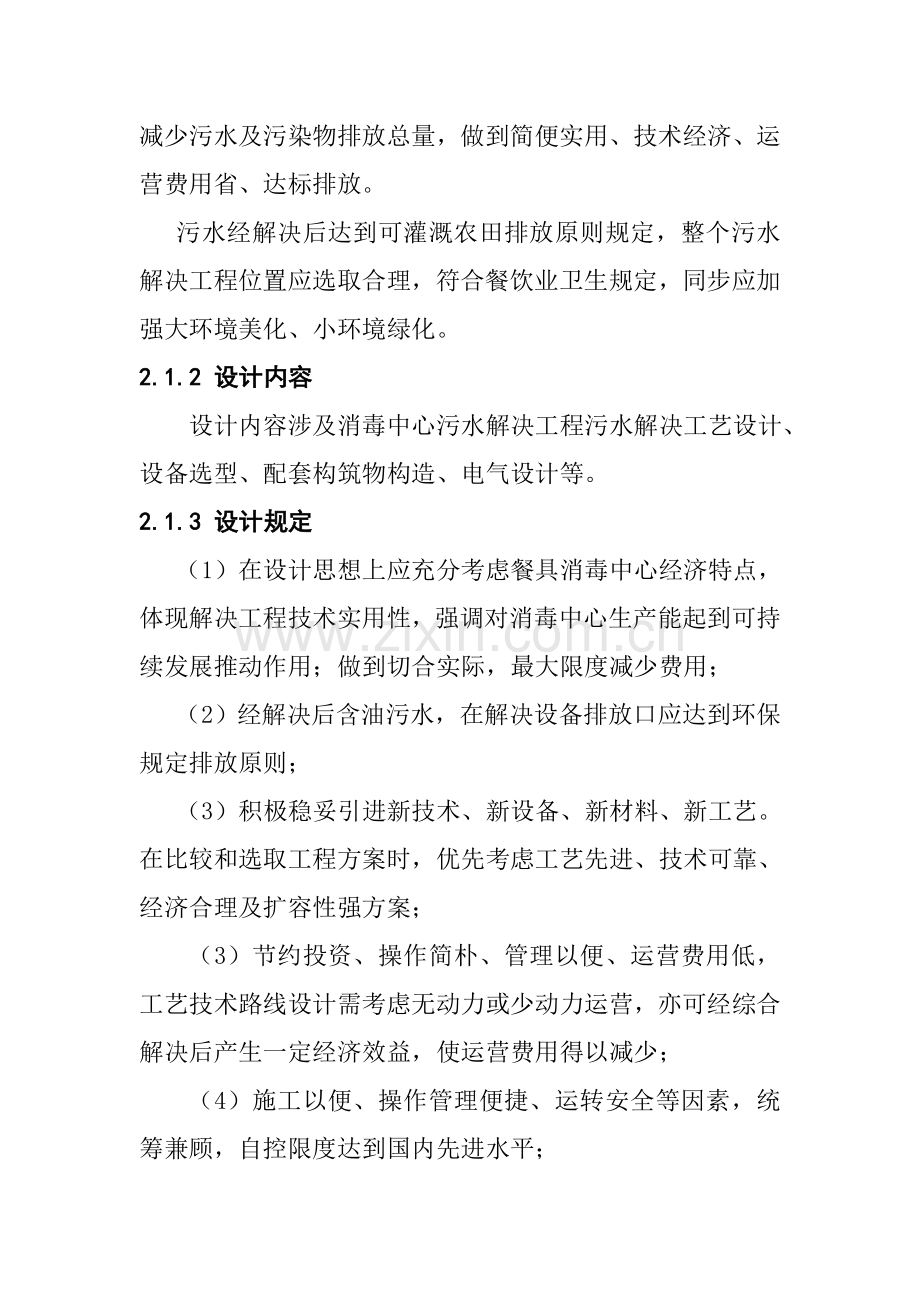

从餐具消毒中心整体考虑，应保证生产作业区域环境卫生条件，同步本着“清洁生产”原则，从生产工艺源头抓起，减少污水及污染物排放总量，做到简便实用、技术经济、运营费用省、达标排放。
污水经解决后达到可灌溉农田排放原则规定，整个污水解决工程位置应选取合理，符合餐饮业卫生规定，同步应加强大环境美化、小环境绿化。
2.1.2 设计内容
设计内容涉及消毒中心污水解决工程污水解决工艺设计、设备选型、配套构筑物构造、电气设计等。
2.1.3 设计规定
（1）在设计思想上应充分考虑餐具消毒中心经济特点，体现解决工程技术实用性，强调对消毒中心生产能起到可持续发展推动作用；做到切合实际，最大限度减少费用；
（2）经解决后含油污水，在解决设备排放口应达到环保规定排放原则；
（3）积极稳妥引进新技术、新设备、新材料、新工艺。在比较和选取工程方案时，优先考虑工艺先进、技术可靠、经济合理及扩容性强方案；
（3）节约投资、操作简朴、管理以便、运营费用低，工艺技术路线设计需考虑无动力或少动力运营，亦可经综合解决后产生一定经济效益，使运营费用得以减少；
（4）施工以便、操作管理便捷、运转安全等因素，统筹兼顾，自控限度达到国内先进水平；
（5）依照市气候特性进行技术设计。
2.2 设计规模
依照建设单位提供资料，设计餐具消毒中心污水工程规模如下：
污水解决工程规模：70m3/d
2.3 设计原则
2.3.1设计污水进水水质原则
依照公司经验，并参照同类工程污水水质状况，拟定进水水质如下：
CODcr:≦1600mg/L
BOD5:≦700mg/L
SS：≦520mg/L
pH:10.00～10.23
动植物油：300mg/L左右
LAS:250mg/L左右
2.3.2设计排水水质原则
污水经解决后应满足可实现农田灌溉原则规定，其详细原则值见表1。
表1 污染物排放原则 单位：mg/L(pH除外)
污染物
CODcr
BOD5
SS
pH
动植物油
LAS
原则
60
20
20
6～9
10
5.0
3污水解决工程工艺方案设计
3.1设计工艺流程
依照对污水水质分析，通过对当前国内外同类污水解决技术调查研究，结合中心既有污水收集设施和厂区环境条件，选用油水分离装置作为初级解决、生膜物微滤作为二级解决工艺，流程如下：

MBR
膜
池

外排灌溉
清
水
池

沉
淀
池
A
级
池
调节池

隔油 混凝
污水

消毒

污泥定期外运 曝气机

工艺流程简述如下：
来自厂区餐具洗刷、消毒废水经隔油池、格栅、筛网去除油脂、固体杂物（如菜渣、骨头、肉渣、饭粒、纸屑等），后流入调节池，由于餐饮业废水水量、水质随营业时间而变化，起伏很大，通过调节池作用使得污水浓度得以均衡调节，趋向平衡，同步也利于整套解决设备稳定运营。流入调节池含油污水经提高泵送入油水分离装置，潜污泵吸水口装有过滤器，以对泵及流量计起到保护作用。在此隔掉大某些浮油，污水经上述机械物理净化后，剩余油份重要以乳浊液形式存在，其她污染物大多以水溶性形式或胶体状态存在。在污水自流入预解决单元同步，污水在预解决池内受到一系列物理化学作用而被净化。预解决单元出水进入pH自控及絮凝器，通过pH自控装置调节污水pH值为8～9，调好pH值污水进入絮凝反映器，加入混凝剂与污水充分混合，进行混凝反映，结成絮团，进一步通过斜板沉淀、砂滤反映单元分拜别除污水中絮团。通过破乳反映去除乳化油后污水进入生物膜微滤装置，在曝气状态下污水与池中微生物进行充分接触，水中有机污染物被微生物吸附、氧化、分解，同步由微孔滤膜组件代替沉淀池实现泥水分离，通过生物降解与微孔滤膜分离共同作用，使污水中污染物浓度大大减少，出水进入高效过滤器，污水中悬浮物再次通过滤截留后排放，出水可达到排放原则。絮凝反映器、油水分离装置及生物膜微滤装置及调节池中所排出污泥，经管道汇集后自流入污泥浓缩脱水机经浓缩、脱水，干化后污泥送填埋或焚烧，上清液重新流回调节池。为保证整个解决系统安全可靠运营，预解决装置、油水分离装置、生物膜微滤装置及污泥浓缩脱水机均设有反冲洗管路，反冲洗水来自自来水或经本流程解决后出水。整个解决系统可由集中控制柜进行自控操作。
3.2工艺流程特点
（1）解决办法适应既有大多数餐饮业含油废水达标排放解决需要，对既有餐具消毒中心来讲，综合治理速度快，可充分运用厂区排污管道；
（2）工艺简朴、运营及维护费用低；
（3）保持预解决反映单元对COD、动植物油及洗涤剂最大去除率，提高
污水可生化性，减少后续好氧反映能耗；
（4）好氧反映采用生物膜微滤装置，采用无机膜取代二沉池能高效实现固液分离，污染物去除效率高，出水水质好；
（5）所有反映装置可采用地埋式，主体解决设备为碳钢构造；
3.3各解决构筑物及设备设计
1、调节池
调节池重要作用是对来水水质、水量进行调节，来水端设立格栅一道，用于拦截污水中大颗粒固体杂物，出水端布设一台潜污泵，用于对调污水进行提高。调节池有效容积为30m3，钢筋混凝土构造，水力停留时间为10h。设计时考虑进出水方式，使其在调节水质、水量同步兼具初沉功能。
2、油水分离器
油水分离器重要用于实现含油污水油水分离。主体某些是一种箱式构造，它能在污水流经它同步以极高效率除去污水中油类物质及其他漂浮物。在此过程中污水及浮油分离、收集、排放是持续同步进行。碳钢构造，内外涂防腐材料，设计解决能力为3.0m3/h。
3、预解决单元
运用原有水池作为污水预解决单元，设计解决能力为5.0m3/h。其功能重要为：
A：综合厌氧反映过程水解、酸化解决过程特点，实现污水预解决。
B：提高污水可生化性，重要是在装置内发生一系列物理化学、电化学作用，将长链大分子氧化成小分子，从而使污水更易于生化。
C：CODcr、LAS去除率均可达到40%左右，有效保证污水中LAS有效去除。
重要技术参数： 气水比：1：（1～3）
停留时间：3.0h
4、生物膜微滤装置
生物膜微滤装置作为污水解决流程中重要装置，重要用于分解、去除污水中有机耗氧物。该装置是由膜组件和生物反映器构成，用膜组件代替沉淀池实现泥水分离，保持反映装置内较高活性污泥浓度，通过生物降解和膜分离共同作用，使水中有害物质含量大大减少。该装置具备占地面积少，解决效率高，操作管理以便等特点。
设计解决能力5.0m3/h，碳钢构造，内外涂防腐涂料。内装填悬浮填料，由空气压缩机供氧，气水比按15～20：1考虑。
5、附属设备
格栅：一套
加药设备：1套（药箱、加药泵）
三叶鼓风机：一台 风量Q=10m3/min，风压H=4000mmH2O，功率 2.0kw。
电控系统
管道系统
3.5投资估算
序号
名称
规格型号
数量
投资(元)
备注
1.
设备主体
9*2*2m
1座

Q235碳钢防腐
2.
手动格栅
b=5mm
1道

不锈钢
3.
潜污提高泵
0.75kw
1台

潍坊
4.
风机
1.1Kw
1台

潍坊
5.
填料
Ф150×1800弹性填料
20m³

醛化纤维或涤纶丝
6.
填料支架
型钢组合件
20㎡

14#圆筋、50#角铁
7.
曝气装置
Φ250旋混曝气头
6套

PP+ABS
8.
曝气管路
DN50主支管
6套

U-PVC
9.
集水装置
溢流式
2套

Q235碳钢防腐
10.
回流泵
0.75kw
1台

潍坊
11.
中心稳流器
Φ300×1500mm
1套

铸铁
12.
膜元件
XY-MBR
150㎡

通水量5.0T/H
13.
膜支架
标配
1套

不锈钢
14.
自吸泵
标配
1台

潍坊
15.
清洗药箱
酸洗药箱
1套

PE
16.
消毒装置
XYHB-100
1台

小时有效氯产量100g
17.
液位控制系统
GSK-1
1只

高低液位控制
18.
电控系统
自动/手动控制
1套

电器件选用正泰品牌
19.
电线电缆
标配
1套

阳谷电缆
20.
管道阀门
标配
1套

华亚管道
21.
小计12.5万（含运费、安装）
潍坊

4.系统技术性能参数阐明
1、格栅、调节池某些
◎ 格栅井
尺 寸：
制作形式： 钢混构造
抗渗级别： S6
制作规定： 内外水泥砂浆粉刷
底板/侧墙厚度： 200/250
布置形式： 设立于调节池进水一段
◎ 人工格栅
规格型号： 600*400
格栅宽度： 400mm
栅 隙： 5mm
安装角度： 60-70°
材 质： 不锈钢
数 量： 1台
◎ 调节池
停留时间： 10h
有效容积： 30m3
尺 寸： 4000×4000×2500mm
有效水深： 2m
制作形式： 钢混构造
数 量： 1座
2、地埋式污水解决某些
◎ 缺氧池
停留时间： 2.0h
有效容积： 6m3
外形尺寸：
溶解氧含量： 3mg/l
数 量： 1座
材 质： Q235-A防腐
填料类型： 弹性填料
◎ MBR池
停留时间： 6.0h
有效容积： 18m3
外形尺寸：
气 水 比： 15∶1
数 量： 1座
材 质： Q235-A防腐
填料类型： 弹性填料
曝气型式： 微孔曝气
◎ 沉淀池
停留时间： 1.0h
有效容积： 3m3
外形尺寸：
数 量： 1座
材 质： Q235-A防腐
◎ 消毒池
停留时间： 1小时
外形尺寸：
数 量： 1座
材 质： Q235-A防腐
5.设备安装、调试与维护
1、安装：本设备由二组池子构成，一组为钢筋混凝土构造池体，另一组为钢构造池体。钢筋混凝土池体埋入地下，钢构造池体可埋入地坪如下，也可安装在地坪上。两组池体基本土建条件图由我公司提供，规定四周挖掘宽度需比设备平面尺寸大600mm以上。
2、依照安装图，用吊车将钢构造池体吊入。就位安装时必要在我公司技术人员指引下进行，不能将箱体位置、方向放错，然后由我公司负责池子之间管道连接。
3、安装完毕后必要把设备存满水，实验各管道接口不渗漏，方可用土填入设备四周与间隙中，并平整地面，把电控柜控制线与设备接通，电控柜与电源线接通。接线时注意风机、水泵转向。
4、设备安装后必要保证下雨地面不积水，钢构造池体上方不得压有重物。设备普通不抽空内部污水，以防地下水把设备浮起。
5、调试：调试工作由我公司负责，为了加快调试进度，可投入菌种，为了避免菌种流失，可减少进水量并启动风机进行曝气，直至填料上长出一层橙黄色生物膜，即已完毕填料挂膜，然后将进水量增长至额定流量。完毕填料挂膜后，再对A级生物池内微生物进行驯化，即逐渐减少曝气机量，使A级生物池处在缺氧状态，使填料上微生物变为兼性微生物。然后对微生物进行适应性运转，直至达到设计规定。
6、设备维护与保养：我公司为客户建立HY-AO系列污水解决设备定期保养制度，重要易损部件是水泵。定期检查风机与水泵各部螺丝松动状况、填料函松紧状况、轴承温度和润滑油油质和油量，保证各部正常，同步检查消毒剂投加与剩余量，必要时可调节投加量并补充消毒剂，风机及水泵每运营5000-8000小时进行一次保养与维修。
6.质量保证承诺
潍坊小宇环保水解决设备有限公司为保证设备质量特作如下承诺：
1、设备遵循：中华人民共和国环保产品认定技术条件原则和公司原则。
2、严格按照合同规定，提供符合设计原则、质量合格产品。
3、严格检查和控制原材料、原器件、外协配套件进厂质量。
4、为所提供设备在制造、运送、装卸过程中投保，一但发生意外，我方将按需方规定对所供设备尽快进行免费更换、修理，直到需方满意为止。
5、在开箱过程中如发现缺件及其他因素引起零部件丢失，我方负责尽快免费补齐所缺零部件。
6、在设备安装、调试过程中浮现质量问题，先解决问题，再分清责任，如属我方因素，我方将承担责任，补偿需方所受到直接经济损失，一切以满足工程进度需要为准则。
7.售后服务承诺
凡是我公司售出产品，实行“一年包修，终身维护，免费设计选型，免费提供技术征询”。
Ø 协助客户选取适当配套设备型号。
Ø 提供设备关于技术资料，负责指引安装调试。
Ø 提供原料供应厂家信息。
Ø 免费培训操作人员和提供技术征询。
Ø 承担《中华人民共和国质量法》所规定质量责任。
Ø 在包修期内，只要是正常使用下浮现任何问题，我公司无条件向客户提供无限次服务，甚至更换设备。
Ø 产品维修：接到报修后24小时内作出反映，并及时派维修人员赶到现场解决问题。
Ø 免费为客户制定操作规程，免费培训操作人员。
8.电器控制
1. 污水解决过程采用手动、自动两种控制方式；
2. 调节池污水泵低水位停止，高水位启动；
3. 整套污水解决设备运营实现全自动运营。
