LeftHand简单配置基础手册.doc

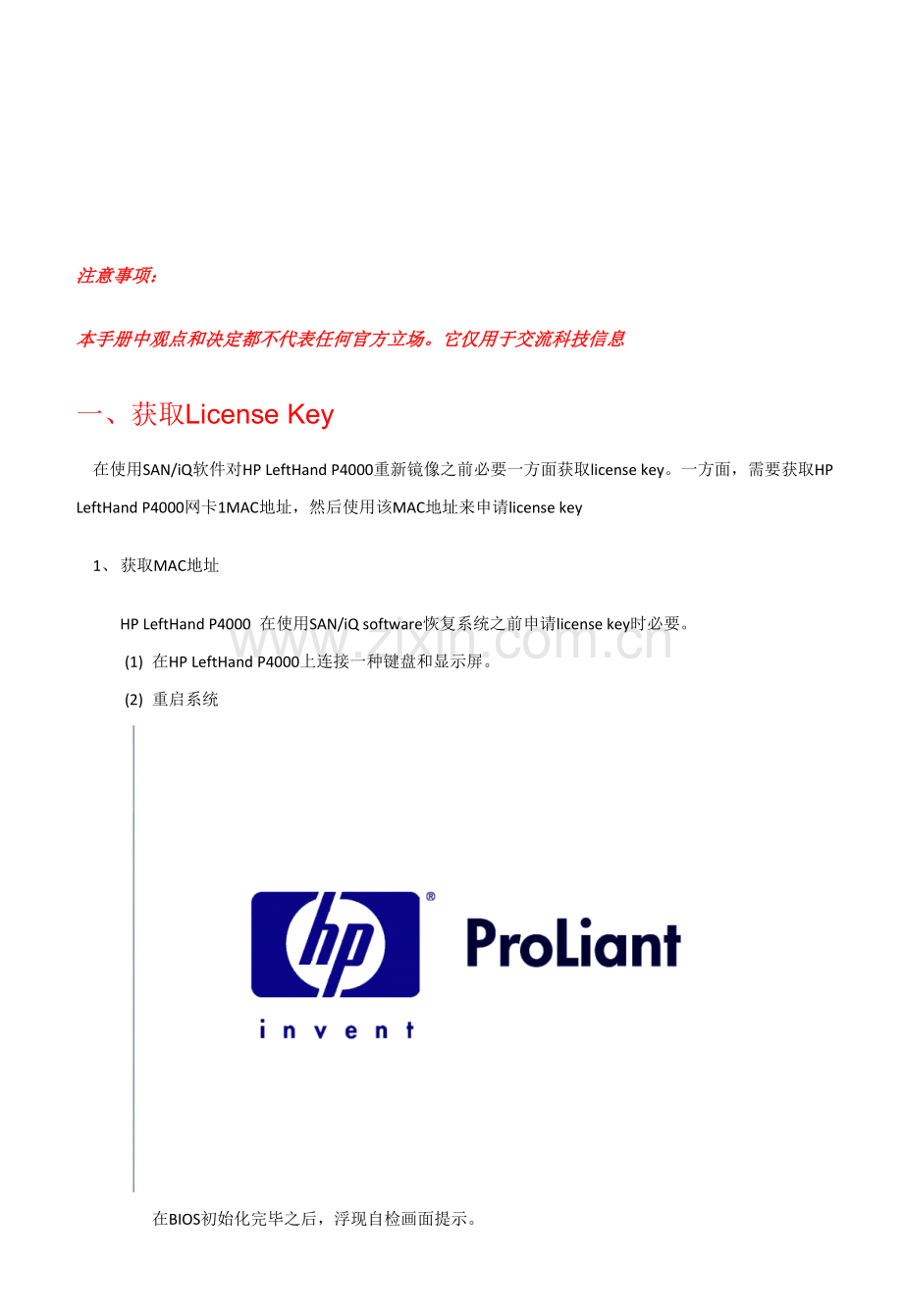

HP LeftHand P4000 简朴配备手册环节： 一、获取LeftHandfeature registration license key二、使用SAN/I软件重新镜像LeftHand然后安装license key三、设立LeftHand 主机四、通过查找向导发现节点五、创立Management Group、Cluster和卷 六、windows平台通过iSCSI initiator 访问已经创立卷在你开始之前需要准备如下物品：1、 保证HP LeftHand P4000BIOS版本不低于016 10/23/。2、 准备一种使用Windows FAT 32 文献系统格式化好U盘（此为Windows XP默认设立，U盘大小没有限制，1G 2G 4G均可）。3、HP LeftHand Networks System Recovery CD4、HP LeftHand Networks HP LeftHand Management DVD注意事项：本手册中观点和决定都不代表任何官方立场。它仅用于交流科技信息一、 获取License Key在使用SAN/iQ软件对HP LeftHand P4000重新镜像之前必要一方面获取license key。一方面，需要获取HP LeftHand P4000网卡1MAC地址，然后使用该MAC地址来申请license key1、 获取MAC地址HP LeftHand P4000 在使用SAN/iQ software恢复系统之前申请license key时必要。(1) 在HP LeftHand P4000上连接一种键盘和显示屏。(2) 重启系统 在BIOS初始化完毕之后，浮现自检画面提示。(3) 按F10进入RBSU主界面(4) 在左侧面板底部找到NIC#1MAC地址。 (5) 继续下面license key其她过程。2、申请License Key 申请网址就是webware网址：关于license key申请过程中注意事项，请参照如下链接：注册时需要提供两个凭证，缺一不可：1、顾客购买产品时随机附带order number 2、需要申请license key节点feature key,也就是NIC#1网卡MAC地址。如下是申请过程截图:右键点击上图链接另存为一种文本文献 使用如下方式将其重命名，注意不要有任何扩展名，要否则恢复时候找不到此key文献。featurekey_举例如下：featurekey_0030482A189B将其保存到U盘上。如果你有多台HP LeftHand P4000需要进行系统恢复，请重复以上环节。继续进行如下HP LeftHand P4000系统恢复过程。二、使用SAN/iQ软件进行系统恢复1. 插入HP LeftHand Networks System Recovery CD然后重启系统。由图可见，SAN/iQ软件应当和linux系统有些关联，不懂得与否使用linux内核。2、当浮现提示时候，插入带有license keyU盘。2、如果插入U盘辨认没有问题，并且U盘上license key文献格式也没有问题，则会浮现如下确认提示，当提示需要恢复OS版本时候输入Y，然后回车。 回车之后，系统恢复过程开始，（从提示中可以看到，在正式拷贝恢复系统之前， (如果安装程序在U盘里找不到格式对的license key，将给顾客提供手动输入该license key机会。共有三次机会输入对的key机会手动输入之后回车。手动输入位数诸多，比较麻烦，并且容易输入错误，尽量建议顾客使用U盘导入，只要文献名格式没问题，兼容性还不错。)(如果三次输入都不成功，则必要要使用System Recovery CD重新启动服务器，从环节1从头做起。4、继续恢复过程。结束SAN/iQ软件恢复过程恢复过程开始:向磁盘上写入MBR引导程序和分区表开始在磁盘上写入OS文献。开始启动SAN/iQ软件核心服务。当完毕时，会显示Auto Imaging Done消息。然后按CTRL-ALT-DEL重启服务器。按CTRL-ALT-DEL后，服务器重启。结束SAN/iQ软件系统恢复1. 移除System Recovery CD并从服务器上拔掉U盘。如果U盘没拔掉，则启动服务器之后，服务器会从U盘引导，并报此错误。2. 重启HP LeftHand P4000.三、设立Lefthand 主机1. 开机自检过后，输入start登陆配备界面。2. 直接按回车登陆。3. 选取Network TCP/IP setting来设立IP地址。4. 选取网卡或者网卡端口。5. 选取网卡后，可以选取DHCP获取地址还是手动获取地址，请按空格选取。也可以修改主机名。设立地址后最后选取OK退出。6. Ping 测试，确认存储节点网络与否畅通。其她存储节点做相似操作。四、通过查找向导，发现节点1. 初次登陆CMC工具界面。会有三个选项：查找节点向导，“管理组、群集和卷”向导，分派卷和快照向导。 这里咱们选取查找节点按钮。2查找节点，点击下一步2. 选取通过子网查找。3.输入子网。然后点击 Finish点击close4 VSA 详细信息。可以看到IP地址，mac地址，软件版本，存储空间等信息。五、创立Management Group、Cluster和卷1. 选取“管理组、群集和卷”向导2. 选取新建管理组。3. 给Management Group 命名，选取节点。4. 添加组管理员账户和密码。5. 添加NPT时间服务器地址。也可以手动设立时间。6. 选取Cluster 类型7. 给Cluster命名8. 添加虚拟IP地址。9. 创立卷，给卷命名。由于当前只添加了2个节点，因此选取2-WAY，分派卷容量，本次实验设立为1GB。Provisioning 选取Full。也可以点击Skip Volume Creation，跳过此环节，然后手动创立卷。10. 点击关闭，Management Group，Cluster和卷创立到这里就结束了。六、通过iSCSI initiator 访问已经创立卷1. windows 平台，iSCSI initiator 需要单独安装。下载地址下载后安装，注意安装选项。2. 运营iSCSI initiator 把initiator Node Name 完整复制，添加到CMCserverinitiator Node Name中。3. 把在创立cluster 时设立虚拟IP地址，添加到Target Portal中。4. 添加server5. 给server命名，把刚才在iSCSI initiator中复制initiator Node Name 粘贴到下面选项卡中。6. Assign Server 把卷和Server建立联系并赋予读写权限。右键点击卷，选取Assign and Unassign server选项7. 钩选Assigned，然后选取读写权限。8. 回到iSCSI initiator 软件上，点击Targets 然后，点击Refresh刷新一下，可以看到target状态。点击log on进行连接。启动自动连接功能，然后点击OK9. windows磁盘管理已经可以辨认到卷，对卷做初始化格式化就可以使用了。10. 新卷已经可以使用了。
