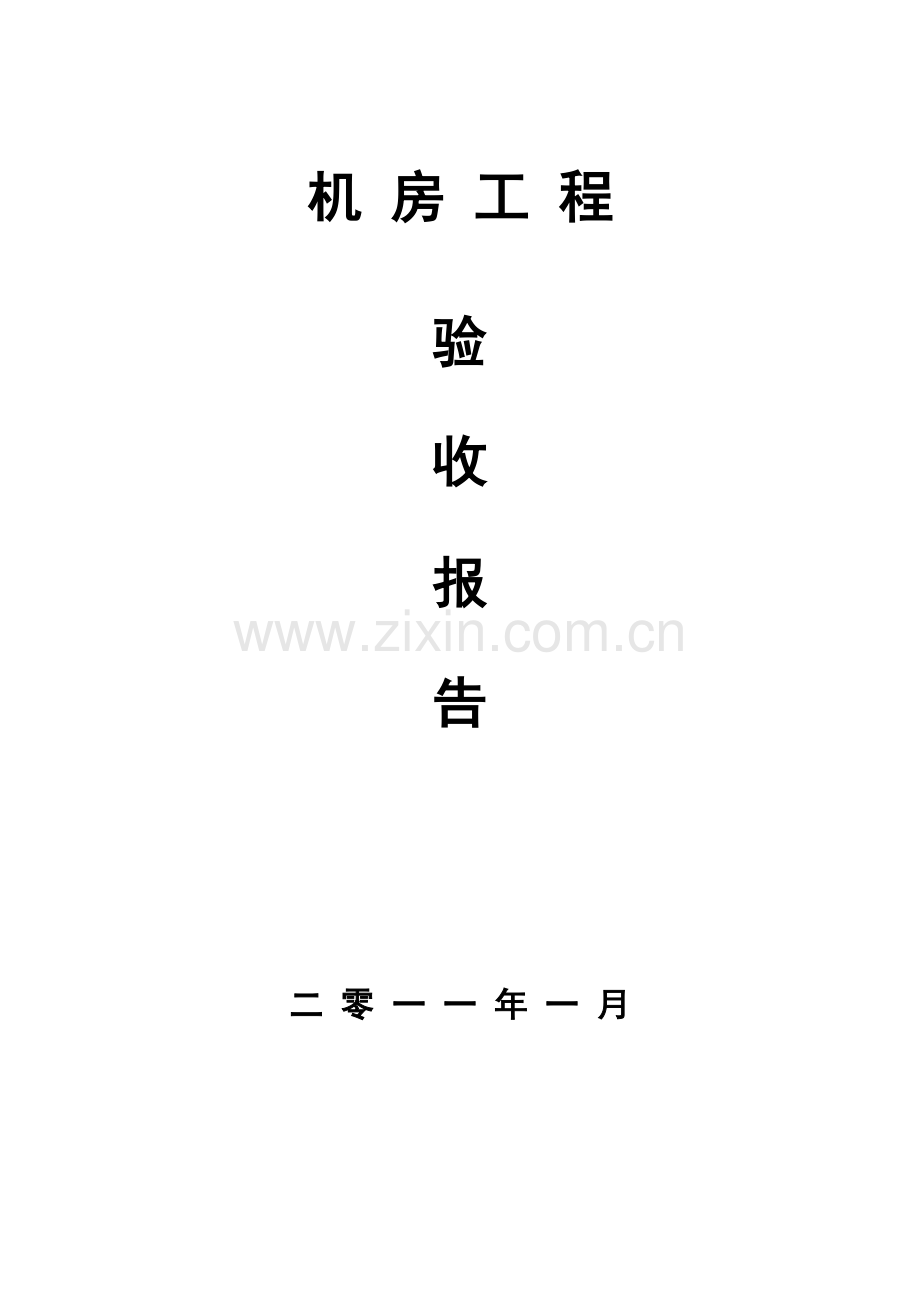

机 房 工 程

验

收

报

告

二 零 一 一 年 一 月

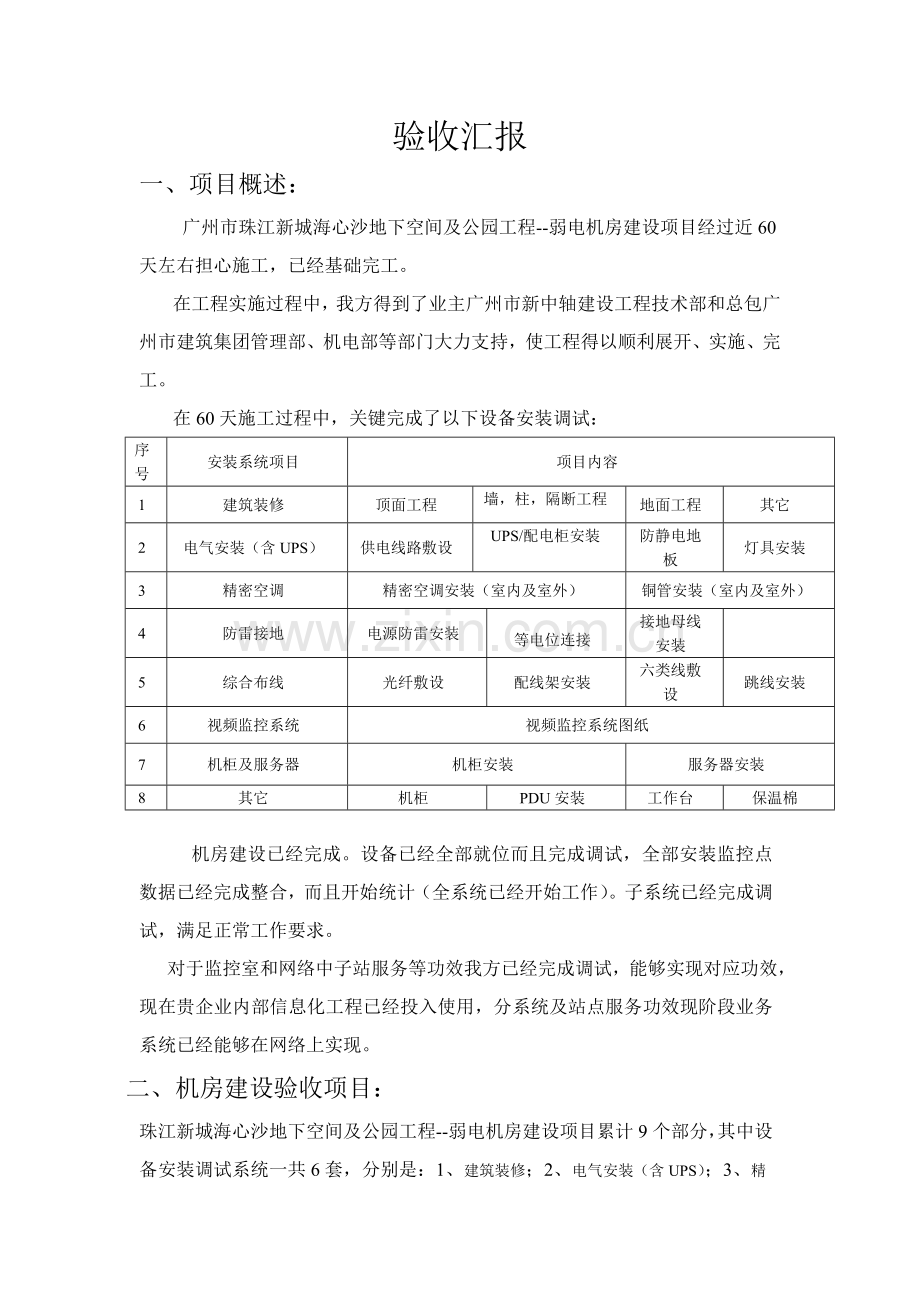

验收汇报
一、项目概述：
广州市珠江新城海心沙地下空间及公园工程--弱电机房建设项目经过近60天左右担心施工，已经基础完工。
在工程实施过程中，我方得到了业主广州市新中轴建设工程技术部和总包广州市建筑集团管理部、机电部等部门大力支持，使工程得以顺利展开、实施、完工。
在60天施工过程中，关键完成了以下设备安装调试：
序号
安装系统项目
项目内容
1
建筑装修
顶面工程
墙，柱，隔断工程
地面工程
其它
2
电气安装（含UPS）
供电线路敷设
UPS/配电柜安装
防静电地板
灯具安装
3
精密空调
精密空调安装（室内及室外）
铜管安装（室内及室外）
4
防雷接地
电源防雷安装
等电位连接
接地母线安装

5
综合布线
光纤敷设
配线架安装
六类线敷设
跳线安装
6
视频监控系统
视频监控系统图纸
7
机柜及服务器
机柜安装
服务器安装
8
其它
机柜
PDU安装
工作台
保温棉

机房建设已经完成。设备已经全部就位而且完成调试，全部安装监控点数据已经完成整合，而且开始统计（全系统已经开始工作）。子系统已经完成调试，满足正常工作要求。
对于监控室和网络中子站服务等功效我方已经完成调试，能够实现对应功效，现在贵企业内部信息化工程已经投入使用，分系统及站点服务功效现阶段业务系统已经能够在网络上实现。
二、机房建设验收项目：
珠江新城海心沙地下空间及公园工程--弱电机房建设项目累计9个部分，其中设备安装调试系统一共6套，分别是：1、建筑装修；2、电气安装（含UPS）；3、精密空调；4、防雷接地；5、综合布线；6、视频监控系统；7、机柜及服务器系统；8、系统追加。包含到有隐蔽工程系统有：装修工程，综合布线工程，防雷接地工程。
1． 在项目中，机房防雷工程由广州市天河区防雷所验收，此部分已经过工程验收。
2． 机房建设中包含到隐蔽工程验收工作已经在施工过程中，由我们施工方组织甲方实施责任人和监理方工程师，进行了验收工作。此次验收不包含隐蔽工程。
三、机房设备安装调试
我放施工过程中关键包含机房设备分为：电气设备、精密空调设备、视频监控设备、综合布线机柜、服务器五大项。
1． 电气设备：
个机房总配电柜经电缆从看台和地下空间配电房取电，然后经由总配分配电流到UPS；UPS电源输出进入UPS配电柜，然后由UPS配电柜分配电流到各个机柜、操作台及机房照明灯。
2． 精密空调设备：
精密空调机关键作用是为了给机房环境保持恒温恒湿和内部进行空气流通。精密空调机室外安装，经过通风管在机房内进行室外风和室内风交换。空调采取艾默生大功率精密空调，在机房内采取下送风方法制冷及调整室内湿度。
3． 视频监控设备：
视频监控电视墙关键是在地下空间安防分控中心机房，可参考视频监控系统图纸。
4． 综合布线机柜
参考综合布线系统详单。
5． 服务器系统
此次购置IBMX3650M3服务器、ThinkcentreM6299T、联想万全R520G7，已经安装。而且已经安装好windows 系统后备用。
四、装修系统
此次机房装修包含4方面内容：顶面工程，墙、柱、隔断工程，地面找平防尘处理和其它。
1、 顶面工程包含顶面防尘处理，做吊顶钢架，吊顶微孔铝板。
2、 墙面工程包含钢架，防火门，墙面保温处理，墙面新帖铝塑板。
3、 地面找平工程包含，防尘，防水，防静电地板安装。
五：布线系统：
在此次工程中，线缆关键包含2部分，一为弱电线路，二为强电线路。
弱电线路包含综合布线工程中网线及配线架。强电线路关键是机房内配电线路，及机房从配电房电缆。
六：培训：
在工程实施工程中，对物业企业现场配合及维护人员已经进行了培训，在实际操作方面，维护人员已经掌握其方法。我方将准备培训资料，在初验后对用户指定维护人员进行针对本套系统理论及故障维修培训，而且结合现场情况进行考试。
七：工程验收依据及验收结论：
本项目准依据中国GB50348-《安全防范工程技术规范》 中相关依据标准进行验收测试。
1、建筑装修工程测试：
分三部分验收：顶面，墙、隔断、柱面，地面
测试目标
顶面工程是否完成
测试步骤
吊顶钢架安装，吊顶龙骨安装，微孔铝板平整
测试标准
吊顶钢架根据协议要求安装
吊顶龙骨根据协议要求安装
微孔铝板安装效果。
测试结果

微孔铝板是否平整 　 □正常 □不正常

其它：吊顶龙骨，钢架，防尘属于隐蔽工程项目，之前工程施工中已经完成验收工作（附：隐蔽工程报验单**号—**号）。

2、电气工程（含UPS）测试：
机房关键设备包含四套配电柜、UPS、PDU、格栅灯。

测试目标
设备加电测试
测试步骤
加电前，依据安装步骤检验各部件是否符合加电要求。将开关置OFF，连接电缆。开关置ON。
测试标准
相电压是否正常
指示灯显示正常
UPS是否正常
UPS备机是否正常
PDU是否正常
格栅灯是否正常
格栅灯电源板开关是否正常
测试结果

相电压是否正常　 □正常 □不正常
设备指示灯是否正常 □正常 □不正常
UPS是否正常 　□正常 □不正常
UPS备机是否正常 　□正常 □不正常
PDU是否正常 　□正常 □不正常
格栅灯是否正常 □正常 □不正常
格栅灯开关是否正常 □正常 □不正常

其它：电气工程验收中，不包含线路，强电线路验收经过设备是否正常运行来检测。
3、机房动力环境工程测试：
3.1视频部分
关键针对上传图象效果做目视测试，看是否满足用户需要。
对软件功效进行测试：
对硬盘录象机实时效果、录象回放效果做目视频测试。对网络分控和WEB站点服务进行测试。
测试目标
看视频效果是否达成要求，软件及系统功效是否实现
测试步骤
设备通电，对视频效果进行目视测试，对系统功效按步骤进行使用测试
测试标准
设备运行是否正常
视频效果是否达成要求
硬盘录象机实时效果是否达成要求
硬盘录象机录象是否正常
硬盘录象机录象回放质量是否达成要求
WEB站点是否能够使用，使用IE是否能浏览
测试结果

设备运行是否正常 □正常 □不正常

视频效果是否达成要求
控制键盘是否能够使用、 □ 能 □ 否

硬盘录象机实时效果是否达成要求 □ 能 □ 否

硬盘录象机录象是否正常 □ 能 □ 否

硬盘录象机录象回放质量是否达成要求 □ 能 □ 否

WEB站点是否能够使用，
使用IE是否能浏览 □ 能 □ 否

其它：
4、防雷接地工程测试：
由气象局来组织验收
5、综合布线工程测试：
6、精密空调工程测试：
7、机柜及服务器系统工程测试
验收意见：

建设单位（公章）： 承建单位（公章）：

项目责任人（签字）： 项目责任人（签字）：
日期 ： 日期：
