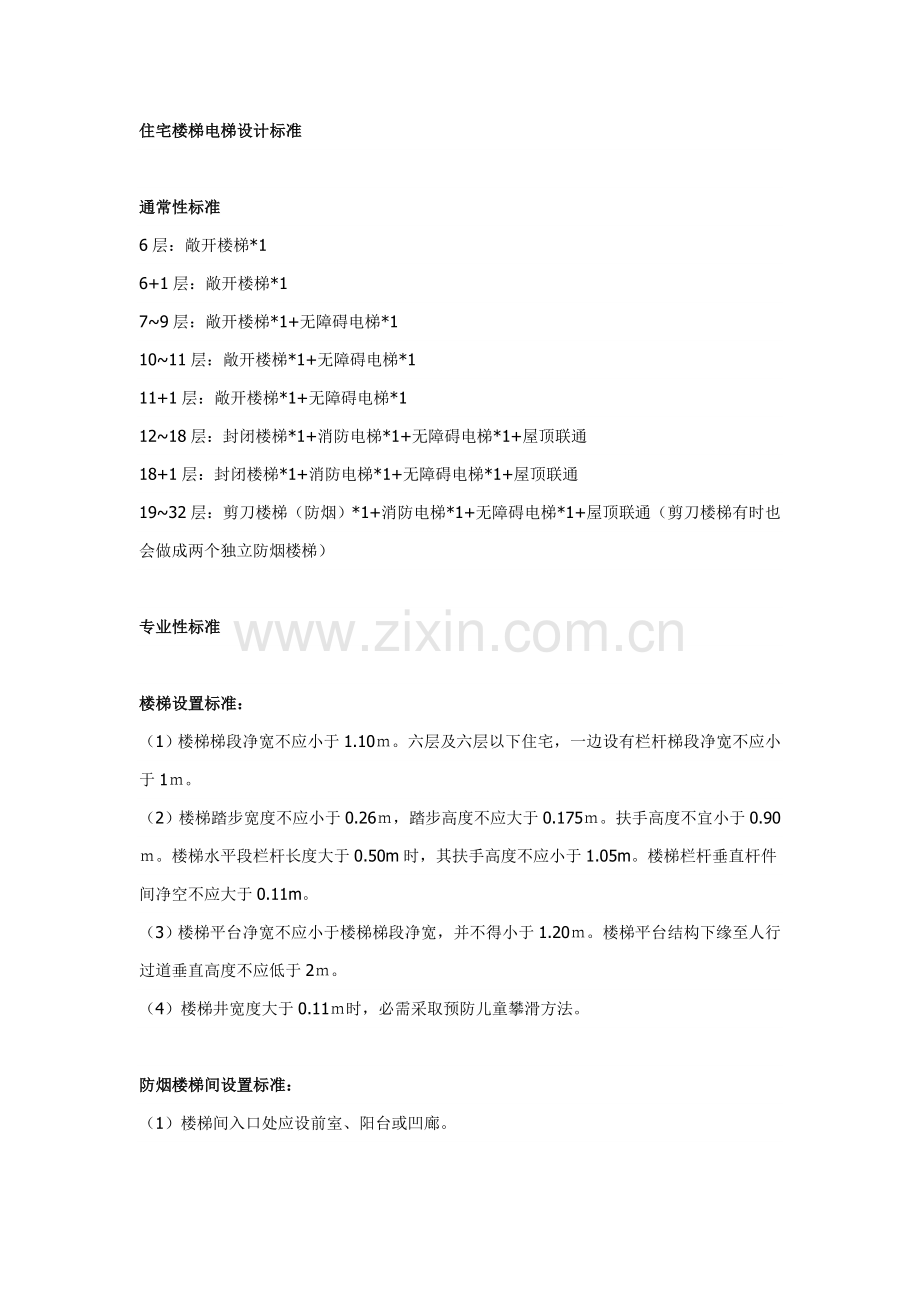

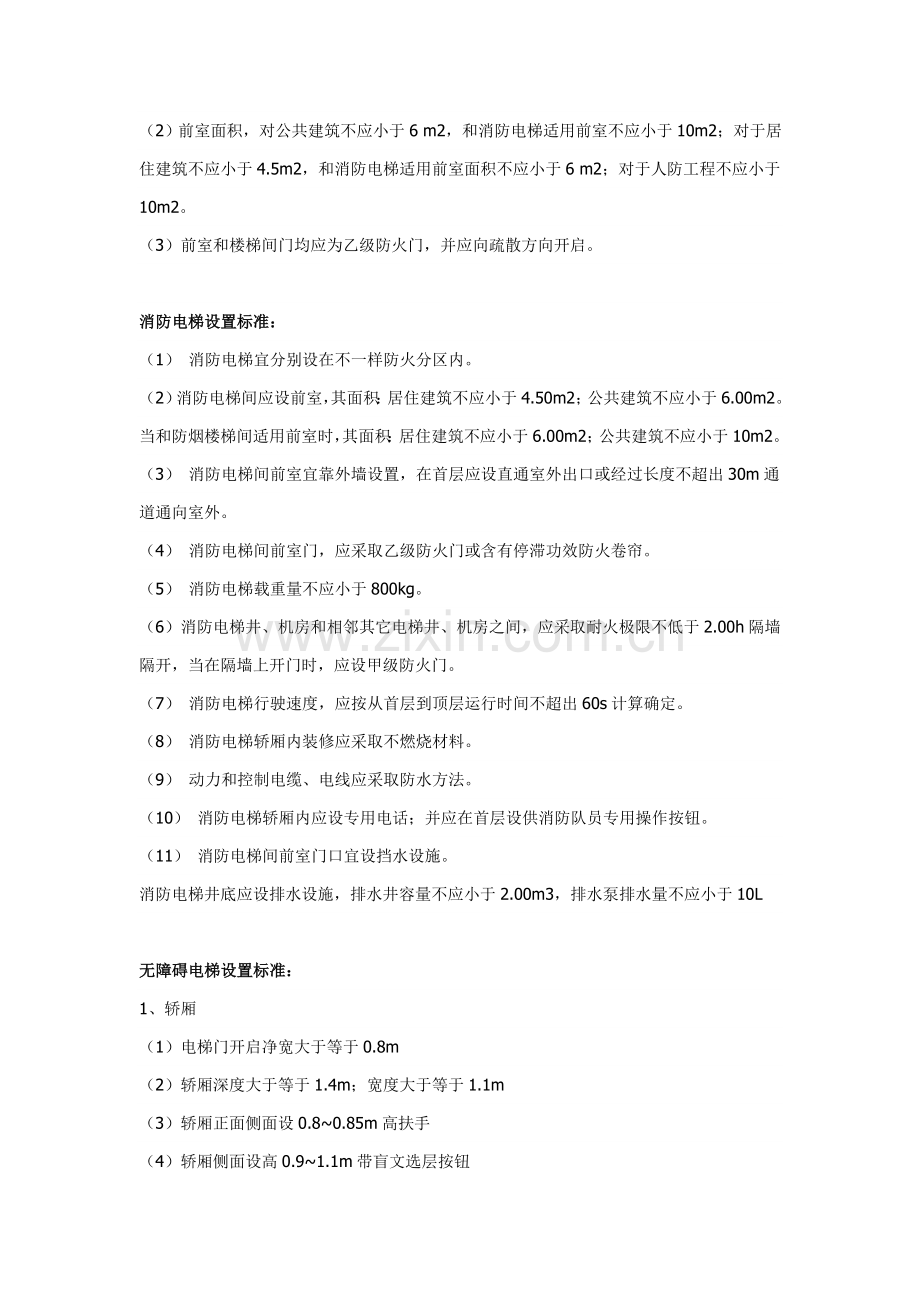

住宅楼梯电梯设计标准通常性标准6层：敞开楼梯*16+1层：敞开楼梯*179层：敞开楼梯*1+无障碍电梯*11011层：敞开楼梯*1+无障碍电梯*111+1层：敞开楼梯*1+无障碍电梯*11218层：封闭楼梯*1+消防电梯*1+无障碍电梯*1+屋顶联通18+1层：封闭楼梯*1+消防电梯*1+无障碍电梯*1+屋顶联通1932层：剪刀楼梯（防烟）*1+消防电梯*1+无障碍电梯*1+屋顶联通（剪刀楼梯有时也会做成两个独立防烟楼梯）专业性标准楼梯设置标准：（1）楼梯梯段净宽不应小于1.10。六层及六层以下住宅，一边设有栏杆梯段净宽不应小于1。（2）楼梯踏步宽度不应小于0.26，踏步高度不应大于0.175。扶手高度不宜小于0.90。楼梯水平段栏杆长度大于0.50m时，其扶手高度不应小于1.05m。楼梯栏杆垂直杆件间净空不应大于0.11m。（3）楼梯平台净宽不应小于楼梯梯段净宽，并不得小于1.20。楼梯平台结构下缘至人行过道垂直高度不应低于2。（4）楼梯井宽度大于0.11时，必需采取预防儿童攀滑方法。防烟楼梯间设置标准：（1）楼梯间入口处应设前室、阳台或凹廊。（2）前室面积，对公共建筑不应小于6 m2，和消防电梯适用前室不应小于10m2；对于居住建筑不应小于4.5m2，和消防电梯适用前室面积不应小于6 m2；对于人防工程不应小于10m2。（3）前室和楼梯间门均应为乙级防火门，并应向疏散方向开启。消防电梯设置标准：（1） 消防电梯宜分别设在不一样防火分区内。（2）消防电梯间应设前室，其面积：居住建筑不应小于4.50m2；公共建筑不应小于6.00m2。当和防烟楼梯间适用前室时，其面积：居住建筑不应小于6.00m2；公共建筑不应小于10m2。（3） 消防电梯间前室宜靠外墙设置，在首层应设直通室外出口或经过长度不超出30m通道通向室外。（4） 消防电梯间前室门，应采取乙级防火门或含有停滞功效防火卷帘。（5） 消防电梯载重量不应小于800kg。（6）消防电梯井、机房和相邻其它电梯井、机房之间，应采取耐火极限不低于2.00h隔墙隔开，当在隔墙上开门时，应设甲级防火门。（7） 消防电梯行驶速度，应按从首层到顶层运行时间不超出60s计算确定。（8） 消防电梯轿厢内装修应采取不燃烧材料。（9） 动力和控制电缆、电线应采取防水方法。（10） 消防电梯轿厢内应设专用电话；并应在首层设供消防队员专用操作按钮。（11） 消防电梯间前室门口宜设挡水设施。消防电梯井底应设排水设施，排水井容量不应小于2.00m3，排水泵排水量不应小于10L无障碍电梯设置标准：1、轿厢（1）电梯门开启净宽大于等于0.8m（2）轿厢深度大于等于1.4m；宽度大于等于1.1m（3）轿厢正面侧面设0.80.85m高扶手（4）轿厢侧面设高0.91.1m带盲文选层按钮（5）轿厢正面高0.9m处至顶部应安装镜子（6）轿厢上下运行及抵达应有清楚显示和报层音响2、候梯厅（1）候梯厅深度大于等于1.8m（2）按钮高度0.91.1m（3）电梯门洞净宽大于等于0.9m（4）清楚显示轿厢上下运行方向和层数位置及电梯抵达音响（5）每层电梯口应安装楼层标志（6）电梯口应设提醒盲道另外一份资料：住宅楼梯间及消防电梯设置标准建筑类别非封闭楼梯间封闭楼梯间防烟楼梯间消防电梯塔式住宅26层79层（户门应乙级防火门）79层（楼梯间应采取弹簧门）110层及10层以上10层及10层以上2单元式住宅单元式宿舍29层1011层（户门应乙级防火门）1218层119层及19层以上12层及12层以上2通廊式住宅29层1011层112层以上12层以上2通廊式宿舍26层711层112层以上12层以上2一类高层公建包含地下室可采取，但不得计入疏散宽度可采取，但不得计入疏散宽度应采取应采取2二类高层公建包含地下室可采取，但不得计入疏散宽度h32m，且应有直接天然采光和自然通风h32m及h32m无直接天然采光和自然通风h32m2商住楼住宅部分楼梯间可按住宅规范，商业建筑部分按公建规范h32m2注：1民用建筑封闭楼梯间用弹簧门，高层工业建筑用乙级防火门（见建规附表1）1消防电梯数量：每层1500m2一台，1500m24500m2两台，4500m2三台1.18层以下高层住宅或每层不超出6户19层以上住宅设2部电梯，其中一部兼做消防电梯；2. 18层以上（高度100米以内）高层住宅每层8户和8户以上住宅设3部电梯，其中一部兼做消防电梯。3. 12层以上高层住宅,电梯不能小于2台.每层住40人,层数为24层以上时,应设置3台.每层住40人层数为35层以上时,应设置3台.单元式高层住宅每单元只设置一捕电梯时,采取联络通廊.楼梯间设计应符合现行国家标准建筑设计防火规范（GBJ16）和 高层民用建筑设计防火规范（GB50045）相关要求。 一、楼梯梯段净宽不应小于110m。六层及六层以下住宅， 一边设有栏杆梯段净宽不应小于1m注：楼梯梯段净宽系指墙面至扶手中心之间水平距离； 楼梯踏步宽度不应小于 026m，踏步高度不应大于0175m。扶手高度不应小于090m。楼梯水平段栏杆长度大于050m时，其扶手高度不应小于105m。楼梯栏杆、垂直杆件间净空不应大于011m；楼梯平台净宽不应小于楼梯梯段净宽，且不得小于120m； 楼梯平台结构下缘儿至人行通道（注：垂直高度）不应低于2m。入口处地坪和室外地面应有高差，并不应小于010m；楼梯井净宽大于011m时，必需采取预防儿童攀滑方法； 二、七层及以上住宅或住户入口层楼面距室外设计地面高度超出16m以上住宅必需设置电梯（注：1底层作为商店或其它用房多层住宅，其住户入口层楼面距该建筑物室外设计地面高度超出16m时必需设置电梯）；底层做架空层或贮存空间多层住宅，其住户入口层楼面距该建筑物室外设计地面高度超出16m时， 必需设置电梯； 顶层为两层一套跃层住宅时，跃层部分不计层数。其顶层住户入口层楼面距该建筑物室外设计地面高度不超出16m可不设电梯；住宅中间层有直通室外地面出入口并含有消防通道时， 其 层数可由中间层起计算；十二层及以上高层住宅，每栋楼设置电梯不应少于两台， 其中宜配置一台可容纳担架电梯；高层住宅电梯宜每层设站。当住宅电梯非每层设站时，不设站层数不应超出两层。 塔式和通廊式高层住宅电梯宜成组集中部署。 单元式高层住宅每单元只设一部电梯时应采取联络廊联通；候梯厅深度不应小于多台电梯中最大轿箱深度，且不得小于150m。 电梯土建技术要求1. 电梯工作环境要求1.1机房空气温度应保持在540之间。1.2机房相对湿度小于85（在25时）1.3介质中无爆炸危险，无足以腐蚀金属和破坏绝缘气体及导电尘埃。1.4供电电压波动在7范围内，电源频率改变小于1。2.机房2.1机房地板除注明集中荷载外，应能承受大于6865Pa均布荷载（杂物梯可承受4000Pa）。2.2机房顶部应设起吊钢梁或吊钩，其位置宜和电梯井纵横轴交点对中，吊钩承受荷载对于额定载重量3000Kg以下电梯不应少于Kg，对于载重量大于3000Kg电梯应不少于5000Kg。2.3设置引机承重梁和相关予埋铁件，必需埋入承重墙内或直接传力至承重墙支墩上承重梁支持长度应超出墙中心20且不应小于75，承重梁支点所能承受力必需满足电梯厂家要求。2.4机房地面应平整.坚固.防滑和不起尘。机房地面许可有两个不一样高度，但当高差0.5m时应设护栏并做钢梯或台阶。同时机房水平净空深度对应加大500，做法见具体工程设计。2.5机房门宽度应1200，高度应,通往机房走道和楼梯宽度也应1200,坡度应小于45度，并有充足照明，楼梯应能承受电梯主机重量。2.6机房应有采光窗和充足照明，地板面照度200Lx。2.7机房内必需有良好通风，并能保持干燥，机房应和水箱和烟道隔离。机房顶部应有良好保温何防水。2.8当建筑物功效和布局有要求时能够在机房墙壁.地面和顶棚做吸音处理，以吸收电梯运行所产生噪音，由具体工程设计。2.9机房内靠近入口合适高度应设有一个电源开关。机房内照明电源应和动力电源分设。机房内应设置一个或多个电源插座，插座是2PPE型250V。当多台电梯共用机房时，每台引机应有一个单独电源开关。2.10应设置电梯设备专用且和建筑物保护接地体直接连接，送至机房地线。改设置对地电阻小于4欧姆。地线用黄绿色标志。3.井道3.1电梯井道井壁.底板和顶板应使用含有足够强度非燃烧体建造，且这些材料不起灰尘。井道四壁及顶板应可视为整个建筑承重结构一部分，砌体厚度不应小于240，钢筋混凝土墙厚不应小于200，当有防火隔离要求时，上述材料还应满足不低于2h耐火极限要求。3.2电梯井道应由无孔墙.底板.顶板完全封闭起来，除层门开口.井道通风口.排烟口.安装门.检修门和检修人孔外不得有其它和电梯无关开口。3.3层门尺寸指装修后尺寸，土建层门洞口尺寸应小于层门尺寸，留除装修余量。3.4当相邻两层门地坎间距离超出11m时其间应设置安全门，以确保相邻地坎间距离不超出11m，安全门和检修门均应是无孔，含有和层门一样机械强度和耐火性能，并均不得向内开启。3.5电梯楼层高度不得小于2.8m，当楼层高度小于2.8m时，牛腿结构需作修改。3.6井道顶部设通风口，其面积不得小于井道水平断面面积1，通风口可直接通向室外也可经机房通向室外。3.7电梯井道为电梯专用井道，井道内不得装设和电梯无关风道.水管和电缆等其它管线，严禁敷设可燃气体和甲乙丙类液体管道。井道也不得用于其它房间通风。井道内必需动力电缆.控制电缆应采取阻燃电缆。3.8要求电梯井道应是垂直，井道尺寸只许可正偏差，其值为：高度30m井道 025mm30m高度60m井道 035mm60m高度90 m井道 050mm3.9井道内如有安装导轨支架和层门等部件予埋件其位置许可垂直偏差为20 mm。3.10钢筋混凝土井壁采取膨胀螺栓安装导轨支架等部位应满足下列要求（1）混凝土墙坚固坚固，耐压强度24MPa。（2）混凝土墙厚度应在120 mm以上（3）所采取膨胀螺栓应满足电梯厂家要求。3.11砖砌井道内壁不可直接砌入预埋件和直接固定膨胀螺栓，必需先做混凝土圈梁或砌块来固定埋件或做膨胀螺栓，预埋件应承受足够弯矩。3.12井道内应设永久性照明，在井道最高点和最低点0.5 m内各装一盏灯，中间每隔7 m设一盏灯，以确保维修期间，门全关时有合适照度。照度以50Lx为宜。 3.13同一井道装有多台电梯时，在井道下部不一样电梯运动部件之间应设置护栅，高度为从桥厢或对重行程最低点延伸到底坑底面以上2.5 m。4.底坑4.1井道底坑地面应光滑平整，不渗水，不漏水，底坑不得作为积水坑使用。但许可设置排水装置，防水及排水做法不影响底坑最小尺寸和使用空间。4.2底坑内由厂家安装缓冲器，安装缓冲器混凝土座宜在电梯安装时灌制，每个墩座预留钢筋由土建设计确定。4.3底坑深度超出0.9 m时需设置一个固定爬梯，并不得凸入电梯运行空间，应不影响电梯运行部件运行。4.4底坑深度超出2.5 m且建筑物部署许可时，应设带锁检修门，检修门高度1400 m m，宽度600 m m，检修门不得向井道内开启。4.5电梯井道底坑下不宜设置大家能抵达空间，如确有大家能抵达空间存在，底坑地面应最小按6000Pa均布荷载设计而且将缓冲器安装在一直延伸到坚固地面上实心柱墩上或由厂家加设对重安全钳。4.6底坑内应设电梯停止开关及一个电源插座（2P+PE型250V）。
