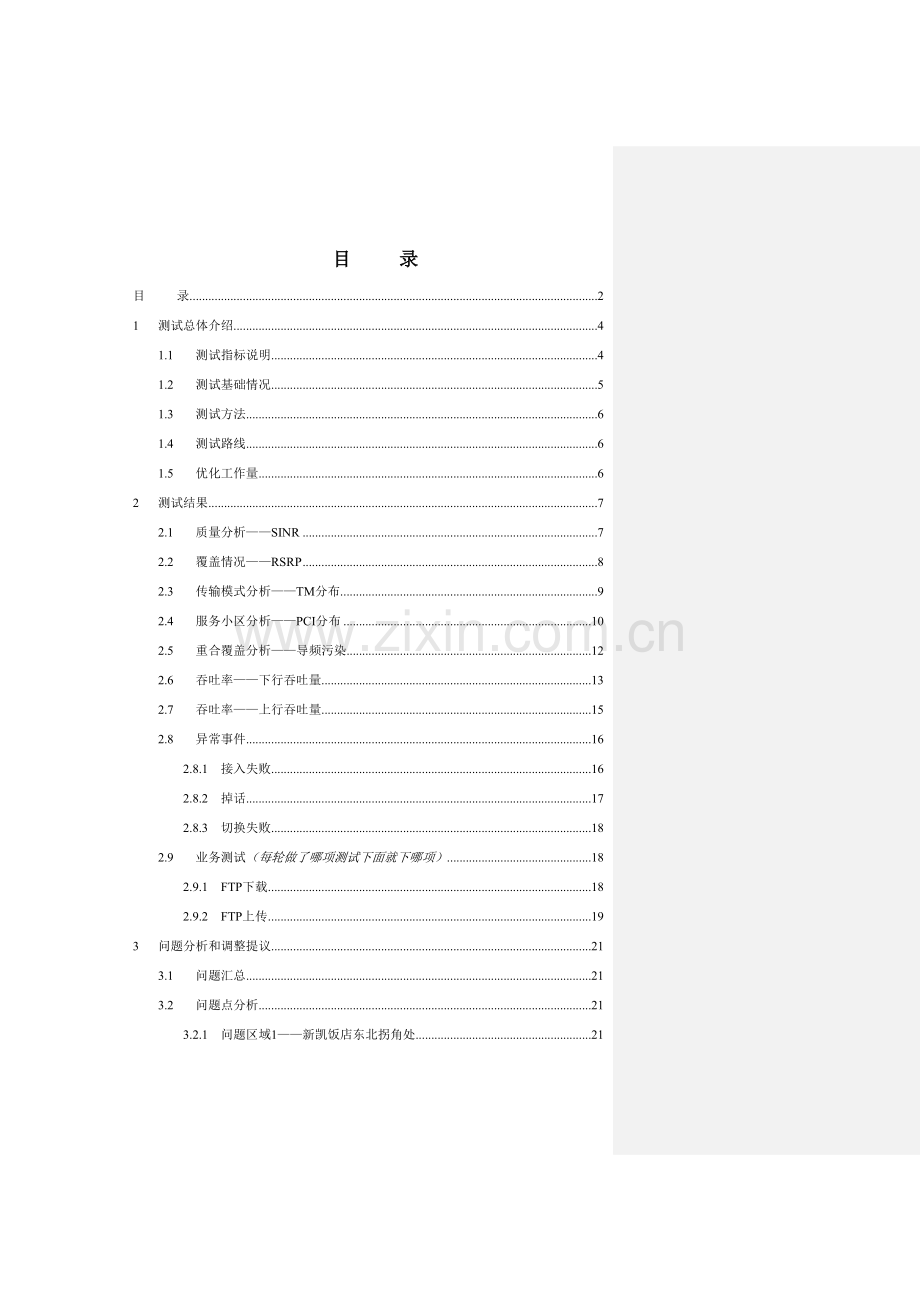

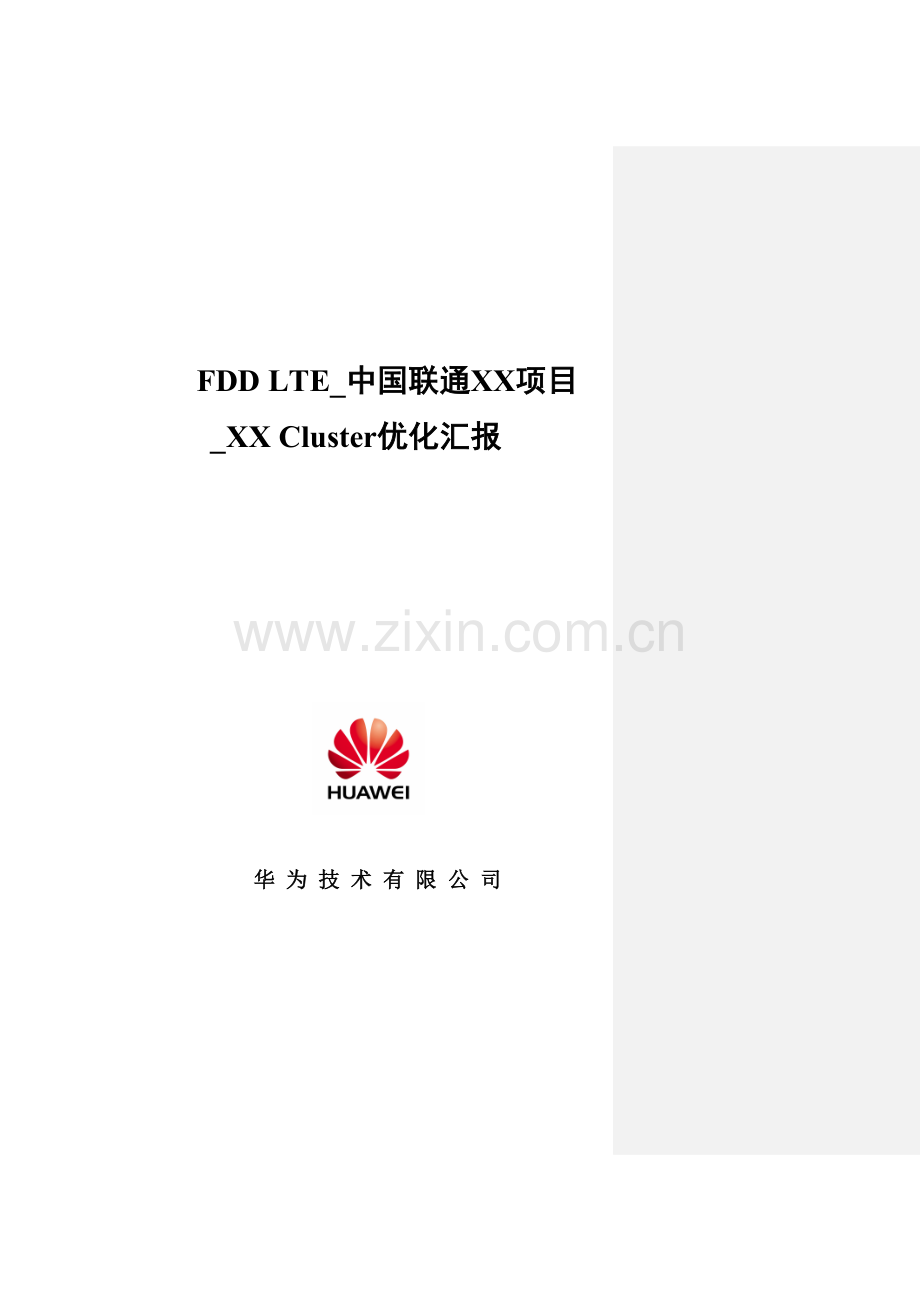

FDD LTE_中国联通XX项目_XX Cluster优化汇报华为技术有限公司目录目录 2 1 测试总体介绍 4 1.1 测试指标说明 4 1.2 测试基础情况 5 1.3 测试方法 6 1.4 测试路线 6 1.5 优化工作量 6 2 测试结果 7 2.1 质量分析——SINR 7 2.2 覆盖情况——RSRP 8 2.3 传输模式分析——TM分布 9 2.4 服务小区分析——PCI分布 10 2.5 重合覆盖分析——导频污染 12 2.6 吞吐率——下行吞吐量 13 2.7 吞吐率——上行吞吐量 15 2.8 异常事件 16 2.8.1 接入失败 16 2.8.2 掉话 17 2.8.3 切换失败 18 2.9 业务测试（每轮做了哪项测试下面就下哪项） 18 2.9.1 FTP下载 18 2.9.2 FTP上传 19 3 问题分析和调整提议 21 3.1 问题汇总 21 3.2 问题点分析 21 3.2.1 问题区域1——新凯饭店东北拐角处 21 3.2.2 问题区域1——XXX（共W天馈）可选 25 4 需关键推进处理遗留问题 30 5 测试总结： 30 6 附录： 30 1 测试总体介绍 1.1 测试 1、对比总部工程优化指导书，请多考虑“连接建立成功率和连接建立时延测试” 2、覆盖测试。 3、增加”测试方法” 指标说明测试指标说明中列出全部轮次指标，提升量提议对比第一轮和最近一轮表1 指标优化总结列表测试项目测试内容目标值测试轮次测试日期测试值提升量覆盖测试 RSRP平均值　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　 SINR平均值　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　 RSRP边缘值（5%）　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　 SINR边缘值（5%）　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　用户平均吞吐率测试下行平均吞吐率　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　上行平均吞吐率　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　下行边缘吞吐率（5%）　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　上行边缘吞吐率（5%）　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　切换成功率测试切换成功率　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　掉线率测试掉线率　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　 TM3模式测试 TM3模式百分比　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　切换时延测试切换时延测试　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　重合覆盖率重合覆盖百分比　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　连接建立成功率和连接建立时延测试连接建立时延测试　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　连接建立成功率　第1轮 XX月XX日　　第2轮 XX月XX日　第3轮 XX月XX日　注：没有达成目标要用红色标注出来 1.2 测试基础情况对比总部工程优化指导书，请多考虑“告警情况” 等优化前簇状态（包含站点个数、开通情况、告警情况等） 1、簇内基站Mapinfo图，用红色标注未开通基站，开通基站用绿色。 2、简单语言描述，簇地理信息，簇内共多少基站，多少未开通，未开通基站名、 3、告警情况。 1.3 测试方法参考《中国联通LTE无线网络工程优化指导书》中“全网优化测试方法”进行测试。 1.4 测试路线依据要求依据指导书中“测试路线制订”来确定簇优化中测试路线要求确定优化测试路线。测试路线说明：簇优化测试针对整个簇，在簇内LTE无线网络覆盖全部区域内进行。路测时，测试路线应尽可能遍历测试区域内主干道、次主干道、支路等道路，并遍历选定测试区域内全部小区； 1.5 优化工作量说明此次RF优化工作前后多种工作量情况，包含但不限于累计优化轮数、累计测试次数、累计测试公里数、累计上站次数、累计调整天线数等，按表格列出来即可。优化轮次测试公里数上站次数调整天线数 1 500 6 10 2 300 4 7 2 测试结果上下行吞吐率本章节只对比最近两轮测试结果即可。 2.1 质量分析——SINR 经过下行SINR示意图，说明下行质量总体情况，辅助一定文字描述即可，在图中用红圈标出问题点位置并标上编号。在图中标出问题点并写上编号，后面问题汇总表中问题点编号和图中一致。（1）优化前图2 优化前导频SINR地理化分布图图3 优化前导频SINR CDF图（2）优化后图4 优化后导频SINR地理化分布图图5 优化后导频SINR CDF图 2.2 覆盖情况——RSRP 经过分析SINR分布情况，说明SINR总体情况，辅助一定文字说明即可，在图中用红圈标出问题点位置并标上编号。图6 优化前导频RSRP地理分布图7 优化前导频RSRP CDF图图8 优化后导频RSRP地理分布图9 优化后导频RSRP CDF图 2.3 传输模式分析——TM分布经过分析TM模式分布情况，说明总体情况，辅助一定文字说明即可，在图中用红圈标出问题点位置并标上编号。图10 优化前TM模式地理分布图11 优化后TM模式地理分布 2.4 服务小区分析——PCI分布经过分析服务小区PCI分布情况，说明信号覆盖合理性，和是否存在频繁服务小区变更，辅助一定文字说明即可，在图中用红圈标出问题点位置并标上编号。图12 优化前服务小区PCI地理分布图13 优化前服务小区PCI地理分布 2.5 重合覆盖分析——导频污染经过分析导频污染点分布情况，说明信号重合覆盖度，辅助一定文字说明即可，在图中用红圈标出问题点位置并标上编号。图14 优化前重合覆盖点地理分布图15 优化后重合覆盖点地理分布 2.6 吞吐率——下行吞吐量经过分析下行吞吐量分布，说明簇内下行吞吐量总体情况情况，辅助一定文字说明即可，在图中用红圈标出问题点位置并标上编号。图16 优化前下行吞吐量地理分布图17 优化后下行吞吐量分布 2.7 吞吐率——上行吞吐量经过分析下行吞吐量分布，说明簇内上行吞吐量总体情况情况，辅助一定文字说明即可，在图中用红圈标出问题点位置并标上编号。图18 优化前上行吞吐量地理分布图19 优化后上行吞吐量地理分布 2.8 异常事件 2.8.1 接入失败在测试图中显示接入失败地理分布，简单描述接入失败次数及大致位置。 2.8.2 掉话在测试图中显示掉话事件地理分布，简单描述掉话次数及大致位置。 2.8.3 切换失败在测试图中显示切换失败地理分布，简单描述切换失败次数及大致位置。 2.9 业务测试（每轮做了哪项测试下面就下哪项） 2.9.1 FTP下载列出测试中下载吞吐率分布图和柱状图，加简单文字说明。图20 优化前下载吞吐率地理分布图21 优化前下载吞吐率CDF图图22 优化后下载吞吐率地理分布图23 优化后下载吞吐率CDF图 2.9.2 FTP上传列出测试中上传吞吐率分布图和柱状图，加简单文字说明。图24 优化前下载吞吐率地理分布图25 优化前下载吞吐率CDF图图26 优化后下载吞吐率地理分布图27 优化后下载吞吐率CDF图 3 问题分析和调整提议针对测试中问题，进行问题分析，写出优化调整提议和优化后效果，先以表格形式列出汇总，后面再逐一问题分析。 3.1 问题汇总 i. 测试区域问题汇总轮次编号问题区域问题分析进展问题处理进展下一轮优化提议不需要第1轮 1 新凯饭店东北拐角处弱覆盖造成RSRP和SINR差、下行速率差已处理 2 保俶路曙光路南段 3G由杭州北山卫生中心覆盖，LTE缺乏该站，造成该区域覆盖情况较差，无主导小区。未处理，待被北山卫生中心站点开通第2轮 3 杭州杭三建西北至天目山路覆盖较弱，同时无主服务小区，造成该路段SINR差和吞吐率低未处理，优化效果不显著 3.2 问题点分析 3.2.1 问题区域1——新凯饭店东北拐角处【问题描述】：杭州新凯饭店东350M处，出现RSRP、SINR差，下行速率差等现象。【问题分析】：UE在问题路段服务小区和邻区较多，杭州化轻商务楼1、2小区、杭州新凯饭店1、2小区、杭州电信器材厂2小区在此处全部有信号，但RSRP全部低于-110dBm，此路段为显著弱覆盖路段，造成RSRP和SINR差、下行速率差。查看3G信号在此路段情况，发觉此路段关键为杭州金鹰大厦3小区覆盖，杭州化轻商务楼和杭州新凯饭店3G信号在此处也是比较弱。不过计划LTE站点中没有杭州金鹰大厦这个站点，造成这块区域覆盖受到影响，RSRP、SINR及吞吐量全部不能达成预期要求。在缺乏金鹰大厦站点情况下，要处理该路段弱覆盖问题，从地理分布上来看只有经过杭州化轻商务楼_1和杭州新凯饭店_1才有可能。化轻商务楼站高（33米）较新凯饭店（22米）更高，所以能够经过杭州化轻商务楼_1小区调整天线方位角来处理这块区域弱覆盖及SINR差问题，经过仿真软件我们能够对比调整方位角前后后情况，下图是调整前SINR分布图。将杭州化轻商务楼1小区方位角从20度调整为60度以后，从下图能够看出调整以后该区域SINR得到很大改善，而且其它路段均未受到影响。【处理提议】：将杭州化轻商务楼1小区方位角由20度改为60度。不过从天馈信息中看到杭州化轻商务楼是LW双频四口天线，方位角不可调，提议杭州化轻商务楼改为LTE独立天线，以处理这块区域问题。【问题处理情况】：进过三次调整，该路段问题得四处理，处理后SINR图以下：调整后工参： CellName Azimuth M-DownTilt E-DownTilt DownTilt L萧山宁围丰二村委_1 30 8 10 18 L萧山宁围丰二村委_2 140 10 10 20 L萧山宁围丰二村委_3 240 2 3 5 L萧山宁围新中_1 20 5 5 10 L萧山宁围新中_2 120 2 5 7 L萧山宁围新中_3 220 8 5 13 3.2.2 问题区域1——XXX（共W天馈）可选 3.2.2.1 LTE问题分析【问题描述】：杭州新凯饭店东350M处，出现RSRP、SINR差，下行速率差等现象。【问题分析】：UE在问题路段服务小区和邻区较多，杭州化轻商务楼1、2小区、杭州新凯饭店1、2小区、杭州电信器材厂2小区在此处全部有信号，但RSRP全部低于-110dBm，此路段为显著弱覆盖路段，造成RSRP和SINR差、下行速率差。查看3G信号在此路段情况，发觉此路段关键为杭州金鹰大厦3小区覆盖，杭州化轻商务楼和杭州新凯饭店3G信号在此处也是比较弱。不过计划LTE站点中没有杭州金鹰大厦这个站点，造成这块区域覆盖受到影响，RSRP、SINR及吞吐量全部不能达成预期要求。在缺乏金鹰大厦站点情况下，要处理该路段弱覆盖问题，从地理分布上来看只有经过杭州化轻商务楼_1和杭州新凯饭店_1才有可能。化轻商务楼站高（33米）较新凯饭店（22米）更高，所以能够经过杭州化轻商务楼_1小区调整天线方位角来处理这块区域弱覆盖及SINR差问题，经过仿真软件我们能够对比调整方位角前后后情况，下图是调整前SINR分布图。将杭州化轻商务楼1小区方位角从20度调整为60度以后，从下图能够看出调整以后该区域SINR得到很大改善，而且其它路段均未受到影响。【处理提议】：将杭州化轻商务楼1小区方位角由20度改为60度。不过从天馈信息中看到杭州化轻商务楼是LW双频四口天线，方位角不可调，提议杭州化轻商务楼改为LTE独立天线，以处理这块区域问题。【问题处理情况】：进过三次调整，该路段问题得四处理，处理后SINR图以下：调整后工参： CellName Azimuth M-DownTilt E-DownTilt DownTilt L萧山宁围丰二村委_1 30 8 10 18 L萧山宁围丰二村委_2 140 10 10 20 L萧山宁围丰二村委_3 240 2 3 5 L萧山宁围新中_1 20 5 5 10 L萧山宁围新中_2 120 2 5 7 L萧山宁围新中_3 220 8 5 13 3.2.2.2 调整后对W网络影响分析 4、天馈调整前后对比： RSCP 调整前调整后 Ec/Io 调整前调整后 5、结论经过天馈调整后，对W网络覆盖性能有/无影响 4 需关键推进处理遗留问题把现在还未处理且需要推进遗留问题及针对遗留问题处理提议列在这里，还是按表格形式。问题点编号问题区域问题描述处理方案求援对象 2 保俶路曙光路南段 3G由杭州北山卫生中心覆盖，LTE缺乏该站，造成该区域覆盖情况较差，无主导小区。北山卫生中心站点开通项目经理 5 测试总结：簇19在测试当中共有24个站点，在杭州市滨江区，城区建筑密集。经过优化调整测试区域内电平覆盖情况显著好转，RSRP覆盖率（电平大于-100dBm点数占总点数百分比）由96.72提升到98.37；测试区域内网内干扰情况显著好转，SINR覆盖率（大于-3dBm点数占总点数百分比）由97.89提升到98.1；测试区域内FTP下载速率由23.19提升到24.54。 6 附录测试log附表：优化调整统计：参数修改统计: 邻区调整统计表: 问题跟踪表共W天馈调整统计：测试LOG附表：
