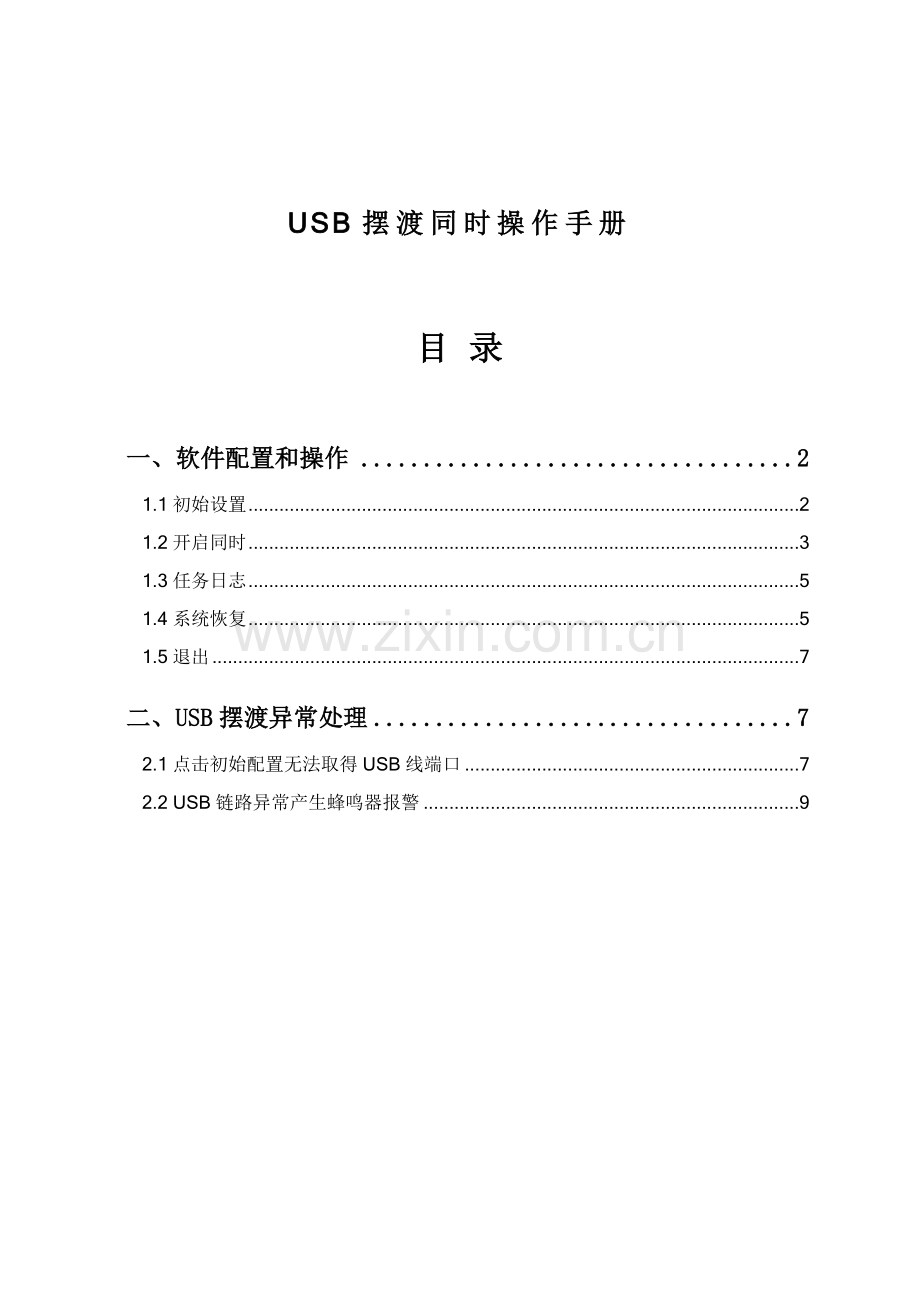

USB摆渡同步操作基础手册.doc

USB摆渡同时操作手册

目 录

一、软件配置和操作 2
1.1初始设置 2
1.2开启同时 3
1.3任务日志 5
1.4系统恢复 5
1.5退出 7

二、USB摆渡异常处理 7
2.1点击初始配置无法取得USB线端口 7
2.2 USB链路异常产生蜂鸣器报警 9

一、软件配置和操作
USB摆渡用于同时网络隔离两台数据库，提升系统安全性。
在开启USBListener之前，需要确保插入USB7317线。并加载好驱动（windows7和windows server 系统自带了该驱动）在操作系统设备管理中作以下检验：
USB7313专用线

确保USB7317线端口插入正常后。在任意目录下，运行USBListener.exe主界面以下：
显示区

1.1初始设置
在开启同时之前，首先需要配置好端口及工作模式,对端口及工作模式进行设置。点击初始设置按钮，则出现以下界面：

如上图所表示，第一次运行USBListener.exe时，找到了插入一个USB端口，此时状态为“未使用”。服务器IP为运行TOMCAT服务器IP。模式设置为该端口数据流向，发送端或接收端。

设置方法：用鼠标单击选择USB端口ID后，再设置工作模式和服务器IP地址。
以下图：

然后点击确定。
1.2开启同时

此时开启了同时，该端口工作模式为同时接收模式，正在等候任务。

设置为同时发送模式时需要注意：

² 需要在线另一端开启USBListener.exe并设置好同时接收模式和接收端口，假如未在USB线另一端设置好接收端口，在发送端将不能开启同时，会出现USB连接异常提醒，以下图所表示：

1.3任务日志
USB摆渡系统日志会在USBListener.exe所在目录LOG文件夹里，以天数为计，现在天日志为
USBListener_send_-02-22.log 或
USBListener_receive_-02-22.log

程序开启后需要配置LOG文件夹下log.ini文件：
[PrintMode]
Value=Debug //需要配置成Debug

1.4系统恢复
系统恢复是用来恢复目标服务器文件系统。把实施恢复操作一端称作源数据库，被恢复一端称作目标数据库。
如内网服务器因为一些原因（机器掉电重启或USB掉线等）而无法和外网服务器数据保持一致。这时候能够经过系统恢复把外网数据（如单子、模版、文件）恢复至内网。
现在以外网服务器恢复内网服务器为例，步骤以下：
1. 确保两边TOMCAT服务运行正常，ORACLE数据库和ORACLE用户端软件正常。
确保USB摆渡链路已经从异常状态恢复到正常状态。
2. 确保外网TOMCAT服务器发送端程序已关闭，内网TOMCAT服务器接收端程序关闭（一对USB摆渡关闭次序是：先关闭外网TOMCAT服务器发送端，再关闭内网TOMCAT服务器接收端）
3. 内网TOMCAT服务器USB摆渡接收端首先开启同时，再开启外网TOMCAT服务器USB摆渡程序，不过不关键点开启同时按钮。此时点击系统恢复按钮，弹出以下界面

在源数据库服务名输入外网服务器数据库网络服务器名、数据库用户名、密码。
在目标数据库服务名输入内网服务器数据库网络服务器名、数据库用户名、密码。

4. 确保两边数据库网络服务器、数据库用户名、密码正确无误后，点击开始恢复按钮，恢复过程比较漫长，需要等候。待取消按钮变为退出按钮时，才是内网服务器文件系统恢复完成了。
5. 恢复完成后，登陆内网网管程序，进入参数管理。

l 把清理USB任务项修改为-1后，点击保留。
l 然后编辑FTP IP选项，把值修改为内网TOMCAT服务器IP，点击保留
l 把清理USB任务项修改为1后，点击保留。
l 关闭内网网管程序，重启内网TOMCAT服务程序后，外网TOMCAT服务器USB摆渡发送端再开启同时

此时，恢复内网服务器完成，内网服务器协同工作流全部数据将被覆盖，此操作慎用。
1.5退出
能够点击退出按钮关闭程序，请确保此时没有任务在同时。
退出次序（以外网发送，内网接收为例）：先停掉外网发送端，再停掉内网接收端。而另外一对则是，先停掉内网发送端，再停掉外网接收端。
二、USB摆渡异常处理
2.1点击初始配置无法取得USB线端口
在确保USB线正确插入后，点击初始配置无法取得USB端口。出现此异常时，能够进行以下操作恢复。：

开始—运行—输入regedit，弹出系统注册表

1.到以下路径：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\USB\VID_0576&PID_1254

选择删除，弹出对话框

点击确定，弹出对话框

对HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\USB\VID_0576&PID_1254路径下全部子节点实施相同删除操作。

2.删除该USBListener.exe程序目录下USBListenerConfig.xml文件

2.2 USB链路异常产生蜂鸣器报警
此时是因为USB链路被破坏，可能有以下多个情况：
1. 外网发送端报警,外网发送端界面及日志显示USB发送线异常
造成该现象原因是,USB线因为不可抗力原因被拔出或脱落松动。

恢复措施为实施1.5退出步骤，关闭外网发送端和内外接收端，检验USB线是否插牢，然后先开启开内网接收端，再开启外网发送端。

2. 外网发送端报警，,外网发送端界面及日志显示：本机USB发送线连接超时！
造成该现象原因是，内外服务器掉电或重启，或内外服务器USB接收端脱落，内外USB摆渡接收端软件被关闭。

恢复措施为实施1.5退出步骤，关闭外网发送端和内外接收端，检验内外服务器是否正常且USB线是否插牢，然后先开启开内网接收端，再开启外网发送端。

3. 内网发送端报警,类似于外网发送端报警处理方法。

4. 内外网接收端报警，界面及日志显示USB发送线异常，此时内外网发送端可能也会报警，而且界面显示本机USB发送线连接超时！

造成该现象原因为内外网接收端USB接口松动脱落。

处理措施能够参考第2点处理。
