LTE关键技术与应用试验参考指导书.docx

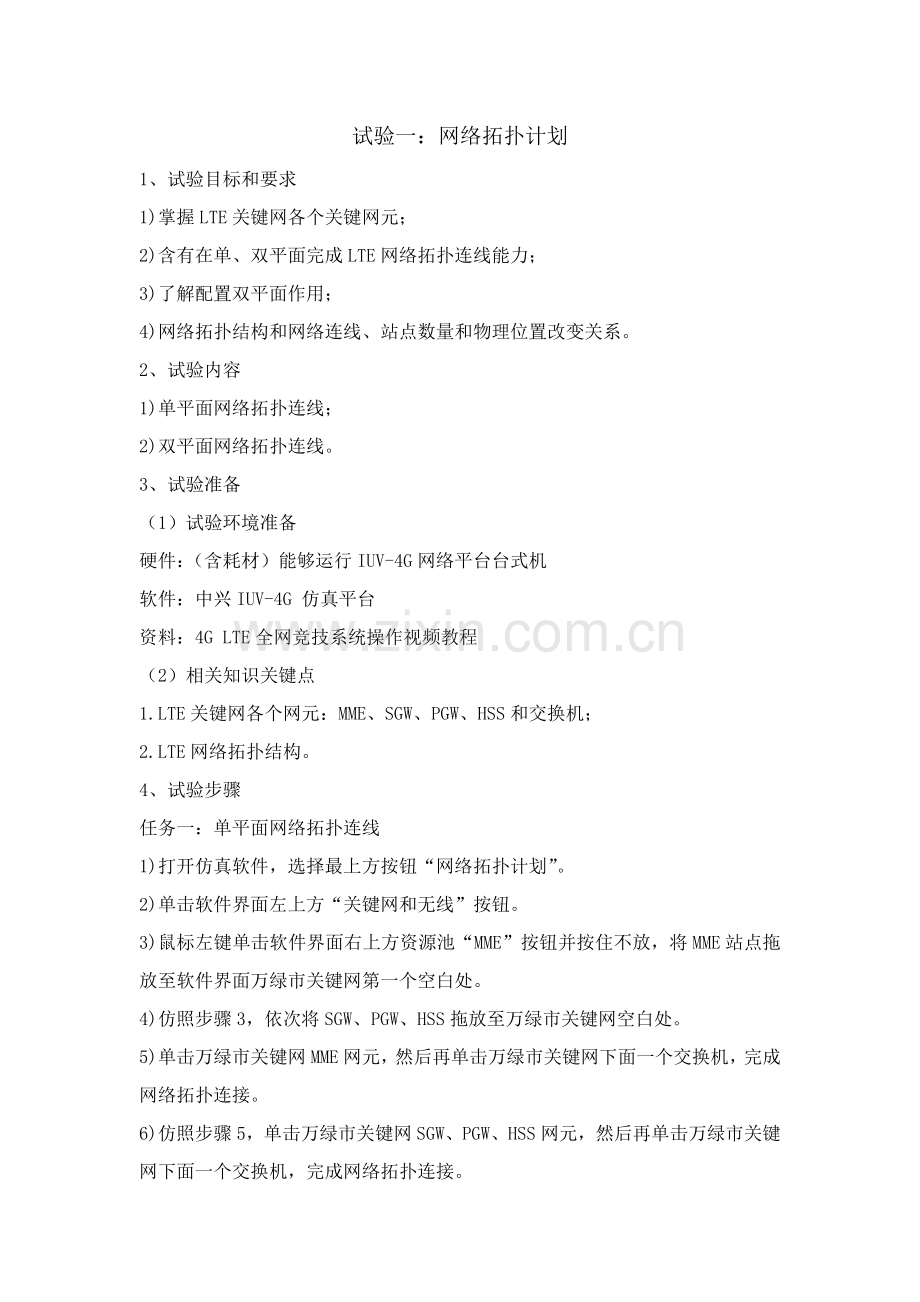

试验一：网络拓扑计划
1、试验目标和要求
1)掌握LTE关键网各个关键网元；
2)含有在单、双平面完成LTE网络拓扑连线能力；
3)了解配置双平面作用；
4)网络拓扑结构和网络连线、站点数量和物理位置改变关系。
2、试验内容
1)单平面网络拓扑连线；
2)双平面网络拓扑连线。
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1.LTE关键网各个网元：MME、SGW、PGW、HSS和交换机；
2.LTE网络拓扑结构。
4、试验步骤
任务一：单平面网络拓扑连线
1)打开仿真软件，选择最上方按钮“网络拓扑计划”。
2)单击软件界面左上方“关键网和无线”按钮。
3)鼠标左键单击软件界面右上方资源池“MME”按钮并按住不放，将MME站点拖放至软件界面万绿市关键网第一个空白处。
4)仿照步骤3，依次将SGW、PGW、HSS拖放至万绿市关键网空白处。
5)单击万绿市关键网MME网元，然后再单击万绿市关键网下面一个交换机，完成网络拓扑连接。
6)仿照步骤5，单击万绿市关键网SGW、PGW、HSS网元，然后再单击万绿市关键网下面一个交换机，完成网络拓扑连接。

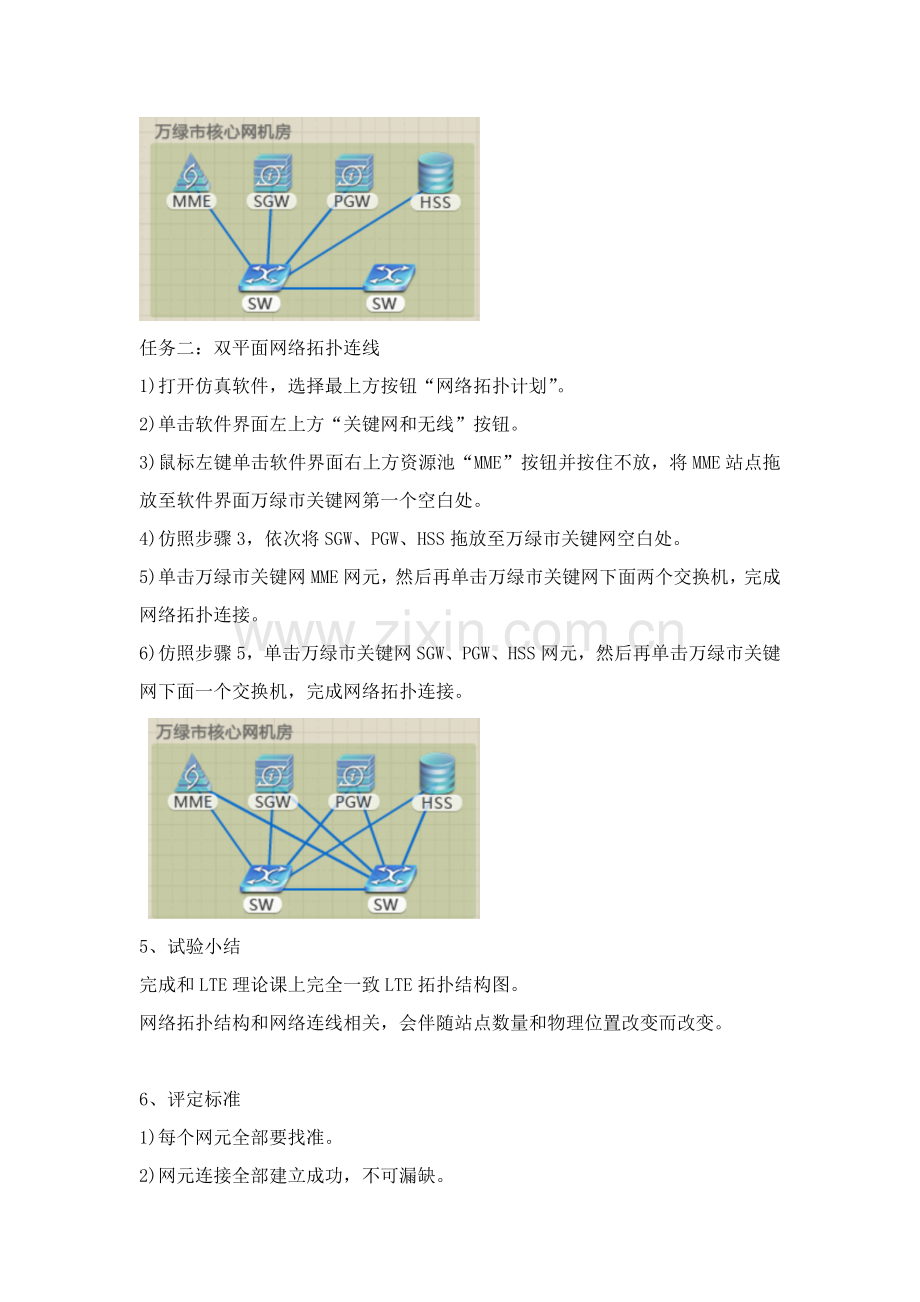

任务二：双平面网络拓扑连线
1)打开仿真软件，选择最上方按钮“网络拓扑计划”。
2)单击软件界面左上方“关键网和无线”按钮。
3)鼠标左键单击软件界面右上方资源池“MME”按钮并按住不放，将MME站点拖放至软件界面万绿市关键网第一个空白处。
4)仿照步骤3，依次将SGW、PGW、HSS拖放至万绿市关键网空白处。
5)单击万绿市关键网MME网元，然后再单击万绿市关键网下面两个交换机，完成网络拓扑连接。
6)仿照步骤5，单击万绿市关键网SGW、PGW、HSS网元，然后再单击万绿市关键网下面一个交换机，完成网络拓扑连接。

5、试验小结
完成和LTE理论课上完全一致LTE拓扑结构图。
网络拓扑结构和网络连线相关，会伴随站点数量和物理位置改变而改变。

6、评定标准
1)每个网元全部要找准。
2)网元连接全部建立成功，不可漏缺。

7、试验任务拓展
请完成千湖市关键网网络拓扑图。

8、思索和练习
设置双平面有什么作用？

试验二：无线接入网容量计划

1、试验目标和要求
1)掌握无线接入网容量、覆盖估算方法；
2)完成大型城市无线接入网容量估算能力（以万绿市为例）；
3)完成大型城市无线接入网覆盖估算能力（以万绿市为例）。

2、试验内容
1)完成大型城市无线接入网容量估算（以万绿市为例）；
2)完成大型城市无线接入网覆盖估算（以万绿市为例）。

3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)无线接入网容量估算方法；
2)无线接入网覆盖估算方法。

4、试验步骤
任务一：无线接入网容量估算
1)打开仿真软件，选择最上方按钮“容量计划”。
2)单击软件界面左上方“无线接入网”按钮。
3)再单击软件界面左边“万绿”按钮，进入万绿市主界面，经过对万绿市背景介绍分析选择“Model A”。
4)鼠标左键单击软件界面右下方“Step2”按钮，进入容量估算界面，首先估算单用户移动上网忙时平均流量需求。

5)再估算FTP业务单业务平均数据流量。

6)再估算VOD、AOD业务单业务平均数据流量。

7)单用户忙时业务平均吞吐量是3种数据流量之和。

8)计算本市4G总用户数。

9)计算本市计划区域总吞吐量需求。

10)计算MIMO-FDD 单站吞吐量。

11)依据容量估算，计算出需要布署站点数量。

任务二：无线接入网覆盖估算
1)在完成无线接入网容量估算基础上，单击“Step3”按钮进入覆盖估算界面，选择65度定向站。
2)依据站点选型，得出小区覆盖半径。

3)依据站点选型，计算单站最大覆盖面积。

4)计算覆盖估算站点数量。

5)依据容量估算和覆盖估算两种方法得出站点数量，取较大站点数量，即为本市计划区域布署站点数。

6)依据本市计划区域布署站点数，得出单站吞吐量。

5、试验小结
在无线接入网容量计划中，容量估算和覆盖计划是两种不一样估算方法，哪种方法更能表现现网需求，就选择哪种。

6、评定标准
1)计算结果正确。
2)能够依据现网需求选择适宜站点数量。

7、试验任务拓展
请完成中型城市千湖市无线接入网容量计划。

8、思索和练习
在计划中型城市或小型城市时候该怎样选择模型？

试验三：关键网容量计划
1、试验目标和要求
1)掌握MME、SGW、PGW网元估算计算方法；
2)含有完成大型城市关键网MME、SGW、PGW这类关键网元容量计划能力。

2、试验内容
1)大型城市关键网MME容量计划（以万绿市为例）；
2)大型城市关键网SGW容量计划（以万绿市为例）；
3)大型城市关键网PGW容量计划（以万绿市为例）。

3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)影响MME、SGW、PGW网元容量估算原因；
2)掌握MME、SGW、PGW网元估算计算方法。

4、试验步骤
任务一：MME系统容量估算
1)打开仿真软件，选择最上方按钮“容量计划”按钮。
2)单击软件界面左上方“关键网”按钮。
3)再单击软件界面左边“万绿”按钮，进入万绿市主界面，然后单击自动同时无线侧参数。

4)鼠标左键单击软件界面右下方“Step2”按钮，进入MME容量估算界面，首先估算SAU数。

5)估算MME系统信令吞吐量。

6)再计算S11接口信令流量。

7)再计算S6a接口信令流量。

8)最终，得出总MME系统信令吞吐量。

任务二：SGW系统容量估算
1)在完成MME容量估算基础上，单击“Step3”按钮进入SGW系统容量估算界面。计算SGW系统支持EPS承载上下文数。

2)估算SGW系统处理能力。

3)再估算SGW系统吞吐量。首先计算S1-U接口流量。

4)再计算S5接口流量。

5)依据公式计算SGW系统吞吐量。

任务三：PGW系统容量估算
1) 在完成SGW容量估算基础上，单击“Step4”按钮进入PGW系统容量估算界面。首先估量EPS承载上下文数。

2)估算PGW系统处理能力。

3)再估算PGW系统吞吐量。先计算S5接口流量。

4)再计算SGi接口流量。

5)依据公式计算PGW系统吞吐量。

5、试验小结
EPC系统中各个网元功效不一样，所以影响各个网元容量原因和系统容量估算方法也不一样。

6、评定标准
3)计算结果正确。
4)选择适宜公式进行计算。

7、试验任务拓展
请完成中型城市千湖市关键网容量计划。

8、思索和练习
从对MME SGW和PGW容量计划中总结出这三个网元各自作用。

试验四：无线侧设备配置
1、试验目标和要求
1)掌握无线侧机房多种网元名称及作用，并能用具体名称线缆把网元连接成功；
2)含有配置大型城市无线侧机房设备能力。
2、试验内容
1)大型城市无线接入网BBU数据配置（以万绿市为例）。
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)无线侧机房多种网元名称及作用；
2)连接各个网元线缆名称及用途；
3)无线侧设备机房配置步骤。
4、试验步骤
任务一：设备配置
1)打开仿真软件，选择最上方按钮“设备配置”按钮。
2)然后在出现一片机房里找到“万绿市A站点机房”按钮，点击进入。
3)单击机房门，进入机房内部，从左往右分别是装有BBU机柜、装有PTN机柜和ODF架。

4)首先单击下最左边柜子，进入BBU机柜，发觉右下角有设备池，设备池里有BBU，鼠标左键单击BBU，然后按住鼠标左键不放，将其拖到BBU机柜，然后单击BBU，进入BBU内部结构界面。

5)单击左上角退回按钮退回到3个机柜界面，然后单击中间柜子进入PTN界面，在此时设备池中选择一个小型PTN，将它拖拽到PTN机柜。

6)单击左上角退回按钮退回到3个机柜界面，然后单击右边柜子进入ODF架界面。

7)单击左上角退回按钮退回到完整机房界面，然后单击“GPS”进入GPS界面。
8)单击左上角退回按钮退回到完整机房界面，然后单击“天线”进入RRU界面，从设备池中随机选择一个RRU，拖到红色方框位置即可。

任务二：设备间连线
1) 在完成任务一前提下，单击进入万绿市A站点机房，在右上角显示设备指示图，依据此图来实现设备间切换。

2) 首先我们在设备指示图上单击BBU机柜，进入BBU内部结构，软件右下角出现线缆池。

3) 鼠标左键单击线缆池成对LC-LC光纤并按住不放，发觉BBU上面三个接口展现黄色状态，既能够插线缆，我们将光纤差到TX0=RX0口上。

4) 反复步骤3，用LC-LC光纤完成BBU和RRU2和RRU3连线。

5) 再进行RRU和天线之间连线，因为默认使用2*2天线模式，所以我们将RRU和天线ANT1和ANT4连接起来，在线缆池里选择天线跳线，鼠标左键单击RRU1，再单击RRU1上ANT1，完成一端连接，然后单击设备指示图里ANT1，再单击ANT1里面ANT1，完成另一端连接。用一样方法完成ANT4连线。最终分别完成RRU2和RRU3和天线连接。

6) 进行BBU和GPS连接，在线缆池里找到GPS馈线，单击GPS馈线，单击设备指示图BBU，将GPS馈线一端连在BBUIN端口上，然后单击设备指示图GPS，将另一端连好。

7)最终进行BBU和PTN连接，在这里我们采取光纤连接，在线缆池里找到成正确LC-LC光纤，单击它，单击设备指示图中BBU，然后将成对LC-LC光纤一端连在BBUTXRX端口上。单击设备指示图PTN，将另一端连在PTN槽位1GE1上面。

5、试验小结
在设备连线过程中，因为设备之间端口很多，只有选择正确端口才能确保设备间互通。

6、评定标准
选择端口正确是否。

7、试验任务拓展
请完成中型城市千湖市无线侧机房设备配置。

8、思索和练习
假如RRU和天线连接接反，会出现什么样结果？

试验五：BBU数据配置
1、试验目标和要求
1)掌握BBU网元配置；
2)掌握BBU网元和关键网对接配置；
3)含有配置大型城市无线无线接入网BBU数据配置能力。
2、试验内容
大型城市无线接入网BBU数据配置（以万绿市为例）
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)BBU网元配置；
2)BBU和关键网对接配置。
4、试验步骤
任务一：BBU数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)单击界面左上方“万绿市A站点机房-无线”按钮，点击进入。
3)进入无线配置界面。
4)鼠标左键单击配置节点里面BBU按钮，进入BBU数据配置界面，首先单击网元管理按钮，在右边弹出界面中将数据填写完整，然后单击确定按钮。

5)单击IP配置按钮，进行BBUIP配置，其中，IP配置就是数据计划里面EnodeB数据，网关地址就是连接EnodeBPTN地址，完成后单击确定按钮。

6）再进行对接配置，第一个对接过程是Enode B 到MME过程，即SCTP配置，远端IP地址就是S1-MME地址。

7) 第二个对接过程是Enode B到SGW过程，即静态路由配置，目标IP地址就是S1-U地址。

8)依据BBU和RRU设备配置，将BBU物理参数配置好。

5、试验小结
在进行BBU数据配置时，一定要注意网关地址和下一跳地址全部是和之相邻PTN地址。

6、评定标准
数据配置表正确。

7、试验任务拓展
请完成中型城市千湖市BBU数据配置。

8、思索和练习
在进行BBU和关键网对接过程中，为何下一跳地址不是关键网物理接口地址？
试验六：无线射频数据配置
1、试验目标和要求
1)掌握RRU射频、小区和邻区配置；
2)含有完成大型城市无线接入网无线射频、小区和邻区数据配置能力。
2、试验内容
大型城市无线接入网无线射频数据配置（以万绿市为例）。
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)RRU射频配置；
2)小区数据配置；
3)邻区数据配置。
4、试验步骤
任务一：无线射频数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)单击界面左上方“万绿市A站点机房-无线”按钮，点击进入。
3)进入无线配置界面。

4)鼠标左键单击配置节点里面RRU1按钮，进入无线射频数据配置界面，首先单击射频配置按钮，进入RRU1射频配置界面。其中，支持频段范围依据选择TDD制式还是FDD制式来决定，RRU收发模式依据RRU和ANT具体连线模式选择对应MIMO模式。同理，在发射和接收端口号对应位置打勾。

5)完成RRU1射频数据配置以后，RRU2、RRU3射频数据配置和RRU1完全相同。

任务二：无线小区及邻区配置
1)在完成任务一前提下，单击无线参数，进行小区配置。因为设备配置里配置了3个RRU，所以我们创建3个小区。单击右上方“+”按钮，先增加小区1,其中小区标示ID是每个小区一个，不能反复。TAC是4位十六进制数。

2) 完成小区1配置后，再完成小区2和小区3配置。

3)进行和千湖市邻接小区配置，此时需要注意是所做小区基础信息一定要正确，制式设为TDD模式。

4)再做和小型城市百山市邻接关系，将它制式设为FDD模式。

5)做小区邻接关系表配置，大型城市有三个小区，所以需要做三个邻接关系表，单击“邻接关系表配置”按钮，首先添加第一个邻接关系表，单击“+”将全部邻接关系全部添加进去。

6)反复步骤5，将小区2和小区3邻接关系表也添加进去。

5、试验小结
在做小区无线数据配置时，不管是本基站还是邻接基站小区标识ID全部不能反复，不然不能进行切换。

6、评定标准
1）小区标识ID正确。
2）邻接关系表正确。

7、试验任务拓展
请完成中型城市千湖市无线射频配置和邻接小区配置。

8、思索和练习
在做RRU射频配置时，3个RRU所选频段能否不一致？

试验七：关键网设备配置
1、试验目标和要求
1)掌握关键网机房多种网元名称及作用，并能用具体名称线缆把网元连接成功；
2)含有完成大型城市关键网机房设备配置能力。
2、试验内容
大型城市关键网机房设备配置（以万绿市关键网机房为例）。
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)关键网机房多种网元名称及作用；
2)连接各网元先练名称和用途。
4、试验步骤
任务一：设备配置
1)打开仿真软件，选择最上方按钮“设备配置”按钮。
2)然后在一片机房里找到“万绿市关键网机房”按钮，点击进入。

3)首先单击最左边柜子，进入装有MME、SGW、PGW机柜，发觉右下角有设备池，此时需要用到我们之前所做容量计划结果来配置数据。依据容量计划结果，选择大型MME、SGW、PGW。

4)单击左上角退回按钮，退回到三个机柜界面，然后单击中间柜子进入装有HSS机柜，选择大型HSS。

5)单击左上角退回按钮，退回到三个机柜界面，然后单击右边柜子进入装有ODF架界面，左键单击蓝色框架，进入ODF架内部结构，查看光纤配件架。

6)单击设备指示图里SW1，进入交换机界面，查看交换机接口。

任务二：设备间连线
1)在完成任务1前提下，单击进入万绿市关键网机房，看到设备指示图。
2)在设备指示图上单击MME，进入MME内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1任意一个10GE光口。

3) 在设备指示图上单击SGW，进入SGW内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1任意一个10GE光口。

4) 在设备指示图上单击PGW，进入PGW内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1任意一个10GE光口。

5) 在设备指示图上单击HSS，进入HSS内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1任意一个10GE光口。

6)全部网元和SW1相连完成后，将SW1和ODF配线架相连，最终目标是和下面承载网相连。选择LC-LC光纤，一头连SW1任意一个剩下10GE光口上，另一头连在ODF配线架第一排上面。

5、试验小结
在设备连线过程中，一定要注意光口匹配，100GE光口不能连接10GE光口上。

6、评定标准
1）光口连接匹配。
2）各个网元连接完成。

7、试验任务拓展
请完成中型城市千湖市关键网设备配置。

8、思索和练习
不一样类型设备提供光口和网口是否一致？

试验八：MME数据配置
1、试验目标和要求
1)掌握MME网元配置及和其它网元路由配置；
2)含有完成大型城市关键网MME数据配置能力。

2、试验内容
大型城市关键网MME数据配置（以万绿市为例）。

3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)MME网元配置；
2)MME和其它网元路由配置。

4、试验步骤
任务一：MME数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市关键网机房”按钮，点击进入。
3)进入关键网配置界面。
4)鼠标单击配置节点里面MME按钮，进入MME数据配置界面。首先单击设置全局移动参数按钮，在右边弹出来界面将数据填写完整，再单击确定。

5）单击设置MME控制面地址按钮，MME控制地址就是MMES11接口IP地址，依据地址计划填写。

6）单击和Enode B 对接配置按钮，增加和基站偶联，其中当地偶联IP地址为S1-MME地址，对端偶联IP为Enode B 地址。

7)单击增加TA按钮，增加TAC区域，TAC值为4位十六进制。

8)单击和HSS对接配置按钮，再单击增加diameter连接按钮，然后单击+按钮。在Diameter链接1对接过程中，偶联本端IP为MMES6A地址，偶联对端IP为HSSS6A地址。单击号码分析配置按钮，再单击+按钮，分析号码输入IMSI前几位，比如MCC+MNC地址，链接ID和Diameter链接1中相同。

9)单击和SGW对接配置按钮，控制面地址为MMES11地址。

10)单击基础会话业务配置按钮，有3个基础会话业务需要配置。其中，APN地址解析是寻址到PGW，即为PGWS5/S8地址，APN名称设置为test。APN填入test.apn.epc.mnc001.mcc460.3gppnetwork.org。

EPC地址解析是寻址到SGW，即为SGWS11地址。EPC地址解析名称为tac-lb1B.tac-hb1A.tac.epc.mnc001.mcc460.3gppnetwork.org。

MME地址解析是寻址到对端MME，即为对端MMES10地址，所以全部参数需要填写对端关键网信息。设对端是千湖市MME,名称填写mmec2.mmegi2.mme.epc.mnc001.mmc460.3gppnetwork.org。

11)单击接口IP配置按钮，增加MME主用单板物理接口，即在第7槽位单板物理接口IP地址。

12)单击路由配置按钮，增加MME到其它相邻网元路由配置，首先到SGW网元，那么目标地址为SGWS11地址，下一跳地址为SGW接口地址。

增加MME到HSS网元路由，那么目标地址为HSSS6A地址，下一跳地址为HSS接口地址。

增加MME到Enode B网元路由，那么目标地址为Enode BIP地址，下一跳地址为和关键网相邻PTN地址。

增加MME到对端MME网元路由，那么目标地址为对端MMES10地址，下一跳地址为和关键网相邻PTN地址。

5、试验小结
在做MME数据配置时，一定要注意对接IP地址配置和路由IP地址配置区分。

6、评定标准
1）IP地址配置正确
2）和每个网元全部配置完成

7、试验任务拓展
请完成中型城市千湖市MME数据配置。

8、思索和练习
APN地址解析和EPC地址解析在LTE哪些过程中会用到？

试验九：SGW数据配置
1、试验目标和要求
1)掌握SGW网元配置及和其它网元路由配置；
2)含有完成大型城市关键网SGW数据配置能力。
2、试验内容
大型城市关键网SGW数据配置（以万绿市为例）
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)SGW网元配置；
2)SGW和其它网元路由配置。
4、试验步骤
任务一：SGW数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市关键网机房”按钮，点击进入。
3)进入关键网配置界面。
4)鼠标单击配置节点里面SGW按钮，进入SGW数据配置界面。首先单击PLMN配置按钮，将MCC和MNC填写进去，再单击确定。

5)单击和MME对接配置按钮，MME对接地址就是SGWS11接口IP地址，依据地址计划填写。

6)单击和Enode B 对接配置按钮，增加和基站偶联，其中当地偶联IP地址为S1-U地址，对端偶联IP为Enode B 地址。

7)单击和PGW对接配置按钮，和PGW对接地址为SGWS5/S8地址。

8)单击接口IP配置按钮，增加SGW主用单板物理接口，即在第7个槽位单板物理接口IP地址。

9)单击和路由配置按钮，增加SGW到其它相邻网元路由配置，首先到MME网元，那么目标地址为MMES11地址,下一跳地址为MME接口地址。

10)增加SGW到PGW网元路由，目标地址为PGWS5/S8地址,下一跳地址为PGW接口地址。

11)增加SGW到Enode B网元路由，目标地址为Enode BIP地址,下一跳地址为和关键网相邻PTN地址。

5、试验小结
在做SGW数据配置时，一定要注意对接IP地址配置和路由IP地址配置区分。

6、评定标准
1）IP地址配置正确
2）和每个网元连接全部配置完成

7、试验任务拓展
请完成中型城市千湖市SGW数据配置。

8、思索和练习
SGW网元为何没做到HSS网元作用？

试验十：PGW数据配置
1、试验目标和要求
1)掌握PGW网元配置及和其它网元路由配置；
2)含有完成大型城市关键网PGW数据配置能力。
2、试验内容
大型城市关键网PGW数据配置（以万绿市为例）。
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)PGW网元配置；
2)PGW和其它网元路由配置。
4、试验步骤
任务一：PGW数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市关键网机房”按钮，点击进入。
3)进入关键网配置界面。
4)鼠标单击配置节点里面PGW按钮，进入PGW数据配置界面。首先单击PLMN配置按钮，将MCC和MNC填写进去，再单击确定。

5)单击和SGW对接配置按钮，和SGW对接地址就是PGWS5/S8地址，依据地址计划填写。

6)单击地址池配置按钮，配置一个IP地址池供PGW使用。

7)单击接口IP配置按钮，增加PGW主用单板物理接口，即在第7个槽位单板物理接口IP地址。

8)单击和路由配置按钮，增加PGW到其它相邻网元路由配置，只有SGW和之相邻，所以配到SGW路由，那么目标地址为SGWS5或S8地址，下一跳地址为SGW接口地址。

5、试验小结
在做PGW数据配置时，一定要注意对接IP地址配置和路由IP地址配置区分。

6、评定标准
1）IP地址配置正确
2）和每个网元连接全部配置完成

7、试验任务拓展
请完成中型城市千湖市PGW数据配置。

8、思索和练习
PGW网元和SGW网元区分？

试验十一：HSS数据配置
1、试验目标和要求
1)掌握HSS网元配置及和其它网元路由配置；
2)含有完成大型城市关键网HSS数据配置能力。
2、试验内容
大型城市关键网HSS数据配置（以万绿市为例）。
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
3)HSS网元配置；
4)HSS和其它网元路由配置。
4、试验步骤
任务一：HSS数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市关键网机房”按钮，点击进入。
3)进入关键网配置界面。
4)鼠标单击配置节点里面HSS按钮，进入HSS数据配置界面。首先单击和MME对接配置按钮，再单击+按钮。

5)单击接口IP配置按钮，增加HSS主用单板物理接口，即在第7个槽位单板物理接口IP地址。

6)单击和路由配置按钮，增加HSS到其它相邻网元路由配置，只有MME和之相邻，目标地址为MMES6A地址，下一跳地址为MME接口地址。

7)单击签约模板信息按钮，将用户签约模板基础信息填写进去。

8)单击鉴权信息按钮，鉴权信息中，KI是32位十六进制数。

9)单击用户标识按钮，用户信息包含IMSI和MSISDN。

5、试验小结
在做HSS数据配置时，一定要注意对接IP地址配置和路由IP地址配置区分。

6、评定标准
1）IP地址配置正确
2）和每个网元连接全部配置完成

7、试验任务拓展
请完成中型城市千湖市HSS数据配置。

8、思索和练习
HSS网元作用？

试验十二：试验室模式联调
1、试验目标和要求
1)掌握试验室模式下LTE网络故障排除方法；
2)含有完成LTE网络故障排除，实现在试验室环境下拨测成功和切换成功能力。
2、试验内容
LTE网络故障排除，实现在试验室环境下拨测成功和切换成功。
3、试验准备
（1）试验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识关键点
1)怎样寻求LTE网络故障；
2)排除LTE网络故障方法。
4、试验步骤
任务一：案例-故障排查一
1)首先单击业务测试按钮下面告警，关键依据告警来排除故障。
2)依据告警提醒，先排除设备配置故障，再排除数据配置故障。
3)依据告警提醒，排查RRU2射频故障告警。
4)再排查BBU连线故障，查看BBU数据配置。
5)再观察告警，发觉在无线机房BBU有S1-C告警，关键网机房MME也有S1-MME故障，这全部是BBU和关键网对接数据配置问题。
6)接下来排查S6a错误，此错误是指MME和HSS对接信息错误，检验对接信息配置。
7)接下里排查S11错误，可能是因为MME和SGW对接路由或接口信息发生了错误。
8)查看业务调试业务观察，排查每一个网元基础信息，最终发觉PGWPLMN配置错误。
9)发觉找不到相关SGW错误，可能是因为MME网元里面EPC地址解析信息配置错误。
10)回到业务验证界面，发觉能够拨测了，故障排除完成。
5、试验小结
在做无线和关键网排障时候，能够先排查设备连线错误，再排查数据配置错误，在排查数据配置错误时候，一定要依据故障来一个接口一个接口地排查。
6、评定标准
1）全部故障一一找出
2）故障排除完成，拨测顺畅
7、试验任务拓展
请完成故障排查二和故障排查三
8、思索和练习
假如故障是找不到相关PGW应该怎样排查？
