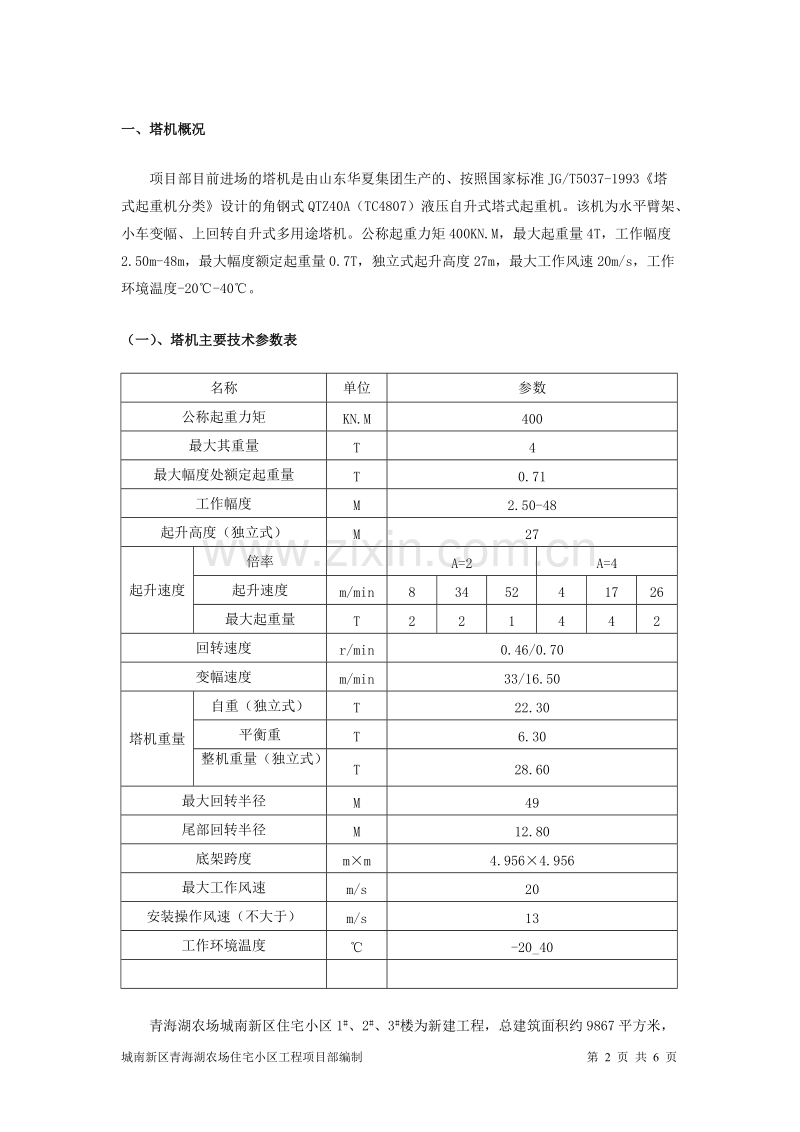

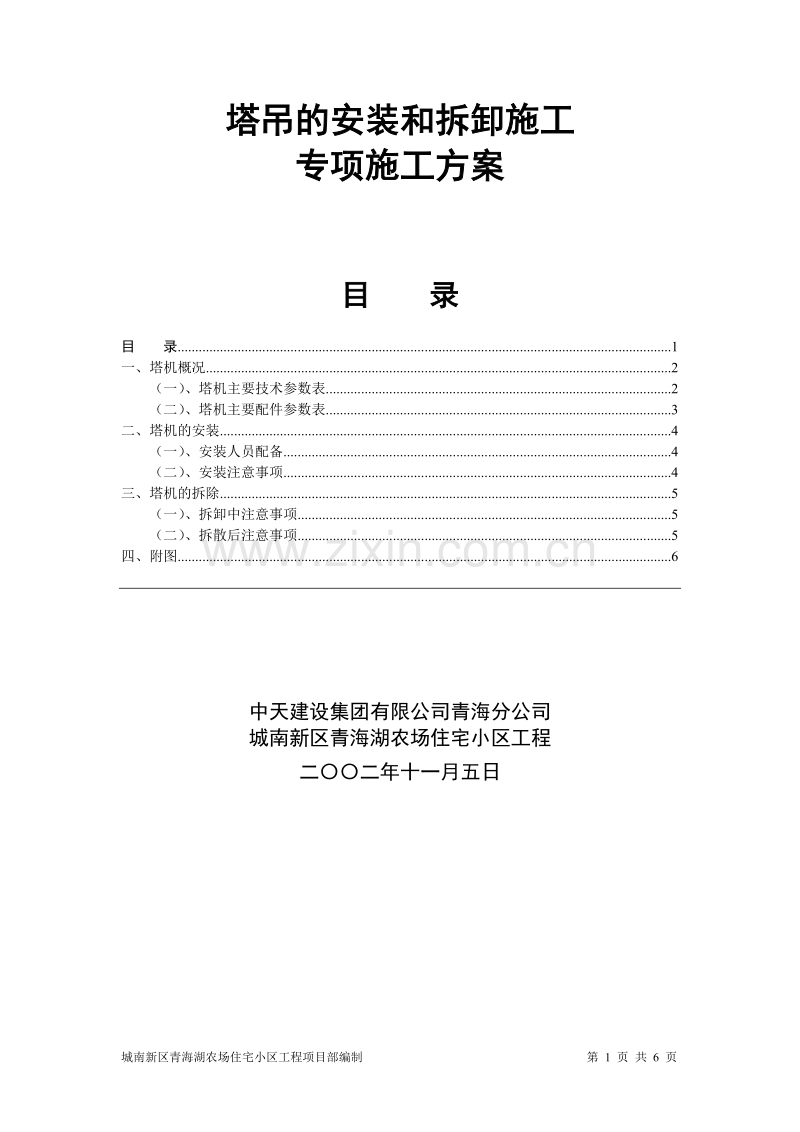

塔吊的安装和拆卸施工专项施工方案目 录目 录1一、塔机概况2（一）、塔机主要技术参数表2（二）、塔机主要配件参数表3二、塔机的安装4（一）、安装人员配备4（二）、安装注意事项4三、塔机的拆除5（一）、拆卸中注意事项5（二）、拆散后注意事项5四、附图6中天建设集团有限公司青海分公司城南新区青海湖农场住宅小区工程二二年十一月五日一、塔机概况项目部目前进场的塔机是由山东华夏集团生产的、按照国家标准JG/T5037-1993塔式起重机分类设计的角钢式QTZ40A（TC4807）液压自升式塔式起重机。该机为水平臂架、小车变幅、上回转自升式多用途塔机。公称起重力矩400KN.M，最大起重量4T，工作幅度2.50m-48m，最大幅度额定起重量0.7T，独立式起升高度27m，最大工作风速20m/s，工作环境温度-20-40。（一）、塔机主要技术参数表名称单位参数公称起重力矩KN.M400最大其重量T4最大幅度处额定起重量T0.71工作幅度M2.50-48起升高度（独立式）M27起升速度倍率A=2A=4起升速度m/min8345241726最大起重量T221442回转速度r/min0.46/0.70变幅速度m/min33/16.50塔机重量自重（独立式）T22.30平衡重T6.30整机重量（独立式）T28.60最大回转半径M49尾部回转半径M12.80底架跨度mm4.9564.956最大工作风速m/s20安装操作风速（不大于）m/s13工作环境温度-20_40青海湖农场城南新区住宅小区1#、2#、3#楼为新建工程，总建筑面积约9867平方米，建筑为地上六层,底下设2.2m高架空层，房屋建筑总高度18.6米。塔机安装于2#、3#楼之间，主要配合2#楼3个单元的施工（照顾3#楼2个单元的施工）。（二）、塔机主要配件参数表名 称参数起升机构电动机型号YZS200L1-4/6/24功率KW15/15/4转速r/min1440/960/220减速机型号JZQ500中心距Mm500减速比I=15.75制动器型号YWZ-300制动力矩N.m450液压推动器YT1-45钢丝绳6*37-11-1670-I-甲-右交回转机构电动机型号YD132S-6/4 B5功率KW3/4转速r/min970/1440减速机XX4-80-195C回转支承HSW.30.1220液力偶合器YOX-250A变幅机构电动机型号YD112M-8/4 B5功率KW1.50/2.40转速r/min700/1410减速机型号WCJ120减速比I=39钢丝绳6*19-602-1570-I-甲-右交顶升机构电动机型号Y112M-4 B5功率KW4转速r/min1440液压油缸HSGK-125/90E行程Mm1320额定压力Mpa16二、塔机的安装（一）、安装人员配备塔机安装属高空作业，危险性较大，必须由专业人员进行安装。进入安装现场的所有人员必须明确职责、坚守岗位、听从指挥。1、项目部施工负责人为现场总指挥，负责全面安装工作。2、项目部安全员负责安装现场的安全工作，按塔机使用说明书的规定和有关安全规范进行安装检查，及时发现、处理事故隐患，随时向施工负责人报告安全情况。3、安装指导员负责处理安装过程中的技术问题；向安装人员宣讲塔机技术性能，指出安装要点，讲解作业方案；指导塔机的调试，直至整机正常运转。4、电气安装员负责安装过程中电气系统的操作。5、拉绳指挥员负责通过拉绳调整安装部件的空中位置时的统一指挥。（二）、安装注意事项1、塔机的安装工作应在风力小于四级时进行，要保证足够的安装场地及安装场地无障碍物。2、安装前的准备工作必须具备。塔机基础和底架必须严格按规范施工制作，基础混凝土必须密实、无蜂窝，标号不得低于300号，必需达到规定90%强度方能安装整机。基础平面允差小于1/500。（地基基础及基础剖面图见附图）3、安装时必须遵循立塔程序，严格按照使用说明书安装。听从安装指导员的指挥。4、塔机组装顺序：安装底架安装标准节安装套架回转支承总成安装塔顶安装平衡臂总成安装司机室安装起重臂总成。5、待塔机组装完毕并进行空车试运转正常后，方可进行顶升作业。顶升作业时必须由专人指挥、专人照管电源、专人操作液压系统、专人装拆紧固连接螺栓。6、塔机加节完毕，应旋转臂架至不同角度，检查塔身各接头处和底架与基础节和地脚螺栓的拧紧问题。7、要注意吊点的选择。根据吊装部件选用长度适当、质量可靠的吊具。严禁将钢丝绳直接穿在安装吊耳上，以免将钢丝绳磨断。8、塔机各部件的所有零件，不得随意替换。要检查各齿轮、润滑部件，及时加注。9、必须安装和使用保护安全设施，如扶梯护栏等。10、在安装(拆卸)过程中，严禁安装（拆卸）一个臂架就中断作业。 11、塔机在安装、顶升、运行、拆除过程中，当听到有异常音响时应立即停止作业，未排除故障不允许恢复工作。12、塔机的各种安全保护装置一旦调试完毕，任何人不得随意进行调整，更不准擅自取消。13、安装人员进入施工现场必须戴好安全帽，高空作业时必须拴好安全带。14、非工作人员禁止进入施工现场。三、塔机的拆除（一）、拆卸中注意事项1、塔机的拆卸也应由专业人员进行，配备相应监护人员，明确职责、落实措施。2、塔机拆卸前，应对顶升机构进行保养和试运转。3、在试运转过程，应有目的地对限位器、回转机构的制动器等进行可靠性检验。4、在塔机标准节拆出、套架与塔身没有连成整体前，严禁使用回转机构。5、塔机拆卸时应对顶升机构的主要受力件经常检查。6、顶升机构工作时，所有操作人员应集中精力观察各相对运动件的相对位置是否正常，如果套架在上升时，套架和塔身之间发生偏斜，应立即停止上升并下降。7、塔机拆卸方法同安装过程，只是工作程序与安装相反。须注意事项亦同安装过程。由于考虑到塔机拆卸时工作场地不如安装时宽敞，在拆卸时应特别注意工作程序、吊装堆放位置，不可马虎大意。（二）、拆散后注意事项1、塔机拆散后由工程技术人员和专业维修人员进行检查。2、对主要受力的结构件应检查金属疲劳、焊缝裂纹、结构变形等情况。检查塔机各零部件是否有损坏或碰伤等。3、检查完毕后，对缺陷、隐患进行修复后，需进行防锈、刷漆处理。四、附图说 明 星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址http:/ftp:/ 联系QQ：447255935电话：[phone]城南新区青海湖农场住宅小区工程项目部编制 第 6 页 共 6 页
