本体钢结构安装作业指导书B.doc

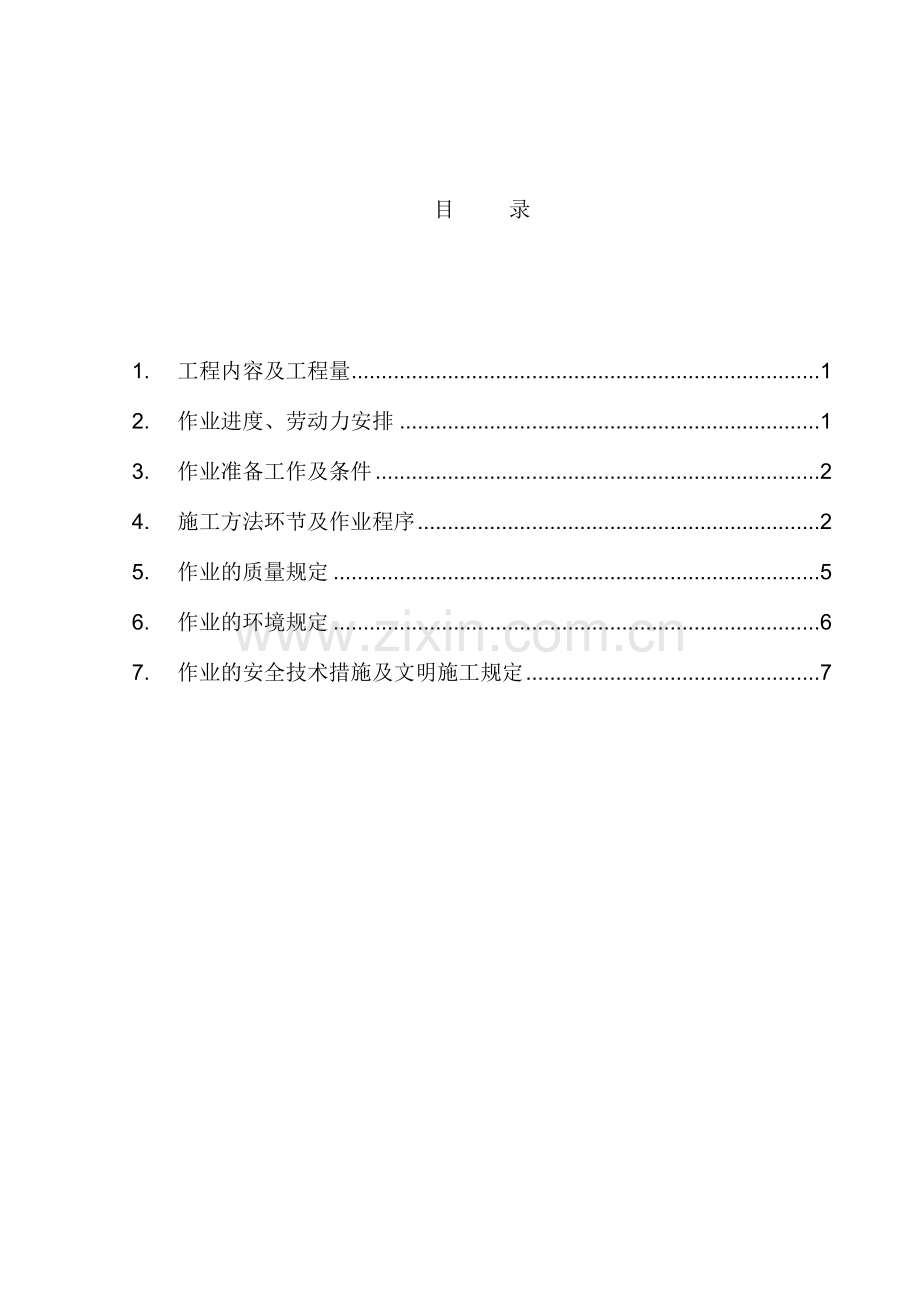

目 录

1. 工程内容及工程量 1
2. 作业进度、劳动力安排 1
3. 作业准备工作及条件 2
4. 施工方法环节及作业程序 2
5. 作业的质量规定 5
6. 作业的环境规定 6
7. 作业的安全技术措施及文明施工规定 7

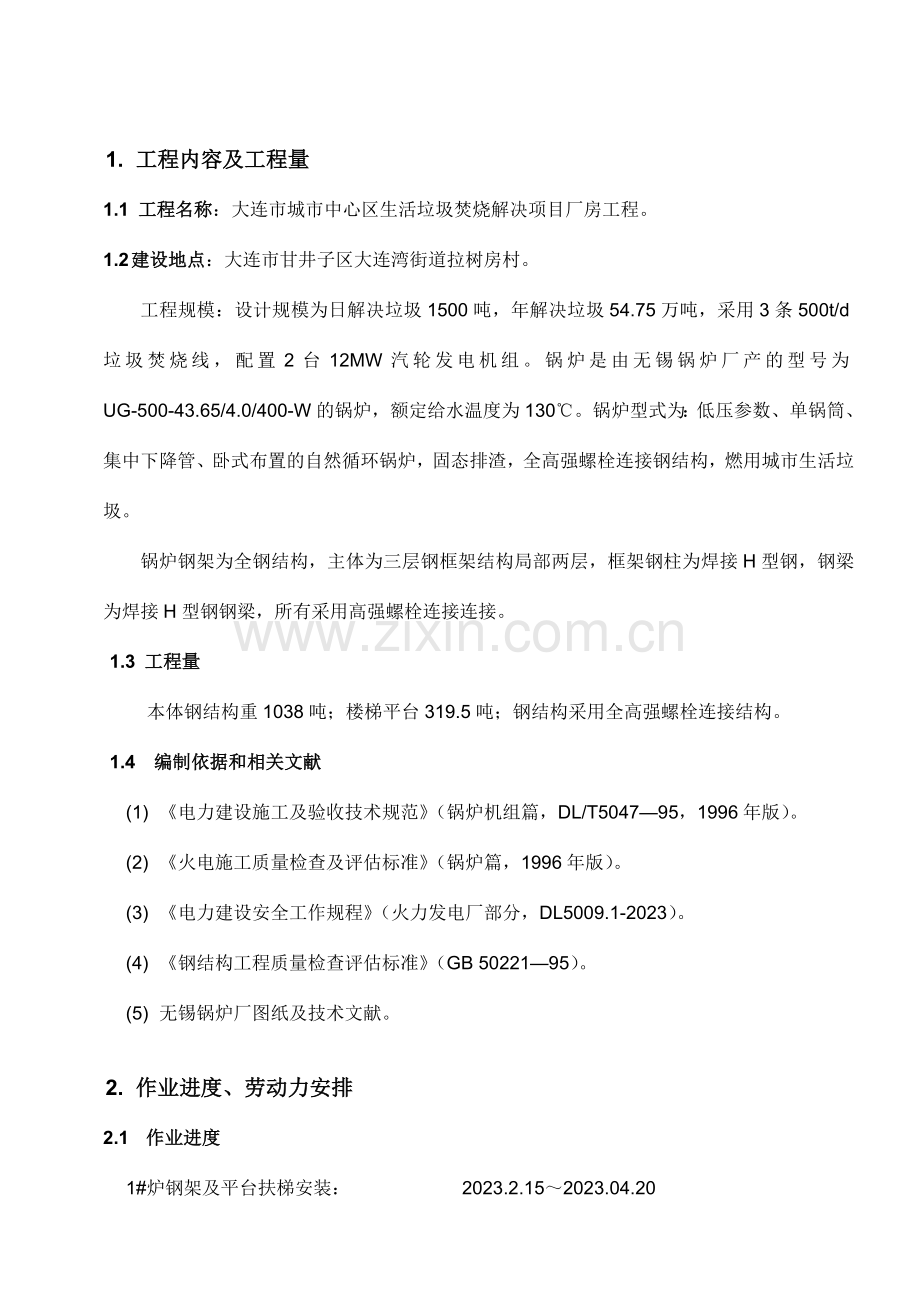

1. 工程内容及工程量
1.1 工程名称：大连市城市中心区生活垃圾焚烧解决项目厂房工程。
1.2 建设地点：大连市甘井子区大连湾街道拉树房村。
工程规模：设计规模为日解决垃圾1500吨，年解决垃圾54.75万吨，采用3条500t/d垃圾焚烧线，配置2台12MW汽轮发电机组。锅炉是由无锡锅炉厂产的型号为UG-500-43.65/4.0/400-W的锅炉，额定给水温度为130℃。锅炉型式为：低压参数、单锅筒、集中下降管、卧式布置的自然循环锅炉，固态排渣，全高强螺栓连接钢结构，燃用城市生活垃圾。
锅炉钢架为全钢结构，主体为三层钢框架结构局部两层，框架钢柱为焊接H型钢，钢梁为焊接H型钢钢梁，所有采用高强螺栓连接连接。
1.3 工程量
本体钢结构重1038吨；楼梯平台319.5吨；钢结构采用全高强螺栓连接结构。
1.4 编制依据和相关文献
(1) 《电力建设施工及验收技术规范》（锅炉机组篇，DL/T5047—95，1996年版）。
(2) 《火电施工质量检查及评估标准》（锅炉篇，1996年版）。
(3) 《电力建设安全工作规程》（火力发电厂部分，DL5009.1-2023）。
(4) 《钢结构工程质量检查评估标准》（GB 50221—95）。
(5) 无锡锅炉厂图纸及技术文献。
2. 作业进度、劳动力安排
2.1 作业进度
1#炉钢架及平台扶梯安装： 2023.2.15～2023.04.20
2#炉钢架及平台扶梯安装： 2023.4.16～2023.06.10
3#炉钢架及平台扶梯安装： 2023.5.20～2023.07.14
2.2 劳动力安排
(1) 安装工： 30人
(2) 焊工： 10人
(3) 起重工： 6人
(4) 技术员： 1人
(5) 质检员： 1人
(6) 安全员： 1人
(7) 其它管理人员 ： 2人
3. 作业准备工作及条件
3.1 作业人员的资质规定
(1) 施工负责人必须具有初级以上技术等级资格。
(2) 施工班长必须通过专业考试并具有初级以上技术等级资格。
(3) 所有施工人员必须通过三级安全考试并合格。
(4) 所有施工人员必须经体检合格方可施工作业。
3.2 作业机械、工具、仪器、仪表的规定
序号
机具名称
规格及型号
数量
备注
1
塔式起重机
STT293-16t
1
钢架吊装
2
25吨汽车吊
QY50H
1
运送/钢架吊装
4
平板拖车组
30t
1
运送
5
载重汽车
20t
1
运送
6
卷扬机
5t
4
安装预留件
7
钢盘尺
50m
1把
经校验
8
钢卷尺
5m
5把
经校验
9
弯尺
250mm×350mm
3把
经校验
10
弹簧称
500N
1把
经校验
11
电焊机

10台

12
水平仪

1台
经校验
13
经纬仪

1台
经校验
3.3 作业材料、半成品的质量规定
(1) 作业材料必须有出厂证明及合格证。
(2) 半成品符合图纸的技术规定，并经质检部门验收合格。
4. 施工方法环节及作业程序
4.1 施工准备
(1) 施工图纸会审；
(2) 施工工器具准备；
(3) 施工人员配备；
(4) 安全技术交底；
(5) 工程项目开工申请。
4.2 设备清点、验收，划线
(1) 制作施工定位锁和吊装专用器具。
(2) 对重要构件进行复测、检查，对中间圈梁、主立柱作100%的复测检查，其余部分作抽查，并作好记录。
(3) 对第一层钢架的立柱，划出1m标高线，并做好记录。
4.3 基础复查、划线
(1)复查基础纵横中心线，误差在规定范围内；
(2)测量基础标高，调整好地脚螺栓螺母的位置，以保证柱底板下不小于50mm的灌浆高度。
4.4 设备运送
锅炉钢架及其它设备在设备置场通过拖车运送至吊装现场。钢架运送设专门的运送人员，尽也许按安装顺序运送，绝不能漏运、少运或多运。做到运送、卸车、吊装流水线式施工。
4.5 钢架安装
4.5.1 钢架组合安装
(1) 根据设备及供货顺序，本着尽量扩大地面组合，减少高空作业的原则，可在地面将相邻两根立柱及其之间的横梁、拉条组合在一起；组合明细（以1#炉为例）：Y1-X3与Y2-X3组合，Y1-X4与Y2-X4，Y1-X5与Y2-X5，Y1-X6与Y2-X6，Y1-X7与Y2-X7，Y1-X9与Y2-X9，Y1-X10与Y2-X10，Y1-X11与Y2-X11，Y1-X12与Y2-X12组合（组合涉及2柱之间所有钢梁及拉条）。
(2) 部件正式组装前，一定要检查尺寸，确认无误后方可进行连接。
(3) 组合时将部件找平垫牢，进行几何尺寸的校正。
(4) 钢架为全高强螺栓连接结构，安装严格按照以下规定进行：
A. 高强螺栓在安装时，先用撬棍和定位销将各件之间的螺栓螺孔对齐，再穿螺栓，当柱、梁就位后如发现螺栓孔有问题应及时同技术人员、厂家现场代表、甲方、监理部门联系解决，绝对不允许随意切割、扩孔等。
B. 高强螺栓管理措施：高强螺栓按我国现行标准GB3632-3633-83选用，螺栓材料为20MnTiB，螺母材料为35号钢，垫圈材料为45号钢。锅炉钢结构所有采用M16、M22、M24三种型号扭剪型高强螺栓。
C. 凡采用高强螺栓连结的构件，其连结的接触面均应通过打磨除锈并保持接口部位干燥，保证接触面具有足够的磨擦系数。
D. 高强螺栓安装前，应根据厂家提供的高强螺栓安装图逐个核对螺栓的规格和数量以防止规格错用，各节点高强螺栓长度为连结总厚度加35mm。
E. 高强螺栓安装过程中须注意螺母、垫圈的安装方向，不得装反，高强螺栓的紧固分为初紧和终紧两个环节进行，初紧工作在各局部安装找正完毕后进行，而终紧工作在构架整体复查找正工作完毕后进行。
F. 高强螺栓保管: 高强螺栓应随用随领，并按当天的需用量领取，剩余的必须妥善保管在库房内。高强螺栓在制造厂通过表面解决并涂有防腐油，在使用时要加强管理，保持其防腐、防尘状态。
G. 高强螺栓安装: 高强螺栓安装时，对相应连接部位的螺孔进行清理，不易安装的连接空应先用眼冲过孔定位，然后穿装连接螺栓，严禁用手锤强行穿入螺栓，对孔距不对的连接点，应采用铰刀扩孔，严重时应进行堵孔重新钻孔。在进行扩孔解决时，其周边的合格螺孔应穿入螺栓，并拧紧，以免铁屑、尘土落入夹缝内。
H. 高强螺栓紧固: 高强螺栓组紧固顺序应先紧中间，后紧两边，对称进行。初紧值一般为终紧值的50%左右，初紧完毕，对钢架进行复测及偏差纠正，整体找正工作结束后进行终紧，终紧值应严格按照设计规定紧固，终紧后对每个节点的螺栓扭矩值运用手动力矩扳手进行抽查，终紧后的高强螺栓要涂上防锈油漆防腐。
4.5.2 钢架组件吊装
(1) 吊装前在组件立柱顶部栓好四根缆风绳，以便及时就位和安装调整；立柱从上至下挂一软爬梯，以供钢丝绳脱钩。
(2) 组件吊装就位时，每根立柱下端由两人扶住，缓慢下降，使底板螺栓孔顺利穿过预埋地脚螺栓。当钢架立柱垂直度调整好、四根缆风绳固定好后，即可松钩。
4.5.3 立柱连梁及拉条安装
(1) 当相邻两组件吊装完毕后，应立即进行组件之间连梁及拉条的吊装；
(2) 连梁由钢丝绳捆绑吊装，必要时在钢丝绳与棱边摩擦处加包铁；
(3) 当钢架形成稳定框架后，即将内侧缆风绳拆除，以免影响其他构件吊装。
4.5.4 二次灌浆
(1) 二次灌浆待第一层钢架整体复查找正验收完毕且合格，螺栓终拧结束后进行，二次灌浆应保证柱底板底面接触面积不少于85%。
(2) 二次灌浆高度≥50mm，基础表面打出麻面，灌浆符合设计标准。
4.5.5 锅炉钢架整体复查找正
(1) 全面测量锅炉钢架的各项指标。
(2) 检查连接处的栓接紧固情况。
(3) 钢架找正由于日照、温差会引起钢架的变形，故找正工作宜放在阴天或日出前、日落后进行。
(4) 钢架整体找正结束后，应做好记录。
4.6 平台楼梯安装
(1) 对于梯子平台的构件，根据现场条件尽也许与钢架组装一体，平台、楼梯的安装必须满足锅炉本体压力件设备施工的实际需要。
(2) 平台栅格的铺设按图纸规定，并保证整齐美观，栅架之间的间隙0-10mm，安装时视具体情况，允许修割。
(3) 梯子平台的生根部件要一次焊接完毕。
4.7 钢架预留
影响汽包吊装的顶梁31FG10和31FG11缓装，该汽包存放完毕再进行安装。
4.8 施工用方案性材料
序号
名称
规格
单位
数量
备注
1
钢板
δ=20mm
㎡
6
做垫铁，用于钢架立柱安装
2
钢板
δ=16mm
㎡
6
做垫铁，用于钢架立柱安装
3
斜垫铁
160X100X20
对
90
用于钢架立柱安装
4
圆钢
φ16
米
500
柱头架子搭设
5
槽钢
[10
米
100
柱头架子搭设
5. 作业的质量规定
5.1 关键项目
(1) 锅炉基础划线及组件组合。
(2) 钢架整体复查找正。
5.2 质量保证措施
(1) 组合安装过程中应及时检查验收，上道工序未经检查验收合格不能进行下道工序施工。
(2) 安装过程中要全面监察到位，随时作好安装记录。
(3) 建立二级验收管理制度，实行班组自检、施工处质检员验收。强化三级验收管理制度。各级质检人员必须做到不漏检、不错检。对验收不合格的项目要及时整改，决不给工程留下丝毫隐患。
(4) 坚持“两会”、“一查”（即工地每周一次质量例会，每月一次质量分析会，工地每月组织一次质量大检查的质量管理制度）。
(5) 加强技术员现场的检查，使施工质量始终处在监控状态。
(6) 施工完毕经项目工地三级验收合格后，对需甲方监理工程师、质检站或质检中心站验收的项目，要及时整理资料，按规定提前告知对方，配合验收。针对提出的问题和规定及时整改并反馈。
6. 作业的环境规定
6.1 文明施工：施工场合应将保持整洁，垃圾、废料及时清除，做到“工完、料尽、场地清”，坚持文明施工。在高处清扫的垃圾和废料，不得向下抛掷。
6.2 降耗节能：临时钢材反复运用，减少水电不必要的浪费，杜绝长明灯、长流水等。
6.3 环境标准法规：
(1) 《中华人民共和国环境保护法》
(2) 《中华人民共和国节约能源法》
(3) 《中华人民共和国消防法》
(4) 《建设工程施工现场管理规定》
(5) 《城市节约用水管理规定》
6.4 环境管理方案
6.4.1 减小噪声排放方案
(1) 重要噪声声源有：角向砂轮、电钻、手锤敲击等。
(2) 噪声控制措施
a. 噪声大的施工时间应安排在6：00～22：00间进行。
b. 加强施工机械及工具的维修保养，缩断维修保养周期。
6.4.2 减小扬尘排放方案
(1) 扬尘源有：砂轮切割物件、火焊切割物件等。
(2) 施工现场扬尘控制措施
a. 作业面扬尘的控制：执行工完场清制度。
b. 现场垃圾站扬尘的控制：施工现场的垃圾及时清理，并对其进行密闭解决。
6.4.3 施工现场夜间无光管理方案
(1) 发光源有：照明用灯、火、电焊等。
(2) 控制措施
a. 统一施工现场照明灯具的规格，使用之前配备定向或可拆除灯罩，使夜间照明只照射施工区而不致影响周边居民。
b. 夜间电焊作业采用措施，保证不影响居民休息。
6.4.4 防止施工现场火灾、爆炸发生的管理方案
(1) 对现场施工管理人员和操作人员进行消防培训，增强消防意识。
(2) 对现场休息室、材料库、化学品仓库（如油漆库）等一律配备符合消防规定数量的环保型灭火器。
(3) 严格贯彻各项消防规章及防火管理制度。
(4) 氧气、乙炔瓶相距8米。
7. 作业的安全技术措施及文明施工规定
7.1 贯彻执行《电力建设安全工作规程》（DL 5009.1－2023）。
7.2 参与安装工作的人员须通过各级安全培训，安全考试体检合格后上岗作业。患有心脏病、高血压、癫痫病的人以及酒后人员不能从事高空作业。高空作业必须配戴安全带。
7.3 工程开工前须进行安全技术交底，所有人员鉴字后方可施工。
7.4 起重工具使用前须进行检查，确认无伤痕，无隐患后方可施工。
7.5 设备二次运送时，应绑扎牢，防止车辆行进中滑落。起重、吊车司机等特种作业人员持证上岗。
7.6 指挥起重机械的人员要熟悉作业面环境，要用哨或指挥旗指挥。
7.7 起吊重物时应明确物件重量，重心位置，以便合理使用相应规格的工具。
7.8 指挥信号清楚明确，机械操作人员得到明确信号方可操作。
7.9 吊装较小物件时，一根吊索只能吊装一个物体，严禁物体串联吊装。
7.10 设备吊装时，吊索捆扎牢固，应有防滑措施。
7.11 构件吊装就位后，应有临时固定，确认连接牢固后方可摘钩，顶板等较大物件就位后，应有临时固定措施，以防风和倾覆。
7.12 在钢梁上施工时，未采用任何措施时，严禁在单梁上行走。行走时应在梁上设立安全绳，并将安全带挂在安全绳上。
7.13 高空临边作业必须设立安全绳，施工人员配备安全带。
7.14 钢架各层的孔洞应用安全网封闭，不得擅自拆除安全网，工作需要拆除后应及时恢复。
7.15 雨雾天气及超过六级以上的大风严禁施工。
7.16 夜间施工要有充足的照明，保证施工现场有可靠的能见度。
7.17 电动工具使用的电源必须装设漏电保护器。
7.18 搭设脚手架要牢固可靠，严禁用单跳板。
7.19 班组长要起到安全员的作用，避免习惯性违章。
7.20 施工现场应整洁，垃圾废料及时清除，做到“工完、料净、场地清”，坚持文明施工。
7.21 危险点、危险源防范措施
危险源
危险点
防 范 措 施
高空作业
高处坠落
1．班前做安全交底，班后做安全总结。
2．高空作业系好安全带，戴好安全帽，并系好安全帽带。
3．临时操作平台应设安全绳，严禁铺单跳板。
4．爬梯经常检查，做到完好无损。
高空落物
1．螺丝小件物品等应用工具袋装好。
2．暂时不用小件用铁丝固定在某处。
3．戴好安全帽。
起重作业
设备损坏
人身伤害
1．吊车司机加强了望，听从专业人员指挥。
2．吊件要绑好完全溜绳。
3．小组成员做到互相照顾，指挥明确。
4．吊装物件必须锁死，不准大兜。
5．吊车指挥人员、司机必须具有专业培训合格证。
6．指挥信号清楚明确。
7．非操作司机勤于暸望。
大型拖车运送
设备损坏
人身伤害
1．由专业人员指挥吊车必备令旗和口哨。
2．吊前检查支腿是否牢固可靠、了解吊件重量、吊杆角度。
3．车装好后，绑扎牢固。装货车不得做人，以免挤伤。
小型电动工具
触电及铁屑伤人
1．使用小型电动工具前必须由电气检查是否漏电。
2．必须使用漏电保护器，插头完好。
3．载好绝缘手套、和戴防护眼镜。
火焊、电焊
弧光伤害和烧伤
1．配合电焊工作戴防护镜和手套、避免烧伤和弧光伤害。
2．使用火焊戴防护镜和手套。
3．氧气瓶和乙炔瓶间距保持8米以上，避免明火。
4．氧气瓶、乙炔瓶嘴必须完好，减压表等不得漏气。
多层交叉作业
高空落物
1．力争尽快完善梯子平台，做到层层隔离。
2．做到工完场清，文明施工，小件妥善放好。
3．戴好安全帽。
4．危险性大的部分搭设隔离棚。
7.22 安全材料及设施一览表
序号
名称
规格
单位
数量
备注
1
脚手管

米
650

2
跳板

块
100
临时架子
3
圆钢
φ14
米
1000
安全爬梯
4
圆钢
φ20
米
500
氧气乙炔库／安全标准化设施
5
油漆
白
Kg
10

6
油漆
红
Kg
10

7
安全绳
φ11
米
1000
水平扶绳
8
安全带

条
20
个人防护
9
攀登自锁器

个
10

10
攀爬绳
φ20
米
300

11
安全网
3×6
片
30

12
警戒带

米
100
