1、桥梁挖孔桩施工工艺一、编制依据 本施工工艺的编制以下列文献和资料为依据 1、施工图纸设计文献2、公路桥涵施工技术规范(JTJ041-2023) 3、公路工程水泥混凝土实验规程(JTJ053-94) 4、公路工程集料实验规程(JTJ058-2023) 5、公路工程金属实验规程(JTJ055-83) 6、公路工程质量检查评估标准(JTJ071-98) 7、公路工程施工安全技术标准(JTJ076-95) 二、工程概况 桥位处中心里程为*+*,全桥长#米。桥面宽为0.5m(护栏)+10.5m(行车道)+1.0m(中间带)+10.5m(行车道)+0.5m(护拦),全宽23m。桥墩、桥台基础均采用桩基础,

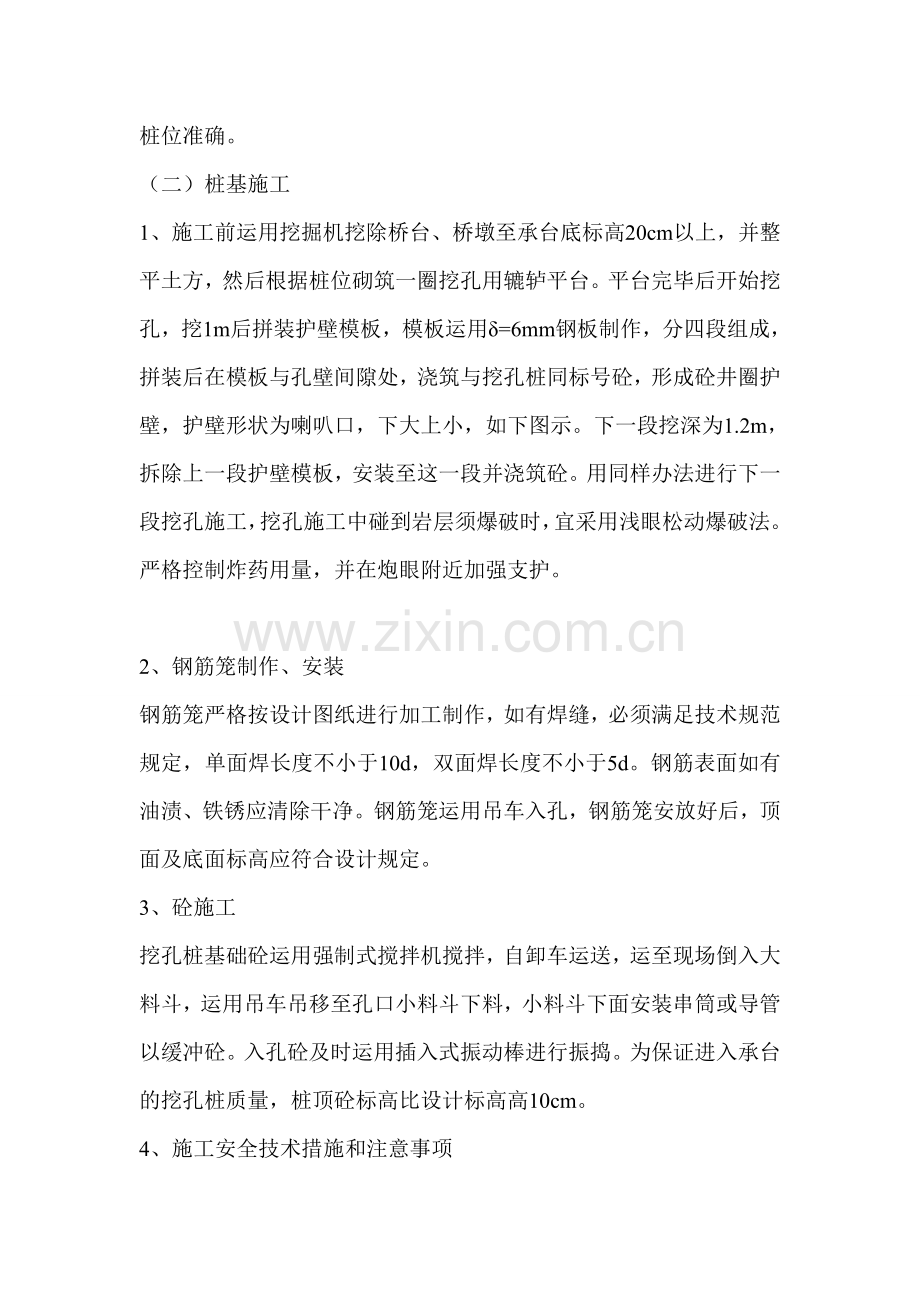

2、1#、3#桥墩桩长14m,2#桥墩桩长17m,0#、4#桥台桩长13m;桥墩、桥台桩基直径均为1.3m。全桥共21根桩,桩基础C25砼用量386.1m3。 三、施工工艺 (一)测量放样 运用全站仪根据设计所给导线控制点测定桥梁横轴线,并根据桩基础与桥横轴线相对距离拟定桩位,拟定桩位后运用钢尺进行复核,保证桩位准确。 (二)桩基施工 1、施工前运用挖掘机挖除桥台、桥墩至承台底标高20cm以上,并整平土方,然后根据桩位砌筑一圈挖孔用辘轳平台。平台完毕后开始挖孔,挖1m后拼装护壁模板,模板运用=6mm钢板制作,分四段组成,拼装后在模板与孔壁间隙处,浇筑与挖孔桩同标号砼,形成砼井圈护壁,护壁形状为喇叭
3、口,下大上小,如下图示。下一段挖深为1.2m,拆除上一段护壁模板,安装至这一段并浇筑砼。用同样办法进行下一段挖孔施工,挖孔施工中碰到岩层须爆破时,宜采用浅眼松动爆破法。严格控制炸药用量,并在炮眼附近加强支护。 2、钢筋笼制作、安装 钢筋笼严格按设计图纸进行加工制作,如有焊缝,必须满足技术规范规定,单面焊长度不小于10d,双面焊长度不小于5d。钢筋表面如有油渍、铁锈应清除干净。钢筋笼运用吊车入孔,钢筋笼安放好后,顶面及底面标高应符合设计规定。 3、砼施工 挖孔桩基础砼运用强制式搅拌机搅拌,自卸车运送,运至现场倒入大料斗,运用吊车吊移至孔口小料斗下料,小料斗下面安装串筒或导管以缓冲砼。入孔砼及时运
4、用插入式振动棒进行振捣。为保证进入承台的挖孔桩质量,桩顶砼标高比设计标高高10cm。 4、施工安全技术措施和注意事项 (1)孔内挖出的土石不得随意乱弃,更不能放在孔口,要随出随运; (2)开孔前先做好桩孔防、排水措施。在桩孔周边设立拦水坎,培土夯实,并在拦水坎外挖设排水沟,使流水迅速排走,在施工现场预留蓬布,下雨时及时盖住孔口,防止孔内积水; (3)在提高轱辘上设卡环,防止提高弃土时料袋滑落; (4)孔内施工人员必须带安全帽,避免因孔口落入杂物导致伤害; (5)施工间歇孔口使用木板覆盖,防止意外坠落; (6)施工中做好挖孔记录,具体记录地层变化情况,遇有地层变化较大处立即停止施工,支护牢固并经
5、检查无安全隐患后方可继续施工; (7)挖孔深度超过10米后采用机械鼓风机对孔内进行换气,保证孔内氧气充足; (8)孔内施工人员系挂安全绳,引于孔外,派专人看管,遇有紧急情况时能将孔内施工人员及时提出; (9)挖孔中应注意偏孔及缩孔,每进尺一米检测孔中心及孔径,必须保证孔位偏差不大于5cm,孔的倾斜度小于0.5%; (10)孔底必须清理干净,不得有松散的土、石; (11)钢筋笼吊装后在孔口用横担固定,避免砼施工中钢筋笼移位或坠落; (12)桩孔挖成后及时检孔,安放钢筋笼,进行混凝土灌注; (13)砼施工应一次完毕,中间不得停留; (14)现场安全员、值班员24小时巡视现场,遇有紧急情况立即解决;
6、 (15)严禁非施工人员进入现场。 5、安全领导小组 组 长: #副组长: #安全员: #组 员: #现场员: #、#四、材料 进场钢筋、水泥应符合国家现行标准,并附有质量证明书和实验报告单,并进行复查,复查合格后才干使用。粗、细骨料的选用须经实验室实验合格后使用。砼拌和采用饮用水。 五、机具设备 挖孔桩施工设备如下: 2.8m3空压机四台 B-1400电焊机四台 15KW、50KW发电机各一台 25t吊车一台 500L强制式搅拌机两台 辘轳12个 六、人员劳动力安排 1、负责本段的人员安排 项目经理:负责全面工作; 项目总工:负责技术、实验、测量等方面的工作; 质检工程师(专职):负责全面质
7、量工作; 技术主管:负责本工程技术指导及施工质量的检查监督; 实验工程师:负责原材料实验的质量控制; 测量工程师:负责测量放线工作; 施工队伍:本桥桩基础重要由桥梁一队负责,6 0人。 七、施工工期安排 本工程计划于*年5月10日开工,*年9月20日竣工。 八、质量保证措施 (一)组织保证 1、成立质量管理(QC)领导小组,项目经理为组长,总工程师为副组长,成员由技术科主管工程师、动力、物资、计划等部门负责人及各工班有关人员组成。 2、建立质检机构 项目部质检科由专职质检工程师组成,各工班内设兼职质检员。各个工序竣工后,必须经质检科签认后方可进行下一道工序。 (二)制度保证措施 1、做好培训工
8、作,认真学习设计图纸及技术规范和操作规程,高标准地建设好本项工程。 2、工程全面贯彻执行ISO9002体系标准,按照国际标准施工。 3、分项目、分工序实行专项质量管理,上至项目经理,下到操作者均制定岗位责任制,签定质量保证书。 4、制定以群众自检为基础,质检员专检、互检和质检工程师专检、抽检相结合的质量检查制度和工前实验、工中检查、工后检查的质量检查制度。 5、严格执行隐蔽工程的检查签证制度,隐蔽工程未经检查签证,不得进行下一道工序施工。实行工序间的转序检查制定,每一道工序完毕后,经自检、专检达标后,经监理工程师检查签证后,方可进行下一道工序施工。 6、坚持“三服从、五不施工、一票否决”制度。
9、即进度、工作量、计量支付服从工程质量;施工准备工作不充足不施工、设计图纸没有自审和会审不施工、没有进行技术交底不施工、必须的实验未达成标准不施工、施工方案和质保措施未拟定不施工;坚持质量一票否决权制。 7、贯彻优质优价制度,验工计价要与质量等级挂钩,职工的收入要与操作质量挂钩。具体按我局项目管理规定和工程质量管理办法执行。 8、实行质量监督制度。无条件接受建设单位和监理工程师管理,为质监人员提供检测仪器,发明质量检测、检查条件,配合做好工程质量复检工作,提供准确的技术数据和自检资料。 (三)技术保证措施 1、推行全面质量管理,广泛开展QC小组活动。对关键工程,组织专家攻关。贯彻ISO9002国
10、际质量标准体系,编制项目质量计划,实行标准化作业。 2、加强计量、测量、实验工作;严格控制混凝土的配合比;实验室配备足够的实验设备,并随工程进展及时进行实验检查工作。 3、严格把好材料关。本工程所需的原材料、设备一律从正规厂家购进,只采用通过国家认证合格的产品或建设单位推荐使用的合格产品。地产材料的品质符合国家现行标准。材料进场后经工地实验室进行复检实验合格后使用,不合格材料坚决不用。 4、混凝土先按设计标号的规定做好配合比实验,拌和前石料用水清洗,严格控制砂、石用量,含泥量和水灰比,保证混凝土和易性,增长振捣的密实度,对接头部位要采用凿毛清洗的措施,保证混凝土的整体性和强度达成规定。 施工过
11、程中认真积累、整理内业及原始施工资料,做到准确、详实、工整,使工程质量检查资料统一规范化,符合工程档案资料立卷归档规定。 九、安全生产保证措施 (一)安全生产保证措施 1、组织保证措施 项目部成立项目经理为组长,项目总工为副组长的安全生产领导小组,成员为相关的业务部门负责人及工班有关人员。项目部配专职安全工程师,工班内设专职安全员。 2、制度保证措施 (1)严格按照有关安全施工的规定制度、办法执行。 (2)认真遵守部颁现行安全标准,不折不扣地按标准执行。 (3)建立各种安全防范制度。 a.建立施工安全责任制。各级负责人签订安全生产责任状,哪一级出问题,追究哪一级的责任。 b.建立安全包保制。对
12、重点项目实行干部、班组层层包保制。 c.建立安全奖罚制度。项目部与工班签定安全风险协议。每月计价扣留2%安全风险金,每百日无安全事故返还,否则扣发风险金,并追究有关人员的责任。 d.建立安全生产定期和不定期例会制度。每月召开一次安全生产例会,把也许存在的安全隐患消灭在萌芽状态。 e.建立安全生产定期和不定期检查制度。每月对安全生产情况进行一次检查,每季度进行一次大检查,每年配合局安全检查组进行一次检查,评选打分,奖罚兑现。 3、思想保证措施 (1)全体施工人员严格执行党和国家有关安全生产方针、政策、法令和安全生产技术规程。 (2)尊重工程通过沿线的穆斯林生活习俗,搞好施工、生活团结,为工程顺利
13、进展奠定基础。 (3)增强全员安全意识。认真贯彻执行“安全生产,防止为主”的方针,打好安全基础,使各级明确自己的安全目的,制定各自的安全规划,达成全员参与,全员实行的目的。 (4)抓好安全岗位培训。开工前,对所有上岗人员进行安全知识教育,分批培训,把有关安全操作规程印发给各基层单位,对照检查,对照实行,特种行业作业人员一律持证上岗。 (5)随时接受上级和监理单位对安全生产的督促、检查、考评,对提出的问题,立即拟定方案组织实行,保证安全生产。 4、技术保证措施 (1)现场合有作业人员、行政管理、参观、检查、监理人员,进入现场必须戴好安全帽外,登高者必须系好安全带;预应力张拉施工人员持上岗证作业;
14、各工序施工中要有严格的安全技术交底。 (2)施工用电保护措施 a.建立电器安全管理和经济责任制度。安质科配一名专职电器工程师负责电器采购、安装和安全工作。专职安全员负责巡视监督检查,专业电工在专管部门的领导下,负责施工现场的电器安全。 b.进场时由专业人员独立编制施工用电组织设计、供电方式、配电装置的设立及其配电容量,供配电线路的走向和现场照明的设立及生活设施的用电负荷情况,编制有针对性的电器安全技术规范。 c.施工现场装备行业统一规定的标准电源箱。电器线路和用电设备安装完毕后,由专业管理部门验收合格后方可运营操作。 d.经常对用设备用电设备进行安全检查、测试,每周一次测试漏电开关和接地电阻并
15、有书面记录,发现问题,及时整改。 e.专业电工持证上岗。 (3)机械设备安全保护措施 a.机械设备操作人员(或驾驶员)通过专门训练,经考试取得操作证或驾驶执照后方可上机(车)。 b.机械操作人员和指挥人员严格遵守安全操作技术规程,工作时集中思想,谨慎工作,不擅离职守,不酒后驾车。 c.机械设备发生故障后及时检修,严禁带故障运营。 d.机械操作人员严格贯彻例保制度,认真执行清洁、润滑、紧固、防腐、安全的十字作业法。 (4)物资材料安全保证措施 a.物资部设物资配件仓库,统一对物资进行管理,按照材料的储存规定修建具有相应功能的仓库,做到分门别类储放。 b.仓库设专人负责保管、看护,值班室内设报警系
16、统,随时与派出所和消防部门取得联系。 5、安全生产内业工作 安全生产“七图二牌”必须上墙。七图即:施工总平面图;安全网络图;电线路平面布置图;管线分布图;临时排水走向图;消防器材布置图;工程进度形象图。二牌即:无重大伤亡事故累计天数牌;百日无事故累计天数牌。现场布置安全生产标语和警示牌,做到无违章现象发生。 十、环境保护保证措施 1、认真学习地方政府有关环境保护、水利设施保护、文物保护、防止水土流失、施工现场管理等规定和文献,制定相应的措施和办法,并贯穿于施工全过程。 2、将文明施工与环境保护管理纳入常规施工管理,安排专人负责,对用于工程的各种材料机具设备摆放整齐有序,并设立标志,防、排水设施
17、齐全,性能良好,保持工地整洁。 3、对于农田、水利设施予以保护,少占农田、耕地。对于临时用地,不乱取弃土,合理规划,爱惜每一寸土地。施工中认真做好防护工程,防止水土流失。 4、随着工程进度的推动,及时清理施工现场,施工废水用汽车清理出场外,不随意排放,尽量维持现有渠道、道路畅通、保护生态平衡。 5、采用有效措施控制现场的各种粉尘、废气、污水、固体垃圾及噪声震动对环境的污染和危害,不在现场燃烧各种有毒的物质,尽量不在夜间施工带有噪声的作业。 6、工程施工过程中及时清理各种垃圾、废油、废渣。 7、运送道路经常洒水,避免扬尘。 8、施工过程中发现有历史文物、古墓葬及矿藏等,立即停工并及时与本地政府、
18、文物及管理部门报告,并采用有效保护措施.挖孔桩施工控制要点 1、施工技术规定: 挖孔桩施工多见于少水、无水条件下,是人工运用简朴挖掘机械的成孔的作业形式。其简朴机械配备必须保证有排水、通风、挖掘、提高、运送等。规定:l浅层支护(指覆盖层中的支护)必须按相应地层承力的规定进行护壁的受力计算,控制护壁的形式和结构尺寸。本项目采用的砌l筑井筒或倒锥型现浇混凝土井筒,必须通过计算并报监理认可。l岩层开挖时,可以采用机械破岩或爆破方式作业,爆破破岩作业必须在主管部门批准后,由专职爆破作业班组完毕。同时必须护壁到底,保证不致因孔壁碎落导致井下作业人员伤亡。l爆破作业及相应的预案必须有专项的施工组织设计。l
19、井下环境检测必须提供切实有效的控制制度,明确人员分工和职责,检查手段。应急事项和紧急救助措施必须切实可行,且以预案的形式,经安全技术交底贯彻到施工作业班组。相关资料必须报经监理认可。l对地层的排水、通风、防落物手段必须有具体的管理制度和明确的人员分工。2、施工工艺规定:l桩孔孔周必须高出地面2030cm,防止因孔口坍塌、落物、地表水倒灌等恶化施工环境,导致人员伤亡事故。l全程护孔。不得根据渗水量的多少选择或免予护孔作业,l防止孔壁因振松后落物伤人。l正在施工的孔,已成孔壁必须责成井下作业人员上下作业过程中重点观测、检查。根据孔壁松散情况,对松散成分进行针对性的凿除或补强。l井下施工人员必须戴安
20、全帽、安全带,通过专用的安全梯入井作业。作业期间,井口必须留人看护,防止行人落井和突发事件发生。l规范用电操作。施工用电必须采用36安全电压照明。井下电器设备,如水泵等驱动电源必须采用可靠的接地措施,并安装有效的漏电保安设备方可作业。l加强对孔隙渗出气体的毒性检查。防止有毒气体的影响,导致对井下作业人员的伤害。毒性气体检查设备l能力局限性时,可以用小动物先行入孔,并全程随着,根据其症状,决定入井人员进退。l成孔深度超过5,必须从制度上安排专职工作人员定期用鼓风机更换孔内不适气体。当孔内气体污浊,如打钻时必须坚持穿戴防护用品作业。炮烟影响时,必须及时通风后,方可安排人员入井作业。l吊斗必须采用铁
21、丝加固的橡胶筒或铁质斗,次装料容量不l得超过平装的2/3,防止漏出伤人。l吊扣件必须有防自行脱落装置。对卷扬设备、钢丝绳、吊扣等必须随时检查、督促,发现局部磨损时,应及时更换。l作业过程中,井口卸料一侧必须采用遮蔽措施,防止碰落石入井伤人。l作业间隙或完毕成孔、成桩后的桩孔,必须采用切实可行的安全警示、标示、遮挡等安全防护措施,防止行人或工作人员不慎落井。l流沙或淤泥质等有水、有也许产生坍塌事故的地层挖掘,必须采用缩小护壁的节段间距或采用压浆、补强等手段防坍后,续行挖掘施工。l节段护壁浇铸完毕后,必须逐层检查孔径和孔中心、孔斜等参数的符合情况,及时修正偏孔和孔径局限性等成孔缺陷。l孔底距设计终
22、孔标高20cm内地层,必须采用人工凿除,防止基底岩层松散。l混凝土浇筑方式,根据渗水量的多少,可选择采用干浇法或孔内回水后的直升导管法灌注。其灌注方式和相关注意事项,按施规(JTJ041-2023)等有效文献办理。l桩身混凝土灌注在任何时候不得设立施工缝。因此,混凝土灌注时,必须采用相应防止和保障措施,保证混凝土浇筑过程的连续性,如材料准备充足、自发电设备、备用混凝土及泵送设备、提高机械及易损件储备、相应操作、修理人员待岗等。l干浇法灌注桩身混凝土时,只有在极小量渗水的条件下,才允许采用。在保证积水深度不超过5cm,用串筒法在孔内投入按配合比材料拌匀的半干料入孔振捣后,续按设计配合比串筒法浇筑
23、桩身混凝土。全程注意,串筒下口离混凝土面高度不得高于2.5m,防材料成分离析。桩身混凝土浇筑过程,可不用振捣,只有在离桩顶34m范围内才规定人工振捣。l直升导管法浇筑桩身混凝土,必须在钢筋笼就位后,回水到孔口,检测孔底沉渣厚度和设计标高满足设计规定后,才可一次性浇筑桩身混凝土。l整个施工过程,必须做到文明施工,防止导致环境污染。其重要涉及,污水的排放、土石渣料的规范堆弃等。l本桥施工过程桩身护壁的支护材料,为工艺性永久耗材,结构长度范围内,一般不得拆除。需要拆除的支护,其位置必须用相应桩身等标号的混凝土回填振实。3、施工监理规定:l挖孔桩作业属于隐蔽工程作业,监理单位应侧重桩位和桩形位尺寸的控
24、制,质量、安全措施的检查、贯彻和把关。对钢筋笼安装、混凝土浇筑过程必须全程旁站。l现场监理员、桥梁工程师必须督促承包人做好施工的原始记录、中检文献和相关检实验资料,认真按监理程序规定,对施工过程进行质量、安全措施的督促、贯彻。l施工过程出现的重大安全、技术问题,必须及时督促承包人上报相关部门进行解决,并督促解决措施的现场贯彻。4、相关文献规定:l人工挖孔桩施工方案;l三级质量保证、安全保证体系的组成和贯彻;l三级教育及工艺交底情况记录;l特殊工种人员持证上岗情况检查、纠正;l安全情况检查及督促改正记录;l事故及相应解决、防止措施预案。l其他预案,如井下中毒、落井、落物伤人事件等救助预案。l爆破工艺及排障预案(假如需要的话)。 Slj918
