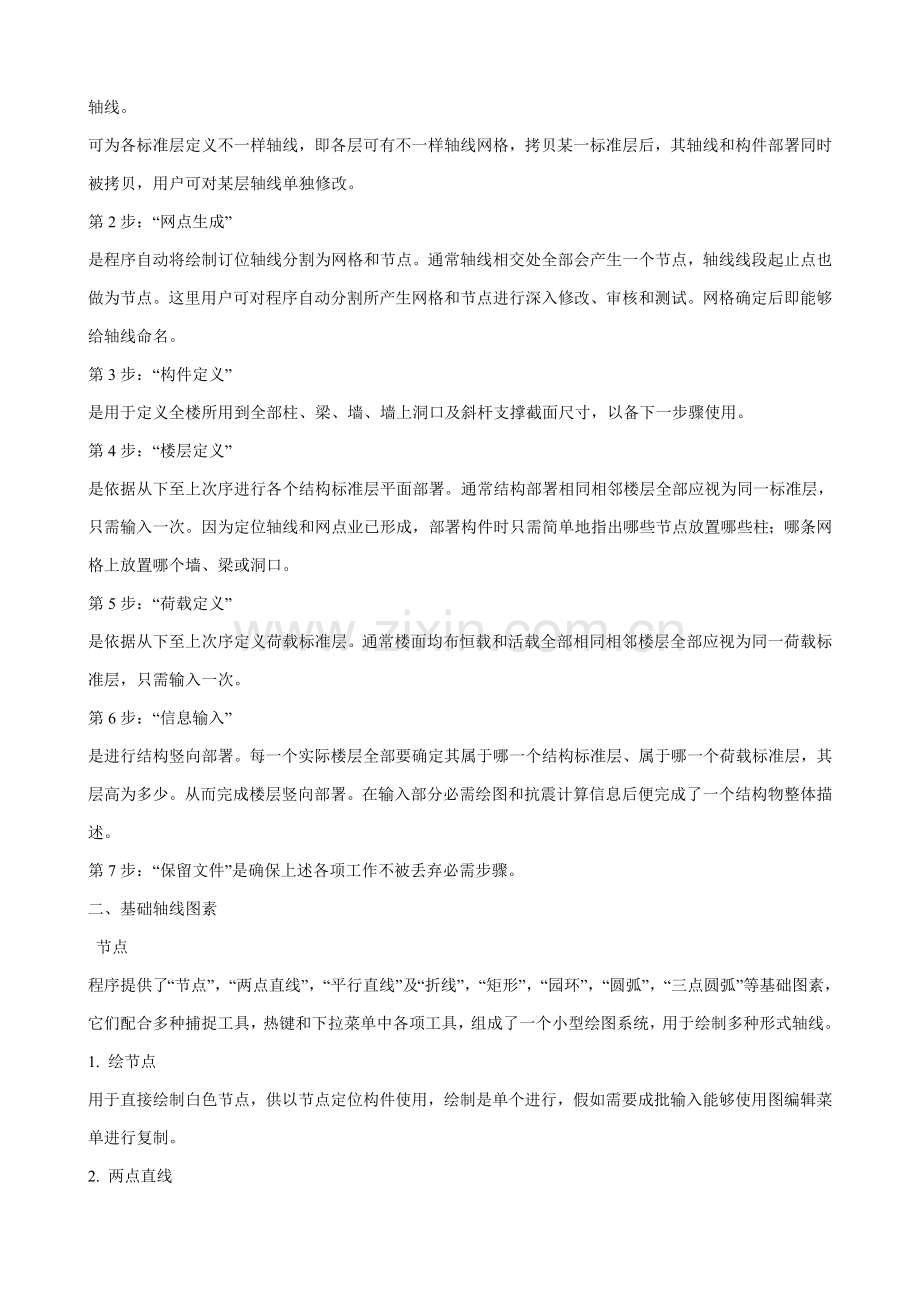

PKPM使用手册、说明及使用技巧一、人机交互方法本章实施PMCAD主菜单A、人机交互方法输入各层平面数据 1. 特点本程序采取屏幕交互式进行数据输入，含有直观、易学，不易犯错和修改方便等特点。PMCAD系统数据关键有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重工作，为此本程序提供了一套能够正确定位做图工具和多个直观便捷部署方法；其二是数字信息，本程序大量采取提供常见参考值隐含列表方法，许可用户进行选择、修改，使数值输入效率大大提升。对于多种信息输入结果能够随意修改、增删，并立即以图形方法显现出来。使用户无须填写一个字符数据文件，为用户提供了一个十分友好界面。因为该程序采取本专题自行开发图形支持系统，含有下拉菜单、弹出菜单等现在最流行界面风格，图形快捷清楚、色彩鲜明悦目、汉字提醒一目了然、支持各类显示器。2. 怎样开始交互输入数据 在运行程序之前应进行下列准备工作：(1) 熟知各功效键定义(2) 为交互输入程序准备配置文件。配置文件各为WORK.CFG，在PM程序所在子目录中能够找到该文件样本，用户需将其拷入用户目前工作目录中，并依据工程规模修改其中“Width”值和“Height”值，它们含意是屏幕显示区域所代表工程实际距离。其它项目通常无须修改。(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单： 对于新建文件，用户应依次实施各菜单项；对于旧文件，用户可依据需要直接进入某项菜单。完成后切勿忘记保留文件，不然输入数据将部分或全部放弃。(4) 程序所输尺寸单位全部为毫米（mm）。3. 各结构标准层描述过程本程序对于建筑物描述是经过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上部署构件形成标准层平面布局，各标准层配以不一样层高、荷载形成建筑物竖向结构布局，完成建筑结构整体描述。具体步骤正如进入程序时所出现菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体平面定位轴线。这些轴线能够是和墙、梁等长线段，也能够是一整条建筑轴线。可为各标准层定义不一样轴线，即各层可有不一样轴线网格，拷贝某一标准层后，其轴线和构件部署同时被拷贝，用户可对某层轴线单独修改。第2步：“网点生成”是程序自动将绘制订位轴线分割为网格和节点。通常轴线相交处全部会产生一个节点，轴线线段起止点也做为节点。这里用户可对程序自动分割所产生网格和节点进行深入修改、审核和测试。网格确定后即能够给轴线命名。第3步：“构件定义”是用于定义全楼所用到全部柱、梁、墙、墙上洞口及斜杆支撑截面尺寸，以备下一步骤使用。第4步：“楼层定义”是依据从下至上次序进行各个结构标准层平面部署。通常结构部署相同相邻楼层全部应视为同一标准层，只需输入一次。因为定位轴线和网点业已形成，部署构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。第5步：“荷载定义”是依据从下至上次序定义荷载标准层。通常楼面均布恒载和活载全部相同相邻楼层全部应视为同一荷载标准层，只需输入一次。第6步：“信息输入”是进行结构竖向部署。每一个实际楼层全部要确定其属于哪一个结构标准层、属于哪一个荷载标准层，其层高为多少。从而完成楼层竖向部署。在输入部分必需绘图和抗震计算信息后便完成了一个结构物整体描述。第7步：“保留文件”是确保上述各项工作不被丢弃必需步骤。二、基础轴线图素 节点程序提供了“节点”，“两点直线”，“平行直线”及“折线”，“矩形”，“园环”，“圆弧”，“三点圆弧”等基础图素，它们配合多种捕捉工具，热键和下拉菜单中各项工具，组成了一个小型绘图系统，用于绘制多种形式轴线。1. 绘节点用于直接绘制白色节点，供以节点定位构件使用，绘制是单个进行，假如需要成批输入能够使用图编辑菜单进行复制。2. 两点直线 用于绘制零碎直轴线，能够使用任何方法和工具进行绘制。3. 平行直线 适适用于绘制一组平行直轴线。首先绘制第一条轴线：以第一条轴线为基准输入复制间距和次数，间距值正负决定了复制方向。以“上右为正”，能够分别按不一样间距连续复制，提醒区自动累计复制总间距。4. 辐射线 适适用于绘制一组辐射状直轴线。首先沿指定旋转中心绘制第一条直轴线，输入复制角度和次数，角度正负决定了复制方向，以逆时针方向为正。能够分别按不一样角度连续复制，提醒区自动累计复制总角度。5. 连续线 适适用于绘制连续首尾相接直轴线和弧轴线，按Del能够结束一条折线，输入另一条折线或切换为切向圆弧。6. 矩形 适适用于绘制一个和x、y轴平行，闭合矩形轴线，它只需要两个对角坐标，所以它比用“折线”绘制一样轴线愈加快速。7. 圆环 适适用于绘制一组闭协议心圆环轴线，在确定圆心和半径后能够绘制第一个圆。输入复制间距和次数可绘制同心圆，复制间距值正负决定了复制方向，以“半径增加方向为正”，能够分别按不一样间距连续复制，提醒区自动累计半径增减总和。8. 圆弧 适适用于绘制一组同心圆弧轴线按圆心起始角、终止角次序绘出第一条弧轴线。输入复制间距次数，复制间距值正负表示复制方向，以“半径增加方向为正”，能够分别按不一样间距连续复制，提醒区自动累计半径增减总和。9. 三点圆弧 适适用于绘制一组同心圆弧轴线。按第一点、第二点、中间点次序输入第一个圆弧轴线。输入复制间距和次数，复制间距正负表示复制方向，以“半径增加方向为正”，能够分别按不一样间距连续复制，提醒区自动累计半径增减总和。10. 两点圆弧 适适用于绘制一组同心圆弧轴线首先点取第一点切线方向控制点，然后点取圆弧两个端点，其复制方法同“三点圆弧”。三、网点生成 网点生成子菜单有：1. 轴线显示是一条开关命令，画出各建筑轴线并标注各跨跨度和轴线号。2. 形成网点 可将用户输入几何线条转变成楼层部署需用白色节点和红色网格线。并显示轴线和网点总数。这项功效在输入轴线后自动实施，通常无须专门点此菜单。改变轴线后原构件部署情况不会改变。3. 网点编辑，它有6个子菜单“删除节点”和“删除网格”是在形成网点图后对网格和节点进行删除菜单，删除节点过程中若节点已被部署墙线挡住，可点下拉菜单中“填充开关”项使墙线变为非填充状态。节点删除将造成和之联络网格也被删除。“恢复节点”和“恢复网格”是将被删除网格和节点进行恢复菜单。“平移网点”能够不改变构件部署情况，而对轴线、节点、间距进行调整。对于和园弧相关节点应使全部和该园弧相关节点一起移动，不然园弧新位置无法确定。4. 轴线命名 是在网点生成以后为轴线命名菜单。在此输入轴线名将在施工图中使用，而不能在本菜单中进行标注。在输入轴线中，凡在同一条直线上线段不管其是否贯通全部视为同一弧轴线，在实施本菜单时能够一一点取每根网格，为其所在轴线命名，对于平行直轴线能够在按一次Tab键后进行成批命名，这时程序要求点取相互平行起始轴线和终止轴线和即使平行但不期望命名轴线，点取以后输入一个字母或数字后程序自动次序地为轴线编号。对于数字编号，程序将只取和输入数字相同位数。轴线命名完成后，应该用F5刷新屏幕。注意：（同一位置上在施工图中出现轴线名称，取决于这个工程中最上一层（或最靠近顶层）中命名名称，所以当想修改轴线名称时，应重新命名为靠近顶层层）。5. 显示间距菜单 是在形成网点以后，在每条网格上显示网格编号和长度，即两节点间距。帮助用户了解网点生成情况。假如文字太小，可实施显示放大后再实施本菜单。程序初始值设定为50mm。6. 节点距离 是为了改善因为计算机精度有限产生意外网格菜单。假如有些工程规模很大或带有半径很大园弧轴线，“形成网点”菜单会产生部分误差而引发网点混乱，此时应实施本菜单。程序要求输入一个归并间距，通常输入50mm即可，这么，通常间距小于50mm节点全部视为同一个节点，程序初始值设定为50mm。7. 节点对齐 将上面各标准层各节点和第一层相近节点对齐，归并距离就是6中定义节点距离，用于纠正上面各层节点网格输入不准情况。8. 上节点高 上节点高即是本层在层高处节点高度，程序隐含为楼层层高，改变上节点高，也就改变了该节点处柱高、墙高和和之相连梁坡度。用该菜单可更方便地处理坡屋顶。本菜单总说明 这部分用人机交互式输入相关楼板结构信息（在各层楼面上部署次梁、铺予制板、楼板开洞、改楼板厚、设层间梁、设悬挑板、楼板错层等）。它必需在主菜单1项（PM1）操作完成以后进行。 主菜单项目2运行完后，产生文件是TATDA1.PM，LAYDATN.PM。这两文件是描述各层部署并和本CAD系统其它功效模块接口关键数据文件。屏幕上出现四个选择菜单：0. 本菜单不是第一次实施 当本项工程以前已实施过主菜单二，且没有再实施主菜单A和一，对结构部署修改时，选择0，这时可对已部署过次梁楼板等进行修改补充。用于反复进入主菜单二。1. 本菜单是第一次实施 当实施完主菜单A和一，且第一次实施主菜单二时，必需选择1，程序建立一个新数据结构。 如已经实施过主菜单二建立了各层次梁楼板数据，这次再选择1，则已输入次梁楼板数据被清除，必需重新输入。2. 实施完主菜单一并保留以前输入次梁楼板信息 当已输完次梁楼板，但又需对结构部署修改而实施完主菜单A和一，为保留前次输入次梁楼板数据，可选择2。 注意：对层间梁信息不能保留，需由用户再作补充。3. 读修改过CLLBDK.PM文件输入次梁楼板洞口 有时可经过修改已建立好CLLBDK.PM文件来修改次梁或洞口部署，可选择3。 键入1后，若各层平面上有墙输入，则屏幕提醒墙体材料是什么，是砼则键入1，是砖则键入0，这数据是表示全部或大部分墙体材料，局部改动可经过菜单进行。 本节大部分操作是以房间为单元进行，房间划分和编号由程序自动进行，程序把由墙或梁围成每个平面闭合形体作为一个房间，房间编号无规律，在有房间地方才能部署次梁、予制板、开洞口等，房间内荷载可从楼板自动传输给周围杆件，程序先隐含每房间内设一定厚度现浇楼板。不闭合区域不能形成房间，如悬挑梁外未用拉梁封闭形成开口区域时不能形成房间，无房间区域内无现浇板，不能在上部署次梁予制板等，上面也无荷载可传。但悬挑板上荷载可传到和其相邻构件上。 房间分为矩形房间和非矩形房间，现在版本有些功效如楼板开洞和铺予制板还不能在非矩形房间进行。每层平面房间总数限于900个，每个房间周围杆件数量不宜大于150个，超出此数时，宜设拉梁把房间划小。 这些操作在自下而上各标准层中逐层进行。 实施过菜单内容均会保留在计算机中，再重新键入某菜单时可对其内容任意修改、增加或删除。以后再重新实施主菜单第2项时显示：本工程次梁楼板信息是第一次输入吗？后键入0，则可对原先输入任一结构标准层次梁楼板信息调出图面来审核或修改。楼板开洞 程序只能在矩形房间内楼板上开洞。每个房间内洞口不能大于七个。 部署洞口操作：1. 提醒：洞口所在房间号？ 按图上提醒房间号键入需开洞房间号，也可移动光标直接在屏幕上点取需要开洞房间位置。该房间中有圆圈加亮，表示选中。2. 提醒：有多个洞口？ 键入洞口数量N。以下 3、4 反复操作次。3. 提醒：方洞左下角（或圆孔中心）坐标？ 该坐标是指以房间左下角纵横轴线交点为原点X，Y坐标。4. 提醒：方孔宽、高(B、H)或圆孔直径D？ 若为方孔,键入宽、高二数。为圆孔则键入直径一个数，但在D前一定要加个负号。注 意：(1) 某房间部分为楼梯间时，可在楼梯间部署处开设一大洞口。某房间全部为楼梯间时，也可点菜单4，修改板厚时将该房间板厚修改为0。 (2) 房间内所布洞口，其洞口部分荷载在荷载传导时扣除。但房间板厚为0时，程序仍认为该房间楼面上有荷载。预制楼板 按房间输入预制楼板。某房间输入予制板后，程序自动将该房间处现浇楼板取消。 输入方法分为自动布板方法和指定布板方法。 自动布板方法：输入预制板宽度（每间可有二种宽度）、板缝最大宽度限制和最小宽度限制、横放还是竖放。由程序自动选择板数量、板缝，并将剩下部分作成现浇带放在最右或最上。 指定布板方法：由用户指定本房间中楼板宽度和数量，板缝宽度、现浇带所在位置。 每个房间中预制板可有二种宽度，在自动布板方法下程序以最小现浇带为目标对二种板数量作优化选择。 自动布方法操作以下： 在右边菜单上点自动布板，提醒：指定最大板缝宽度和最小板缝宽度吗？若指定，键入1 ，再分别键入板缝最大限值和最小限值二个数；若不指定则键入0 或直接回车，则程序取板缝最大限值为100mm，最小板缝为30mm。 注意：1. 按Esc退出予制板部署回到右边菜单。 2. 现在版本还不能在一个房间范围内同时部署予制板和现浇楼板。 3. 楼板复制时，板跨不一致则自动增加一个楼板类型，所以复制时尽可能是板跨一致时复制，不然将增加楼板类型，使类型有可能超界。 修改板厚 每层现浇楼板厚度已在结构交互建模（PMCAD主菜单A）中给出，这个数据是本层全部房间全部采取厚度，当某房间厚度并非此值时，则点此菜单，将这间房厚度修正。 当其房间为空洞口时比如楼梯间时，或某房间上内容不计划画出时，可将该房间板厚修改成0。 提醒：修改后楼板厚度（米）？ 随即用光标点取需变更楼板厚度房间，改完后可按Esc键退回右边菜单。 某房间楼板厚度为0时，该房间上荷载仍传到房间四面梁或墙上。 对于楼梯间可用两种方法处理，一是在其位置开一较大洞口，导荷载时其洞口范围荷载将被扣除，二是将楼梯所在房间楼板厚度输入0，导荷载时该房间上荷载（楼板上恒载、活载）仍能近似地导至周围梁和墙上。楼板厚为0时，该房间不会画出板钢筋。设悬挑板 在平面外围梁或墙上均可设置现浇悬臂板，其板厚程序自动按该梁或墙所在房间取值，用户应输入悬挑板上恒载和活载均布面荷标准值，如该荷输0，程序也自动取相邻房间楼面荷载，悬挑范围为用户点取某梁或墙全长，挑出宽度沿该梁或墙为等宽。 每类悬挑板输入根据屏幕下边提醒有三个步骤。当悬臂板位置在平面外围同一边，且悬挑长度相同时可归为一类悬挑板。1. 用光标或鼠标指示需设悬挑板梁或墙，可连续指示在同一侧几段梁或墙，这一类挑板所在梁或墙指完时，可在平面上无梁及墙处点一下或在最终一根梁或墙上点一下即可进入第二步。 2. 键入悬挑板挑出轴线长度（m），恒载标准值，活载标准值，共三个数，荷载为均布面荷载，如不输荷载，程序自动取悬挑板上荷载为相邻房间楼面荷载。 3. 指示悬挑方向，梁（墙）X向部署时在梁（墙）上方或下方用光标点一下，梁（墙）Y向部署时在梁（墙）左方或右方点一下即可，以后图面上显示出该类挑板示意图。 以后可继续按屏幕提醒输入其它悬挑板。 各类悬挑板均输完时，在平面图上无梁和墙处用光标点一下或按Esc键即返回主菜单。改墙材料 这里指定墙体材料是混凝土或是砖材料。混凝土墙是紫红色显示，砖墙是红色。 如本标准层墙体材料不一样于一开始输入材料，点此菜单作部分墙体修改，移动光标点取需修改墙体即可。楼板错层 当部分房间楼层标高不一样于该层楼层标高，即出现错层时，点此菜单输入部分房间和该楼层标高差值。房间标高低于楼层标高时错层值为正。 首先键入错层所在房间号或移动光标直接在屏幕上点取错层所在房间，再键入错层值(m)。 本菜单仅对某一房间楼板作错层处理，使该房间楼板支座筋在错层处断开，不能对房间周围梁作错层处理。砖混圈梁 部署砖混结构圈梁并输入相关参数，为PM主菜单六画砖混圈梁大样图提供数据。拷贝前层 可将上一标准层已输入次梁、予制板、洞口、悬挑板、砖混圈梁、各房间板厚等部署直接拷贝到本层，再对其局部修改，从而使其它各层次梁、予制板、洞口输入过程大大简化。次梁改善说明：1. 次梁部署仅在交互建模中进行，满足一定条件次梁可向后传输数据，不满足条件次梁将被忽略。2. 房间定位边由程序自动确定，用户不需干预。3. 部署次梁应首先满足以下两个条件：a) 和房间某边平行或垂直。b) 非二级以上次梁。c) 次梁有相交关系时，必需相互垂直。4. 部署次梁时尽可能使用捕捉开关，以提升次梁转换正确度。5. 旧版本所部署次梁，用户不需做任何处理，程序自动将其转换于交互建模中。次梁举例说明：1. 和定位边平行或垂直次梁将生成数据，且向后传输，不然将被忽略：2. 二级以上次梁将被忽略：3. 部署次梁时应使用捕捉开关，以提升次梁部署时正确位置，尽管程序许可部署次梁和定位边有少许夹角（5），但可能会产生以下结果：次梁改善说明：1. 次梁部署仅在交互建模中进行，满足一定条件次梁可向后传输数据，不满足条件次梁将被忽略。2. 房间定位边由程序自动确定，用户不需干预。3. 部署次梁应首先满足以下两个条件：a) 和房间某边平行或垂直。b) 非二级以上次梁。c) 次梁有相交关系时，必需相互垂直。4. 部署次梁时尽可能使用捕捉开关，以提升次梁转换正确度。5. 旧版本所部署次梁，用户不需做任何处理，程序自动将其转换于交互建模中。次梁举例说明：1. 和定位边平行或垂直次梁将生成数据，且向后传输，不然将被忽略：2.二级以上次梁将被忽略： 3.部署次梁时应使用捕捉开关，以提升次梁部署时正确位置，尽管程序许可部署次梁和定位边有少许夹角（5），但可能会产生以下结果： 层间梁改善说明：1. 层间梁部署移至交互建模中，输入次梁楼板模块中仅显示（关闭）层间梁位置。2. 旧版本所部署层间梁，新版本不兼容，用户需重新部署。梁错层改善说明：1. 梁错层移至交互建模中，输入次梁楼板模块中取消梁错层菜单。2. 旧版本所部署层错层，新版本不兼容，用户需重新部署。四、形成PK数据文件程序说明1. 从PM数据能够形成哪些结构PK数据文件？ 答：可形成一般框架、复式框架PK数据，可形成砖混内框架PK数据，单层、多层砖混底框PK数据，主梁连续梁、次梁连续梁数据，砖混底框中连梁PK数据。框架中可含有斜撑、斜梁，基础可不等高。2. 形成PK文件中，梁荷载是否含自重部分？ 答：形成框架或连梁PK数据中均不含梁自重，杆件自重在PK计算程序中自动考虑。3. 形成挑梁长度，为何大于部署时梁长？ 答：这是因为挑梁画图时要考虑到梁实际长度，而部署、计算时考虑是梁中心线位置，这就造成挑梁端头垂直方向封口梁中心线和挑梁外沿有1/2梁宽差异。所以挑梁实际长度要多出这1/2梁宽。4. 挑梁端头弯矩是怎么产生？ 答：因为挑梁实际梁长和输入时考虑梁中心线长度有1/2封口梁宽度差异，侧向封口梁传来集中力作用点是在挑梁内侧1/2封口梁宽处，即封口梁中心线上，当将此处集中力移动至挑梁端头节点时，就产生了这个弯矩。5. 风荷载自动计算是怎样考虑迎风面面积？ 答：框架上作用风荷载计算迎风面积是考虑了此框架左右两侧和相邻框架间距二分之一；沿层高方向是考虑了楼板上、下层各半层层高范围内迎风面面积。6. 风荷载计算中考虑了哪些修正系数？ 答：风荷载计算中考虑了风压沿高度改变系数，地面粗糙度影响，风荷载体型系数，风振系数。7. 框架平面外柱荷载、节点荷载对框架是否有影响？ 答：对于框架平面外柱荷载产生弯矩、框架节点平面外作用弯矩在计算平面框架时不予考虑；但对于平面外柱荷载向下集中力，将其荷载值依其作用点和柱上下两端距离，成线性百分比分配。8. PM建模中多层柱段，同层平面上多段PM梁在形成PK平面框架计算模型时连通成一根PK杆件标准。 答：不管平面外是否是多段杆件，只要在框架平面内是一根连续杆件，而且截面一致，则生成PK模型时多段PM模型中杆件，连接成一根PK模型杆件。9. 由多段PM梁连成一根PK梁，其上荷载是否有简化处理？ 答：对于生成PK连续梁数据，其上荷载没有作简化处理（此时应注意其局部梯形荷载是由一正一负两个三角形荷载叠加而成）；但对生成PK框架数据，在每段PM梁段范围内用荷载总值等效作了局部均布处理（对集中荷载不作处理）。10. 框架柱及斜杆计算长度系数怎样确定？ 答：对于框架底层柱计算长度取1.0，上层柱取1.25系数；而对于铰接柱底层取1.25，上层取1.5系数。对于支撑计算长度系数统一取为1.0。而且对于钢材料杆件考虑到平面内和平面外计算长度不一样，程序设定不作框架平面外轴压计算。11. 砖混底框计算时是否能够不考虑地震作用？ 答：当选生成砖混底框数据后，若设定抗震等级为5级，则PK不作抗震计算。输入计算和画图参数键入要画楼层号后，程序显示4项菜单提醒修改计算楼板配筋和画结构平面图相关参数，可用光标或键盘点取对应选择项。0. 继续不修改程序隐含或以前已设定过参数，直接进入配筋计算画图，或修改完参数均要实施此项。1. 修改配筋参数 程序继续显示两页相关参数，第一页为楼板配筋参数，为以下6项：(1) 楼板支座钢筋最小直径（mm）；(2) 钢筋等级，可选为1，2，或2，1为级钢，2为级钢，2时，仅板钢筋直径12mm时才选择级钢；(3) 板底钢筋放大调正系数，程序隐含为1；(4) 支座钢筋放大调整系数；(5) 边缘梁支座按固端（填1）或简支（填0）计算。(6) 支座钢筋归并长度，这一项暂不起作用。(7) 一级钢筋强度设计值（隐含210Nmm * mm）(8) 二级钢筋强度设计值（隐含310Nmm * mm）(9) 矩形连续板跨中弯矩算法（用1不用0）即建筑结构静力计算手册第四章第一节（四）中介绍考虑活荷载不利部署算法。第二页为选钢筋可供挑选板钢筋级配，程序有隐含值，用户可按本单位选筋习惯对该表修改。2. 不计算楼板配筋 点此菜单目标是节省楼板配筋计算时间，因非矩形板块较多时，计算一层钢筋要花较多时间。不计算钢筋后就不能在下面操作中画楼板钢筋。3. 画平面图参数修改，有以下10项：(1) 钢筋表，要填1，不要填0要钢筋表时，程序在画图时提醒钢筋表摆放位置，钢筋表内容和编号是随即面人机交互画钢筋操作而定，对板钢筋作增删操作时钢筋表均立即修正，但现在版本钢筋表中未统计钢筋数量。(2) 柱子涂黑，是/否（0/1）对处于顶层柱截面，程序不涂黑。(3) 画梁用，虚线/实线（1/0）(4) 画墙图：细线/粗线（0/1）(5) 平面图图纸号(6) 平面图百分比，如1100，则填100(7) 予制板板边画在梁边/梁中心（0/1）(8) 予制板缝尺寸，标注/不标注（0/1）(9) 板钢筋编号，编号/不编号（0/1）(10) 门洞处画双线，画/不画（0/1）第9项是控制楼板钢筋标注方法，板钢筋要编号时，相同钢筋均编同一个号，只在其中一根上标注钢筋级配及尺寸，不要编号时，则图上每根钢筋没有编号号码，在每根钢筋上均要标注钢筋级配及尺寸。第10项是指画门洞（底面标高为0洞口）时是否像画窗洞口一样在洞口范围内沿墙厚画二条线。以上参数修改后均统计在目前子目录下MSG.PM文件中，如不修改则对以后操作一直起作用。4. 切割局部平面 可由用户选择切割某层平面一部分，用不一样百分比只画出这一局部平面图。 5. 续画前图 程序将调出已经画出本层平面图，由用户在上面继续补充修改。用户如需将其它层平面图到本层续画，需先将其它层平面图名拷贝成本层图名。点取继续项菜单后，程序进入楼板计算。统计结构关键工程量将前一阶段输入全部结构上工程量以表格形式输出，先逐层输出各结构标准层工程量统计表，最终输出全部结构工程量汇总表。工程量计算方法以下：柱：横截面面积层高梁：横截面面积柱间梁净长度次梁：横截面面积（未扣除楼板厚度）跨度楼板：(房间四面轴线围成面积洞口面积)该房间楼板厚度墙：(房间墙净面积本层全部门窗洞口面积)墙厚T文件转换为DWG文件T文件转换为DWG文件时，在图形编辑、打印及转换程序中点取菜单“T转DWG”，用户可经过选文件对话框选择T文件。选文件时能够单选也能够多选，多选时可根据Windows标准复选方法（按Shift键或Ctrl键）（下图），全部文件全部选好后点“打开”键确定，程序会自动将全部选到文件一次转换完成，转换过程中还会有进度条显示。TAT使用说明一、TAT前处理数据准备 接PMCAD生成几何数据和荷载数据 数据检验 多塔和错层定义 参数修正 特殊梁、柱、支撑和节点定义 特殊荷载定义 检验和修改各层柱计算长度系数 检验和绘各层几何平面图FP*T 检验和绘各层荷载图FL*T 文本文件查看 接PMCAD文件及要求在此之前必需实施过PMCAD主菜单A，1，2，3且在目前用户子目录中存在PMCAD菜单2生成TATDA1M和LAYDATNM，和PMCAD菜单3生成荷载文件DAT*M。假如目前子目录下存在不一样工程但工程名相同数据，请删除旧*TAT文件和DATABIN文件。由PMCAD生成几何数据由PM生成TAT数据实施文件JTATWEXE逐层把PMCAD梁柱转化成TAT梁柱编号，把剪力墙转成薄壁柱，将每一薄壁柱细分若干小节点及墙肢，将剪力墙洞口上方墙体转换成连系梁。生成TAT标准层通常比PMCAD建立标准层多，因为当有剪力墙时两个标准层连接处连系梁是由上下两个标准层数据组成，在此处必需增加一个TAT标准层。如PMCAD输入模型不符合TAT计算要求，此处会提醒用户，如房间周围墙均未开洞，或薄壁柱小节点数超出30时程序会中止，上下层洞口不对齐时会提醒用户等等。对于复杂转换层结构，当从PM转换到TAT后，应仔细校核转换层上部剪力墙上、下传力方法和传力点，并修改，以得到正确几何数据。PMCAD建立是结构实际模型，但TAT计算力学模型有很多特殊要求，PM模型往往要做些适应TAT计算处理和简化。在把PMCAD数据向TAT转换时，对PMCAD建模应注以下几点：1.四面由无洞口剪力墙组成封闭房间是不许可，可在某边墙上开小洞，如宽200高任意计算洞将墙分隔。(对200宽计算洞JLQ软件画剪力墙施工图时不把它当实际洞口处理)2.每一薄壁柱不能由太多小墙肢和节点组成，程序要求小节点数30，超出时可开200宽计算洞。3.TAT计算模型要求墙上下洞口对应部署，即在两节点之间上下各层墙部位全部有或全部无洞口，洞口大小能够不一样。不然会在不对应局部部位造成较大误差。可在不对应部位加200mm计算洞，使其上下洞口对应。程序判定某一根薄壁柱下多于一根柱和它连接时即提醒上下洞口应对齐，以提请用户注意，对这么情况可参阅本书技术条件第十二章处理，或采取TAT主菜单5用FEQ程序做局部有限元补充计算。4.在PMCAD主菜单A中尽可能避免近轴线、近节点(节点距离200)情况，为此，在上下层该对齐部位一定要对齐，不能肉眼判定屏幕上差不多去输入，不然各层合并总网格后会出现大量拥护节点。对上下偏心轴线情况多用偏心，少增加新轴线，还可在菜单“形成网点”中增大节点距离设置来合并距离很近节点，经过这些处理来避免短墙、短墙肢、短梁出现，并使构件之间，上下之间传力明确。墙上有洞口时，应采取方法一部署，在节点1，2之间部署墙，在墙上部署洞口，不应采取方法二。方法二是在洞口边设节点3和4，在节点1，3和2，4间部署墙，在节点3，4间部署梁。方法二不仅操作复杂，当上下洞口不对齐时，会出现大量拥护节点，使计算和导荷误差很大图1.2所表示。5. 在有剪力墙部位如上下节点不统一时程序要做很多分析来处理上下墙肢对应关系，比如因为采取分层网格下层由两节点组成一个墙在对应上层中间加了一个节点变成2个墙情况。因为程序处理复杂性这时最易造成犯错TAT算不下去。所以最好在有剪力墙部位各层采取统一网格轴线。6.基于同5相同理由，在上下层有墙又有梁(其实这时梁在计算中已不起作用)部署时更不要采取不一样网格节点。7.墙悬空时其下层对应部位一定要部署梁。8.对于墙和柱相连情况，程序以下简化：计算中忽略处于墙肢中间部位柱，端部柱简化成2个厚短墙肢。当L小于柱长边2倍时且柱长边300时墙被忽略不计，不然柱被忽略不计。9.要求做地震计算时PMCAD输入时应确定地震数据。由PMCAD生成荷载数据 选择“生成荷载文件”，则程序自动把PM各层面荷载和梁、柱荷载转换为TAT荷载，如选择“考虑风荷载”，则程序进行以下工作： 选择“辅助计算”钮，则有以下风荷载体型系数选择对话框：由用户确定风荷载计算参数，按“确定”钮，程序生成带有竖向力和风力荷载文件LOADTAT。如该工程已经做过TAT计算，则程序搜索DATABIN文件，并把其中风荷载信息例于上图中。DATATAT和LOADTAT文件具体格式见第三章，这两个文件能够人工编辑修改。从PMCAD到TAT数据转换还生成一附加接口文件TOJLQTAT，它是PK画梁柱施工图，JLQ画剪力墙施工图，基础(JCCAD，EF，ZJ，BOX)软件必需接口文件。几何和荷载数据检验当选择第一项“数据检验”时，屏幕又显示图1.8所表示选择框，用户能够依据需要选择数检计算内容，这么能够节省时间。检验几何文件DATATAT和荷载文件LOADTAT，假如发觉错误或可能错误(警告信息)时，屏幕提醒：可能有错，请查看犯错汇报TATCERR用户能够参考附录A犯错信息表来了解错误性质，修改后再进行数检，如此反复直至没有标准错误为止。程序还给出数检汇报TATCOUT，该文件把原始数据加上注释说明，便于用户阅读。程序把数检可能错误集中放在TATCERR文件中，查找很放便，同时把数检后几何和荷载文件转换成后面计算用二进制文件DATABIN，所以千万注意不一样工程之间混淆，如有不一样工程原始数据存在，则在进入本页菜单之前，应删除它们，实施Del*TAT, Del*BIN。计算主梁信息并找出全部不调幅梁计算梁支座弯矩调幅时，程序只对柱墙为支座主梁调幅，对挑梁支承支座不能调幅。当对两端为柱或薄壁柱主梁调幅时，如在该梁中间有其它梁连接形成若干无柱节点，则对无柱节点梁端负弯矩不能调幅。对其正弯矩应依据主梁支座调幅来正确地放大，计算主梁信息就是找出每根完整主梁。找出主梁和不调幅梁可在后面定义特殊梁柱平面图中显示并可由用户重新调整和定义。计算柱计算长度系数在钢结构计算中，对钢柱需要验算平面内外稳定，其计算长度和平面内外梁柱上下刚度比相关，这里根据钢结构设计规范计算出各层钢柱有侧移和无侧移计算长度系数，方便在设计钢柱时选择。对于钢筋混凝土柱按混凝土规范进行验算，即底层取1.0，其它层取1.25，对于特殊情况混凝土结构，其计算长度系数可在后面自行修改，以达成所要计算长度。塔和错层定义假如是多塔结构，其多塔部分不应再是一个无限刚平面，应是多个无限刚平面，为正确计算风力和地震力作用，应在此处将多塔楼层正确地划分开来。多塔结构能够是底盘相连、中部相连或上部相连。柱或墙在某层楼板处设有梁和其相连结构叫做错层结构，关键指该处柱或墙错层，错层柱或墙长度不是该层层高，而应是该柱墙上下节点实际相连楼层高差，对这么结构应在此处生成错层信息从而正确地计算错层柱单刚、内力和配筋。点取本菜单后程序对整个结构作多塔、错层自动搜索。当为多塔结构时，自动产生多塔数据文件DTTAT，当为错层结构时，自动产生错层数据文件SCTAT。如该结构不是多塔，程序搜索完后在屏幕上提醒：本工程不是多塔结构。如该工程不是错层结构，屏幕上提醒：本工程不是错层结构假如产生错层或多塔数据，则屏幕提醒：假如在多塔文件和错层文件中修改层高、计算长度、混凝土强度，请实施一遍数据检验。并在左上角提醒：显示下层-选择楼层-多塔立面-多塔查询-错层查询-退出。显示下层和选择楼层菜单可查看每一层多塔划分及编号情况，多塔立面可显示在竖向上各塔相连关系简图。以下图所表示。错层查询可查看各层错层延伸柱部署情况。如为多塔结构，原先在和PMCAD接口时生成各层风荷载必需依据多塔部署重新设定，不然将会在风荷计算中犯错。此时程序判定为多塔结构后会立即开启风荷载导算程序重新生成各楼层风荷载。注意：假如要修改多塔错层中层高，柱计算长度、混凝土强度等只能依据第三章文件格式在SCTAT、DTTAT文件中修改，并再实施一遍“数据检验”。参数修正屏幕上共设了6页参数，每个参数全部显示原先定义数值或隐含值，这里对各参数意义及选择详述以下：水平力和整体坐标夹角含义同Arf：可填0.090.0之间数，如改变此参数，则应重新进行数据检验，并重新计算风荷载；恒、活分开计算标志：是控制程序在配筋时内力组合方法(详见技术条件)；地下室屋数：应填小于层数Nsu数，该参数内含详见技术条件；回填土对地下室相对刚度：可填0.010.0之间数；梁端弯矩考虑柱宽影响：如选择第三项，则应重新进行数据检验；注意总信息底部注意事项。计算振型个数：对于算法1输入控制在：非耦连小于等于层数；耦连小于等于3倍层数；对于算法2输入没有上限控制；地震烈度：可选69之数，如不算地震力，最好也填对应之数，以免数检时报错；场地土类型：可选14、或-4之数，如不算地震力，最好也选对应之数，以免数检时报错；周期折减系数：可填0.61.0之间数；活荷载质量折减系数：可填0.51.0之间数；地震力放大系数：可填大于等于1数；框架抗震等级：可选15之数，5为非抗震；剪力墙抗震等级：可选15之数，5为非抗震；结构阻尼比：可填小于等于0.05数水平地震影响系数最大值：隐含取规范要求值，它随地震烈度而改变；罕遇地震影响系数最大值：隐含取规范要求值，它随地震烈度而改变；中梁和边梁刚度放大系数：可按规范值填，通常在12之间；梁端负弯矩调幅系数：可填0.71之间数；梁跨中正弯矩放大系数：如作梁活荷载不利部署，该系数应填1，不然可填大于等于1之数；连梁刚度折减系数：可填0.551之间数；梁扭转折减系数：可填01之间数；顶塔楼放大起算层号：对大于等于该层构件内力乘以放大系数；顶塔楼放大系数： 可填大于等
