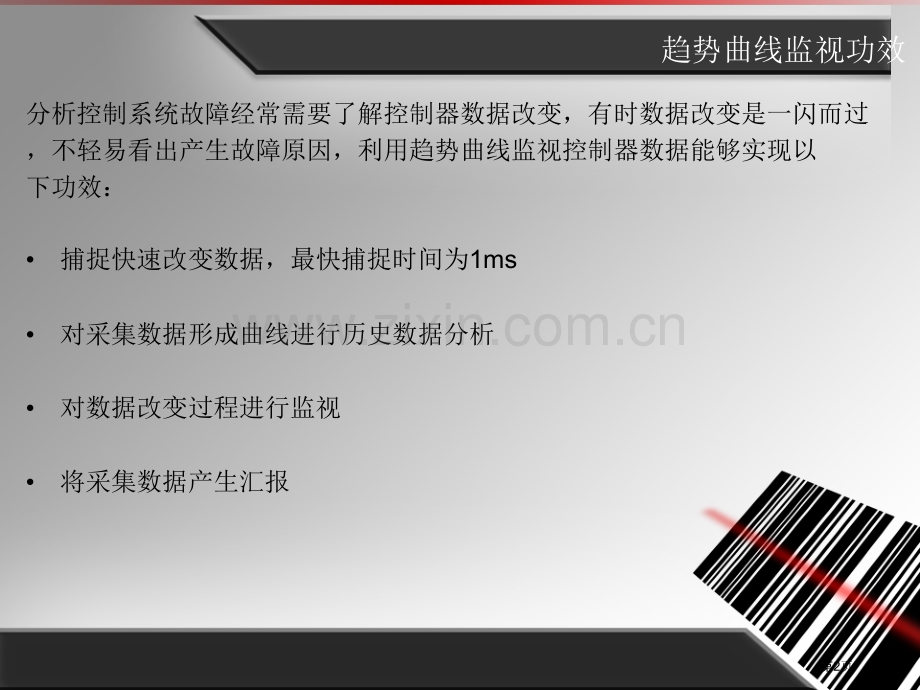

趋势曲线监视图趋势曲线监视图电气电气2 2班班 毕克升毕克升第1页趋势曲线监视功效分析控制系统故障经常需要了解控制器数据改变，有时数据改变是一闪而过，不轻易看出产生故障原因，利用趋势曲线监视控制器数据能够实现以下功效：捕捉快速改变数据，最快捕捉时间为1ms对采集数据形成曲线进行历史数据分析对数据改变过程进行监视将采集数据产生汇报第2页趋势曲线特征每个控制器能够创建多个Trend文件每个Trend文件最多能够跟踪8个数据（8支统计笔）可自定义采集数据时间能够跟踪各种数据类型，如BOOL、INT等可将要分析数据采集存到EXCEL中第3页举例该点下，则NOF_ExhaustFanReady 无法上，从而造成废气风机无法运行瞬间故障可能是任意一点上，自动恢复故障后，无法确认是哪一点发生故障，此时便可建立趋势图对程序加以监控，当下次故障发生时可从趋势图中发觉故障点第4页建立趋势图动态趋势第5页点击Char Properties(图表内容)，进入组态页面第6页统计笔组态每一个数据对应一个统计笔，即一个监视跟踪对象统计笔组态第7页统计笔组态为统计笔选择对应数据类型；模拟量、离散量和全宽第8页选择StandardX轴将是时间轴Y轴显示监视数据随时间改变曲线图常规设置第9页图表显示组态图表基数表示十进制、八进制、十六进制取消选定图表将不再滚动允许手动操作并能够点击按钮最旧数据返回全屏返回半屏暂停开始向前半屏向前全屏最新数据缓冲区大小数值越大，可查看历史数据越多图表显示组态第10页图表显示时间范围此处定义为1小时是否显示时间X轴数量，被4条线分割X坐标轴组态第11页统计笔定标选项显示小数点后几位，此处为1位每个统计笔相同定标每个统计笔独立定标设置两个监控画面隔离幅值0-10%显示小数点后几位，比如此处显示小数点后一位Y坐标轴组态第12页监控趋势曲线组态模板，可提前做好各种模板样式，保留方便日后使用第13页采样周期设定每10MS采样一次（10MS30MIN）采样周期设定第14页数据采集日志保留停顿监控才可被保留两种文件形式.TBS是数据文件.CSV是Excel文件点击此按钮开始运行监视图第15页
