原材料进场抽样检验专业方案.doc

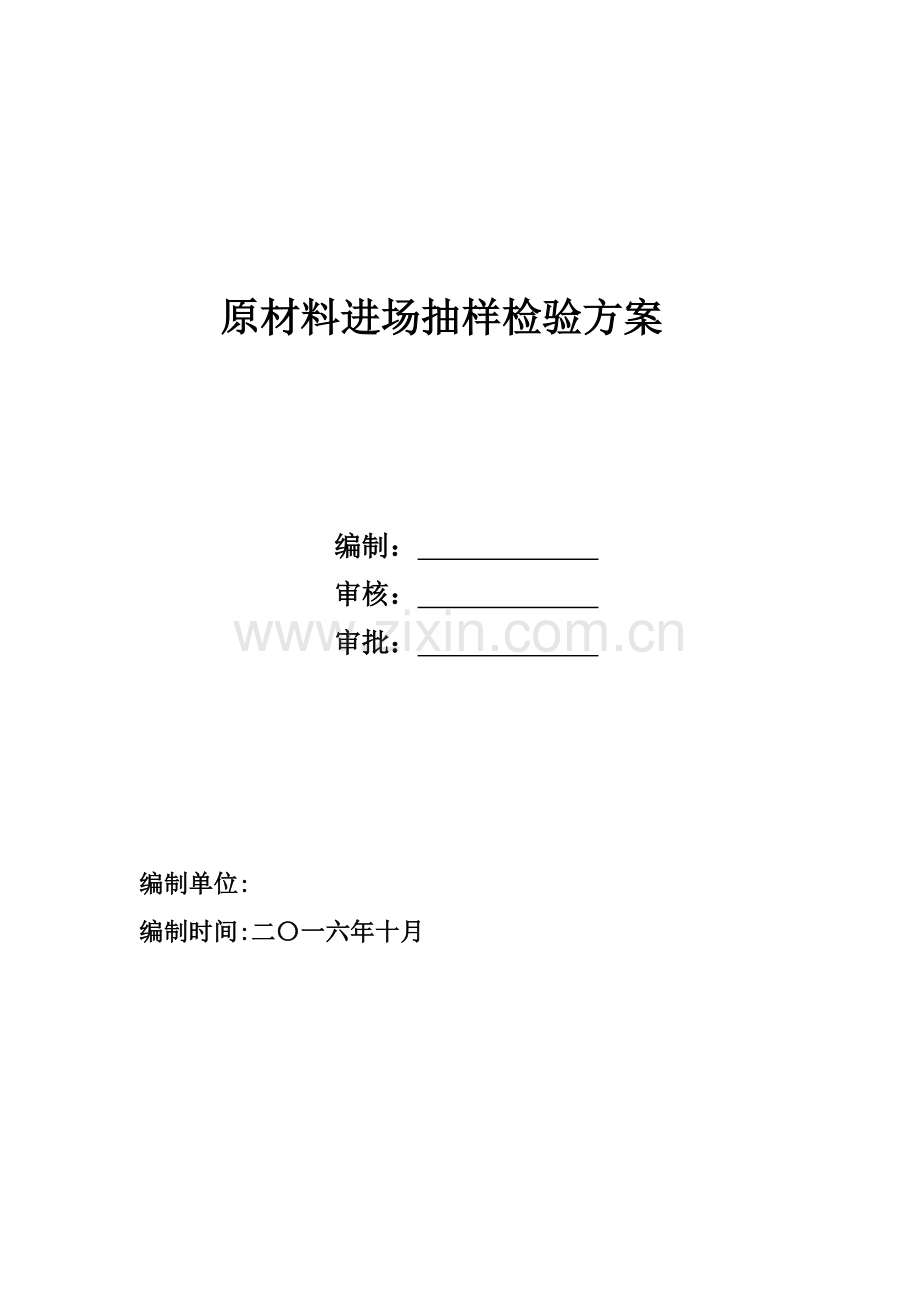

原材料进场抽样检验方案

编制：
审核：
审批：

编制单位:
编制时间:二〇一六年十月

原材料进场抽样检验
总则
为了有效地指导对多种原材料检验工作，以使原材料各类要求符合要求，确保工程质量，依据该工程特点，特制订本方案，关键对以下进场原材料材料做具体抽样检验措施。
抽样和检验程序建立
1、材料进场时,通知相关责任主体共同验收，并提交相关质保资料。送样员及质检员须先行对水泥、砂石料、钢筋、预拌砼、防水涂料及防水卷材等材料或半成品、成品外观质量进行初步验收，外观质量显著不符合相关要求时,应汇报项目经理给予退货。
2、对进场所格材料进行产品标识,并做好统计,对进场材料进行检验验证,并取得相关证实资料。凭证手续不全,一律不收。督促材料供给方按期向企业项目部提交材料质量及数量验收凭证。将合格材料凭证手续汇总立案,以备追溯。
3、送样员和质检员应做好检验和督促工作,确保材料进场质量检验落实, 对进场材料进行有效控制，采取妥善方法，使不合格得到有效地纠正，预防不合格材料用于工程，以确保工程质量，预防弄虚作假,杜绝不合格产品使用。
4、送样员必需严格根据本方案对施工现场取样和送检进行操作，取样时必需通知监理单位现场见证随机抽样，并由监理单位在试样或其包装上作出标识、封志。标识、封志应表明工程名称、取样部位、取样日期、样品名称和样品数量。
5、所取原材料、试件样品，由送样员会同监理见证人送至含有有效资质检测单位检测。检测单位必需含有省级以上行政主管部门颁发检测资质证书和对外承接业务许可证书，并取得质量技术监督部门计量认证合格证书。
6、进行原材料、试件见证取样和送检时，质检人员必需按要求填写检验委托单，并经监理单位见证人员签字认可。
7、技术责任人应针对出现不合格材料，组织相关人员讨论和分析原因，研究愈加好地有效控制原材料，以免一样事情反复发生可能性，并就此考虑制订相关方法进行预防。
8、不合格控制程序步骤：进场→待检标识→送试验室检验→出现不合格→通知现场→隔离处理→通知厂家人员→清场处理→监督统计处理结果→ 处理结果确实定。
9、不合格标识处理及汇报：对不合格原材料，由项目部会同监理、建设单位立即标识,以预防不合格被误用、转序，立即通知原材料供给商进行退场手续办理。
抽样和检验标准及检验规则
通常原材料抽检标准
建筑工程施工中进行材料试验项目及取样要求列于表1-1中，其中试验项目栏中“必试”为工程管理过程中对材料进行验收时必需试验项目；“其它”为依据需要进行试验项目。

材料试验及检验规则 表1-1
序号
材料名称
试验项目
组批标准及取样要求
1
一般硅酸盐水泥

必试：安定性、凝结时间、强度
其它：细度、三氧化硫、碱含量
(1)袋装水泥：
①对同一水泥厂生产同期出厂同品种、同强度等级、同一出厂编号水泥为一验收批，但一验收批总量不得超出200t
②随机地从不少于20袋中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg水泥作为试样
(2)散装水泥：对同一水泥厂生产同期出厂同品种、同强度等级、同一出厂编号水泥为一验收批，但一验收批总量不得超出500t
2
砂

必试：筛分析、含泥量、泥块含量
其它：密度、有害物质含量、坚固性、碱活性检验、含水率
（1）以同一产地、同一规格分批检验。用大型工具运输，以400m3或600t为一验收批；用小型工具运输，以200m3或300t为一批；不足上述数量时按一批进行检验。
（2）当质量比较稳定、进料t较大时，可定时检验
（3）取样部位应均匀分部，在料堆上从8个不一样部位抽取等量试样（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除。

碎石

筛分析、表观密度、含泥量、泥块含量、针片状含量、堆积密度、岩石抗压
强度
（1）从料堆上取样时，取样部位应均匀分布。在料堆顶部、中部和底部选择均匀分布五个不一样部位，取样前先将取样部位表面铲除，然后由各部位抽取大致相等石子共16份，混合均匀，组成一组样品
（2）每组样品取样数量不少于50kg
3
砂浆拌适用水

必试：pH值、氯离子含量
其它：不溶物、硫化物含量
（1）取样数量为23L
（2）取样方法：井水、钻孔水和自来水应放水冲洗管道后采集；江湖水应在中心位或水面下500mm处采集
4

建筑消石灰

必试：Ca0＋M四含量游离水、体积安定性、细度
其它：—
（1）以同一生产厂，同一类别，同一等级不超出100t为一验收批
（2）从本批中随机抽取10袋，从每袋中抽取500g，混匀后缩分至1kg
5

（1）烧结一般砖

抗压强度
每3.5万-15万块同一强度等级，同一生产工艺烧结一般砖为一验收批，不足3.5万块亦按一批计。进入现场同一生产工艺，同一强度等级，同规格烧结一般砖，不超出15万为一批次进行检验。在施工现场采取随机抽样，抽烧结一般砖样50块。

（2）烧结空心砖（非承重）空心砌块

抗压强度、体积密度
每3万块为一验收批，不足3万块亦按一批计。进入现场同一生产工艺，同一强度等级，同规格烧结空心砖，不超出3万为一批次进行检验。在施工现场采取随机抽样抽烧结空心砖样50块。

（3）烧结多孔砖

抗压强度、抗折强度
每5万块砖为一验收批，不足5万块亦按一批计。进入现场同一生产工艺，同一强度等级，同规格烧结多孔砖，不超出5万为一批次进行检验。在施工现场采取随机抽
样，抽砖样50块。

（4）蒸压加气砼砌块
外观质量、尺寸偏差、抗压强度、干体密
度
检验批按同品种、同规格、同强度等级1 万块为一个检验批，不足1 万块也可作为一个检验批。
（5）一般混凝土小型砌块
外观质量、尺寸偏差、强度等级、相对含水率、用于清水墙抗渗性
能
以用同一个原材料配成同强度等级混凝土，用同一个工艺制成同强度等级1 万块为一个检验批，不足1 万块也可作为一个检验批
6
钢
材
《碳素结构钢》
必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验
其它：断面收缩率、硬度、冲击、化学成份

同一厂别，同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。每一验收批取一组试件（拉伸、弯曲各1个）
《热轧带肋钢筋》、《热轧光圆钢筋》、《钢筋混凝土用余热处理钢筋》

必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验
其它：反向弯曲、化学成份

（1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计
（2）每一验收批取拉伸试件2个、弯曲试件2个。（在任选两根钢筋切取）
（5）低碳钢热轧圆盘条

必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验
其它：化学成份

（1）同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计
（2）每一验收批取一组试件，其中拉伸1个、弯曲2个（取自不一样盘）
（6）冷轧带肋钢筋

必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验
其它：松弛率、化学成份

（1）同一牌号、同一外形、同一生产工艺、同一交货状态每60t为一验收批，不足60t也按一批计
（2）每一验批取拉伸试件1个（逐盘），弯曲试件2个（每批），松弛试件1个（定时）
（3）在每（任）盘中任意一端截去500mm后切取
（7）冷拔钢丝
必试：力学试验（拉
力和反复弯曲）
以每盘为一个验收批，每批抽一组
（8）冷拉钢筋
必试：力学试验（拉力，冷弯）
应分批验收，以小于20 吨同一等级、同一直径冷拉钢筋组成一个检验批，不足20 吨时也作为一批，每批抽一组。
（9）预应力砼钢绞线
必试：表面质量、尺寸偏差、捻距、
拉伸、弯曲、松弛等
每批由同一牌号、同一炉罐号、同一等级、
同一品种、同一尺寸、同一交货状态，每
批数量不得大于60 吨，每批取一组。
7
钢
筋
连
接
焊接：

班前焊（可焊性能试验）在工程开工或每批钢筋正式焊接前，应进行现场条件下焊接性能试验。试验合格后方可正式生产。试件数量及要求见以下：
(1)钢筋闪光对焊接头
必试：抗拉强度弯曲试验

（1）同一台班内由同一焊工完成300个同等级、同直径钢筋焊接接头应作为一批。当同一台班内，可在一周内累计计算；累计仍不足300个接头，也按一批计
（2）力学性能试验时，试件应从成品中随机切取6个试件．其中3个做拉伸试验，3个做弯曲试验
（3）焊接等长预应力钢筋（包含螺丝杆和钢筋）。可按生产条件作模拟试件
（4）螺丝端杆接头可只做拉伸试验
（5）若当出现试验结果不符合要求时，可随机再取双倍数量试件进行复试
（6）当模拟试件试验结果不符合要求时，复试应从成品中切取，其数量和要求和初试时相同
(2)钢筋电弧焊接头
必试：抗拉强度
（1）工厂焊接条件下：同钢筋等级300个接头为一验收批
（2）在现场安装条件下：每一至二层楼同接头形式、同钢筋等级接头300个为一验收批。不足300个接头也按一批计
（3）试件应从成品中随机切取3个接头进行拉伸试验
（4）装配式结构节点焊接接头可按生产条件制造模拟试件
（5）当初试结果不符合要求时应再取6个试件进行复试
（3）钢筋电渣压力焊接头
必试：抗拉强度
（1）通常构筑物中以300个同等级钢筋接头作为一验收批
（2）在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同等级钢筋接头作为一验收批，不足300个接头也按一批计
（3）试件应从成品中随机切取3个接头进行拉伸试验
（4）当初试结果不符合要求时应再取6个试件进行复试
机械连接：钢筋直螺纹连接
必试：抗拉强度
在同一施工条件下，采取同一批材料同
等级、同形式、同规格接头，以500 个为
一个检验批。不足500 个也可作为一个检
验批。　

8
防
水
材
料

沥青防水卷材
外观质量和物理性能检验。
大于1000 卷，抽5 卷；500～1000 卷，抽4 卷；100～499 卷，抽3 卷；100 卷，抽2 卷；
高聚物改性沥青防
水卷材
外观质量和物理性能检验。
大于1000 卷，抽5 卷；500～1000 卷，抽4 卷；100～499 卷，抽3 卷；100 卷，抽2 卷；

合成高分子防水卷
材
外观质量和物理性能检验。
大于1000 卷，抽5 卷；500～1000 卷，抽4 卷；100～499 卷，抽3 卷；100 卷，抽2 卷；

沥青基防水卷材用
基层处理剂
外观质量和物理性能检验。
每5 吨产品为一批，不足5 吨按一批抽样
石油沥青
物理性能检验
同一批，抽一次
合成高分子密封材
料
物理性能检验
（拉伸粘接性、柔性）
对和屋面防水，每1 吨为一个检验批，不足1 吨按一个检验批；对和地下室防水，每2 吨为一个检验批，不足2 吨按一个检验批；
高聚物改性沥青防
水涂料、合成高分
子防水涂料、聚合
物水泥防水涂料
物理性能（固体含量、拉伸强度、断裂延
展性、柔性、不透水性）
现场抽样数量每10 吨为一批，，不足10吨按一批抽样
橡胶止水带
物理性能（拉伸强度、扯断伸长率，撕裂强度）
每个月同标识止水带产量为一批抽样
油毡瓦
物理性能（耐热度、柔性）
同一批，抽一次
有机防水材料
物理性能（抗折强度、粘接强度、抗渗性）
现场抽样数量每5 吨为一批，，不足5吨按一批抽样
无机防水涂料
物理性能（固体含量、拉伸强度、断裂延
展性、柔性、不透水性）

现场抽样数量每10 吨为一批，，不足10吨按一批抽样

9
砂浆

必试：稠度、抗压强度
其它：分层度、拌合物密度、抗冻性
砂浆配合比应经试验确定，依据设计要求和组成材料(胶结料、掺合料和骨料)进行试配。 每一单位工程，建筑面积每3000 M2，使用每种品牌水泥多种强度等级砂浆配合比送检不得少于一次。砌筑砂浆试配需原材料：每一强度等级砂浆试配，送水泥10kg、砂30kz、石灰膏5kg。

10
外加剂
混凝土外加剂、泵送剂
物理性能
应以同厂家、同品种一次供给10t为一批，不足10t按一批进行检验，每一批取样量不少于0.2t。水泥所需用外加剂量，同批号产品必需混合均匀。
砂浆、混凝土防水剂
物理性能
应以同厂家、同品种一次供给50t为一批，不足50t按一批进行检验，每一批取样量不少于0.2t。水泥所需用外加剂量，同批号产品必需混合均匀。
混凝土膨胀剂
物理性能
以同厂家、同品种一次供给50t为一批，不足50t按一批进行检验。袋装和散装膨胀剂应分别进行编号、取样；每一编号为一取样单位，取样方法按《水泥取样方法》（GB/T 12573-）进行；取样应含有代表性，可连续取，也可从20个以上不一样部位取等量样品，总量大于10kg。
11
掺合料
高炉矿渣粉
物理性能
矿渣粉按同等级进行编号和取样，每一编号为一个取样单位。以200t为一编号，不足200t按一编号计。取样应含有代表性，可连续取样，也能够在20个以上部位取等量样品，总量大于20kg。
粉煤灰
物理性能
相相同级连续供给粉煤灰一200t为一批，不足200t按一批计，粉煤灰数量按干灰（含水率<=1%）重量计，必需时可对粉煤灰品质进行随机抽样检验。
12
回填土

必试：压实系数（干密度、含水率、击实试验；求最大干密度和最好含水率）
（1）在压实填土过程中，应分层取样检验土
干密度和含水率：
①基坑每50~100m2应不少于1个检验点。
②基棺每10~20m应不少于1个检验点；
③每一独立基础下最少有1个检验点
（2）场地平整：
每100~400mm2取1点，但不应少于10点；
长度、宽度、边坡为每20m取1点，每边不应少于1点
注：当用环刀取样时，取样点应在每层2/3深度处
13
外墙面砖
（依据厂家采取标准）
吸水率、断裂模数、破坏强度、抗热震性
一个单位工程或小于5000m2为一批，不足5000m2亦为一批，取样数量为陶瓷砖30片。
14
挤塑聚苯板

表观密度、抗拉强度、尺寸稳定性、燃烧性能等级
以出厂同一类别、同一等级每300m3为一检验批，不足300m3按一批计算，取样数量为1块。
15
乳胶漆

容器中状态、施工性、低温稳定性、干燥时间、涂膜外观、耐碱性、耐洗刷性、游离甲醛
同一生产厂家相同包装产品为一检验批，取样数量3kg。
16
机制烟道

垂直承载力、抗柔性冲击、燃烧性能
同一生产厂家同一型号产品为一检验批，取样数量2m
17
塑钢型材

外观、尺寸及偏差
直：4节（1米/节），焊角：5个（0.4米*0.4米）
18
抗裂砂浆

拉伸粘接强度、浸水拉伸粘接强度、压折比
同一产品、同一规格30顿为一检验批，不足一批以一批计。取样数量为25kg。
19
中空波化微珠保温砂浆

干表观密度、导热系数、抗压强度、软化系数
同一产品、同一规格30顿为一检验批，不足一批以一批计。取样数量为25kg。
20
玻纤网格布

断裂强力、耐碱断裂强力保留率
取样数量2m2。
21
电气装置开关

标志、电气间隙、爬电距离、防触电保护、开关机构、机械强度、绝缘试验、耐热、灼热丝试验
取样数量10个。
22
电气装置插座

标志、电气间隙、爬电距离、电器强度、防触电保护、插座机构、接地触头工作、接地方法、接线端子、耐热、灼热丝试验
取样数量10个。
23
绝缘电缆

产品表示方法、标志、平均外径限、导体电阻、绝缘电压试验、不延燃试验
取样数量1圈
24
PP-R给水管材

外观、颜色、物理力学性能、系统适应性
抽样数量8节（1米/节）
25
PVC-U排水管材

外观、颜色、物理力学性能、系统适应性
抽样数量8节（0.5米/节）
26
扣件

抗滑性能、抗破坏性能、扭转刚度、抗拉性能
旋转扣、直接扣、蝴蝶扣各10个为一组
27

桩基检测
人工挖孔桩桩身完整性检测
力学性能
且每根柱下承台抽检桩数不得少于1根。且不应少于总桩数30%和20 根，采取低应变检测。且对上述检测桩数范围内，采取声波透射法或钻芯法对部分桩进行检测，抽检数量不应少于桩总数10%
机械成孔灌注桩桩身完整性检测
力学性能
且每根柱下承台抽检桩数不得少于1根。且不应少于总桩数30%和20 根，采取低应变检测，且对大直径桩，上述检测桩数范围内，采取声波透射法或钻芯法对部分桩进行检测，抽检数量不应少于桩总数10%；对于旋挖成孔桩全数采取声波透射法或钻芯法检测；
