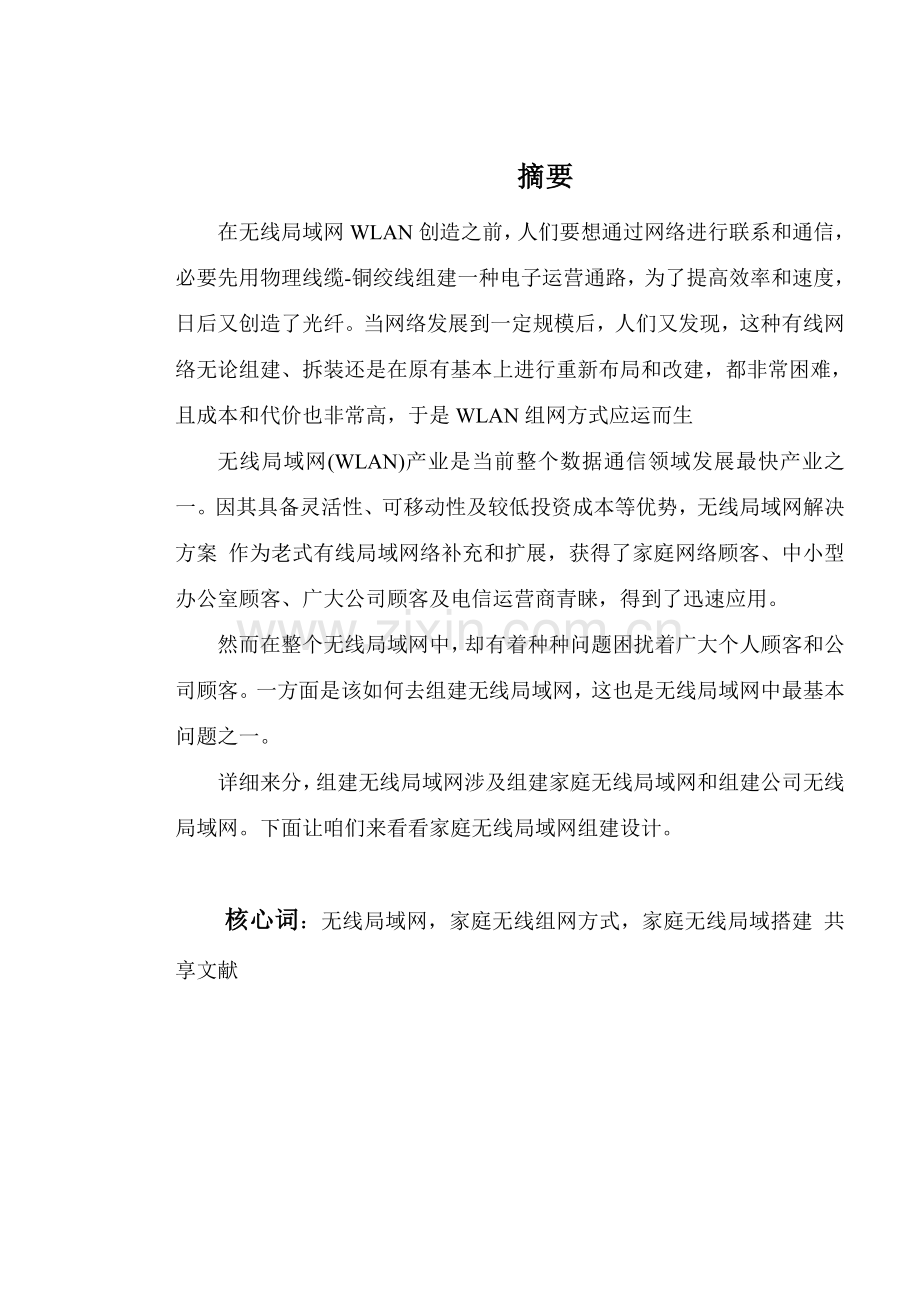

摘要
在无线局域网WLAN创造之前，人们要想通过网络进行联系和通信，必要先用物理线缆-铜绞线组建一种电子运营通路，为了提高效率和速度，日后又创造了光纤。当网络发展到一定规模后，人们又发现，这种有线网络无论组建、拆装还是在原有基本上进行重新布局和改建，都非常困难，且成本和代价也非常高，于是WLAN组网方式应运而生
无线局域网(WLAN)产业是当前整个数据通信领域发展最快产业之一。因其具备灵活性、可移动性及较低投资成本等优势，无线局域网解决方案 作为老式有线局域网络补充和扩展，获得了家庭网络顾客、中小型办公室顾客、广大公司顾客及电信运营商青睐，得到了迅速应用。
然而在整个无线局域网中，却有着种种问题困扰着广大个人顾客和公司顾客。一方面是该如何去组建无线局域网，这也是无线局域网中最基本问题之一。
详细来分，组建无线局域网涉及组建家庭无线局域网和组建公司无线局域网。下面让咱们来看看家庭无线局域网组建设计。
核心词：无线局域网，家庭无线组网方式，家庭无线局域搭建 共享文献

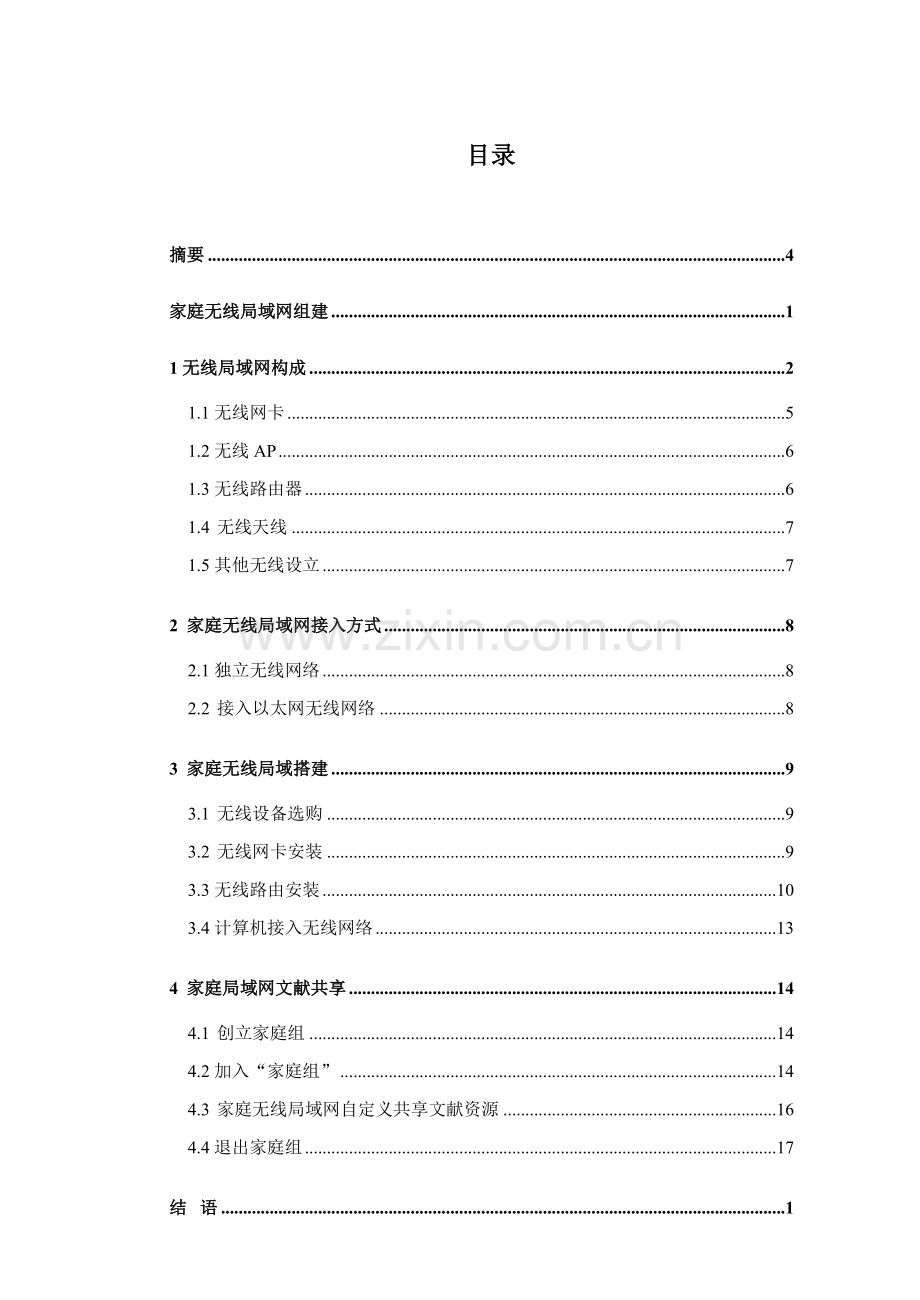

目录

摘要 4
家庭无线局域网组建 1
1无线局域网构成 2
1.1无线网卡 5
1.2无线AP 6
1.3无线路由器 6
1.4 无线天线 7
1.5其他无线设立 7
2  家庭无线局域网接入方式 8
2.1 独立无线网络 8
2.2 接入以太网无线网络 8
3 家庭无线局域搭建 9
3.1 无线设备选购 9
3.2 无线网卡安装 9
3.3无线路由安装 10
3.4计算机接入无线网络 13
4 家庭局域网文献共享 14
4.1 创立家庭组 14
4.2加入“家庭组” 14
4.3 家庭无线局域网自定义共享文献资源 16
4.4退出家庭组 17
结   语 1
参照文献： 2
计算机网络课程设计评分原则 3

家庭无线局域网组建

所谓无线网络，是指无需布线即可实现计算机互连网络。无线网络合用范畴非常广泛，不客气说，凡是可以通过布线而建立网络环境和行业，无线网络也同样可以搭建，而通过老式布线无法解决环境或行业，却正是无线网络大显身手地方了。千万不要觉得无线网络保密性太差，恰恰相反，其保密性能比普通局域网要安全得多。
尽管当前诸多家庭顾客都选取了有线方式来组建局域网，但同步也会受到种种限制，例如，布线会影响房间整体设计，并且也不雅观等。通过家庭无 线局域网不但可以解决线路布局，在实既有线网络所有功能同步，还可以实现无线共享上网。凭借着种种长处和优势，越来越多顾客开始把注意力转移到了无线 局域网上，也越来越多家庭顾客开始组建无线局域网了，但对于新手而言却有着诸多问题。

1无线局域网构成
主流应用无线网络分为GPRS手机无线网络上网和无线局域网两种方式。GPRS手机上网方式，是一种借助移动电话网络接入Internet无线上网方式，因而只要你所在都市开通了GPRS上网业务，你在任何一种角落都可以通过手机来上网。
一方面说，无线网络并不是何等神秘之物，可以说它是相对于有线网络而言一种全新网络组建方式。无线网络在一定限度上扔掉了有线网络必要依赖网线。这样一来，你可以坐在家里任何一种角落，抱着你笔记本电脑，享有网络乐趣，而不像从前那样必要要迁就于网络接口布线位置。这样你家里也不会被一根根网线弄得乱七八糟了。
关于无线网络优缺陷：
⑴灵活性和移动性。在有线网络中，网络设备安放位置受网络位置限制，而无线局域网在无线信号覆盖区域内任何一种位置都可以接入网络。无线局域网另一种最大长处在于其移动性，连接到无线局域网顾客可以移动且能同步与网络保持连接。
⑵安装便捷。无线局域网可以免除或最大限度地减少网络布线工作量，普通只要安装一种或各种接入点设备，就可建立覆盖整个区域局域网络。
⑶易于进行网络规划和调节。对于有线网络来说，办公地点或网络拓扑变化普通意味着重新建网。重新布线是一种昂贵、费时、挥霍和琐碎过程，无线局域网可以避免或减少以上状况发生。

无线局域网
⑷故障定位容易。有线网络一旦浮现物理故障，特别是由于线路连接不良而导致网络中断，往往很难查明，并且检修线路需要付出很大代价。无线网络则很容易定位故障，只需更换故障设备即可恢复网络连接。
⑸易于扩展。无线局域网有各种配备方式，可以不久从只有几种顾客小型局域网扩展到上千顾客大型网络，并且可以提供节点间“漫游”等有线网络无法实现特性。由于无线局域网有以上诸多长处，因而其发展十分迅速。近来几年，无线局域网已经在公司、医院、商店、工厂和学校等场合得到了广泛应用。
无线局域网局限性之处：无线局域网在可以给网络顾客带来便捷和实用同步，也存在着某些缺陷。无线局域网局限性之处体当前如下几种方面：⑴性能。无线局域网是依托无线电波进行传播。这些电波通过无线发射装置进行发射，而建筑物、车辆、树木和其他障碍物都也许阻碍电磁波传播，因此会影响网络性能。⑵速率。无线信道传播速率与有线信道相比要低得多。无线局域网最大传播速率为1Gbit/s，只适合于个人终端和小规模网络应用。⑶安全性。本质上无线电波不规定建立物理连接通道，无线信号是发散。从理论上讲，很容易监听到无线电波广播范畴内任何信号，导致通信信息泄漏。[

无线网络硬件设备重要涉及4种，即无线网卡、无线AP、无线路由器和无线天线。 普通状况下只需几块无线网卡，就可以组建一种小型对等式无线网络。当需要扩大网络规模时，或者需要将无线网络与老式局域网连接在一起时，才需要使用无线AP。 只有当实现Internet接入时，才需要无线路由。而无线天线重要用于放大信号，以接受更远距离无线信号，从而延长无线网络覆盖范畴。
技术规定：
由于无线局域网需要支持高速、突发数据业务，在室内使用还需要解决多径衰落以及各子网间串扰等问题。详细来说，无线局域网必要实现如下技术规定：
无线局域网
1)可靠性：无线局域网系统分组丢失率应当低于10-5，误码率应当低于10-8。
2)兼容性：对于室内使用无线局域网，应尽量使其跟既有有线局域网在网络操作系统和网络软件上互相兼容。
3)数据速率：为了满足局域网业务量需要，无线局域网数据传播速率应当在54Mbps以上。
4)通信保密：由于数据通过无线介质在空中传播，无线局域网必要在不同层次采用有效办法以提高通信保密和数据安全性能。
5)移动性：支持全移动网络或半移动网络。
6)节能管理：当无数据收发时使站点机处在休眠状态，当有数据收发时再激活，从而达到节约电力消耗目。
7)小型化、低价格：这是无线局域网得以普及核心。
8)电磁环境：无线局域网应考虑电磁对人体和周边环境影响问题。
顾客管理方面：
无线局域网顾客管理内容涉及在移动通信中强调对移动电话顾客档案、变更记录等资料管理和对互换机顾客数据管理；宽带ADSL网络中顾客管理强调是顾客认证管理和计费管理，固然也涉及顾客资料管理；分布式系统中强调顾客建立、删除、权限设立、注册、连接、记帐等。但是所有顾客管理不外乎普通涉及系统IP地址分派、顾客资料库管理、顾客注册、顾客级别管理、顾客权限设立、顾客日记和系统工作状态监控等重要内容。

1.1无线网卡
一方面对的安装无线网卡驱动，然后选取控制面板--网络连接--选取无线网络连接，右键选取属性。在无线网卡连接属性中选取配备，选取属性中AD Hoc信道，在值中选取6，其值应与路由器无线设立频段值一致，点击拟定。
普通状况下，无线网卡频段不需要设立，系统会自动搜索。耗子无线网卡即可自动搜索到频段，因而如果你设立好无线路由后，无线网卡无法搜索到无线网络，普通多是频段设立因素，请按上面设立对的频段即可。
设立完面后，选取选取控制面板--网络连接--鼠标双击无线网络联接，选取无线网络连接状态，对的状况下，无线网络应正常连接
如果无线网络联接状态中，没有显示联接，点击查看无线网络，然后选取刷新网络列表，在系统检测到可用无线网络后，点击联接，即可完毕无线网络连接。
其实无线网络设立与有线网站设立基本差不多。只是比有线网络多了个频段设立，如果只是简朴设立无线网络，以上设立过程即可完毕。上述文章只是简介了一台电脑与无线路由器联接，如是多台机器，与单机设立是同样。由于咱们在路由器中设立了DHCP服务，因而无法指定IP，即可完毕多台机器网络配备。如果要手动指定每台机器IP，只要在网卡TCP/IP设立中，指定IP地址即可，但一定要注意，IP地址设立要与路由器在同一网段中，网关和DNS所有设立成路由器IP即可。

无线网卡作用类似于以太网中网卡，作为无线网络接口，实现与无线网络连接。无线网卡依照接口类型不同，重要分为三种类型，即PCMCIA无线网卡，PCI无线网卡和USB无线网卡。

1.2无线AP
无线接入点或称无线AP(Access Point)，其作用类似于以太网中集线器。当网络中增长一种无线AP之后，即可成倍地扩展网络覆盖直径。此外，也可使网络中容纳更多网络设备。普通状况下，一种AP最多可以支持多达80台计算机接入。

无线AP都拥有一种或各种以太网接口，用于无线与有线网络连接，可以将安装双绞线网卡计算机与安装无线网卡计算机连接在一起，从而实现无线与有线无缝融合。此外，借助于AP可接入固定网络特性，还可以将分散布置在各处无线AP运用双绞线连接在一起，实现类似于“小灵通”式无线漫游。
1.3无线路由器
路由器设立，多是通过WEB进行设立；由于路由器在没有对的设立此前，无线功能也许无法使用，因而咱们通过网线与路由器联接；一方面咱们在浏览器地址栏中输入WR541G+默认IP地址，192.168.1.1。路由器默认IP地址也许不相似，因而可在路由器上标明或阐明书中找到。在这里，需要阐明一下：在通过WEB设立路由器时，这台与路由器联接电脑IP地址，必要设立成与路由器在同一网关中；如路由器IP地址是192.168.1.1，那么与之联接电脑IP可设立成192.168.1.2---192.168.1.255之间任一地址。
无线路由器就是无线AP与宽带路由器结合。借助于无线路由器，可实现无线网路中Internet连接共享，实现ADSL、Cable Modem和社区宽带无线共享接入。如果不购买无线路由，就必要在无线网路中设立一台代理服务器才可以实现Internet连接共享。
无线路由器也普通拥有一种或各种以太网接口。如果家庭中本来拥有安装双绞线网卡计算机，可以选取多端口无线路由器，实现无线与有线连接，并共享Internet。否则，可只选取拥有一种以太网端口无线路由器。
1.4 无线天线

当计算机与无线AP或其他计算机相距较远时，随着信号削弱，或者传播速率明显下降，或者主线无法实现与AP或其他计算机之间通讯，此时，就必要借助于无线天线对所接受或发送信号进行增益。 无线天线有许多类型，常用有两路，一种是室内天线，一种是室外天线。室外天线类型比较多，一路是锅状定向天线，一种是棒状全向天线。

1.5其他无线设立
无线打印共享器直接接驳于打印机并行口，从而实现无线网络与找印机连接，使无线网络中计算机可以共享打印机，如下左图所示为无线打印共享器。除此这外，尚有无线摄像头。

2  家庭无线局域网接入方式
当前，无线局域网接入方式重要有四种：对等无线网络、独立无线网络、接入以太网无线网络和无线漫游无线网络。本案例选取独立无线网络、接入以太网无线网络接入方式。
2.1 独立无线网络
立无线网络，是指无线网络内计算机之间构成一种独立网络，无法实现与其他无线网络和以太网络连接。
独立无线网络方案与对等无线网络方案非常相似，所有计算机中都安装有一块无线网卡。所不同是，独立无线网络方案中加入了一种无线AP。无线AP类似于以太网中集线器，可以对网络信号进行放大解决，一种工作站到此外一种工作站信号都可以经由该AP放大并进行中继。因而，拥有AP独立无线网络网络直径将是无线网络有效传播距离一倍，在室内普通为60米左右。
对等无线网络由唯一网络名标记。需要连接至此网络并配备所需硬件所有设备均必要使用相似网络名进行配备。 只要在网络基站传播速率内，无线移动工作站就可以与对等无线网络保持通信。需要注意是，该方案仍属于共享式接入，也就是说，虽然传播距离比地等无线网络增长了一倍，但所有计算机之间通讯依然共享无线网络带宽。由于带宽有限，因而，该无线网络方案依然只能合用于小型网络（普通不超过20台计算机）。
2.2 接入以太网无线网络

当无线网络顾客足够多时，应当在有线网络中接入一种无线接点AP,从而将无线网络连接至有线网络主干。AP在无线工作站和有线工作站之间起网桥作用，实现了无线与有线无缝集成，既容许无线工作站访问网络资源，同步又为有线网络增长了可用资源。

3 家庭无线局域搭建
3.1 无线设备选购
选取无线局域网产品，应当重要从性能稳定、安全可靠、使用以便、性价比高等角度来考虑。
可以选购TPLINK无线路由器和无线网卡，性价比较高。
3.2 无线网卡安装
在此，将简介无线设备安装有关知识。如PCI接口无线网卡安装、PCMCIA接口无线网卡安装、USB接口无线网卡安装、无线网卡驱动程序安装和无线AP物理配备等。
2.1 PCI接口无线网卡安装
PCI接口无线网卡安装，与普通以太网卡安装并无任何区别。
2.2 USB接口无线网卡安装
由于USB网络适配器无需安装至计算机机算内，而是直接接至计算机USB端口。即可完毕USB网卡物理连接。
2.3 无线网卡驱动安装
可以参照TPLINK网站安装办法
3.3无线路由安装
在安装路由器前，请确认已经可以运用宽带服务在单台计算机上成功上网。安装时请拨除电源插头，保持双手干燥。本例选用TL-R4148 型号路由，如下是该型号参数资料：

(1) 路由器物理连接
依照下图用网线将路由器WAN口和Cable Modem以太网相连，连接好电源，路由器将自行启动。

(2) 建立对的网络设立
本例路由器默认LAN口IP是192.168.1.1，默认子网掩码是255.255.255.0. 这此可以依照实际需要而变化。如下以Windows 7系统为例，简介计算机参数设立环节。
打开控制面板选取网络和Internet

再点击网络和共享中心

浮现如下图所示：

点击本地连接

选取属性

弹出“本地连接 属性”框，下拉“此连接使用下列项目”，选中Internet
合同(TCP/IP)再左键单击属性，或直接双击Internet合同(TCP/IP)项

推荐勾选自动获取ip地址。
最后点击拟定，ip 地址设立完毕。

(3) 设立路由
不同厂商、不同型号路由器设立存在稍许差别，请参照路由器阐明书。本案例以TP-Link  TL-R4148 路由器，Windows 7系统设立为例。
打开网页浏览器，在地址栏中输入路由器IP地址：192.168.1.1，然后回车，输入tp-link顾客名和密码，普通初始顾客名和密码为：admin。进入路由器设立页面，点击“下一步，选取上网方式”，继续下一步，设立上网参数，然后继续下一步，设立无线参数，在此可以设立自己无线顾客名和密码，SSID是无线网络顾客名意思，PSK是设立无线网络密码地方，然后下一步，然后点击“重启”完毕设立。
在打开“192.168.1.1”窗口左侧“无线设立”里，有各种无线高档设立，涉及各种“无线安全设立”选取、无线MAC地址过滤、无线高档设立等。依照自己需要设立。

3.4计算机接入无线网络
计算机无线网络设立前请确认无线网卡接入正常，不同操作系统操作方式有些差别，如下案例以Windows 7 为例进行阐明。
4.1 无线网卡接入成功后，在操作系统桌面右下角可看到“连接可用”未连接；选取你所在局域网络，点击“连接”。

然后输入密码，连接到你所设立无线网络。

4 家庭局域网文献共享
局域网文献共享方式在不同操作系统下设立方式有所差别，下文以windows 7“家庭组”功能来进行文献共享。 先将计算机网络名称改为“家庭网络”。
4.1 创立家庭组
(1)开始-控制面板-网络和Internet-网络共享中心.单击你网络，把它选成家庭网络就可以了，如下图所示：

(2) 点击“选取家庭组和共享选项”

(3)点击“创立家庭组”（注：如果你已有建立，这项是灰色）
(4)选中弹出界面中所有选项，然后下一步。固然你也可以依照你自己兴趣选取！

(5)记住密码，完毕创立家庭组。

4.2加入“家庭组”
加入方式与创立大同小异，请看一步步操作. 5.2.1 同样选取家庭组和共选项。

(1) 然后会弹出及时加入按钮，点击它。
(2) 同样你可以全选，也可以只选你中意选项，然后下一步
(3)  输入家庭组密码，这个密码就是组建那一台机给出那个密码kt7kt4Eq9u 完毕加入家庭组

4.3 家庭无线局域网自定义共享文献资源
“家庭组”可以自定义共享文献资源，自定义方式也比较容易操作，这也是为什么它比XP更好更强大地方！自定义方式有三种，分别是：
(1) 将文献夹包括到库中方式自定义资源
先从加入组那台电脑去打开创立组那台电脑上共享文献，选取需要共享文献夹

点击“包括到库中”，然后浮现一种下拉，你选视频，图片，文档都是可以，在这里我选是包括到文档中

从左边文档库中咱们看到刚所包括文献夹

打开网络，咱们可以看到创立组那台主机
再到从机上去看一下，可以看到刚刚共享文献是成功。

(2) 家庭组共享方式自定义资源
 1) 同样，选中要共享文献夹

2) 点击上面菜单栏中“共享”，浮现下拉，选中“家庭组（读取/写入），固然你也可以上面一项或下面一项

3) 这样文献夹就已经共享了。

(3) 共享磁盘分区方式自定义资源
前面咱们都是在说共享文献夹或文献，也许会遇到整个分区里面内容都需要共享，一种一种文献夹方式太麻烦了！确是这样！家庭组之因此是很以便局域网，就是由于它不但可以共享文献夹，还可以共享磁盘分区，操作如下：
选中要共享分区右键-共享-高档共享
点击“高档共享”

将”共享此文此文献夹“打钩并拟定

之后D分区就浮现共享图标了

接下来咱们要做就是去从机上验证一下，在从机上是不是能打开所有主机D盘上资源。

4.4退出家庭组
当你想关闭这个Windows7家庭网时，在家庭网络设立中选取退出已加入家庭组。
1) 网络中心-选取家庭组和共选项-离开家庭组
2) 然后打开“控制面板”→“管理工具”→“服务”项目，在这个列表中找到HomeGroup Listener和HomeGroup Provider这个项目，右键单击，分别禁止和停用这两个项目，就把这个Windows7家庭组网完全关闭了，这样人们电脑就找不到这个家庭网了。

结   语
在这次课程设计中不但检查了我所学习知识，也培养了我如何去把握一件事情，如何去做一件事情，又如何完毕一件事情。通过这次课程设计，本人在多方面均有所提高。通过这次课程设计，综合运用本专业所学课程理论和生产实际知识进行一次公司局域网组建与规划工作实际训练，从而培养和提高了自己独立工作能力，巩固与扩充计算机网络等课程所学内容，提高了动手能力，学会了规划网络逻辑拓扑方案，划分子网，设计子网地址等能力。
同步本人也通过这次课设把各科有关课程均有了全面复习，独立思考能力也有了提高。由于本人设计能力有限，在设计过程中难免浮现错误，恳请教师们多多指教,我十分乐意接受您批评与指正，本人将万分感谢。

参照文献：
[1] 吴功宜编著.《计算机网络》（第二版）.,清华大学出版社.
[2] 张邵峰编著.《局域网网络服务器配备DIY》.,人民邮电出版社.
[3] 王群,王琳编著.《组建互换式局域网》.,人民邮电出版社.
[4] 吴迪,卢建宇编著.《局域网组建于管理》.,清华大学出版社.
[5] 邵必林等编著.《计算机网络与通信》.,国防工业出版社.
