第十章 绿色建筑和建筑节能设计
中煤科工集团重庆设计研究院 内部适用 9月版
适用应实施绿色建筑设计标准重庆地域
10.1设计依据(依据项目本身情况增减相关设计依据)
10.1.1《公共建筑节能（绿色建筑）设计标准》DBJ50-052-
10.1.2 《居住建筑节能65%设计标准》DBJ50－071－
10.1.3 《居住建筑节能50%设计标准》DBJ50－102－
10.1.4 《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T7106-）
10.1.5《绿色建筑评价标准》DBJ/T50-066-
10.1.6 其它国家现行规范、要求及标准
10.2项目概况
本工程在重庆市渝中区XXXXX，属夏热冬冷地域。项目居住建筑部分实施《居住建筑节能50%设计标准》DBJ50－102－，公共建筑部中，xxxx号楼为三层商业用房，实施《公共建筑节能（绿色建筑）设计标准》DBJ50-052-相关要求。(界定适用标准)
项目用地性质为商住混适用地。总建筑面积39856.56平方米，其中住宅部分面积29868.54平方米，商业用房面积9988.02平方米。(描述项目情况)
10.3建筑专业
10.3.1总平面布局(依据项目本身情况描述)
总平面部署关键采取东南向错列式布局方法，有利于夏季降低太阳辐射影响，冬季有效利用太阳日照，避开冬季主导风向。
10.3.2围护结构关键保温材料及热工性能 (下表为案例示意, 其它材料选择见附表1)

关键保温材料及其关键热工参数表

围护结构部位
保温材料
导热系数W/(m.K)
干密度Kg/m³
修正系数
燃烧性能等级
备 注
屋面
保温

难燃型
挤塑聚苯板
0.03
25~35
1.2
B1级
平屋面倒置式设计，施工时应按保温层计算厚度增加25%取值。且大于50mm厚
外墙
外保温
蒸压加气
混凝土砌块
0.18
626～725
1.25
A级
当基层墙体为蒸压加气混凝土制品，外墙保温材料有效锚固深度应≥50mm
垂直纤维岩棉板
0.048
≥100
1.3
A级
1、最小厚度不低于20mm
2、用于外墙柔性饰面块材及贴砖饰面，需应严格根据重庆市现有相关文件要求及要求设计使用，且不适适用于外墙贴砖饰面。
楼板
全轻混凝土
0.31
1151~1250
1.2
A级
因强度要求达成15MPa，提议选择1200容重等级
功效转换处 楼板
全轻混凝土
0.31
1151~1250
1.2
A级
因强度要求达成15MPa，提议选择1200容重等级
架空 楼板
垂直纤维岩棉板
0.048
≥100
1.3
A级
用于结构层下部，性能指标应符合《岩棉板薄抹灰外墙外保温系统应用技术规程》（DBJ50/T-141-）要求
地面
泡沫混凝土
0.14
600
1.50
A级
干密度不应低于B05级及以上；
厚度需达成150mm以上
防火 隔离带
垂直纤维岩棉板
0.048
≥100
1.3
A级
屋顶开口部位四面保温层，应采取宽度大于500mmA级保温材料设置水平防火隔离带。
外窗
隔热铝合金型材（窗框窗洞面积比20%）(6高透光Low-E+12A+6透明)，传热系数2.70W/㎡.K，玻璃遮阳系数0.62，气密性为4级，可见光透射比0.72
公共建筑外窗及幕墙可开启面积小于房间地板轴线8%关键功效房间需设置机械通风系统
幕墙
隔热铝合金型材（窗框窗洞面积比20%）(6高透光Low-E+12A+6透明)，传热系数2.70W/㎡.K，玻璃遮阳系数0.62，气密性为4级，可见光透射比0.72
屋面透明部分
隔热铝合金型材（窗框窗洞面积比20%）(6高透光Low-E+12A+6透明)，传热系数2.70W/㎡.K，玻璃遮阳系数0.62，气密性为4级，可见光透射比0.72
公共建筑透明部分面积不应大于屋顶总面积20%，且屋顶天窗采取遮阳方法

10.3.3节能安全防护

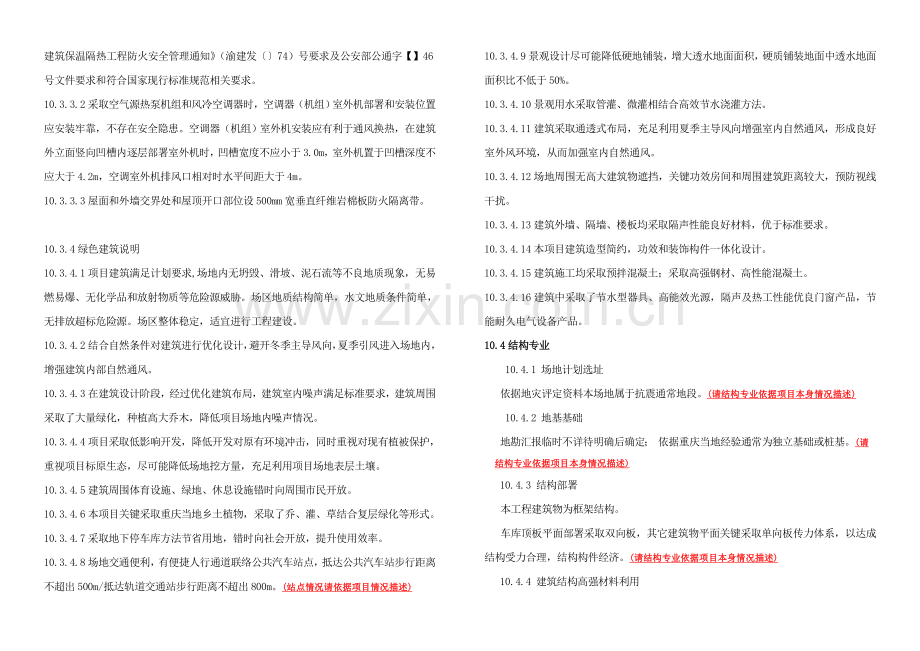

10.3.3.1关键保温材料燃烧性能等级，满足重庆市城镇建设委员会文件《相关加强民用建筑保温隔热工程防火安全管理通知》（渝建发〔〕74）号要求及公安部公通字【】46号文件要求和符合国家现行标准规范相关要求。
10.3.3.2采取空气源热泵机组和风冷空调器时，空调器（机组）室外机部署和安装位置应安装牢靠，不存在安全隐患。空调器（机组）室外机安装应有利于通风换热，在建筑外立面竖向凹槽内逐层部署室外机时，凹槽宽度不应小于3.0m，室外机置于凹槽深度不应大于4.2m，空调室外机排风口相对时水平间距大于4m。
10.3.3.3屋面和外墙交界处和屋顶开口部位设500mm宽垂直纤维岩棉板防火隔离带。

10.3.4绿色建筑说明
10.3.4.1项目建筑满足计划要求,场地内无坍毁、滑坡、泥石流等不良地质现象，无易燃易爆、无化学品和放射物质等危险源威胁。场区地质结构简单，水文地质条件简单，无排放超标危险源。场区整体稳定，适宜进行工程建设。
10.3.4.2结合自然条件对建筑进行优化设计，避开冬季主导风向，夏季引风进入场地内，增强建筑内部自然通风。
10.3.4.3在建筑设计阶段，经过优化建筑布局，建筑室内噪声满足标准要求，建筑周围采取了大量绿化，种植高大乔木，降低项目场地内噪声情况。
10.3.4.4项目采取低影响开发，降低开发对原有环境冲击，同时重视对现有植被保护，重视项目标原生态，尽可能降低场地挖方量，充足利用项目场地表层土壤。
10.3.4.5建筑周围体育设施、绿地、休息设施错时向周围市民开放。
10.3.4.6本项目关键采取重庆当地乡土植物，采取了乔、灌、草结合复层绿化等形式。
10.3.4.7采取地下停车库方法节省用地，错时向社会开放，提升使用效率。
10.3.4.8场地交通便利，有便捷人行通道联络公共汽车站点，抵达公共汽车站步行距离不超出500m/抵达轨道交通站步行距离不超出800m。(站点情况请依据项目情况描述)
10.3.4.9景观设计尽可能降低硬地铺装，增大透水地面面积，硬质铺装地面中透水地面面积比不低于50%。
10.3.4.10景观用水采取管灌、微灌相结合高效节水浇灌方法。
10.3.4.11建筑采取通透式布局，充足利用夏季主导风向增强室内自然通风，形成良好室外风环境，从而加强室内自然通风。
10.3.4.12场地周围无高大建筑物遮挡，关键功效房间和周围建筑距离较大，预防视线干扰。
10.3.4.13建筑外墙、隔墙、楼板均采取隔声性能良好材料，优于标准要求。
10.3.4.14本项目建筑造型简约，功效和装饰构件一体化设计。
10.3.4.15建筑施工均采取预拌混凝土；采取高强钢材、高性能混凝土。
10.3.4.16建筑中采取了节水型器具、高能效光源，隔声及热工性能优良门窗产品，节能耐久电气设备产品。
10.4结构专业
10.4.1 场地计划选址
依据地灾评定资料本场地属于抗震通常地段。(请结构专业依据项目本身情况描述)
10.4.2 地基基础
地勘汇报临时不详待明确后确定； 依据重庆当地经验通常为独立基础或桩基。(请结构专业依据项目本身情况描述)
10.4.3 结构部署
本工程建筑物为框架结构。
车库顶板平面部署采取双向板，其它建筑物平面关键采取单向板传力体系，以达成结构受力合理，结构构件经济。(请结构专业依据项目本身情况描述)
10.4.4 建筑结构高强材料利用
混凝土结构中梁柱纵向受力钢筋采取不低于400MPa级热轧带肋钢筋。混凝土结构中受力一般钢筋使用不低于400MPa 级钢筋用量高于受力一般钢筋总量70%。钢结构中Q345及以上高强钢材用量占钢材总量百分比不低于50%。
10.4.5采取预拌混凝土。
10.5 电气专业
10.5.1 变配电系统
10.5.1.1 合理部署变配电房，使变压器深入负荷中心，以降低电缆用量，并尽可能地避免电能回送，确保供电半径小于250m，电压降控制在±5％。
10.5.1.2 合理选择变压器容量和台数，以适应因为季节造成负荷改变时能灵活投切变压器，实现经济运行，降低因为轻载运行造成无须要电能损耗。
10.5.1.3 合理分配负荷，变压器负荷率小于85%，尽可能使变压器工作在高效低耗区内。
10.5.2 配电线路
尽可能选择电阻率ρ小导体作为配电线路。 电缆选择在满足了供电负荷电流大小基础上，参考依据TOC计算方法计算出经济电流范围表作校核，大部分电缆尤其是大截面电缆供电设备电流符合经济电流范围。
10.5.3 变压器、电动机
10.5.3.1 选择SCB10型节能型变压器。
10.5.3.2 选择高效率电动机。
10.5.3.3 本工程30kW及以下电动机采取直接开启方法开启，30kW以上电动机采取降压开启方法开启。
10.5.3.4 依据负荷改变进行调整设备、采取调整电动机转速控制方法；如恒压供水系统变频调速等，车库、卫生间通风机采取定时控制等。生活水泵采取变频调速控制。
10.5.4 提升功率因数：
10.5.4.1 尽可能采取功率因数高用电设备，电感性设备选择带赔偿电容器用电设备。
10.5.4.2 采取低压柜集中赔偿方法提升功率因数。赔偿后功率因数大于0.92，降低无功损耗。
10.5.5 照明节能
在确保不降低作业面视觉要求、不降低照明质量前提下，努力争取降低照明系统光能损失，最大程度地利用光能。
10.5.5.1 充足合理地利用自然光，使其和室内人工照明有机结合，从而节省人工照明电能。
10.5.5.2 照明设计满足《建筑照明设计标准》GB50034-相关条款要求照度标准、视觉要求、照明功率密度值（LPD）。各关键场所照度标准及功率密度选择以下：
房间类型
照度（lx）
照明功率W/㎡
住宅起居室
100
≤6
住宅卧室
75
≤6
住宅餐厅
150
≤6
住宅厨房
100
≤6
住宅卫生间
100
≤6
车库
30
≤2
一般走廊
50
≤2.5
一般楼梯间
50
——
变电所、柴油发电机房
200
——
风机房、空调机房、泵房
100
≤4
消防控制室
300
≤9
一般办公室
300
≤9
通常商店营业厅
300
≤10
疏散照明地面平均水平照度值：水平疏散通道不低于1lx，人员密集场所不低于2lx；垂直疏散区域不低于5lx；变配电室等关键场所及避难层应急照明照度，按不低于正常照度水平标准选择。
10.5.5.3 在满足照明质量前提下，通常房间（场所）优先采取高效发光荧光灯（如T5、T8灯管）及紧凑型荧光灯。
10.5.5.4 使用低能耗及性能优良光源用电配件（如电子镇流器、节能型电感镇流器、电子触发器、电子变压器等），公共场所内荧光灯选择带无功赔偿灯具，紧凑型荧光灯优先选择电子镇流器。
10.5.5.5 依据照明使用特点，采取分区控制灯光或合适增加照明开关点；卧室等床头灯采取调光开关；公共场所及室外照明灯具采取程序控制（时控、光控）或光电、声控开关进行控制；住宅楼梯间、前室、走廊等人员短暂停留公共场所照明灯具采取节能自熄开关进行控制，当应急疏散照明采取节能自熄开关时，应采取消防时强制点亮方法。
10.5.6 计量和智能化
10.5.6.1 本工程公建部分依据建筑功效特点，根据明插座系统、空调系统、动力系统、特殊用电等4个分项设置计量系统。
10.5.6.2 智能化系统和建筑 （绿色建筑）相关有：能源管理系统、楼宇自控系统、智能照明控制系统。
10.5.7 场地选址
10.5.7.1 本工程场地电磁辐射符合现行国家标准《电磁辐射防护要求》GB8702第二章要求；
10.5.7.2本工程由土建设置排烟井，排烟井从发电机房起沿建筑外表面一直伸出屋顶，发电机尾气经过排烟井道高空排放；
10.5.7.3室外照明设计满足《城市夜景照明设计规范》JGJ/T163-第7章相关光污染控制相关要求；
10.5.7.4为避免室内照明溢光，室内非应急照明在非运行时间能自动控制关闭。

10.6 给排水专业
10.6.1 给水充足利用市政水压，系统合理分区及采取变频调速供水设备，以节省运行费用。
10.6.2多种不一样用途用水（绿化、消防、商业等）分别进行正确计量。
10.6.3水池（箱）设报警溢流水位，预防长时间溢流排水。
10.6.4给水系统采取竖向分区方法控制最低处用水器具处静水压不超出0.45MPa。入户管水压小于0.35MPa。
10.6.5产品及设备选择
10.6.5.1 采取节水、节能型产品。严禁使用一次冲水量大于6.0L坐便器。卫生器具符合《节水型生活用水器具标准》（CJ/T164-）标准。公共卫生间采取感应式水龙头、小便器，大便器采取脚踏式延时自闭式冲洗阀。
10.6.5.2在设备选型时，对各参数计算正确，做到合理选形，避免“大马拉小车”现象发生。供水设备在高效区运行。
10.6.5.3燃气热水器选择热效率大于或等于80%家用强排式燃气热水器。
10.6.6管网漏损控制
10.6.6.1本工程给水系统衬塑钢管符合国家行业标准CJ/T136-要求；
10.6.6.2管道上采取零泄漏高性能阀门。
10.6.6.3水池、水箱设置溢流报警装置；水池、水箱进水阀门采取水力控制遥控浮球阀或带液位控制自动联动开闭电动阀。
10.6.6.4依据水平衡测试要求，安装分级计量水表，计量水表安装率达100％。
10.6.7用水计量装置
10.6.7.1本工程根据使用用途，对卫生间、厨房、绿化、空调系统补水、景观补水等用水分别设置用水计量装置、统计用水量；
10.6.7.2根据付费（或管理）单元情况，对不一样楼层、不一样管理单元分别设置用水计量装置、统计用水量。
10.6.8用水点供水压力
在确保不低于用水器具最低工作压力前提下将其供水压力控制在0.20MPa 以下，超出部分设置支管减压阀。
10.6.9绿化节水浇灌
本工程绿化浇灌用水起源为市政供水，浇灌技术为滴灌、喷灌等技术，有效节省室外浇灌用水。
10.6.10景观水体设计
本工程室外未专门设置景观水体，不用考虑其它补水及非传统水源利用。如设置景观水体，需设置雨水回收系统。(依据项目本身情况参考)

10.7暖通专业
10.7.1居住建筑(依据项目本身情况参考)
10.7.1.1 居住建筑和配套商业用房，提议用户将夏季空调温度设定不低于26℃，冬季采暖温度不高于18℃。
10.7.1.2当地域为夏热冬冷地域，提议用户选择分体式空气源热泵型空调器，其能效比应满足《居住建筑节能65%设计标准》(DBJ50-071-)要求，并不低于《房间空气调整器能效限定值及能效等级》GB12021.3-中2级标准。
10.7.1.3地下车库通风系统依据实际使用情况采取风机自动定时或手动启停控制。排风机采取双速排烟风机，平时停车少时低速排风，停车多时可高速排风。
10.7.1.4本工程所选择通风机效率均大于65%，能效等级不低于3级，且含有效率曲线平坦特点，利于节能运行。一般风机单位风量耗功率均小于0.32W/(m³.h)。
10.7.1.5在外窗可开启面积达不到地板轴线面积7%房间，采取机械式通风器。（65%标准要求）。

10.7.2公共建筑(依据项目本身情况参考)
10.7.2.1 通风
（1）各关键功效房间应设外窗，其外窗（含阳台透明部分）及幕墙可开启面积大于该房间地板轴线面积8％。当部分房间不能满足时，设置机械通风系统。
（2）本工程所选择通风机效率均大于52%，且含有效率曲线平坦特点，利于节能运行，风机单位风量耗功率均小于0.32W/(m³/h)。
（3）地下车库通风系统依据实际使用情况采取风机自动定时启停、或依据车库内CO浓度进行自动运行控制。排风机采取双速排烟风机，平时停车少时低速排风，停车多时可高速排风。
（4）依据室内功效要求，设置带热回收功效双向换气装置，排风热回收装置（全热和显热）额定热回收效率不应低于60％。
（5）空调房间或空调区域面积大于或等于30㎡，且由独立空调系统负担时，或建筑总空调面积大于300㎡时，其空调系统均设置新（排）风系统。
（6）本项目中高密度人员房间（会议室、商业）采取CO2浓度传感器监测，联动控制新风系统运行，该新风系统风机采取变频风机。
10.7.2.2 空调
(1)公共建筑房间新风量、温度、湿度等设计参数符合《公共建筑节能(绿色建筑)设计标准》DBJ50-052-相关要求；
（2）本项目冷源采取拟采取螺杆式冷水机组，热源采取燃气热水锅炉系统，燃气锅炉热效率大于89%，空调工程夏季设计工况能效比（DEER）满足下表要求，采取螺杆式冷水机组COP值满足下表要求。

螺杆式
水冷机组
冷源主机（KW）
空调工程设计能效比限值（W/W）
＜528
2.95
528~1163
3.03
＞1163
3.22

螺杆式
水冷机组
额定制冷量（KW）
性能系数
＜528
4.1
528~1163
4.3
＞1163
4.6
（3）水系统采取一次泵变频系统，依据负荷调整变频泵转速，实现水泵节能运行。
（4）空调冷热水系统耗电输冷比、耗电输热比满足规范要求。
（5）重庆地域为夏热冬冷地域，用户自理空调房间，当采取分体式空调器时，其性能系数应不低于《房间空气调整器能效限定值及能效等级》（GB12021.3-）要求1级能效等级产品；多联式空调（热泵）机组制冷综合性能系数IPLV（c）不低于国家标准《多联式空调（热泵）能效限定值及能源效率等级》GB21454要求3级。
分体式空调器
类型
额定制冷量（CC/W）
能效等级（一级）
分体式
CC≤4500
3.40
4500≤CC≤7100
3.30
7100≤CC≤14000
3.20

多联式空调（热泵）机组制冷综合性能系数IPLV（c）
类型
名义制冷量（CC/W）
能效等级（3级）
分体式
CC≤28000
3.20
2800≤CC≤84000
3.15
CC＞84000
3.10
（6）多联式空调（热泵）机组选择变冷媒流量多联机时，应依据室内外空气温度、配管长度和室内外机高差对机组能力进行修正，其配管当量长度不宜超出70ｍ；或经过产品技术资料核定，配管实际长度制冷工况满负荷性能系数不应低于2.80。
（7）在施工图阶段，对空调房间进行热负荷和空调逐时逐项冷负荷计算；冷水机组总装机容量，应依据计算空调系统冷负荷值直接选定，不另作附加；在设计条件下，当机组规格不能符累计算冷负荷要求时，所选择机组总装机容量和计算冷负荷比值不得超出1.1。
