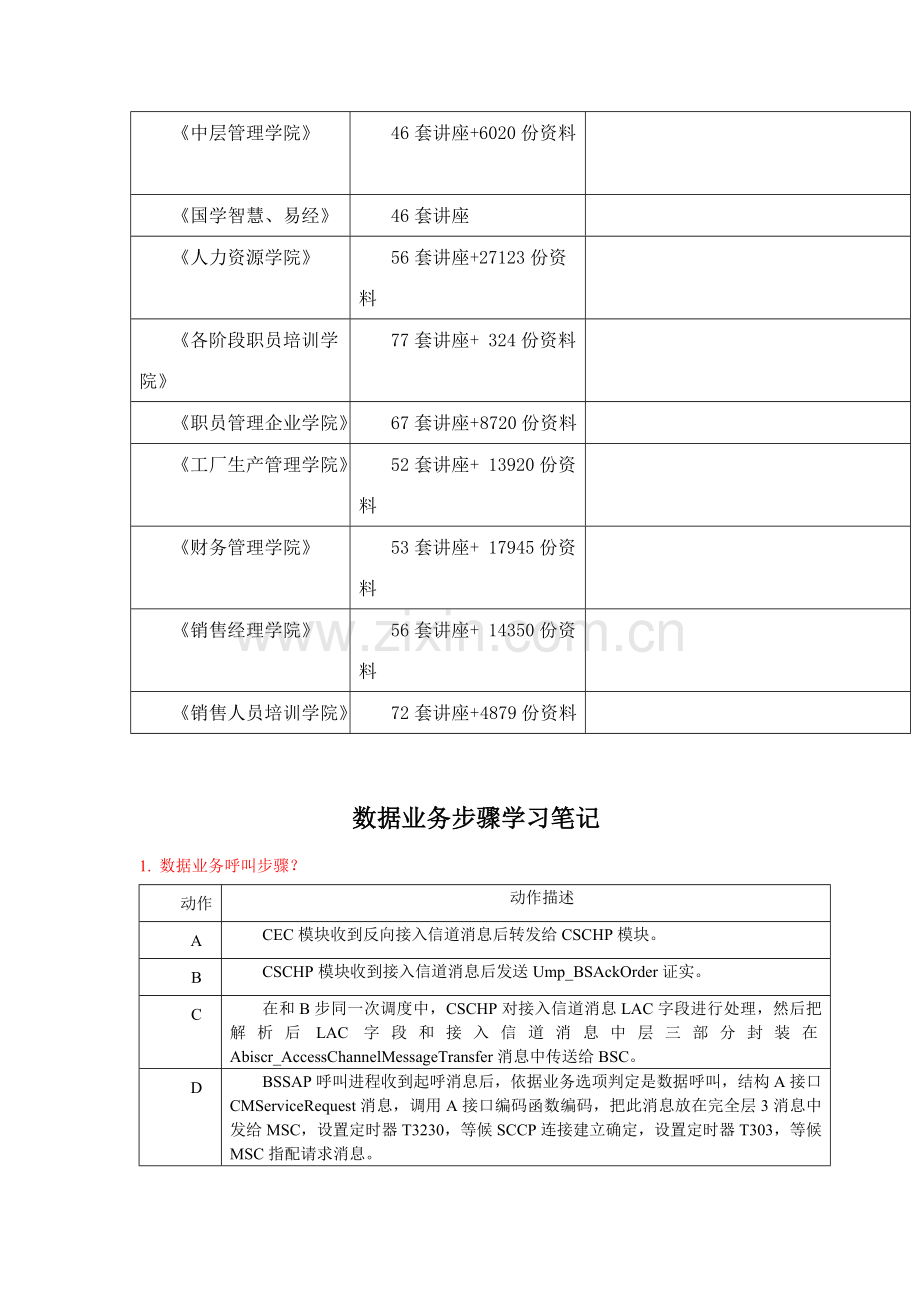

n更多企业学院： 中小企业管理全能版183套讲座+89700份资料总经理、高层管理49套讲座+16388份资料中层管理学院46套讲座+6020份资料国学智慧、易经46套讲座人力资源学院56套讲座+27123份资料各阶段职员培训学院77套讲座+ 324份资料职员管理企业学院67套讲座+ 8720份资料工厂生产管理学院52套讲座+ 13920份资料财务管理学院53套讲座+ 17945份资料销售经理学院56套讲座+ 14350份资料销售人员培训学院72套讲座+ 4879份资料数据业务步骤学习笔记1. 数据业务呼叫步骤？动作动作描述ACEC模块收到反向接入信道消息后转发给CSCHP模块。 BCSCHP模块收到接入信道消息后发送Ump_BSAckOrder证实。C在和B步同一次调度中，CSCHP对接入信道消息LAC字段进行处理，然后把解析后LAC字段和接入信道消息中层三部分封装在Abiscr_AccessChannelMessageTransfer消息中传送给BSC。DBSSAP呼叫进程收到起呼消息后，依据业务选项判定是数据呼叫，结构A接口CMServiceRequest消息，调用A接口编码函数编码，把此消息放在完全层3消息中发给MSC，设置定时器T3230，等候SCCP连接建立确定，设置定时器T303，等候MSC指配请求消息。E在和D步同一次调度中，BSSAP向RCM发送Abisdf_BTSSetup消息，请求RCM分配无线资源，建立无线链路，设置定时器Tsetupb等候RCM证实消息。FRCM分配无线资源和Abis接口业务连接业务地址，向BSSAP发送Abisdr_Connect消息请求建立Abis接口业务连接，消息中带有BTS侧业务地址（DSM板外部IP地址和端口号），设置定时器Tconnb等候连接建立证实。GBSSAP保留Abisdr_Connect消息中信息，依据DSM外部IP地址确定BSC侧接口板（ABPM）外部IP地址，分配ABPM外部端口号，向RCM发送Abisdf_ConnectAck消息，消息中带有BSC侧业务地址（ABPM板外部IP地址和端口号）。RCM收到Absidf_ConnectAck消息后，复位定时器Tconnb。HRCM收到Abisdf_ConnectAck消息后，向CEC发送Amf_FCHSetup消息配置信道板，设置定时器Tconfig等候证实消息。消息中带有BSC侧业务地址。I在和H步同一次调度中，RCM向接口板DSM发送消息指示接口板增加地址通道表项，设置定时器Taddchannelitem等候接口板证实消息。JCEC完成CE配置后，向RCM发送证实Amr_FCHSetupAck。RCM收到证实消息后复位定时器Tconfig。KDSM完成通道表项增加操作后，向RCM发送AddChannelItemAck消息，RCM收到后复位定时器Taddchannelitem。LRCM向BSSAP发送Abisdr_BTSSetupAck，完成无线链路建立。BSSAP收到后复位定时器Tsetupb。MMSC完成MS鉴权，向BSC发送指配请求消息，设置定时器T10等候指配完成消息。BSSAP收到指配请求消息后，复位定时器T303和T3230。NBSSAP收到指配请求消息后，向RMP发送AllocationResource消息，请求分配DSPM、选择器，设置定时器Tdbaccess等候RMP返回证实。ORMP完成资源分配后，向BSSAP发送AllocationResourceAck消息，BSSAP收到后复位定时器Tdbaccess。PBSSAP结构空中接口信道指配消息，调用编码函数编码，封装在Abiscf_PagingChannelMessageTransfer消息中传送给CSCHP，设置定时器Tassignment等候指配完成。CSCHP经过寻呼信道把ECAM消息发送给MS。Q在和P步同一次调度中，BSSAP向接口板ABPM发送消息指示接口板增加地址通道表项，设置定时器Taddchannelitem等候接口板证实消息。R在和P步同一次调度中，BSSAP向分配DSPM发送Avf_ServiceAssignment消息激活对应DSPM进程。 SABPM完成通道表项增加操作后，向BSSAP发送AddChannelItemAck消息，BSSAP收到后复位定时器Taddchannelitem。TDSPM收到Avf_ServiceAssignment消息后，向分配SDM发送Abaf_ActivateSDM消息激活SDM进程，设置定时器Tactivatesdm等候激活SDM响应。 U在和T步同一次调度中，DSPM向RCM发送Abisdf_PhysicalTransitionDirective消息，在标准消息结构中该消息用来通知CE改变此次呼叫改变长码、加密信息、反向导频门控速率、功控信息、前向功控增益比信息等，当在IP平台上运行时，激活DSPM以后该消息中不携带上述信息，作用仅仅是由RCM取得DSPM信令地址；当在HIRS平台运行时，该消息中利用CE_IP地址字段传送SDU网络地址通知RCM，RCM把消息转发给CEC，把SDU网络地址通知信道板。DSPM发送消息以后设置定时器Tphytransdir。VCES收到Amf_PhysicalTransitionDirective消息以后，返回证实消息Amr_PhysicalTransitionDirectiveAck消息，RCM收到证实消息以后，向DSPM发送证实消息Abisdr_PhysicalTransitionDirectiveAck消息，DSPM接收到该消息以后复位定时器Tphytansdir。WSDM收到激活消息后，向MS发送NULL业务帧，设置定时器Tsync等候收到MS发送Premable。在同一次调度中，SDM向RLP发送ActivateRLP，激活对应RLP进程实例。XMS收到前向NULL帧后，反向发送Premable，信道板把前缀转发给SDM。SDM收到Premable后复位定时器Tsync，收到Premable后就捕捉MS。YRLP向SDM发送Asdr_ActivateRLPAck证实。Z当SDM捕捉MS后，向DSPM发送SDM激活响应消息。DSPM收到激活响应消息后复位定时器Tactivatesdm。AADSPM收到激活响应消息后，向移动台发送基站证实指令Umf_BSAckOrder，通知MS已经捕捉了反向FCHpreamble。BB在和AA步同一次调度中，向PCF发送A9_SetupA8消息建立A8连接，设置定时器Ta8setup等候A9连接A8消息。A9r_SetupA8消息中带有RLPIP地址和反向A8连接Key。CCMS发送Umr_MSAckOrder指令证实Umf_BSAckOrder。DDPCF收到A9_SetupA8消息后，向PDSN发送A11r-RegistrationRequest，建立A10连接，设置定时器Tregreq等候PDSN证实。EEPDSN向PCF发送A11-RegistrationReply，完成A10连接建立。PCF收到后复位定时器Tregreq。FFPCF向DSPM发送A9_ConnectA8消息，消息中带有PCFIP地址和PCF分配前向A8连接Key。DSPM收到A9_ConnectA8消息后，复位定时器Ta8setup。GGHH基站和MS进行业务协商。IIDSPM向SDM发送Abaf_PCFInfoL3消息，把PCFIP地址和前向A8连接Key告诉SDM。JJSDM收到Abaf_PCFInfoL3消息后，向RLP发送Asdf_NegotiationInfo消息，把PCFIP地址和前向A8连接Key及协商参数通知RLP。KKSDM向DSPM发送Abar_PCFInfoL3响应。LLDSPM完成业务协商和A8连接建立后，向BSSAP发送指配完成消息，BSSAP收到指配完成消息后复位定时器Tassignment。MMBSSAP向MSC发送指配完成消息，MSC收到指配完成消息后复位定时器T10。 NNOO移动台和PDSN之间建立PPP链接，实施移动IP登记过程。移动台和PDSN之间在FCH上传送低速分组数据。2.BSC怎样识别语音呼叫和数据：在step a中，手机发送origination message中携带S.O (SERVICE_OPTION)，每个S.0代表业务类型以下表：SERVICE_OPTION 业务类型0x3 EVRC语音业务0x21 分组数据业务0x6，0x14短信业务0x3CPTT组呼0x3DPTT私密呼BSSAP依据SERVICE_OPTION值进行判定，当0x21时，提议数据业务指配步骤。3. A9/A8,A11/A10链接在协议中提议捕捉到移动台后进行，在PPP成功率优化阶段将A9/A8,A11/A10放在业务协商后进行，这么做有何好处？在协议中提议步骤以下图：为了提升数据业务PPP链接建立成功率，降低因为业务协商时异常释放而造成PPP链接建立失败，将PPP链接建立时间延迟到业务协商完成以后。BSS节点下BSS系统参数中增加一个参数：DeferA8InPPP（是否将A8 建立步骤推后）。该功效是专门为优化PPP而做。4后台有一个PPP协商期间BSC严禁切换定时器，增加此定时器目标？局外观察发觉，数据业务起呼过程中，假如PPP协商过程还未完成就发生硬切换，往往切换到目标侧后不能成功完成PPP建立过程。原因：1) MS和PDSNPPP协商机制不能确保在基础业务信道发生硬切换条件下工作正常。2) 业务协商完成后，立即作硬切换，引发了该问题为了提升PPP建立成功率指标，对起呼时候硬切换进行控制，方案以下对此功效在后台设置一个开关。BSSAP在收到激活层三Ack以后，开启一个预定义定时器（注：正常话，激活层三Ack后面3秒PPP协商完成，该预定义定时器默认值设置为5秒）。在该定时器到时之前而且后台设置开关是使能，假如手机上报导频强度汇报，层三提出切换请求，数据库判决为“硬切换”，BSSAP中止该次切换，给层三回HandoffFaiure（和强度不够处理一样）。假如数据库判决时候，发觉源侧强度已经低于一个门限，判决为“必需做硬切换”，BSSAP还是要走硬切换步骤，因为不然就掉话；定时器到时以后，硬切换处理步骤和现有步骤一样。5. 业务协商作用在业务信道工作状态下，移动台和基站需要使用部分事先约定来结构和拆分前反向业务信道帧，移动台和基站间经过信令交互来建立这些规则过程，就称为业务协商。业务协商需要建立规则被称为业务配置（Service Configuration）。业务配置在层三信令中以两个不一样信息纪录来表示：可协商参数（Service Configuration Information Record 见page 3-599)和不可协商参数(Non-Negotiable Service Configuration Information Record 见page 3-640)。对移动台，假如业务配置统计包含在Status Response Message消息中则用于返回目前业务配置，假如此纪录包含在Service Request Message 和 Service Response Message中，则用来提议一个新业务配置。对基站，假如此统计包含在Service Request Message 和 Service Response Message消息中，则用于提议一个业务配置，假如包含在Service Connect Message 消息中则指定将要使用业务配置。它也能够被包含在General Handoff Direction Message 和 Universal Handoff Direction Message消息中以指定将要使用确实切业务配置，移动台和基站之间能够建立多个业务连接。6. RLP怎样协商？；在呼叫建立过程中，RLP协商在业务协商中完成，所以RLP协商能够看作业务协商一部分。RLP关键协商以下内容：Rlp_version：对于分组数据业务全部设置为3；Nak_round_fwd=3, Nak_round_rev=3,表示前反向NAK帧发送次数；Nak_per_round_fwd=1表示每次发送NAK帧帧数；For_sch_mux0x921表示复用选项设置。复用选项multiplex options 前反项能够不一样，在业务协商时确定。复用选项每一比特定义以下：当multiplex options0x921 ，换算成2进制数：0001 ，01:rate set 1; 001000:max_data_blocks 8个块 01：double size ,10:muxPDU type 3, 0000:formant 1RLP应该根据业务选择配置复用选择要求发送和接收业务信道帧，RLP帧承载数据业务能够是基础业务类型和补充业务类型，但一个业务类型仅仅支持一个RLP实例。其它问题：DSM单板作用是什么，以前资料里面简略地说是完成和BSCAbis接口，在Hirs平台中，这个功效是由CCM完成吗？数据服务模块（DSM）关键功效为完成BTS和BSC之间ABIS口通信功效，它关键有两大功效：ABIS口协议处理；ABIS口信令解析；hirs平台中就是CDSU。经过文档中提供信令步骤能够看出，和DSM相关有两条新增信令，AddChannelItem和AddChannelItemAck消息，仿佛是增加通道表作用，能否再介绍一下通道表概念？通道表相当于路由列表，为BTS、BSC之间业务链接提供指示。RMP是什么功效模块，为何是由RMP来完成对BSC侧资源分配？RMP负责BSC侧资源分配，包含声码器、选择器、地面电路业务协商还是以基站侧协商提议设置为最终决定吗?MS和BSC可协商共同支持业务参数。
