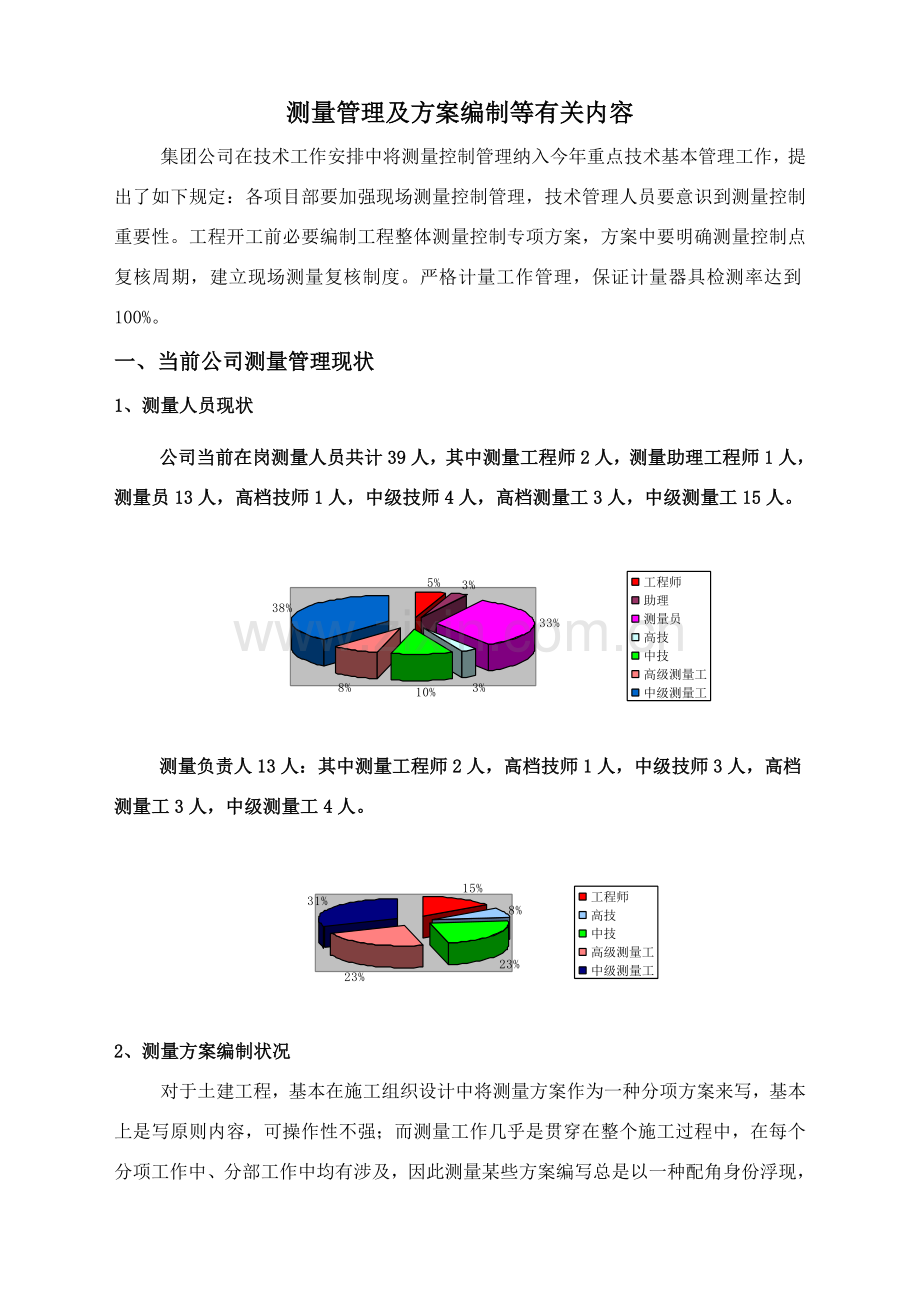

测量管理及方案编制等有关内容
集团公司在技术工作安排中将测量控制管理纳入今年重点技术基本管理工作，提出了如下规定：各项目部要加强现场测量控制管理，技术管理人员要意识到测量控制重要性。工程开工前必要编制工程整体测量控制专项方案，方案中要明确测量控制点复核周期，建立现场测量复核制度。严格计量工作管理，保证计量器具检测率达到100%。
一、当前公司测量管理现状
1、测量人员现状
公司当前在岗测量人员共计39人，其中测量工程师2人，测量助理工程师1人，测量员13人，高档技师1人，中级技师4人，高档测量工3人，中级测量工15人。

测量负责人13人：其中测量工程师2人，高档技师1人，中级技师3人，高档测量工3人，中级测量工4人。

2、测量方案编制状况
对于土建工程，基本在施工组织设计中将测量方案作为一种分项方案来写，基本上是写原则内容，可操作性不强；而测量工作几乎是贯穿在整个施工过程中，在每个分项工作中、分部工作中均有涉及，因此测量某些方案编写总是以一种配角身份浮现，有些方案写，有些方案主线只字不提，不可以较好指引现场施工。

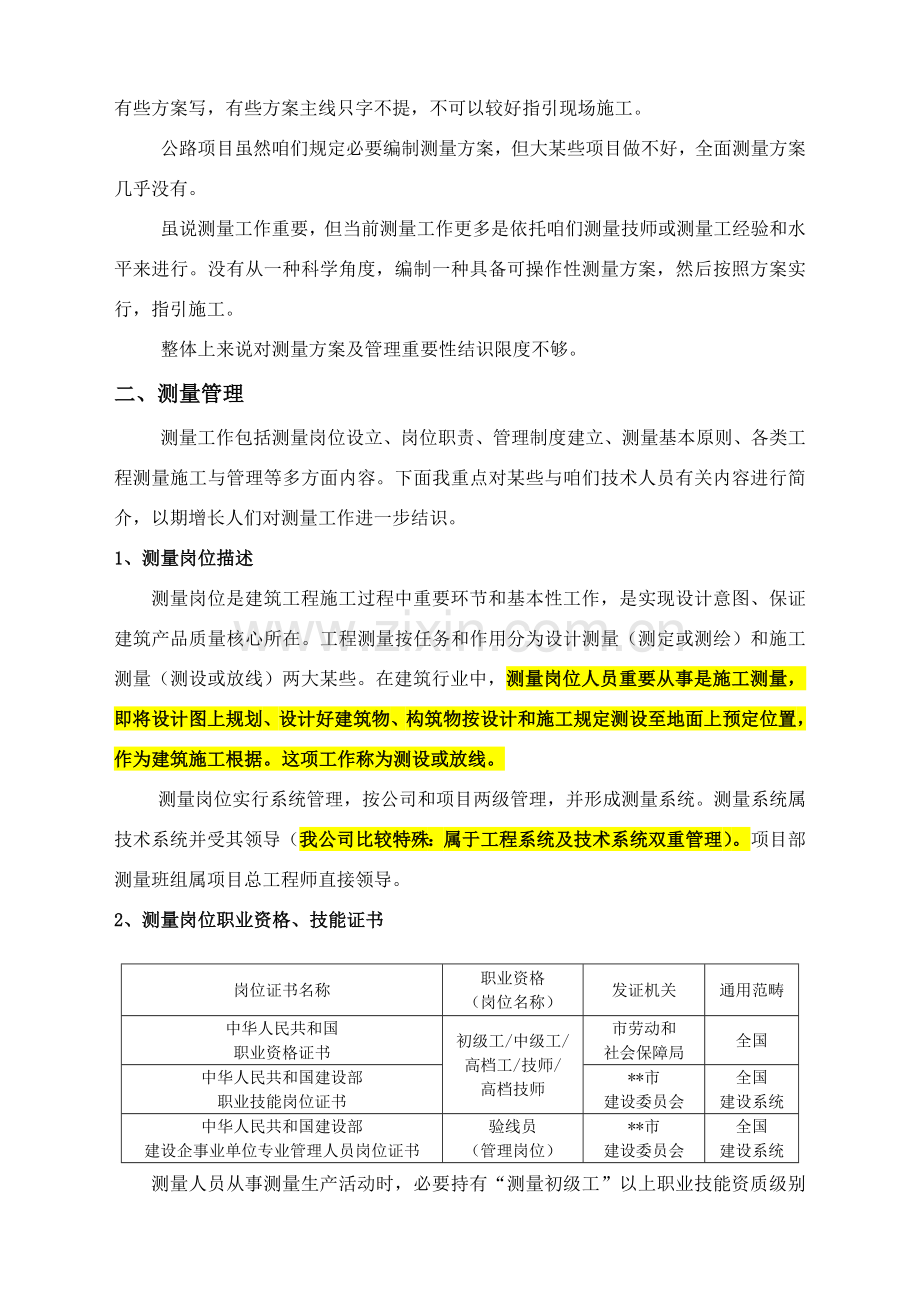

公路项目虽然咱们规定必要编制测量方案，但大某些项目做不好，全面测量方案几乎没有。
虽说测量工作重要，但当前测量工作更多是依托咱们测量技师或测量工经验和水平来进行。没有从一种科学角度，编制一种具备可操作性测量方案，然后按照方案实行，指引施工。
整体上来说对测量方案及管理重要性结识限度不够。
二、测量管理
测量工作包括测量岗位设立、岗位职责、管理制度建立、测量基本原则、各类工程测量施工与管理等多方面内容。下面我重点对某些与咱们技术人员有关内容进行简介，以期增长人们对测量工作进一步结识。
1、测量岗位描述
测量岗位是建筑工程施工过程中重要环节和基本性工作，是实现设计意图、保证建筑产品质量核心所在。工程测量按任务和作用分为设计测量（测定或测绘）和施工测量（测设或放线）两大某些。在建筑行业中，测量岗位人员重要从事是施工测量，即将设计图上规划、设计好建筑物、构筑物按设计和施工规定测设至地面上预定位置，作为建筑施工根据。这项工作称为测设或放线。
测量岗位实行系统管理，按公司和项目两级管理，并形成测量系统。测量系统属技术系统并受其领导（我公司比较特殊：属于工程系统及技术系统双重管理）。项目部测量班组属项目总工程师直接领导。
2、测量岗位职业资格、技能证书

岗位证书名称
职业资格
（岗位名称）
发证机关
通用范畴
中华人民共和国
职业资格证书
初级工/中级工/
高档工/技师/
高档技师
市劳动和
社会保障局
全国
中华人民共和国建设部
职业技能岗位证书
**市
建设委员会
全国
建设系统
中华人民共和国建设部
建设企事业单位专业管理人员岗位证书
验线员
（管理岗位）
**市
建设委员会
全国
建设系统
测量人员从事测量生产活动时，必要持有“测量初级工”以上职业技能资质级别证书或验线员证书。证书获取须通过“市建委”授权组织测量理论、实操考核。市建委和市劳动局证书在同一期培训班考核通过后同步颁发。
按关于规定，测量人员必要持证上岗。初次上岗前即可考取测量初级工；获得初级工资格、从事本专业工作三年后可考取中级工； 以满三年为进阶且始终从事测量专业工作，可依次考取高档工、技师、高档技师。
3、项目经理部应建立施工测量管理制度
项目部应依照上级测量管理制度及承担工程特点，制定相应测量管理制度，应涵概如下内容：
l 测量管理机构设立及职责。
l 岗位责任制度及职责分工。
l 测量成果及资料管理制度。
l 自检及验线制度。
l 交接桩及护桩制度。
l 仪器定期检校、检定及维护保管制度。
l 仪器操作规程及安全操作制度。
4、项目部施工测量人员能力规定
l 识图、审图、绘图能力。
l 掌握不同工程类型、不同施工办法对测量放线不同规定能力。
l 理解仪器构造、原理，掌握仪器使用、检校、维修能力。
l 对各种几何形状、数据、点位计算与校核能力。
l 理解误差理论，能针对误差产生因素采用办法，以及对各种观测数据解决能力。
l 针对不同工程采用不同观测办法与校测办法，具备高精度、高速度实测能力。
l 针对不同现场、工程状况，综合分析解决问题能力。
l 具备劳动局或建委等单位颁发测量放线验线人员岗位证书。
5、施工测量放线工作中应遵守基本准则
l 工作目：为工程服务，对按图施工和工程进度负责。
l 工作程序：遵守先整体后局部（整体控制局部：这是一切测量工作通则，若不遵循这一原则，而试图以局部控制整体，会导致测量误差超限、建筑物位置不准等后果。）、高精度控制低精度（既先测设精度较高场地整体控制网，再以控制网为根据进行各局部建筑物定位、放线。不同级别测量必要配备不同级别仪器和工具，逐级控制才干保证施测精度。）。长方向、长边控制短方向、短边原则。
l 工作原则：测法要科学、简捷，精度要合理、相称（仪器选取要恰当，使用要精心，在满足工程需要前提下，力求做到省工、省时、省费用。）
l 工作办法：要严格审核测量原始根据对的性，坚持测量作业与计算工作步步有校核。
l 工作制度：严格执行经自检、互检合格后，由关于主管进行验线。
l 工作作风：紧密配合施工，团结协作，认真负责。
l 工作精神：虚心学习，总结经验，努力开创新局面。
6、施工测量验线工作中应遵守基本准则
验线工作是发现测量放线错误和检查测量放线精度与否合格必不可少工序，以达到防止为主目。
l 根据要原始、对的、有效——重要是设计图纸、变更洽商和起测点位（如红线桩、水准点）及其已知数据（如坐标、标高）须具备原始资料并保证其有效性及对的性。
l 所用仪器和钢尺在法定检定周期内。
l 验线精度要符合规范规定。
l 要独立验线，要尽量与放线工作不有关——重要涉及：观测人员；使用仪器；测法和观测线路。
l 验线部位——核心环节与最弱点位。（原始桩位与定位条件、主轴线与其控制桩（引桩）、标高点和±0．000标高线、建筑物构造大角垂直度、放线中最弱点位（检测放线精度））
l 误差解决——验线成果与原放线成果之间误差解决
（1）两者之差若不大于1/2限差者，可对放线工作评为优良。
（2）两者之差略不大于或等于限差者，可对放线工作评为合格。
（3）两者之差超过限差者，不予验收。
7、测量记录计算基本规定
l 记录基本规定：原始、对的、完整、工整，不得随意涂改。
l 计算基本规定：根据对的、计算有序、办法科学、步步校核、成果可靠。
8、施工技术人员必要掌握施工测量
施工测量是施工中各阶段先行工序，是工程各部位定位、按图施工保证。技术人员领导放线工作，工长、施工队长、项目总工等不同级别技术负责人，要对不同规模工程、不同部位定位和标高负责验线，因此各级技术人员必要掌握施工测量，这是岗位责任规定。
三、施工测量工作流程
签定施工合同
现场交接桩位
（红线桩、建筑物定位桩、水准点）
编制施工测量方案
通过内业计算、外业实测校核所接桩位
报监理校验、审批
建筑方格网、主轴控制线、引测水准点
填写“工程定位测量记录”，报监理审验
测放开挖边线，对开挖位置、标高时时监控
填写“基槽测量记录”，报监理审验
基本施工测量放线
构造施工测量放线
填写“楼层测量记录”，报监理审验
竣工测量、资料归档
1、房建工程施工测量工作流程

基槽上测放建筑物位置线

填写“楼层测量记录”，报监理审验

工程验收

2、市政（公路）工程施工测量工作流程
签定施工合同

现场交接桩位
（导线点、水准点、线路中桩）
编制施工测量方案

通过内业计算、外业实测校核业主所交桩位

报监理审验

加密导线桩、水准点位：
实测断面图、计算填挖方量

报监理审验

内业计算逐桩坐标表
桥、涵等构筑物定位参数

现场标定桥、涵、通道等构筑物及线路中、边桩及其控制桩

填写“测量复核记录”，报监理审验

路基、桥涵等构筑物
施工控制测量及细部放样

填写“测量复核记录”，报监理审验

路面施工测量

填写“测量复核记录”，报监理审验

成品检查、竣工测量

工程验收

四、施工测量方案编制、审批及交底
1、房建工程测量方案编制
1.1编制根据
1.1.1各级施工测量规范和规程
l 中央各部委颁发关于规范，如《工程测量规范》（GB50026-）《都市测量规范》（CJJ8-85）等。建筑变形测量规程（GBJGJ/T 8-97）工程测量基本术语标（GB/T50228-96）
l 建设部颁发关于规范和规程，如《工业与民用建筑工程地质勘察规范》及各种工程施工及验收规范等。
l 地方政府、建委颁发文献、规范与规程，如:DBJ01-21-95、《XX市建筑施工公司施工测量工作管理办法》《XX地区建筑地基基本勘察设计规范》等。
l 国际关于施工测量原则与规范，如美国国家职业测量协会推荐《施工测量规范》、国际原则《建筑测量法放样和测量容许误差》(ISO 4463－1989)等。
l 可列表表达
序号
类别
规范、规程名称
编号
1
国家
工程测量规范
GB 50026—
2
国家
工程测量基本术语原则
GB/T 50228—96
3
行业
都市测量规范
CJJ 8—99
4
行业
建筑变形测量规程
JGJ/T 8—97
5
地方
建筑工程施工测量规程
J10972-
1.1.2　规划局给定关于测设资料、施工图纸、甲方提供工程定位座标点、水准测量成果等。
l 如都市导线点、红线桩点(界地桩点)、水准点等都是建立平面控制和高程控制起始点。
l 各种起始测量控制点都应标在总平面图上，总平面图及施工图上各种尺寸关系是布置施工控制网重要根据。
可列表
施工图纸、钉桩告知单
序号
图纸名称
图纸编号
出图日期
1
建筑图
建施-□□□
□□□
2
构造图
结施-□□□
□□□
3
钉桩告知单

□□□
　1.1.3　 xxxx工程施工组织设计
1.2工程概况
应着重简介与施工测量有密切关系各种平面或高程控制点起始数据；工程毗邻建筑物及周边环境状况；建筑物构造类型、占地面积、地下地上构造层数；建筑物平面布置形状及特点、室内外装饰、建筑物总高度等。
起始数据重要有都市导线点坐标及高程；红线桩坐标及高程；起始水准点高程(以上数据应当是经校核无误数据，或修改后对的数据)。此外，还应阐明设计条件和甲方特殊规定。
1.3本工程测量难点、特点与施工特殊规定。
1.4施工测量基本规定
场地、建筑物与建筑红线关系，定位条件及工程设计、施工对测量精度与进度规定，注明与否需做沉降观测。
1.5场地测量准备
依照设计总平面图与施工现场总平面布置图，确认拆迁顺序与范畴，测定需要保存原有地下管线、地下建（构）筑物与名贵树木树冠范畴，场地平整（高程方格网测设）与临设工程定位放线工作内容。
1.6起始根据校测
对起始根据点（涉及建筑红线桩点、水准点）或原有地上、地下建（构）筑物与新建建筑物几何相应关系，均应进行校测。
1.7场区控制网测设
依照场区状况、设计与施工规定，按照便于施工、控制全面又能长期保存原则，测设场区平面控制网与高程控制网。控制网施测规定详见《建筑工程施工测量规程》，水准点布设应采用附和水准测法或结点平差法。
1.8建筑物定位与基本施工测量
建筑物定位与重要轴线控制桩、护坡桩、基本桩定位与监测，基本开挖与±0．000如下各层施工测量。建筑物总体布局呈矩形时，应将主轴控制线布设成“井”字型网状控制（切忌中心十字线型）；建筑物总体布局呈封闭曲线或不规则图形时，宜增设导线网作为一级控制网，主轴控制线作为二级控制网。
1.9±0．000以上施工测量
首层、非原则层与原则层构造测量放线、竖向控制与标高传递。当采用内控法（激光铅直仪法）时应阐明预留洞尺寸、数量、提供平面布置图；施工出±0．000后，应将标高“建筑+50线”引测至构造外墙并以墨线连接形成闭合图形，作为标高向上传递基准线；同步应将主轴控制线投测至构造外墙并用墨线弹出，作为竖向轴线传递、构造大角监测、构造外装修用线。
1.10特殊工程施工测量
高层钢构造、高耸建（构）筑物（如电视发射塔、水塔、烟囱等）、大型工业厂房与体育场馆等测量。在特殊工程测量中，应注意设计、监理在精度方面提出特殊规定；同步应注重提高地脚螺栓埋设精度；现浇或预制安装独立柱垂直度控制；钢构造高程竖向传递时，钢尺温度改正不予考虑。
1.11室内外装饰与安装测量
重要指外饰面、玻璃幕墙等室内外装饰测量；各种管线、电梯、旋转餐厅、机械设备等安装测量。此类测量应注重测量基线铅直度和水平度以及基线贯通性和控制性，并依照施工工艺合理分布测量基线间距。
1.12竣工测量与变形观测
竣工现状总图编绘与各单项工程竣工测量，依照设计与施工规定变形观测内容、办法及相应规定。
1.13验线工作
明确各分项工程测量放线后验线程序与验线内容。
1.14施工测量工作组织与管理
测量人员与组织机构，测量员持证上岗状况（职业资格证书），各种测量规章制度等（列出制度名称即可）。依照工程状况，拟定所使用仪器型号、数量，拟定附属工具、登记表格等用量筹划，规定各类计量器具必要具备在其检定周期内有效检定证书，质量、安全保证办法等。
1.14.1测量管理组织机构及测量人员
1.14.2项目建立各项测量规章制度
1.14.3拟投入本工程测量仪器设备表
本工程所使用测量仪器一览表
序号
仪器名称
编号
出厂编号
数量
检定日期
备注
1
经纬仪
JZ-2
2943
1
-6-09

2
水准仪
DSZ3-38
015818
1
-6-09

3
全站仪
SET2100

1
-8-8

4
水准标尺

ZA06061501
1
-6-15

5
钢卷尺
5.0米
3888
1
-6-16

。。。。

1.14.4质量保证办法
l 测量作业各项技术按《建筑工程施工测量规程》进行。
l 测量人员所有取证上岗。
l 进场测量仪器设备，必要检定合格且在有效期内，标记保存完好。
l 施工图、测量桩点，必要通过校算校测合格才干作为测量根据。
l 所有测量作业完后，测量作业人员必要进行自检，自检合格后，上质量总监和责任工程师核验，最后向监理报验。
l 自检时，对作业成果进行全数检查。
l 核验时，要重点检查轴线问距、纵横轴线交角以及工程重点部位，保证几何关系对的。
l 滞后施工单位测量成果应与超前施工单位测量成果进行联测，并对联测成果进行记录。
l 加强现场内测量桩点保护，所有桩点均明确标记，防止用错和破坏。
1.14.5安全保证办法
l 施测人员进入施工现场必要戴好安全帽。
l 测量人员施测时，设专人指挥过往车辆、机械。交通繁忙路口设立明显标志，并由专人指挥交通。
l 在基坑边投放基本轴线时，保证架设经纬仪稳定性。
l 二层楼面架设激光经纬仪时，要有人监视不得有东西从轴线洞中掉落打碎仪器。
l 操作人员不得从轴线洞口上仰望，以免掉物伤人。
l 轴线投测完毕，须将洞上防护盖板复位。
l 操作仪器时，同一垂直面上其她工作要注意尽量避开。
l 施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护，不得只顾弹线或其她事情，忘掉仪器不论。危险地区设专人负责安全监护。
l 施测过程中，要注意旁边模板或钢管堆，以免仪器碰撞或倾倒
l 所用线坠不能置于不稳定处，以防受碰被晃掉落伤人。
l 仪器使用完毕后需及时入箱上锁，由专人负责保管，存储在通风干燥室内。
l 使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。
l 钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈漆。
l 测量人员在爬山、下沟槽作业时，配备安全帽、安全绳等设备；在通行道路上作业时，测量人员要穿着反光背心；如在高压输电线或其她易燃、易爆品仓库附近作业时，保持安全距离，并谨慎使用对讲机等带电设备。
l 远距离或复杂地区迁站装仪器箱内搬运。仪器长途运送要采用防震办法，存储仪器要采用防盗、防火和防潮办法。
1.15测量资料整顿
收集本工程各项原始测量资料，记录施工测量日记，填写“测量技术交底单”向施工班组现场交底，填写“施工测量报验单（A2）”同步附“施工测量记录（C3）”报监理验线。上述测量资料除测量班组留存外，按施工资料管理规定需要量，交送技术资料员存档。
1.15.1市都市规划管理部门下达钉桩告知单（红线桩坐标、水准点等）。
1.15.2交接桩登记表。
1.15.3工程定位图（建筑总平面图、建筑场地原始地形图）。
1.15.4设计变更文献及图纸。
1.15.5现场平面控制网与水准点成果表及报验单。
1.15.6施工测量记录（C3-1、C3-2、C3-3、C3-4、C3-5）。
1.15.7必要测量原始记录（含测量技术交底）。
1.15.8竣工验收测量资料、竣工测量图
1.15.9沉降变形观测资料
1.16精度指标及误差规定（参见2．17）
施工场地测量容许误差
内容
平面位置（mm）
高程（mm）
场地平整测量方格网点
50
±20
场区施工道路
70
±50
场区暂时上水管道
70
±50
场区暂时下水管道
50
±50
施工暂时电缆管线
50
±70
暂设建（构）筑物
50
±30
建筑方格网重要技术指标
级别
边长
测角中误差（″）
边长相对中误差
一级
100~300
±5
1/40000
二级
100~300
±10
1/0
三级
50~100
±20
1/10000
导线网重要技术指标
级别
导线长度
（km）
平均边长
（m）
测角中误差
（″）
边长相对
中误差
导线全长
相对中误差
方位角闭合差（″）
一级
2．0
200
±5
1/40000
1/0
±10
二级
1．0
100
±10
1/0
1/10000
±20
建筑物平面控制网重要技术指标
级别
合用范畴
测角中误差（″）
边长相对中误差
一级
钢构造、超高层、
持续限度高建筑
±9
1/24000
二级
框架、高层、持续
限度普通建筑
±12
1/15000
三级
普通建筑
±24
1/8000
基本放线尺寸容许误差
长度L、宽度B尺寸（m）
容许误差（mm）
L（B）≤30
±5
30<L（B）≤60
±10
60<L（B）≤90
±15
90<L（B）
±20
轴线对角线尺寸，容许误差为边长误差倍；外廓轴线夹角容许误差为1ˊ。
轴线竖向投测容许误差
项目
容许误差（mm）
每层
3

总高
（H）
H≤30m
5
30m<H≤60m
10
60m<H≤90m
15
90m<H
20
各部位放线容许误差
项 目
容许误差（mm）

外廓主轴线长度（L）
L≤30m
±5
30m<L≤60m
±10
60m<L≤90m
±15
90m<L
±20
细部轴线
±2
承重墙、梁、柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
标高竖向传递容许误差
项目
容许误差（mm）
每层
±3

总高
（H）
H≤30m
±5
30m<H≤60m
±10
60m<H≤90m
±15
90m<H
±20
构件中几何尺寸容许偏差
项目
容许偏差（mm）
长度
梁
+10
-5
柱
+5
-10
宽度
梁
±5
柱
±5
高度
梁
±5
柱
±5
构造支承埋件容许误差
项目
容许误差（mm）
中心位置
±5
顶面标高
0
-5
2、市政（公路）工程测量方案编制
2.1编制根据
与房建工程规定基本一致
l 关于国家规范、规程
序号
类别
规范、规程名称
编号
1
国家
工程测量规范
GB 50026—
2
国家
工程测量基本术语原则
GB/T 50228—96
3
行业
都市测量规范
CJJ 8—99
4
行业
公路勘测规范
JTJ 061—99
5
行业
公路工程质量检查评估原则
JTGF80-
6
行业
公路全球定位系统（GPS）测量规范
JTJ/T 066—98
l 施工图纸，导线、水准成果表
序号
图纸名称
图纸编号
出图日期
1
道路工程施工图
□□□
□□□
2
桥梁工程施工图
□□□
□□□
3
导线、水准成果表

□□□
2.2工程概况
工程位置、道路全长、起止里程桩号、道路线形、构造数量、类型，业主提供导线点、水准点数量等。
2.3工程施工测量特点及难点
提出测量精度控制难点或最弱点，如：缓和曲线、匝道、大桥桩位控制、缓和超高渐变段等。
2.4导线、水准点位校核方式、办法
通惯用全站仪测角量边与限差比较办法校核导线点；水准点位校核使用S3型水准仪采用符合测法或使用全站仪采用光电三角高程法，其精度规定满足三等水准限差。导线、水准点位校核还应进一步友邻单位至少一种点位，并共同确认共用点位，以保证线形交圈。
2.5导线、水准点位加密布设
造标埋石于线路附近，其里程间距以100~200米为宜（尽量保证道路填方某些在填方过程中、构筑物上部构造完毕后能有良好通视条件）。采用极坐标法测出其坐标值。
2.6桥区专用控制网（如三角网）布设
特大桥、互通式立交桥普通需布设三角网或线形锁以保证测量控制精度，有助于控制桩能长期保存，同步增长观测条件。
2.7构筑物施工测量
构筑物普通指通道、涵洞、圆管涵等构造。惯用施工测量办法是计算出构筑物中心线与道路迈进方向中心线夹角，通过控制测定构筑物中心线，进而进行细部放样。
2.8路基施工测量
依照路基填筑设计高程、边坡坡度结合现况地面高，按里程计算出路基下口宽度，中心线两侧计算宽各加30~50厘米（预留虚铺宽度）定木桩撒白灰线；高程按每层规定填筑高度（含依照实验成果拟定虚铺厚度）控制。
2.9路面施工测量
摊铺机铺设路面时，其电脑感应器通过测定好标高钢丝绳感应调节铺油高程、坡度，这就规定固定钢丝绳测钎标高需精测。
2.10工程交验与竣工测量
高速公路竣工时，需恢复沿线导线点及水准点，并测定每100米道路中心桩和每50米路面断面高程，以备业主组织验收组现场实测实量验收。
市内市政工程地下管线需做竣工测量，由获得市测管处认证资格测量单位进行，竣工资料交测管处验收盖章，并交档案馆存档。
2.11施工测量工作组织与管理
基本同房建工程。
2.12测量资料整顿
基本同房建工程。
2.13精度指标及误差规定
导线测量重要技术规定
级别
导线长度(km)
平均边长(km)
测角中误差(″)
测距中误差(mm)
测回数
方位角闭和差（″）
相对闭和差
DJl
DJ2
DJ6
一级
4
0.5
5
15
-
2
4
10
≤l/l5000
二级
2.4
0.25
8
15
-
1
3
T6
≤1/10000
三级
1.2
0.1
12
15
-
l
2
24
≤1/5000
注：N为测站数。
水准测量重要技术规定
级别
每公里高差中误差(mm)
路线长度(km)
水准仪型号
水准尺
观测次数
高差闭和(mm)
与高档点联测
附合或环线
平地
山地
四等
10
≤16
DS3
双面
来回测
往测一次
20
6
五等
15

DS3
单面
来回测
往测一次
30
-
注：L为水准路线长度，N为测站数。
光电测距三角高程测量限差
距离测回数
竖直角
边长范畴(m)
测回数
最大角值(°)
测回间(三丝法为半测回问)较差(”)
指标差互差(”)
中丝法
三丝法
来回各一测回
来回各两测回
来回各一测回
20
8
15
200～600
中桩桩位测量限差规定
线路名称
纵向误差(cm)
横向误差(cm)
高级别公路
s/+0.1
10
普通公路
s/1000+0.1
10
注：s为控制点
3、测量方案审批
3.1普通工程（1万平米如下）测量方案由项目测量负责人编制，项目总工程师审批。
3.2大型、重点或特殊复杂工程测量方案由项目测量负责人编制，项目总工程师审核后，上报公司技术部门审核，由总工程师审批。
3.3沉降观测方案独立成册，由建设单位委托具备相应资质测绘部门编制，报该工程监理单位或设计单位审批。同步报公司技术部门备案。
4、测量方案交底
4.1普通工程由项目总工程师组织，项目测量负责人向项目生产、技术、质量人员进行交底。
4.2大型、重点或特殊复杂工程由公司技术部门组织，项目测量负责人向项目生产、技术、质量人员进行交底。
施工测量记录填写示例：
工程定位测量记录 （表式C4-1）
编号
T□

工程名称
□□□□工程
测量单位
□□□□工程项目经理部
图纸编号
建施-04
施测日期
200□年□□月□□日
坐标根据
1．2．6．F1．F3（测绘院提供）
复测日期
200□年□□月□□日
高程根据
BM1．BM2（测绘院提供）
使用仪器
□□□□
闭合差
测角中误差±12〃；边长相对中误差1/15000
仪器校验日期
200□年□□月□□日
定位抄测示意图：

1点坐标（498406．547，307822．721）；2点坐标（498617．293，307834．925）

6点坐标（498411．431，307738．380）

抄测成果：
3点坐标：（498618．785，307809．167） 5点坐标：（498592．206，307769．978）
4点坐标：（498590．033，307807．502）
参加人员签字
建设（监理）单位
施工单位
北京城建□□□□工程项目经理部
技术负责人
测量负责人
复测人
施测人
（手签）
（手签）
（手签）
（手签）
（手签）
本表由测量单位提供，城建档案馆、建设单位、监理单位、施工单位各保存一份。
基槽验线记录 （表式C4-2）
编号
T□

工程名称
□□□□工程
日期
200□年□□月□□日
验线根据：
该次验线为（10）~（20）/（D）~(K)范畴
验线根据为：工程定位测量记录（200□年□□月□□日）。

基槽平面剖面简图：

检查意见

参加人员签字
建设（监理）单位
施工单位
城建□□□□工程经理部
技术负责人
测量负责人
质检员
工长
（手签）
（手签）
（手签）
（手签）
（手签）
本表由测量单位提供，城建档案馆、建设单位、施工单位各保存一份。

基槽验线记录 （表式C4-2）
编号
T□

工程名称
□□□□工程
日期
200□年□□月□□日
验线根据：
该次验线为（1）~（10）/（A/Y）~(D)范畴
验线根据为：工程定位测量记录（200□年□□月□□日）。

基槽平面剖面简图：

检查意见

参加人员签字
建设（监理）单位
施工单位
城建□□□□工程经理部
技术负责人
测量负责人
质检员
工长
（手签）
（手签）
（手签）
（手签）
（手签）
本表由测量单位提供，城建档案馆、建设单位、施工单位各保存一份。本表由测量单位提供，施工单位保存。
楼层放线记录 （表式C4-3）
编号
T□

工程名称
□□□□工程
日期
200□年□□月□□日
放线部位
Ⅰ段（图中阴影某些）

放线根据：
依照首层内控点（经建设单位监理公司检查合格点位）采用激光铅直仪向上投测出该层、该段各大控制线，依照该控制线放出该层、该段墙体边线和控制线以及门窗洞口线。

放线简图：

检查结论： □批准 □重新放样

详细意见：

参加人员签字
建设（监理）单位
施工单位
城建□□□□工程经理部
技术负责人
质检员
工长
（手签）
（手签）
（手签）
（手签）

沉降观测记录 （表式C4-4）
编号
□□□□

工程名称
□□□□
水准点编号
□□
测量仪器
□□□□
水准点
所在位置
□□□□
水准点高程
□□
仪器校验时 间
□□□□
观测日期： 自 年 月 日至 年 月 日
观测点布置简图

观测点编号
观测
日期
荷载累加状况描述
实测标高（cm）
本期沉降量（cm）
总沉降量
（cm）
仪器
型号
仪器校验
日 期

观测单位名称

观测单位印章
技术负责人
复测人
施测人
（手签）
（手签）
（手签）
本表由测量单位提供，城建档案馆、建设单位、监理单位、施工单位各保存一份。

A2 编号：
施工测量放线报验单
工程名称
ڤڤڤڤ工程

致 ڤڤڤڤ 监理单位

依照合同商定我方已完毕（部位） E座一至二层控制线，

（内容） 窗口边线、建筑一米水平控制线，楼层，轴子50cm线及外墙750cm大角线

测量放线，经自检合格，请予查验。

附件： 放线根据材料 1 页

放线成果表 1 页

测量员（签字）：ڤڤڤ 岗位证书号：ڤڤڤڤ 承包单位：城建一公司

验线人（签字） ڤڤڤ 　岗位证书号：ڤڤڤڤ 　日期：200ڤ年ڤڤ月ڤڤ日

查验成果：

查验结论： 合格 纠错后重报

监理工程师（签字）： ڤڤڤڤ 监理单位：ڤڤڤڤ 日期：ڤڤڤڤ
本表由承包单位填报，一式二份，经监理单位审批后，监理单位、承包单位各存一份。
