重庆市茶园新城区科技园服务配套用房工程
模
板
工
程
专
项
方
案
编制单位:重庆市渝万建设集团

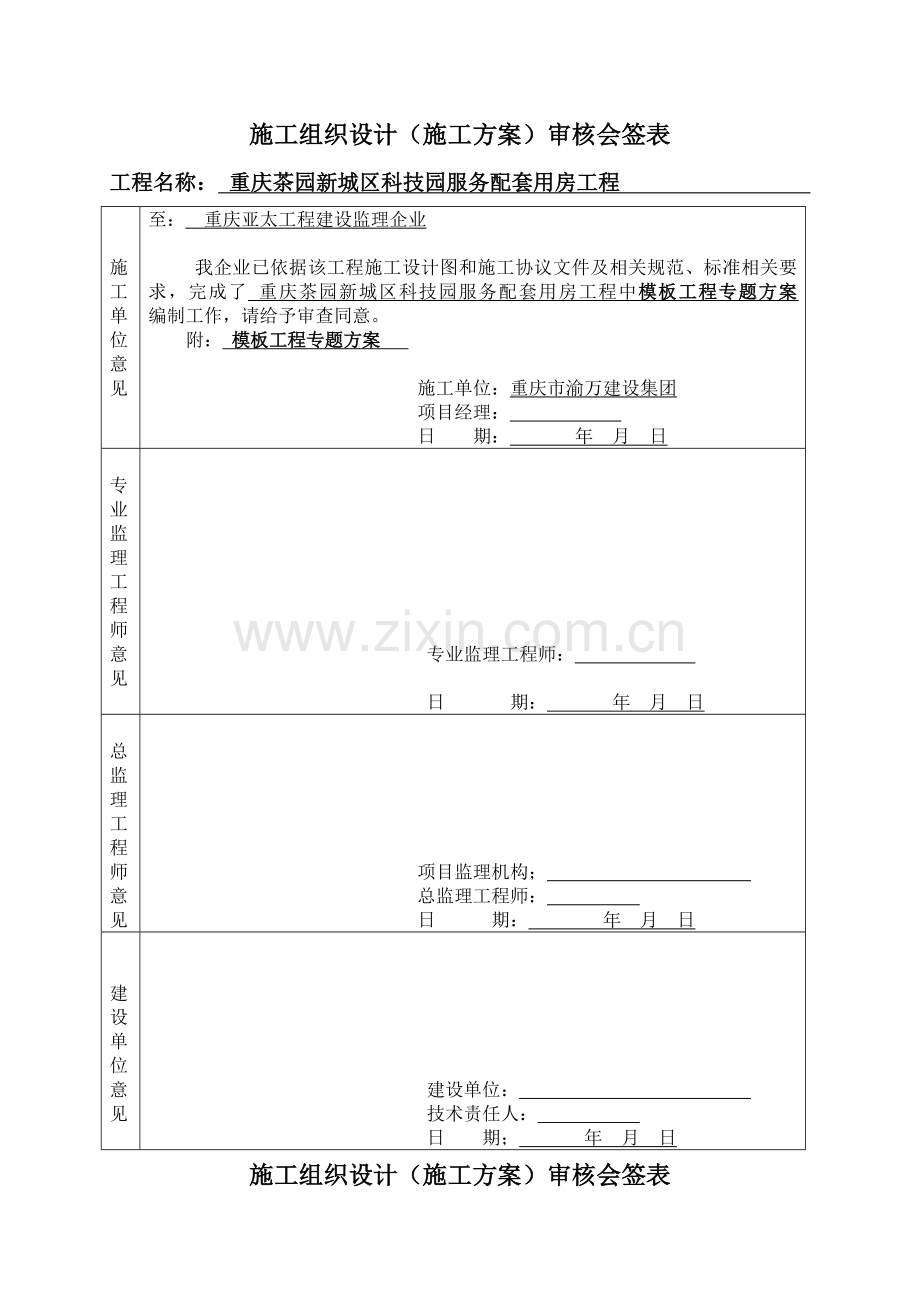

施工组织设计(施工方案)审核会签表
工程名称: 重庆茶园新城区科技园服务配套用房工程
施工单位意见
至: 重庆亚太工程建设监理企业
我企业已依据该工程施工设计图和施工协议文件及相关规范、标准相关要求,完成了 重庆茶园新城区科技园服务配套用房工程中模板工程专题方案 编制工作,请给予审查同意。
附: 模板工程专题方案
施工单位:重庆市渝万建设集团
项目经理:
日 期: 年 月 日
专业监理工程师意见
专业监理工程师:
日 期: 年 月 日
总监理工程师意见
项目监理机构;
总监理工程师:
日 期: 年 月 日
建设单位意见
建设单位:
技术责任人:
日 期; 年 月 日
施工组织设计(施工方案)审核会签表
工程名称: 重庆茶园新城区科技园服务配套用房工程
施工组织设计
(施工方案)名称
模板工程专题方案
编制人
会签
部门
责任人
审 批 意 见
项
目
部
技
术
负
责
人
会签人:
年 月 日
集
团
公
司
项
目
管
理
部
负
责
人
会签人:
年 月 日
集
团
公
司
质
安
部
负
责
人
会签人:
年 月 日
集
团
公
司
总
工
办
总
工
程
师
会签人:
年 月 日
目 录
一、工程概况…………………………………………………………1
二、编制依据…………………………………………………………1
三、施工准备…………………………………………………………1
四、配板设计…………………………………………………………2
五、施工方法及技术要求……………………………………………2
六、墙、柱模板施工…………………………………………………3
七、梁、板模板施工…………………………………………………4
八、楼梯模板施工……………………………………………………4
九、模板拆除…………………………………………………………5
十、质量许可偏差……………………………………………………5
十一、安全方法………………………………………………………5
十二、安全管理确保体系……………………………………………7
十三、模板及支撑系统验算…………………………………………8
模板工程施工方案
一、 工程概况
第一节 工程概况
序号
项 目
内 容
1
工程名称
茶园新城区科技园服务配套用房
2
工程地址
重庆市茶园工业园区
3
建设单位
重庆市茶园工业园区建设开发有限责任企业
4
设计单位
深圳市华筑工程设计重庆分企业
5
工程性质
B栋为多层宿舍、商业,A栋为公共建筑
6
结构类型
关键为框架结构
7
基础形式
关键为挖孔灌注桩和独立条基
8
创优目标
争创优良工程
11
建筑规模
A栋由2栋标准厂房组成,总建筑面积约为11524.56平方米;B栋总建筑面积约为10474.72平方米
第二节 建筑概况
序号
项 目
内 容
1
建筑层高
地下吊二、一层
A栋-7.2m,-3.6m
首层
A栋4.5m,B栋4.2m
地上一层~五层
A栋3.9m,B栋为3.6m
2
墙 体
外墙采取加气混凝土砌块,内隔墙采取烧结页岩空心砖,均采取M5混合砂浆砌筑。
3
外墙面
A栋外墙装饰设计铝塑板/外墙漆,B栋为面砖外墙面和涂料外墙面
4
内 墙
A栋内墙关键水泥砂浆喷白色乳胶漆,B栋卫生间内墙计为面砖,宿舍内、沿街商业、楼梯间、公用走道等为水泥石灰砂浆乳胶漆墙面。
5
顶棚做法
A栋走道天棚为纸面石膏板吊顶,楼梯间为水泥砂浆喷白色涂料,男卫、女卫、残卫为白色塑料条形扣板,入口门厅为纸面石膏板吊顶,表面刷白色乳胶漆,管理、接待室为水泥砂浆喷白色涂料,电子厂房和消防控为水泥砂浆喷白色涂料,B栋沿街商业、楼梯间及过道处为水泥砂浆乳胶漆顶棚,宿舍内、阳台为水泥混合砂浆乳胶漆顶棚
6
地 面
楼 面
A栋走道工程为防滑白色釉面砖,楼梯间为30厚芝麻灰花岗岩,男卫、女卫、残卫地面为防滑白色釉面砖。管理、接待室防滑白色釉面砖。电子厂房和消防控制室水泥砂浆楼面。B栋公共走道、楼梯间、宿舍、管理房工程为地砖楼地面,卫生间、阳台、外廊为防滑地砖,商业用房为水泥砂浆地面。
7
屋 面
屋面防水为II级,关键为40厚刚性防水。
8
防 水
地下室防水选择西南图集J112P36图1
地面防潮层采取丙烯酸脂卷材防水
水平防潮层采取60厚细石混凝土内配3φ6纵筋
9
门 窗
玻璃门、甲乙丙级防火门、甲级防火卷帘门、塑钢门窗
第三节 结构概况
序号
项 目
内 容
1
结构类型
钢筋混凝土框架结构
2
基础类型
孔桩基础、独立柱基
4
设计使用年限
50年
5
安全等级
二级
6
抗震等级
剪力墙为三级;框架为三级
7
抗震设防烈度
6度
8
混凝土强度等级
A栋基顶至±0.000墙、柱、梁、板均为C40,±0.000至屋顶墙、柱、梁、板均为C30,屋面板为屋面板S6级抗渗混凝土
B栋关键为C30砼
9
钢筋等级
HPB235(一级)、HRB335(二级)、HRB435(三级)
二、编制依据
1、重庆市茶园新城区科技园服务配套用房工程设计施工图及施工图交底纪要
2、《混凝土结构工程施工质量验收规范》(GB50204-)
3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-)
4、《建筑结构荷载规范》(GB50009-)
5、《建筑施工安全检验标准》(JGJ59-99)
6、建筑施工手册
7、建筑施工计算手册
三、施工准备
1、关键周转材料准备
序号
名 称
单 位
数 量
备 注
1
木枋100×50
M3
2550
2
18mm厚覆膜桥梁板
M2
55000
3
Φ48×3.0钢管
M
230000
4
扣 件
个
230000
2、劳动力准备
阶段名称
人员数量(人)
备注
主体阶段
100
机具名称
机具数量
备注
园盘锯
8台
手持式电锯
48台
3、施工机具
四、配模设计:
模板均采取规格为15mm厚覆膜桥梁板,木枋采取50×100松木方,立、拉杆采取Ф48×3.0钢管,依据协议工期及现场实际情况每个施工段必需配置两套模板及立、拉杆,才能确保正常周转确保施工进度,同时还需准备足够数量电动工具配合施工。
五、施工方法及技术要求:
采取模板及支架必需符合下列要求:
1、模板必需有足够强度、刚度和稳定性,能承受所浇捣混凝土重量和侧压力及施工过程所产生荷载。
2、模板接缝严密不漏浆。
3、确保工程结构和构件各部分形状尺寸相互之间位置正确。
4、结构简单、装拆方便、便于钢筋绑扎和安装和混凝土浇筑及养护等工艺要求。
5、模板支撑系统采取钢管满堂脚手架,以确保承重架体刚度及稳固。
6、用计算方法配置模板,梁底板应采取整块模板,木模拼缝处应刨平、刨直,木档也要刨直,使用钉子长度应为模板厚度1.5-2.5倍,每块木模板和木档叠合处要钉两根钉子,第二块钉子应能和第一块模板方向斜钉,使拼缝严密,模板正面高差不得大于2mm,配置好模板应正反面编号,并写明规格,分类堆放,以防错用。
7、模板及其支撑不得使用腐朽、开裂、变形材料。顶撑应垂直,底端平整坚实,并加垫木,木楔要钉牢,并用横顺拉杆和剪刀撑拉牢。
8、安装现浇结构上层模板及其支架时,下层楼板应含有承受上层荷载承载能力,或加设支架;上下层支架立柱应对准,并铺设垫板。立柱时能够轴线为控制线,定位立柱。
六、墙、柱模板施工
1、柱为矩形柱,最大断面为650×650,安装时先在楼板上弹出纵横轴线控制线和四面围线,同一柱列先弹两端柱轴线及边线,然后拉通线,弹出中间部分轴线及边线。支模时依据边线安装模板,并用木方临时固定,然后从柱模顶部用线锤校正,使其垂直,并检验其截面尺寸误差不超出规范要求,为了确保柱模稳定性,柱模之间要用水平撑、剪刀撑等相互拉接牢靠。柱模顶高是顶层梁和柱交接处底模标高。
2、挡墙大板均采取18mm厚覆膜桥梁板,背衬木枋预制成型,吊装支设。内外模板外侧水平竖向加固杆为双杆钢管,加固杆和模板连接采取高强对拉螺杆。对拉螺杆间距要求:穿墙对拉螺杆水平间距600mm,竖向间距600mm,第一道距地(基顶)面300mm,均采取一次性对拉止水螺杆(或不穿套管高强对拉螺杆)。
3、墙、柱模竖楞采取50×100方木,间距150,围楞用Φ48×3.0钢管,竖向间距为500,柱模底部须留清扫口,待模内清洗洁净后再封钉。
七、梁、板模板施工
1、梁、板模板支撑系统应有足够刚度和稳定性,采取钢管等能够满足要求,梁下杆纵向间距为1000,横向间距为800,梁模下横向立放50×100方木间距为300,侧模采取斜撑加围楞施工方法:沿梁高间隔300平放木方加固侧模,用间距500短立杆联斜撑顶紧方木,并加设Φ12对拉螺杆,间距为1000,斜撑和内架连为整体,斜撑沿梁纵向500部署,梁跨度大于或等于4米时应按1/1000-3/1000起拱,厚度为250混凝土板底模采取水平横杆上立放50×100方木,间距为400上面满钉胶合板,板下立杆间距为800×800,梁板模板支撑立杆必需抄平加垫,使立杆受力均匀。另外梁高大于或等于700梁应先安装一侧模板,待梁钢筋绑扎完后再封钉另一侧模板。
2、本工程梁板混凝土采取泵送混凝土,输送砼时在泵管经过地方,梁下架体要加固,泵体不能直接放置在模板上,必需设置马凳。另外内架纵横离地300高必需设置扫地杆。
八、楼梯模板施工
安装楼梯模板前先依据图纸及实际层高放样,安装时先安装平台梁,再安装楼梯底模板(本工程无楼梯斜梁),然后再安装外部侧模,外部侧模应先在其内侧弹出楼梯底板厚度线和踏步侧板位置线,钉好固定踏步侧板挡木,并加以固定。
九、模板拆除
1、拆除模板前必需办理审批手续。
2、拆除次序是先侧模后底模,先柱模后梁板模。
3、拆模时混凝土强度必需达成75%,跨度大于8m和悬挑部分必需达成100%(其强度以同条件混凝土试块强度为准),梁柱侧模拆除时须确保其混凝土不缺棱、掉角,拆模时不能强行撬拆,以免破坏其表面及棱角。
4、对上一层楼层施工,下一层模板不能拆,再下一层须在梁下设置单独支撑回顶,间距小于2M。
5、拆除跨度较大梁下支撑时,应从跨中开始分别向两端拆除。
6、拆下来模板应立即运走、整理、分类堆放。
十、质量许可偏差
序号
项 目
许可偏差(mm)
1
轴线位置
5
2
底模上表面标高
±5
3
截面尺寸(1)基础
(2)柱、墙梁
±10
+4,-5
4
层高垂直(1)全高≤5M
(2)全高≥5M
6
8
5
相邻两板表面高低差
2
6
表面平整(2M长度上)
5
十一、安全方法:
1、进入施工现场必需戴好安全帽,高空作业人员必需系好安全带并系牢,经医生检验不宜高空作业人员不得进行高空作业。
2、支、拆模前必需做好安全技术交底并做好统计。
3、操作前应先检验使用工具是否牢靠可靠,扳手等工具必需用绳链条挂在身上,以免掉落伤人,工作时要思想集中,预防钉子扎脚和空中滑落。
4、支模应按工序进行,模板没有固定前,不得进行下道工序,严禁利用拉杆、支撑攀登上下。
6、支设4米以上立柱模板,四面必需用支柱顶牢,操作时要搭设工作台,并设置防护栏杆。不足4米可使用马凳操作。
7、支设独立梁柱模板应设置临时工作台,不得站在柱模上操作和在梁底上行走。
8、支模过程中,如需中途停歇,应将支撑、搭头、柱头板等钉牢。拆模间歇时,应将已活动模板、牵杠、支撑等运走或妥善堆放,预防因扶空、踏空而坠落。拆除楼层外边模时,应有防高空坠落及模板向外跌方法。
9、拆除模板应经施工技术人员同意,取得拆模令后方可进行。
10、拆除时本着先支后拆,后支先拆标准,按次序分段进行,严禁猛撬硬砸或大面积撬落和拉倒。工完前不得留下松动和悬挂模板,以免坠落伤人。拆下模板应立即运走送到指定地点集中堆放,预防钉子扎脚。
11、拆除3M以上模板必需搭设脚手架,并应设置防护栏杆,预防上下在同一垂直面操作。
12、二人抬运模板要相互配合,协同工作,不得乱扔,模板拆除时上下应有专员指挥并设警戒线,并在下面标出工作区,用绳子和红白旗加以围护,暂停人员过往。高空拆模时,应用人工传输,严禁从高处抛掷,模板及配件应随拆随运,不得在脚手架上大量堆放模板、钢管、扣件等材料,以免滑落伤人。
13、机具设备必需在使用前进行检验,预防漏电及其它不良原因而伤人,发觉问题立即整修。
14、超出6级以上大风应停止室外高空作业。
15、拆模时须派专员监护拆除模板应立即运走。
16、临边、洞边拆模后应立即搭设防护栏杆和采取垂直交叉作业时出入口隔离防护方法。
17、模板上预留洞者,应在安装后将洞口盖好,砼板上预留洞,应在模板拆除后随立即洞口盖好。
十二、安全管理确保体系
项目经理
项目副经理
技术责任人
专职安全员
帮助施工员
模板工长
质检员
施工员
班组安全员
班组长
作业人员
十三、模板及支撑系统验算:
本工程主体施工采取木模板和钢管支撑模板体系。为了确保新浇砼和施工荷载作用下,含有足够强度和刚度严格选择模板几何尺寸、规格,进行验算以下:
(一)、柱模板设计
柱模板设计以框架柱为例计算条件:
柱模板采取18mm厚覆膜桥梁板(1830×915×18mm);
木楞为50×100mm方木,间距为150mm;
柱模加固间距为500mm一道钢管环箍;
荷载计算:
1、 模板侧压力:
侧压力F=0.22×γ×t0×β1×β2×V(1/2)
其中:砼重力密度γ=24kn/m²,砼入模温度T=20℃
t0 =200/(20+15)=5.71
外加剂影响修整系数 β1=1.2
坍落度影响修整系数 β2=1.0
砼浇筑速度 V=0.6m/h
则F=0.22×24×5.71×1.2×1.0×0.6(1/2)=28.02 kn/m²
2、振捣砼时产生荷载:4.0 kn/m²
荷载组合:28.02+4.0=32.02 kn/m²
各构件验算:
1、 钢管(箍)抗弯强度验算:
柱箍间距为500mm化为线荷载:
q=32.02×0.5=16.01KN/m
按二等跨连续梁计算:
查表得跨中最大弯距M=0.07qL²
计算长度为L=0.65+0.12=0.77m
M=0.07qL²=0.07×16.01×0.77²=0.664KN·m
φ48X3.0钢管抵御弯矩:
W=π(D4-d4)/32D=3.14×(484-414)/(32×48)=5077.8mm²
δ=M/W=664000/5077.8=130.765N/mm²<[δ]=210N/mm²
满足要求
2、按挠度计算柱箍:
ω=0.521×=0.521×
=1.168mm<[ω]=720/400=1.80mm
满足要求
3、柱模板验算:
柱箍间距为500mm,柱箍内侧竖向采取50×100方木按150间距立摆。
M=qL²/8=16.01×0.15²/8=0.045KN·m
W=bh²/6=300×18²/6=8100mm³
δ=M/W=0.045×106/8100=5.55N/mm²<[δ]=11N/mm²
满足要求
(二)、梁板模设计
梁板模设计以框架梁为例计算条件:
梁底钢管立杆间距为1000mm;
板底钢管立杆间距为1000mm;
水平拉杆竖向距离为1.5m;
板底木方间距400mm;
梁底木方间距为300mm;
混凝土入模温度为T=20℃;
混凝土重力密度为r=24KN/m3;
混凝土浇筑速度V=0.6m/h;
外加剂影响修正系数 β1=1.2;
坍落度影响修正系数 β2=1.0;
模板重力密度为4KN/m3;
本工程选择最大截面尺寸框架梁b×h=300mm×700mm进行计算,(其它截面尺寸梁计算类同)。梁模板采取18mm厚覆膜桥梁板(1830×915×18mm),侧模采取50×100方木夹边,立档间距为250mm,侧模板应加设斜支撑。
1、框架梁底模验算:
(1)荷载计算:
底模自重: 4×0.019×0.3×1.2=0.032KN/m
混凝土自重: 24×0.3×0.7×1.2=7.56KN/m
钢筋自重: 1.5×0.3×0.7×1.2=0.473 KN/m
施工人员及设备自重:2.5×0.3×1.00×1.4=1.225 KN/m
振捣混凝土荷载:2×0.3×1.00×1.4=0.98 KN/m
∑q1 =10.270 KN/m
乘以折减系数0.9则q=q1×0.9=10.270×0.9=9.243 KN/m
(2)框架梁底模抗弯验算:
底模下楞木间距为300mm,跨度为800mm,按五等跨连续计算;
由施工常见结构手册计算中查得:
楞木抗弯强度[fm]=13N/mm2;抗压强度[fc]=12 N/mm2;抗剪强度[fv]=1.5 N/mm2;
五等跨连续梁弯距系数Km=-0.119,剪力系数为Kv=-0.606;
则:
M=Km.qL2=-0.119×9.243×0.32=-0.099 KN.m
W=bh2=×350×192=21058mm3
δ=M/W=0.099×106/21058=4.701N/mm2<[fm]=13N/mm2
满足要求
(3)框架梁底模抗剪力验算:
V=KvqL=-0.606×9.243×0.3=1.680KN
剪应力τ===0.379 N/mm2<[fv]=1.5N/mm2
满足要求
2、侧模验算:
1)荷载计算:
侧压力F=0.22×γ×t0×β1×β2×V(1/2)
其中:砼重力密度γ=24kn/m²,砼入模温度T=20℃
t0 =200/(20+15)=5.71
外加剂影响修整系数 β1=1.2
坍落度影响修整系数 β2=1.0
砼浇筑速度 V=0.6m/h
则F=0.22×24×5.71×1.2×1.0×0.6(1/2)=28.02KN/m²
分项系数取1.4
则F=F1×分项系数=28.02×1.4=39.23 kn/m²
2)振捣砼时产生荷载:4.0 kn/m²
分项系数取1.4 则4×1.4=5.6 kn/m²
荷载组合:39.23+5.6=44.83 kn/m²
依据横档间距为300mm,则线荷载为:
44.83×0.30=13.45kn/m
乘以折减系数则q=13.45×0.9=12.11 kn/m
3)抗弯强度验算:
按五等跨计算,侧模厚19mm,立档间距500
则弯矩M=KmqL2=-0.119×12.11×5002=-360273N·M
W=bh²/6=500×19²/6=30083mm³
δ=M/W=360273/30083=11.98N/mm²≤[δ]=13N/mm²
满足要求
4)抗剪强度验算:
V=KvQL=-0.606×12.11×500=-3669N
剪应力:τ=3V/2A=3×3669/2×500×19=0.579 N/mm²
<[fv]=1.5N/mm2
满足要求.
3、立杆稳定性验算:
依据λ=μL0/I 两端铰支时μ取1,I=1.58,A=489mm2, 强度许用应力[σ]=210N/mm2,纵横水平拉杆竖向间距1.5m,支撑计算长度L0=1.5m,长细比:
λ=μL0/I =150/1.58=95
由λ=114查表得压杆折减系数φ=0.588
由压杆稳定条件σ=P/A≤φ. [σ]得:
P ≤A.φ. [σ]
则: A.φ. [σ]=489×0.588×210
=60382N=30.382KN>P=6.384×1.00×1.00=6.384KN
满足稳定性要求.
4、钢管扣件验算:
荷载计算: 作用在立柱扣件上荷载
P=9.243×0.80×1.00=7.394KN
单个扣件抗滑力设计值为8.5KN>7.394KN
满足要求
(三)楼板模板设计
梁板模板设计以楼板为例计算条件:
本工程板底模采取18mm厚覆膜桥梁板,立档、楞用50×100mm方松木;支撑用φ48×3.0mm钢管;木楞及立档间距为400;两梁之间设置剪刀撑;板底钢管支撑间距为800×800mm;水平拉杆竖向距离为1.5m;混凝土板厚取最大250mm;
(1)荷重计算:
模板及配件自重: 0.2KN/m2×1.2=0.24KN/ m2
新浇混凝土自重: 2.88 KN/ m2×1.2=3.456 KN/m2
钢筋自重: 0.132 KN/ m2×1.2=0.158 KN/ m2
施工荷载: 2.5 KN/ m2×1.4=3.50 KN/ m2
振捣混凝土产生荷载: 2KN/ m2 ×1.4=2.80 KN/ m2
F1 =10.154 KN/m2
乘以折减系数0.9则F=F1×0.9=9.139 KN/m2
(2)楼板底模验算(按五等跨连续计算)
q=FL=9.139×0.915=8.362KN/m
Mmax=-0.105qL2=-0.105×8.362×0.42=-0.140KN.m
W=bh2=×915×192=55053mm2
σ===2.543N/mm2<[fm]=13N/mm2 (可)
(3)木楞验算(按两等跨连续梁验算)
q=8.362×0.4=3.345KN/m
Mmax= -0.125qL2=-0.125×3.345×1.002=0.418KN.m
W=bh2=×50×1002=83333 mm3
σ===5.016N/ mm2<[fm]=13N/mm2 (可)
(4) 钢管支撑稳定性验算:
依据λ=μL0/I 两端铰支时μ取1,I=1.58,A=489mm2, 强度许用应力[σ]=210N/mm2,纵横水平拉杆竖向间距1.5m,支撑计算长度L0=1.5m,长细比:
λ=μL0/I =150/1.58=95
由λ=114查表得压杆折减系数φ=0.588
由压杆稳定条件σ=P/A≤φ. [σ]得:
P ≤A.φ. [σ]
则: A.φ. [σ]=489×0.588×210
=60382N=30.382KN>P=(0.24+3.456+0.158+1×1.4+2.8) ×0.9×1.00×1.00=7.249KN
满足稳定性要求.
(5)钢管扣件验算:
1、荷载计算:
作用在立柱扣件上荷载
P=(0.24+3.456+0.158+1×1.4+2.8) ×0.9×1.00×1.00=7.249KN
单个扣件抗滑力设计值为8.5KN>7.752KN
经验算,以上支撑系统能满足施工要求。
