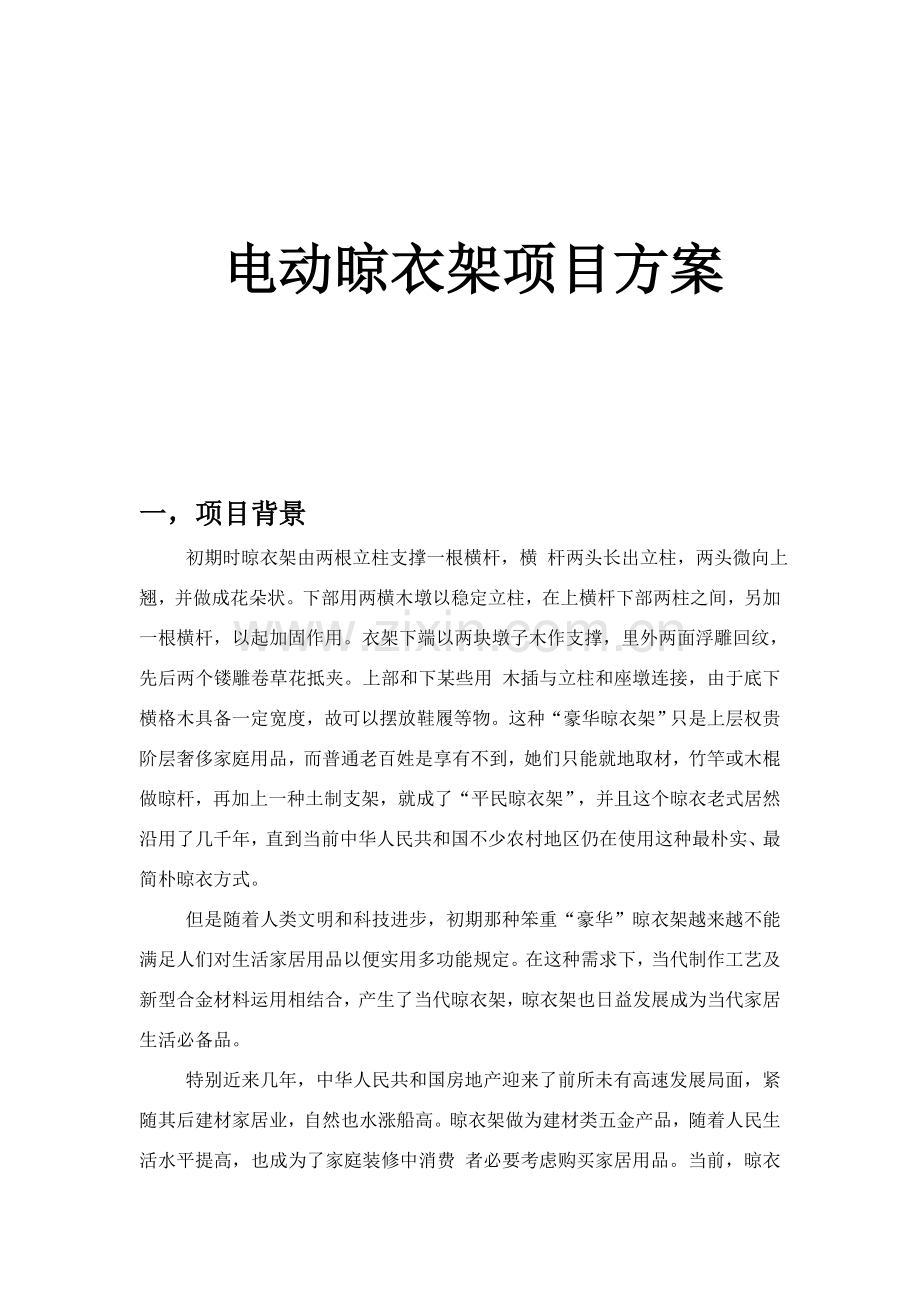

电动晾衣架项目方案

一，项目背景
初期时晾衣架由两根立柱支撑一根横杆，横 杆两头长出立柱，两头微向上翘，并做成花朵状。下部用两横木墩以稳定立柱，在上横杆下部两柱之间，另加一根横杆，以起加固作用。衣架下端以两块墩子木作支撑，里外两面浮雕回纹，先后两个镂雕卷草花抵夹。上部和下某些用 木插与立柱和座墩连接，由于底下横格木具备一定宽度，故可以摆放鞋履等物。这种“豪华晾衣架”只是上层权贵阶层奢侈家庭用品，而普通老百姓是享有不到，她们只能就地取材，竹竿或木棍做晾杆，再加上一种土制支架，就成了“平民晾衣架”，并且这个晾衣老式居然沿用了几千年，直到当前中华人民共和国不少农村地区仍在使用这种最朴实、最简朴晾衣方式。
但是随着人类文明和科技进步，初期那种笨重“豪华”晾衣架越来越不能满足人们对生活家居用品以便实用多功能规定。在这种需求下，当代制作工艺及新型合金材料运用相结合，产生了当代晾衣架，晾衣架也日益发展成为当代家居生活必备品。
特别近来几年，中华人民共和国房地产迎来了前所未有高速发展局面，紧随其后建材家居业，自然也水涨船高。晾衣架做为建材类五金产品，随着人民生活水平提高，也成为了家庭装修中消费 者必要考虑购买家居用品。当前，晾衣架产品市场消费观念正在发生变化，人们晾晒衣服和生活用品习惯从最早原始固定晾杆，到手拉升降衣架，再到自 动晾衣架和最新数码遥控晾衣架，短短时间内，产品已经发生了翻天覆地变化。
　　从消费需求看，人们消费观念也开始向品牌化、高档化、简易化理性方向迈进。体验试营销手段正悄然进入晾衣架市场。消费者对产品需求，也从简朴使用需求，上升到对产品整 体设计、功能、色彩、服务等多方面整合需求。
从产品技术看，当代晾衣架晾杆材质和表面工艺解决也在不断地提高，材质用料上也从铁质到不锈钢，再发展到铝合金及当前采用最新航空材料——铝钛合金，不断地推动发展。
在咱们认知中，晾衣架也许仅仅只是一种晾衣服工具，并没有什么值得创新东西，但是咱们有无想过，当你晾衣服时，会不会觉得要把衣服放在晾衣架上其实很麻烦；当遇到阴雨天气时，你会不会为如何让衣服快点干而烦恼；当天气很潮湿时，你会不会考虑衣服杀菌问题……虽然人们对此有过有关研究，但是事实上能批量生产这种产品种类并不多。而这些就是咱们需要好好创新地方。
二，国内外现状分析
纵横几千年看晾衣架发展变迁、使用需求和技术革新，咱们无不感触人类当代文明和科技进步给人们生活带来舒服和享有！自动晾衣架是升降晾衣架另一种称谓，普通就称为晾衣架，是大概前浮现一种晾晒衣服用品，现时有手摇和遥控两大类，这种产品刚出来时晾杆是 用不锈钢圆管做，款式单一，只是作为一种以便晾晒衣服工具，但随着时间推移，生产晾衣架厂家越来越多，竞争越来越大，厂家各出奇谋，晾衣架款式 越来越多，越来越美丽，晾衣架如今已不但仅是一种晾晒工具了，更演变成一种装饰品，成为阳台一道风景线。晾衣架各种配件也层出不穷，每一件配件都可以作为装饰品。
在国内外，当前已经形成了以好太太 、恋伊、牵手Handsoo、恋晴、奥妮尔Ocarnie、红杏、郁金香、金诺·卡迪、、奥斯卡ASK、天依TY 为首十大晾衣架品牌，这些品牌之因此可以从众多晾衣架品牌中脱颖而出，不但仅是由于她们注重于产品质量，更加重要是，纳闷投入大量精力、人力、资金用于晾衣架创新设计，只有当你产品理念总能处在市场最前沿，那么你所做出产品不也许被人们所抛弃，只会越走越远，引领者时代潮流。
十大品牌成功不但仅是由于她们产品质量有保证，更重要是她们以人为本思想，

三，市场价值
当前人们所使用晾衣架绝大多数还和好久此前就旧产品同样，只是单纯用作晾衣服，这些晾衣架都是不能随外界环境变化而自动收缩和全自动消毒杀菌老式类型。然而现今随着都市和乡村生活节奏得加快，普通老百姓更加繁忙，自由支配时间大大缩短，如果住户是双职工，或者住户有事在外，那么如果下雨或者夜晚，老式类型晾衣架就做不到使晾晒在室外衣物避雨、避露水功能，同步也不能保证衣物迅速晾干和清洁。并且随着中华人民共和国房地产越来越火爆，往往是一房难求，就算有了房子，也是很小或则是没带阳台公寓，这样公寓在大都市中是鳞次栉比，有公寓也许一天都晒不到太阳，那么，如何解决这种问题呢？这时，咱们需要给晾衣架加上烘干功能。同步，炎热夏日，上班族或外出劳务普通是把衣物晾晒在室外一成天。 虽然在家，为了减少麻烦，也很少在夏日正午把衣物收回室内，等气温下降之后再把衣物拿出去晾晒。由于暴晒对衣物会产生了极大损伤. 此外老百姓对生活质量规定越来越高，从而对衣物使用安全规定也相应提高，因而，咱们需要给晾衣架加上消毒杀菌这一功能。衣服长时间挂在晾衣架上，而忙碌咱们有无时间来检测衣服干燥限度，这时，咱们就需要用上湿度传感器来协助咱们自动检测衣服干燥限度。
因而，鉴于上述分析，一种具备烘干、杀毒、检测湿度、可以自动升缩新型晾衣架就得以产生，就可以冲进市场，获得利润。
四，研究现状
市场上既有晾衣架类型重要有固定型、折叠伸缩式i1]、手动升降型 和自动升降型四种。日后，为了满足人们需求，使晾衣架使用愈发以便，国内外均对晾衣架在原有基本上进行了改进。特别是对自动晾衣架改进，增长了自动风干，紫外杀菌，抗风技术等。
当前市场上最常用几种晾衣架分别是：
（1）,升降晾衣架
　　 是安装在阳台，通过手摇或电动方式使晾杆减少，把衣服晾好后，再使晾杆升高一种晾衣架。这种产品适当在家庭和宿舍阳台用。

（2），壁挂式
　　 壁挂式壁挂式晾衣架是装在墙壁上，安装高度普通到人胸部，设计合理应可以打起和放下，平时放下时贴着墙壁，不占用空间，要晾衣服时才打起。这些晾衣架短适于酒店、宿舍、医院病房、家庭房间等等。长合用于室外，如别墅或有院子房屋。

（3），落地式
落地式晾衣架就是直接放在地上用一种晾衣架，现时常用有X型、蝴蝶型（又称翼型）、单杠双杠型几种。合用于房间、阳台和室外。
1，X型：

蝴蝶型（翼型）

单杠双杠型

（4），拉伸式
拉伸型晾衣架也是装在墙壁上，平时可推紧贴在墙壁上，使用时拉开来晾挂衣服。合用于房间、阳台和室外。

（5），遥控式多功能晾衣架
该产品在升降晾衣架基本上增长了几项功能，如：自动风干，紫外杀菌等，同步晾衣杆升降及某些功能有遥控器控制。适合室内和阳台，特别是室内。

虽然这些种类已经合用于当今社会，但是想必在社会迅速发展下，人们规定将越来越高，晾衣架研究依然会继续进行。

五，预先方案
方案一：简朴构造图如下图所示
双滑轨固定在天花板上，两个半圆形顶座可以在滑轨左右移动，这样可以依照实际状况调节晾衣架位置。当家里来客或者阳光明媚时可以将晾衣架移至墙角或者其她位置，更好运用空间和采光。而晾衣杆升降运用菱形构造，可以收缩与伸长，依照自己所需调节晾衣杆竖直位置，以便将衣物挂上。晾衣杆采用双圆弧形式，双圆弧在顶座合并成圆形时，是处在同一种圆上。而晾衣杆分为外壳和内杆（图中没有表达出来），外壳和升降构造固定在一起，内杆可以在圆弧内滑动，以便衣物挂取。而双圆弧之间有一伸缩杆连接，在半圆顶座分开时可以伸长，挂上更多衣物。

有时采用这种办法
方案二：简朴构造图如下图所示

这是一种比较特别晾衣架方案，它长处在于便于移动：普通当咱们晾衣服时候，晾衣架总会固定在房间某一种地方，这些地方也许在一天大某些时间都能得到阳光照射，也也许只能是一会，或则，由于当代房屋建造鳞次栉比，有些房屋会一成天都处在其他建筑掩盖下，得不到阳光照射，还怎么晾衣服？这种晾衣架浮现就较好解决了这种问题：使用这种晾衣架，咱们总能使衣服处在阳光照射下，或者正午当阳光太强时候，可以将衣服移到树荫下。

方案三：简朴构造如图所示
这是老式和当代一中中和方式，将下图直拉杆转变为弧杆连接，更能省力，减少材料选取，对其物理特性规定不高，而抓杆可采有轻质塑料，减少成本，同步接合当代传感技术可以测量湿度，温度，光强等来鉴别与否要实现 某一功能，又用了滑轮来调控系统，使晾晒在室外衣物避雨、避露水功能，同步也不能保证衣物迅速晾干和清洁
，
六，方案对比及取舍理由
以上三个方案是咱们小构成员最先构造方案，通过咱们互相提问和讨论，决定定方案三为最后方案。通过度析，咱们发现上述几种方案均有各自长处和缺陷：
方案一，想法较好，可以结合市场已有产品和自己构思，同步考虑到当前居民住房状况，注意到空间运用和采光状况。同步圆形构造在市场上能显示出独有面貌，下端圆形晾杆和外壳构造精致，伸缩杆运用也很恰当。但是，这种方案中有某些多余和不适当构造特性，圆形构造虽然独有，但是在房间重要为方形状况下显得格格不入。而下端晾杆构造虽精致，但是在顶座和整个晾衣架可以左右移动状况下，它以便衣物挂取作用完全是多此一举，并且需要手动操作。同步这种构造所能挂上衣物不多，对于相称一某些顾客并不合用。
方案二，这种纯机械是晾衣架很符合节能减排环保观念，并且可以依照阳光详细状况选取安放位子。并且同步当没有挂衣物时可以当做遮阳伞使用，便于居民享有生活。但是这种构造晾衣架需要人收取搬动，并且相对笨重，使用起来很不以便。当代生活节奏日益加快让咱们更本就没有时间去移动这种晾衣架，并且咱们还需要找到一种地方去放置这种晾衣架，放好晾衣架后，咱们还要时刻紧张天气变化，这样实在太耗费精力了。
方案三，这种方案之因此被咱们选取最后方案，也是结合了前几种方案优缺陷和自己构思后产物。它基本上是纯自动式晾衣架，可以自动调节晾衣杆升降高度，以便衣物挂取；有各种传感器自动调节晾衣架功能，自动风干，紫外杀菌等，但是这些在市场上已有了产品。此外，该晾衣架还通过光传感器自动依照天气状况和白天黑夜控制衣架送出和收回，避免了家里没人时晾干衣物被雨淋湿等，这种构思虽然也有人进行了某些研究，但并未正式投入生产，可见还是有某些为突破地方，咱们依托自己构思设计了某些有关机构实现这项功能，是更利于实际生产。
七，工作原理及产品功能
工作原理：
先打开电源总开关，使自动晾衣架使用电路处在通电状态。
自阳台吸顶灯接出220V电源引至主顶座上变压器，转换为24V安全电压后引至遥控器接受板。再分两路分别控制两端直流减速电机，进而带动两个缠绕钢丝绳滑轮。
按遥控器其中第一组上升键，经接受板控制电机带动滑轮向上缠绕钢丝绳进而牵引晾衣杆向上平行移动，上升至主顶座位置碰触行程开关，完毕第一组上升过程。
按遥控器其中第一组下降键，经接受板控制电机带动滑轮向下松开钢丝绳进而使晾衣杆向下平行移动，降至使用者需要高度后，再按一下下降键停止，完毕第一组下降过程。（下降高度控制在1.2-1.3M）其中遥控器接受板内存定期程序，上升过程中限定期间为45秒，以防止因行程开关失去功能时，以免电机非正常工作。下降过程中限定期间为30秒，以免钢丝绳到达长度极限时晾衣杆反方向向上移动。
第二组工作原理同上。

通电后若需要对衣物进行紫外线消毒杀菌，可以遥控启动杀菌消毒灯，并且在单片机内设程序控制下严格控制消毒灯启动时间，30分钟后程序自动关闭消毒灯。
连接晾衣杆构件上设有湿度传感器和温度传感器，可以依照衣物所处空间及附近空气湿度和温度自动控制副顶座内嵌可移动风干装置位置及启动和关闭，使衣物在任何状况下均能最快晾干。
（见下图中两个小滑块）

通过光敏传感器自动判断天气状况，白天时打开驱动开关，通过下图中菱形机构将整个晾衣架送出，使晾衣架充分晾晒在阳光中；傍晚时通过逆过程收回晾衣架。如若白天遇到阴天或者雨天，通过传感器依然可以控制晾衣架整体运动，使晾衣架不伸出。

产品功能：
u 升降晾衣杆
遥控控制晾衣杆竖直位置，智能调节使晾衣杆位置以便晾挂衣物。
◆ 紫外消毒
为避免紫外线消毒灯对人体不利，智能控制消毒灯只有在衣杆升到最高点才干打开，且30分钟后自动关闭人性化设计，既对衣物消毒杀菌又清新空气。
◆ 可移动定期风干
依照所挂位置遥控移动风干机位置，风机风干3个小时后自动关闭人性化设计，省电省心，既迅速风干衣物又空气流通。
◆ 抗风技术
专有剪刀架抗风机构设计使衣架摆动小，抗风能力提高40%。风感装置（自选）：若遇风雨天气，风感装置可使衣架自动升到最顶，以防衣物被风雨打湿。
◆ 矢量平衡升降技术
专有矢量平衡升降技术使衣架升降更平稳，大大提高衣架承重性能。
u 防雨,防暴晒，夜间自动收缩
通过光敏传感器自动判断天气状况自动伸出或收缩，如下雨阴天或晴天，白天或黑夜。重要用于无人在家时可自动依照天气将衣物外伸晾晒或收回。
八，设计有关计算
有关零件配合与尺寸可有装配图可知，下面挂衣架讨论可以上升范畴与向前拉伸范畴
有拉杆可简化如图，有直径42分米可有装配图知友（L）z=(3+1)*D=1.68m
z
又有如图在最小位置有：
A=1.414*D 而B=10cm 故可有Lmin=（A*A%4 +B*B%4）^(1%2)=1.7564m
又用最位置可得Lmax=4*d d=8cm Lmax=0.32cm
则其范畴有 （-1.7564m）——(-0.32cm)
由图科有向前伸有4个杆，每个长友40厘米故总拉伸长度为L1=160cm
九，设计体会
没有多大曲折，十几天课题设计在小构成员小争小论中结束了。实在点说，设计成果并不令咱们满意，其中有不少问题，解决了某些，但是任然有某些却仍旧遗留下来了，毕竟这是咱们第一次在这样短时间内开发出自己处女作品，在实践上有些急迫，在经验上有些局限性。然而，在小构成员合伙下，从发现问题到思考问题再到解决问题，还是收获颇多。
设计开始之时，决定研究项目确是重中之重。在这十来天设计过程中，咱们都深深体会到了它重要性。然而，咱们一开始就由于没有认真对待它而为自己留下了众多难题，通过第一次稍微正式设计后，让咱们对这个问题有了一种更深刻印象，使咱们在后来设计中不会再次栽在这个问题上。
当咱们想方案时候，咱们三人各自想到了一两种设计方案，例如不会打扰她人手表式闹钟，带加湿器电电扇等等方案，但是通过咱们讨论后，这些方案由于各种因素都被否决了。最后通过人们批准定下了改进晾衣架得方案，重点在于设计自动式晾衣架，但是由于咱们几人在决定这个研究项目时，对于市场上已有晾衣架理解不够全面，以为这个项目有很大空间，并且相对比较简朴，可以达到让人们对所学知识充分运用。只是在设计过程中，在通过各种渠道对晾衣架系列产品理解下，才发现咱们有大某些自以为还不错构想在市场上早有产品在运用了。但是在研究项目已经报上去，无法更改状况下，咱们要在这个项目上做出不错成绩难度骤然增长了不少，原本觉得简朴课题变得比本来其她方案要更难了。因此在决定课题上要十分慎重，并且要充分理解锁定方案已存在形式，才干在观大局后做出对的选取。
虽然在选取拟定课题核心一步浮现了某些差错，为背面增长了不少困难，但是解决所遇到困难是人类生活乃至人类进步上必要做到一项。遇到困难，不要逃避，不要胆怯，克服它！在小构成员奇思妙想下，综合前人成果和思想，在“巨人”肩膀上咱们也有了某些自己构想。在这个课题下，咱们依然拿出了几种方案，在之前教训下，咱们通过人们讨论，提问，否定后拟定了自己最后方案。定下方案后，原本觉得会相对轻松了，咱们做要做就是运用自己所学知识和和自己在大学所积累学习能力自学了某些设计中也许会运用到知识来实现自己构想。可是，大方向拟定了，就在设计过程中浮现了诸多小问题。例如，在三维设计过程中，虽然对作图软件已经比较熟悉了，但是在整个产品设计中，依然有某些自己无法实现地方。在晾衣架人性化功能模块自由集成某些，有自动风干，紫外杀菌等均不能在软件上较好实现，而在自动升降链接某些只得用螺母螺钉代替，显得十分粗糙。而这些还能实现，虽然不如人意，但是自动晾衣架本是机电一体，电动控制某些就无法在软件上实现了。其实三维设计软件有诸各种，如果一开始就通过对的分析选取比较好，容易实现自己所需软件话，会使设计过程容易得多。在功能实现上，咱们开始采用是小构成员各自思考，然后由一人作图实现。这种方式有某些可取之处，但却是成员之间缺少交流，不但耗费了时间，并且没能较好将功能实现。分工制的确有自己优势，但是咱们应当依照实际状况来决定是分工制还是共同合伙式。设计中尚有其她某些问题，大某些得以解决，有教训才有收获吧。
设计讨论过程中，尚有一件值得咱们注意事。虽然这件事和设计自身没有多大关系，但是给咱们更大意外和教训。在讨论过程中，咱们小组某些队员发现不能较好理解队友意思，经常一种很容易就能解决问题因而麻烦了不少，这种交流沟通障碍无疑使设计效率减少了不少，并且容易给队友间带来某些摩擦，还好人们都是相处两年多同窗，彼此间互相理解宽容，人们相处还是很平和。这个问题无疑引起咱们重大注意，它发现也许比设计过程来得更加重要，更加亟待咱们自己解决，否则它带来影响是跟随咱们毕生。
尚有某些收获想必是人们共同有，说起来很通俗，却很实在。大学两年多了，自己学到了多少，能较好运用多少，在这次设计中均能得到体现，也为咱们大学剩余某些带来了对的方向。在机构实现，零件创新设计，机电控制某些，信息解决，程序设计等知识运用上，咱们收获都不少，更别提某些基本学科了。人们平时对考试制度意见，课本知识学起来枯燥，各种不给力想法在这次设计中都会淡化某些，实际创造设计真能给咱们较好学习机会。让咱们可以结合自己所学知识，加上咱们创新意识，再附上咱们年轻人旺盛奇思构想，最后可以实现自己心中所想，确是件高兴又受益事。自己东西得以体现，虽然过程中遇到诸多困难，也克服了平时懒惰习惯，貌似很痛苦，其实很值得！
